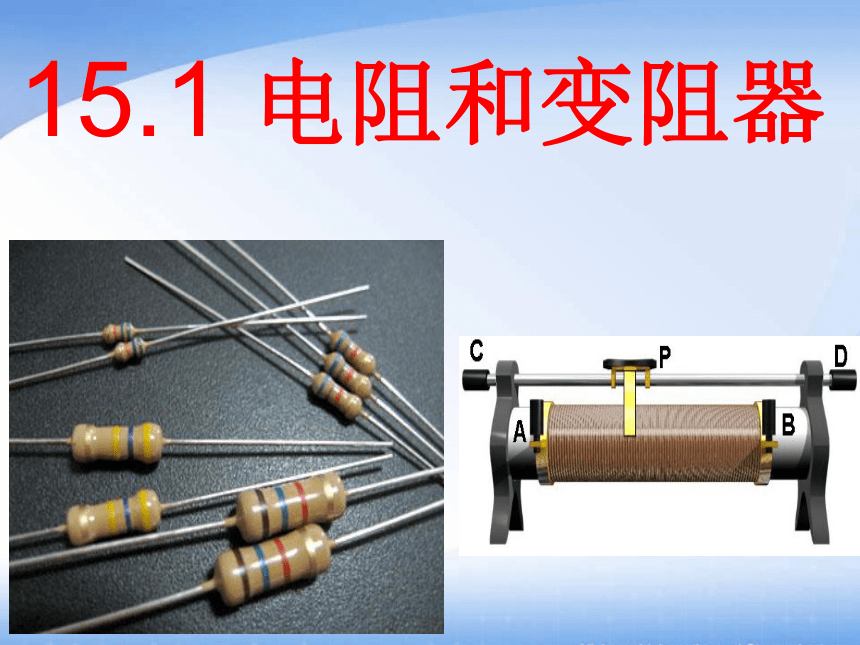

15.1 电阻和变阻器

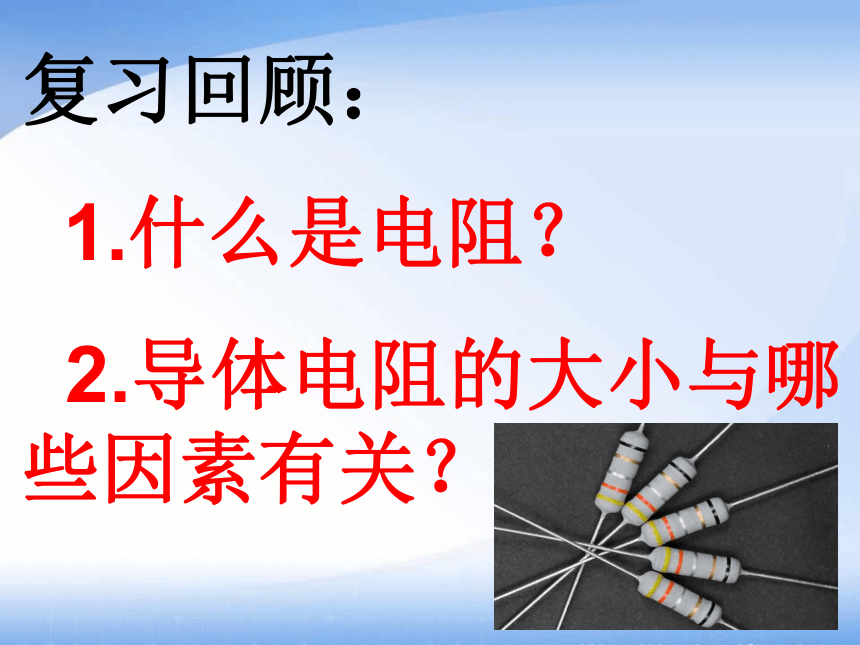

复习回顾：
1.什么是电阻？
2.导体电阻的大小与哪些因素有关？

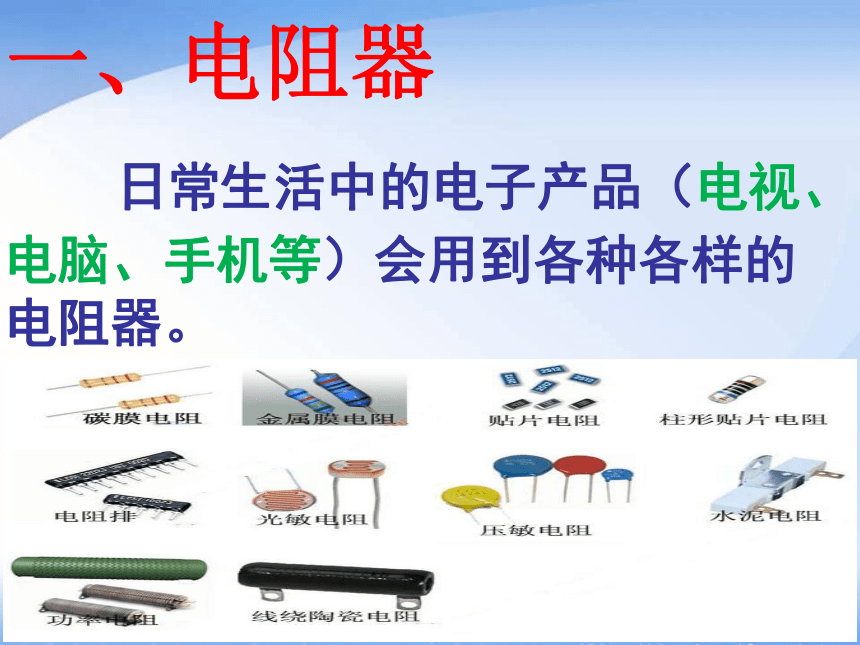

一、电阻器
日常生活中的电子产品（电视、电脑、手机等）会用到各种各样的电阻器。

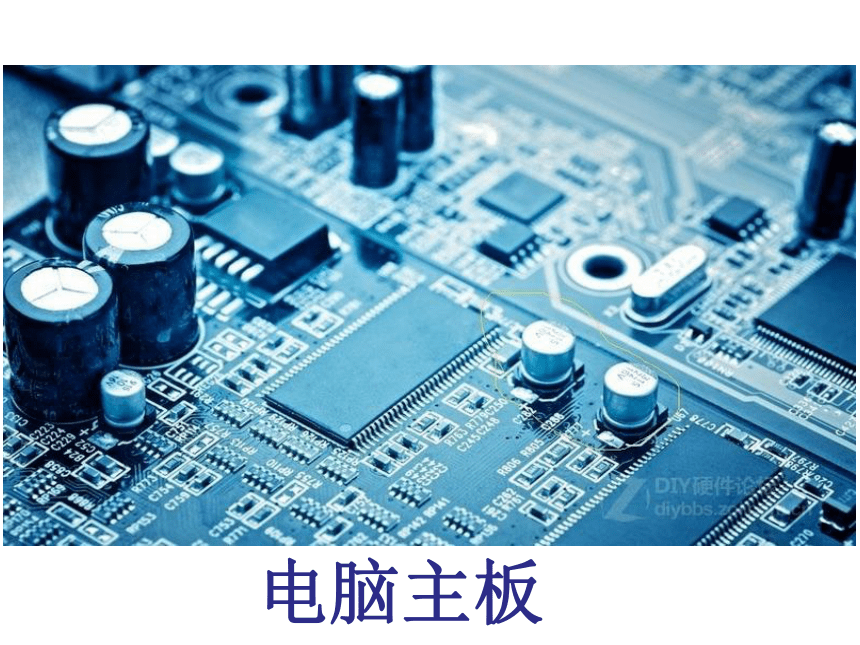

电脑主板

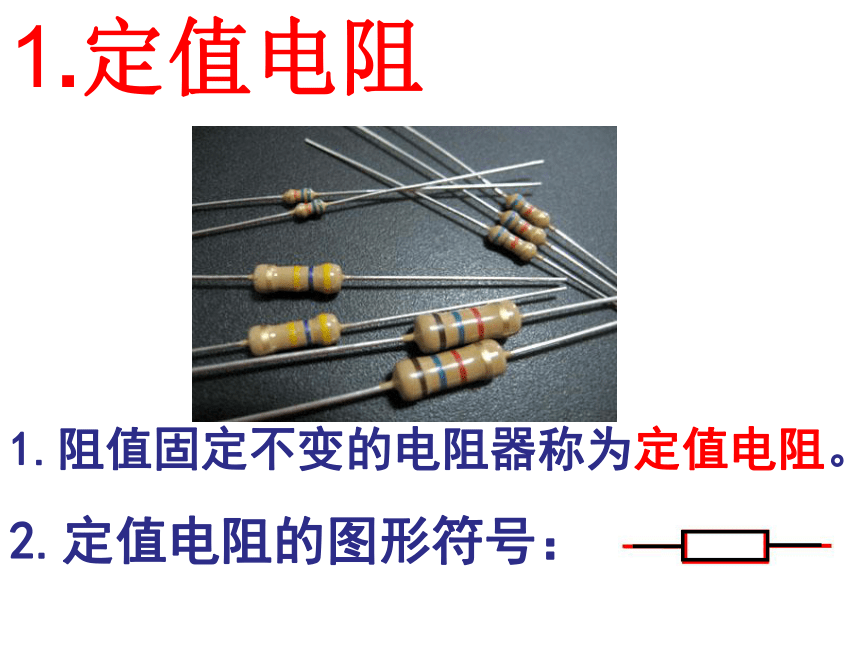

1.阻值固定不变的电阻器称为定值电阻。
2.定值电阻的图形符号：
1.定值电阻

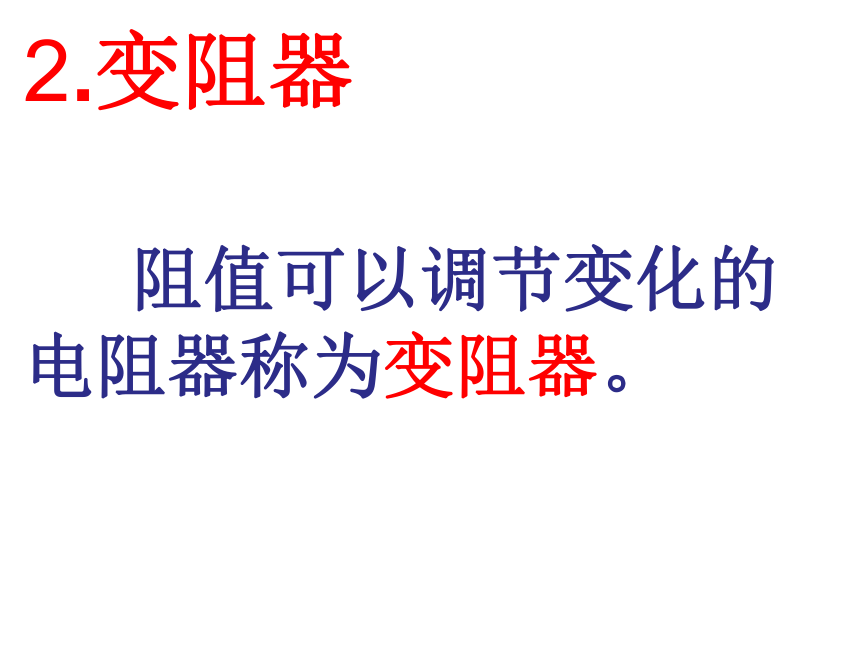

2.变阻器
阻值可以调节变化的电阻器称为变阻器。

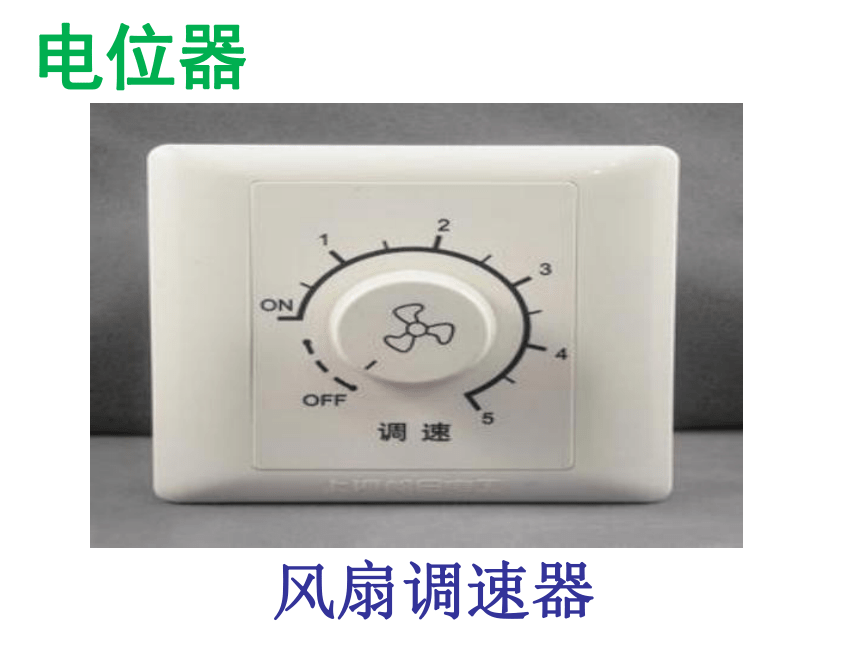

风扇调速器
电位器

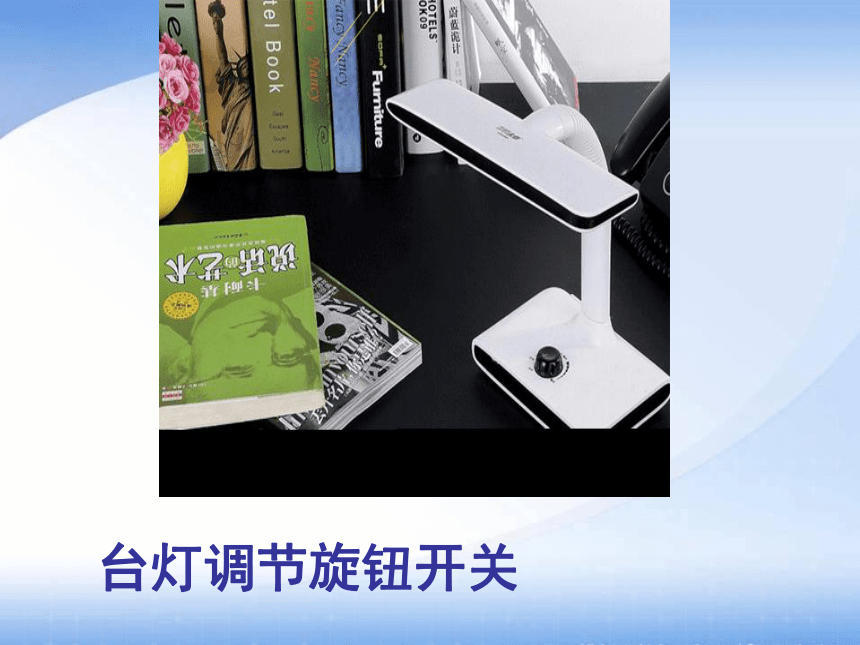

台灯调节旋钮开关

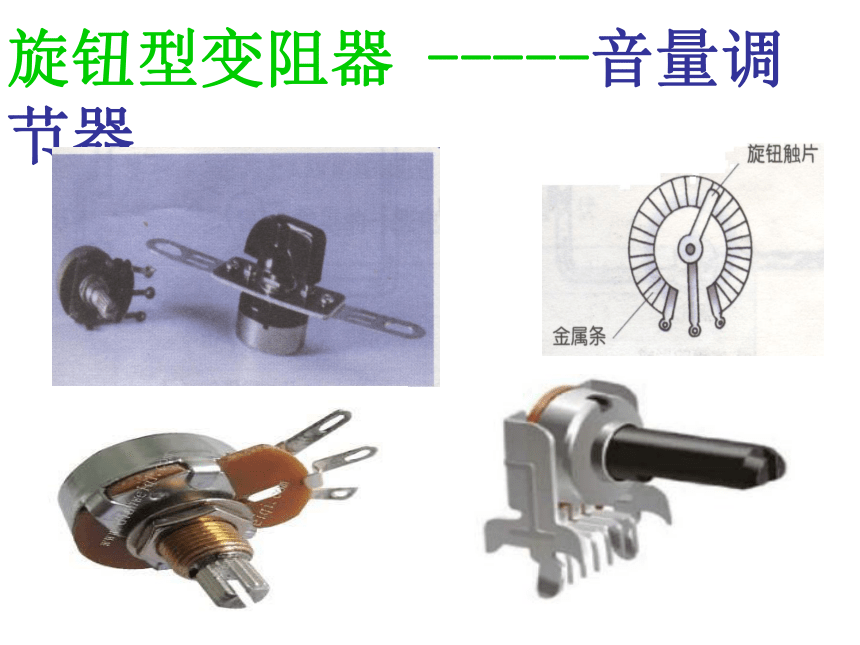

旋钮型变阻器 -----音量调节器
变阻箱
滑动变阻器
二、滑动变阻器
1、滑动变阻器的构造：
①金属杆
②金属滑片P
③电阻丝线圈
④瓷筒
⑤支架
A、B、C、D为接线柱
A
B
C
D
①金属棒：棒上套有可以滑动的滑片
②滑片P
③支架
④瓷筒
⑤线圈：表面涂有绝缘漆的电阻较大的合金线绕成的线圈。
A、B、C、D是四个接线柱。
2、滑动变阻器的结构示意图和符号
A
B
C
D
P
结构示意图
图形符号
3、滑动变阻器的标牌
“50Ω，1.5A”表示什么意思呢？
“5０”表示：最大的电阻为5０ Ω.
“１.5Ａ”表示：允许通过的最大电流为１.5Ａ.
4、滑动变阻器的连接方法
A
B
C
D
相当于接入一根导线
A
B
C
D
相当于接入一个定值电阻
A
B
C
D
P
A
B
C
D
P
A
B
C
D
A
B
C
D
滑动变阻器的正确接线方法: “一上一下”
注：①滑片远离下接线柱时，接入电路的电阻增大，滑片靠近下接线柱时，接入电路的电阻减小。
②一般只串联接在电路中。
③为保护电路，开关闭合前，应将滑片P移至阻值最大处。
5、滑动变阻器的原理
原理：通过改变连入电路中电阻丝的长度来改变电阻，从而改变电流.
改变电阻丝的长度
改变电阻的大小
课堂小结
1、以下四种接法中，接法错误，不起电阻作用，并造成电路中电流过大的是（ ）；只起定值电阻作用，而不能改变电路中电流大小的（ ）。
A
B
C
D
D
B
练习
2、如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。
大
小
右
P
3、如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是 （ ）
（A）C和D （B）B和D
（C）A和C （D）B和A
A
B
C
D
P
C
