人教版初二物理秋季辅导班课件 8.平面镜成像（122张PPT）

(共122张PPT)
讲汉
平面镜成像
E
目录
平面镜成像的特点
2
平面镜的应用
3
球面镜
2kg
模块
平面镜成像的特点
N
W
E
新知导人
知识解读
知识小结
知识点1：平面镜成像

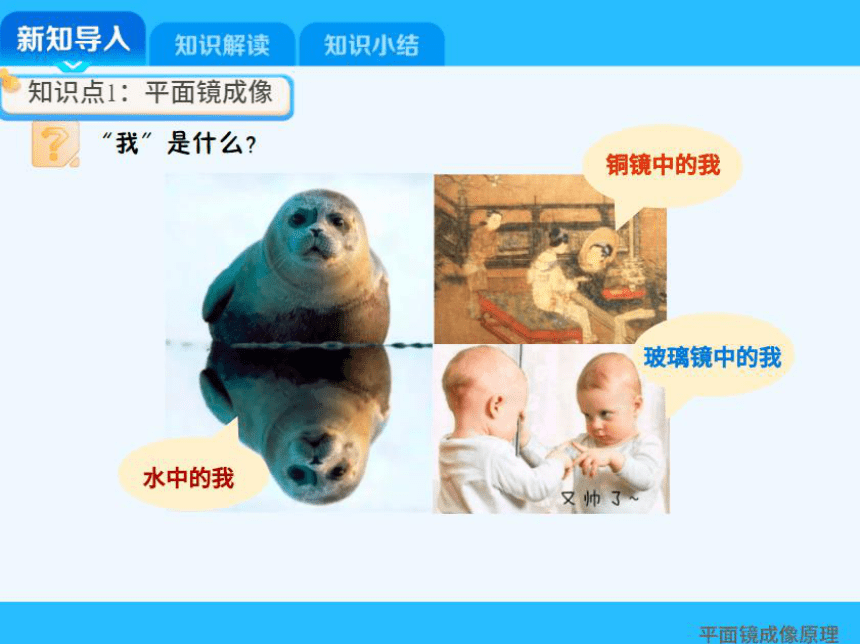

”我”是什么？
铜镜中的我
玻璃镜中的我
水中的我
又帅了
平面镜成像原理
新知导人
知识解读
知识小结
知识点1：平面镜成像
”我”是什么？
像
铜镜中的我
玻璃镜中的我
水中的我
又帅了
平面镜成像原理
新知导人
知识解读
知识小结
知识点1：平面镜成像

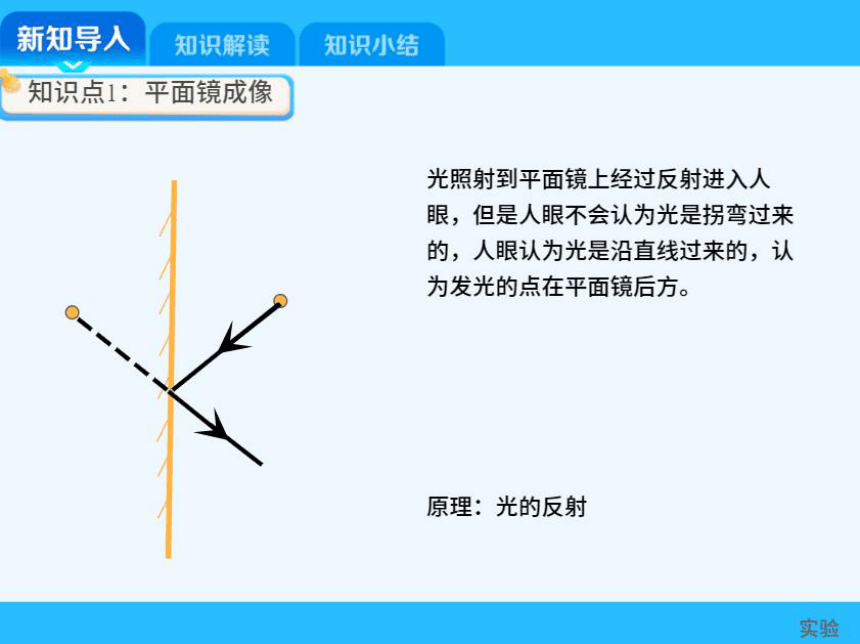

光照射到平面镜上经过反射进入人
眼，但是人眼不会认为光是拐弯过来
的，人眼认为光是沿直线过来的，认
为发光的点在平面镜后方。
原理：光的反射
实验
新知导入
知识解读
知识小结
知识点1：平面镜成像

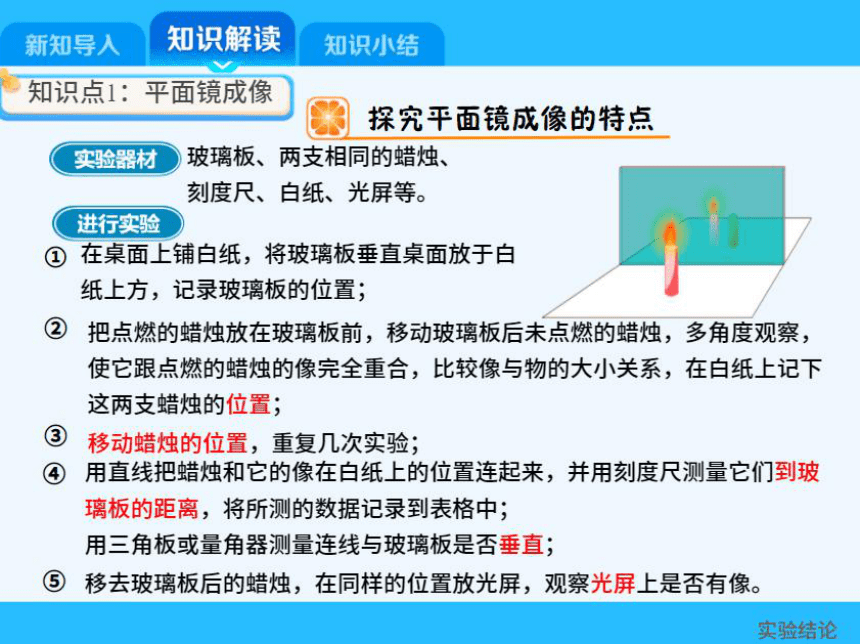

探究平面镜成像的特点
实验器材
玻璃板、两支相同的蜡烛、
刻度尺、白纸、光屏等。
进行实验
在桌面上铺白纸，将玻璃板垂直桌面放于白
纸上方，记录玻璃板的位置；
②
把点燃的蜡烛放在玻璃板前，移动玻璃板后未点燃的蜡烛，多角度观察，
使它跟点燃的蜡烛的像完全重合，比较像与物的大小关系，在白纸上记下
这两支蜡烛的位置；
移动蜡烛的位置，重复几次实验；
用直线把蜡烛和它的像在白纸上的位置连起来，并用刻度尺测量它们到玻
璃板的距离，将所测的数据记录到表格中；
用三角板或量角器测量连线与玻璃板是否垂直；
移去玻璃板后的蜡烛，在同样的位置放光屏，观察光屏上是否有像。
实验结论
新知导人
知识解读
知识小结
知识点1：平面镜成像

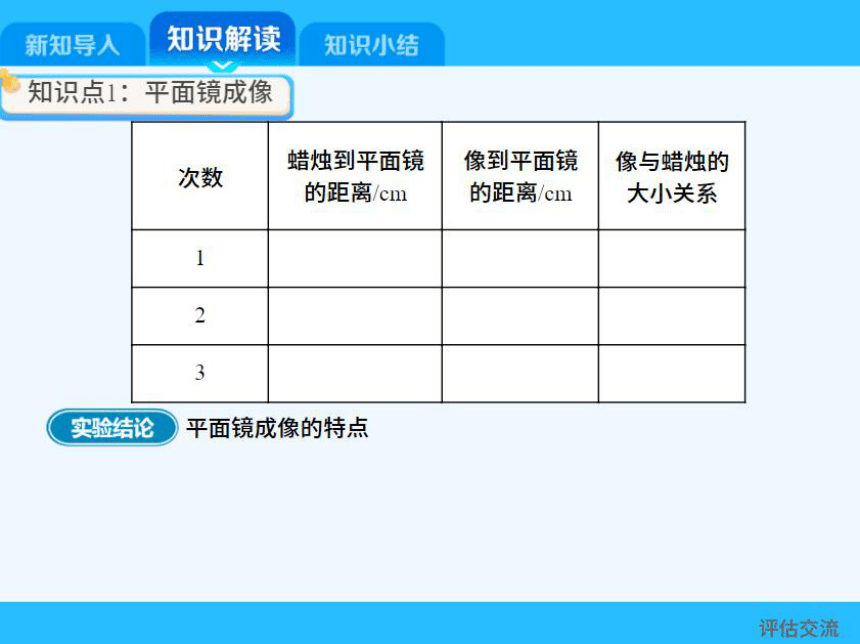

蜡烛到平面镜
像到平面镜
像与蜡烛的
次数
的距离/cm
的距离/cm
大小关系
1
2
3
实验结论
平面镜成像的特点
评估交流
新知导人
知识解读
知识小结
知识点1：平面镜成像

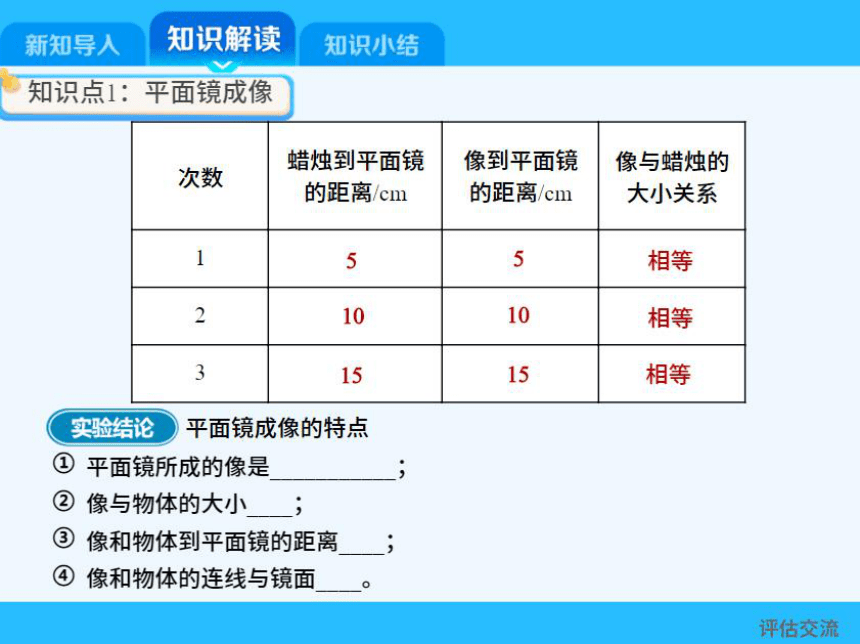

蜡烛到平面镜
像到平面镜
像与蜡烛的
次数
的距离/cm
的距离/cm
大小关系
1
5
5
相等
2
10
10
相等
3
15
15
相等
实验结论
平面镜成像的特点
①
平面镜所成的像是
②
像与物体的大小；
③
像和物体到平面镜的距离；
④
像和物体的连线与镜面
评估交流
新知导人
知识解读
知识小结
知识点1：平面镜成像

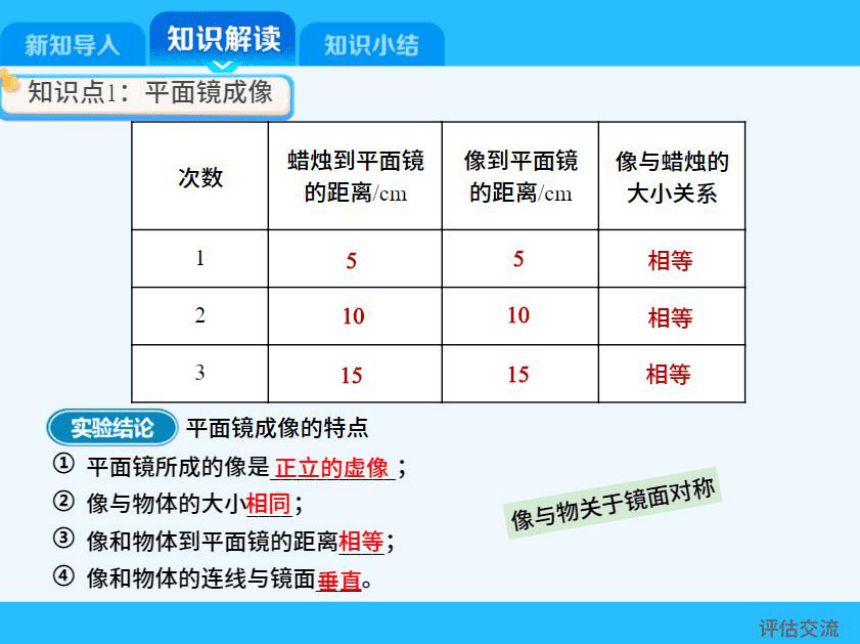

蜡烛到平面镜
像到平面镜
像与蜡烛的
次数
的距离/cm
的距离/cm
大小关系
1
5
5
相等
2
10
10
相等
3
15
15
相等
实验结论
平面镜成像的特点
平面镜所成的像是正立的虚像；
②
像与物体的大小相同；
像与物关于镜面对称
③
像和物体到平面镜的距离相等；
④
像和物体的连线与镜面垂直。

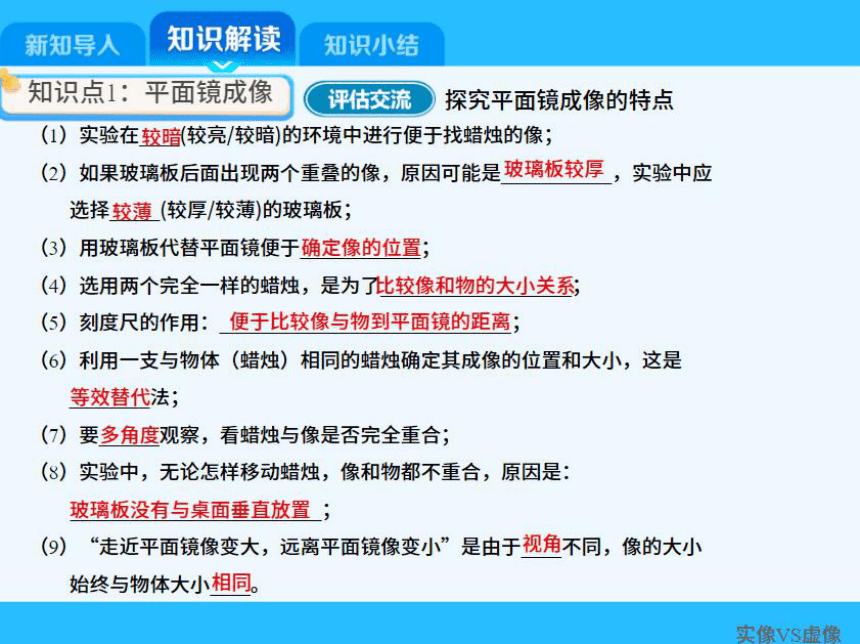

评估交流
