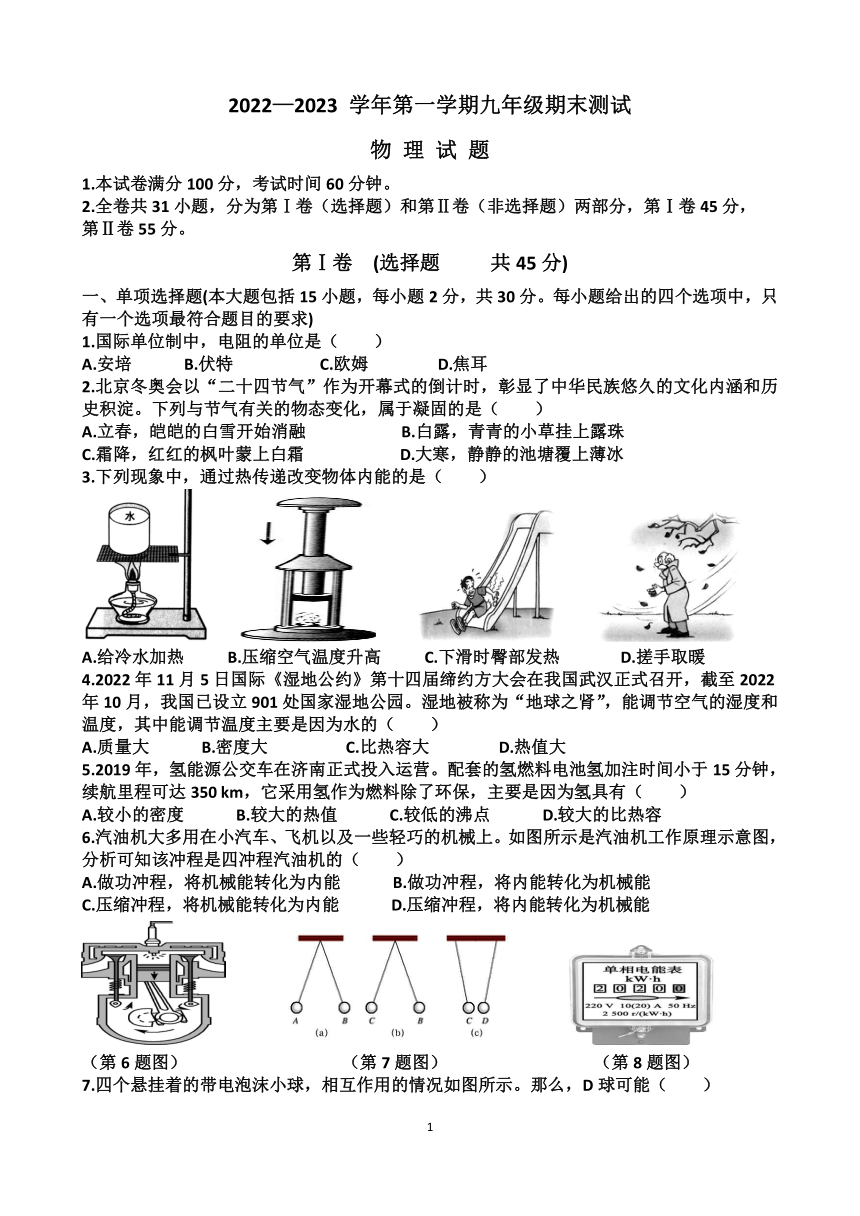

2022—2023 学年第一学期九年级期末测试
物 理 试 题
1.本试卷满分100分，考试时间60分钟。
2.全卷共31小题，分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，第Ⅰ卷45分，
第Ⅱ卷55分。
第Ⅰ卷 (选择题 共45分)
一、单项选择题(本大题包括15小题，每小题2分，共30分。每小题给出的四个选项中，只有一个选项最符合题目的要求)
1.国际单位制中，电阻的单位是（ ）
A.安培 B.伏特 C.欧姆 D.焦耳
2.北京冬奥会以“二十四节气”作为开幕式的倒计时，彰显了中华民族悠久的文化内涵和历史积淀。下列与节气有关的物态变化，属于凝固的是（ ）
A.立春，皑皑的白雪开始消融 B.白露，青青的小草挂上露珠
C.霜降，红红的枫叶蒙上白霜 D.大寒，静静的池塘覆上薄冰
3.下列现象中，通过热传递改变物体内能的是（ ）
A.给冷水加热 B.压缩空气温度升高 C.下滑时臀部发热 D.搓手取暖
4.2022年11月5日国际《湿地公约》第十四届缔约方大会在我国武汉正式召开，截至2022年10月，我国已设立901处国家湿地公园。湿地被称为“地球之肾”，能调节空气的湿度和温度，其中能调节温度主要是因为水的（ ）
A.质量大 B.密度大 C.比热容大 D.热值大
5.2019年，氢能源公交车在济南正式投入运营。配套的氢燃料电池氢加注时间小于15分钟，续航里程可达350 km，它采用氢作为燃料除了环保，主要是因为氢具有（ ）
A.较小的密度 B.较大的热值 C.较低的沸点 D.较大的比热容
6.汽油机大多用在小汽车、飞机以及一些轻巧的机械上。如图所示是汽油机工作原理示意图，
分析可知该冲程是四冲程汽油机的（ ）
A.做功冲程，将机械能转化为内能 B.做功冲程，将内能转化为机械能
C.压缩冲程，将机械能转化为内能 D.压缩冲程，将内能转化为机械能
（第6题图） （第7题图） （第8题图）
7.四个悬挂着的带电泡沫小球，相互作用的情况如图所示。那么，D球可能（ ）
A.带与A球不同的电荷 B.带与B球相同的电荷
C.带与C球相同的电荷 D.带与A球相同的电荷
8.测量物理量的大小要用到测量工具和仪表。使用如图所示的仪表可以（ ）
A.辨别零线和火线 B.检验物体是否带电 C.测量消耗的电能 D.测量消耗的电功率
9.“珍爱生命，注意安全”是中学生应具备的基本安全意识。下列安全用电的做法正确的是（ ）
A.雷雨天气尽快躲在大树底下避雨 B.搬动用电器前要先断开电源开关
C.家用电器意外着火时，用水灭火 D.电冰箱的金属外壳没有必要接地
10.如图所示的用电器中，不是利用电流热效应工作的是（ ）
A.电暖炉 B.电饭锅 C.电热水壶 D.电动自行车
11.共享单车的车筐底部覆盖着太阳能发电板，如图所示，它是通过太阳光给里面的蓄电池充电，从而为定位系统和通信模块供电。在太阳能发电板给蓄电池充电的电路中，蓄电池相当于电路中的（ ）
A.用电器 B.电源 C.导线 D.开关
（第11题图） （第12题图） （第13题图）
12.如图所示是一个能吹冷热风的电吹风简化电路图，下列说法正确的是（ ）
A.开关S1控制吹风机，开关S2控制电热丝 B.开关都闭合时，吹风机与电热丝是串联的
C.吹风机和电热丝工作时通过的电流相等 D.吹风机和电热丝正常工作时互相不影响
13.如图所示，是“探究产生感应电流的条件”的实验装置，要使灵敏电流计指针发生偏转，可以（ ）
A.断开开关，让导体ab向上运动 B.断开开关，让导体ab向左运动
C.闭合开关，让导体ab向右运动 D.闭合开关，让导体ab向下运动
14.在物流分拣中心，智能分拣机器人的投入使用，极大地提高了分拣效率，充电5分钟工作4小时，实现24小时不间断分拣，如图所示。机器人的动力装置为电动机，其工作原理是（ ）
A.磁场对电流的作用，将机械能转化为电能 B.磁场对电流的作用，将电能转化为机械能
C.电磁感应原理，将机械能转化为电能 D.电磁感应原理，将电能转化为机械能
（第14题图） （第15题图）

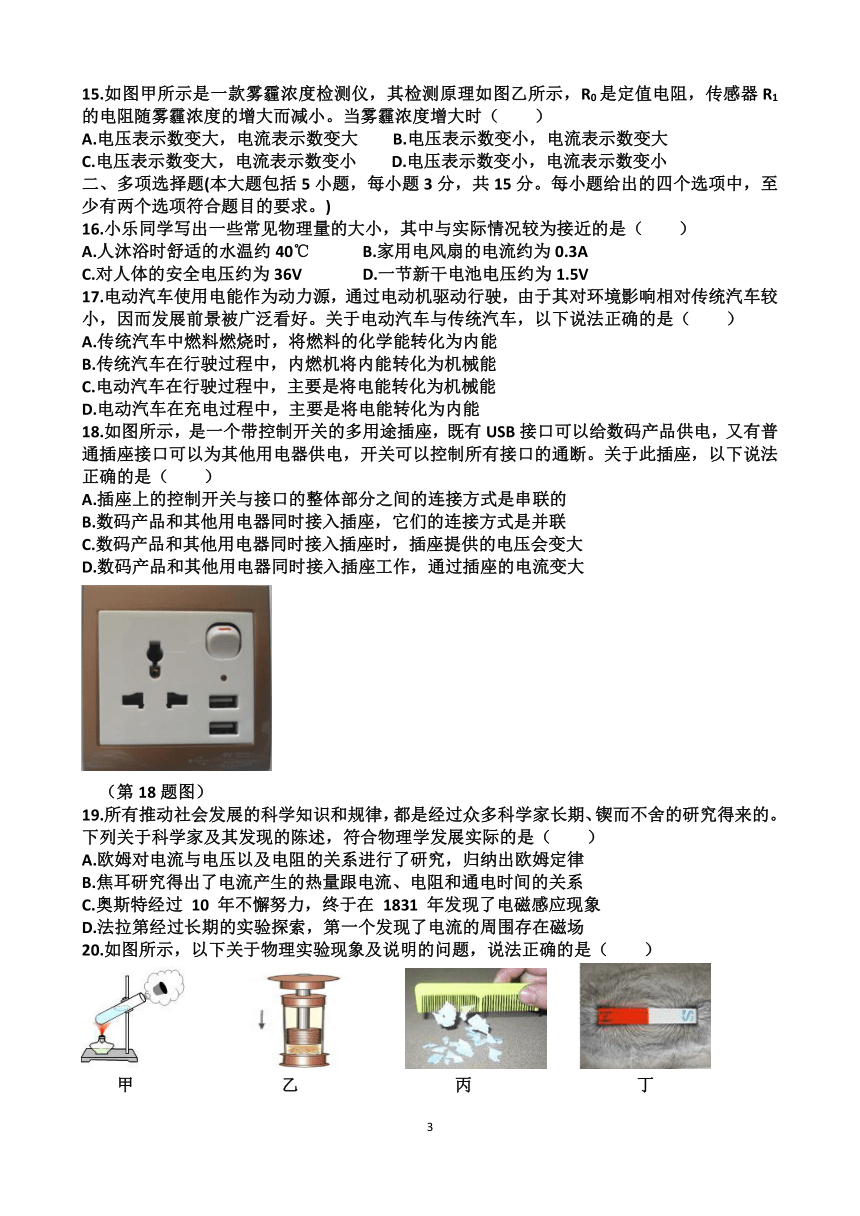

15.如图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时（ ）
A.电压表示数变大，电流表示数变大 B.电压表示数变小，电流表示数变大
C.电压表示数变大，电流表示数变小 D.电压表示数变小，电流表示数变小
二、多项选择题(本大题包括5小题，每小题3分，共15分。每小题给出的四个选项中，至少有两个选项符合题目的要求。)
16.小乐同学写出一些常见物理量的大小，其中与实际情况较为接近的是（ ）
A.人沐浴时舒适的水温约40℃ B.家用电风扇的电流约为0.3A
C.对人体的安全电压约为36V D.一节新干电池电压约为1.5V
17.电动汽车使用电能作为动力源，通过电动机驱动行驶，由于其对环境影响相对传统汽车较小，因而发展前景被广泛看好。关于电动汽车与传统汽车，以下说法正确的是（ ）
A.传统汽车中燃料燃烧时，将燃料的化学能转化为内能
B.传统汽车在行驶过程中，内燃机将内能转化为机械能
C.电动汽车在行驶过程中，主要是将电能转化为机械能
D.电动汽车在充电过程中，主要是将电能转化为内能
18.如图所示，是一个带控制开关的多用途插座，既有USB接口可以给数码产品供电，又有普通插座接口可以为其他用电器供电，开关可以控制所有接口的通断。关于此插座，以下说法正确的是（ ）
A.插座上的控制开关与接口的整体部分之间的连接方式是串联的
B.数码产品和其他用电器同时接入插座，它们的连接方式是并联
C.数码产品和其他用电器同时接入插座时，插座提供的电压会变大
D.数码产品和其他用电器同时接入插座工作，通过插座的电流变大
（第18题图）
19.所有推动社会发展的科学知识和规律，都是经过众多科学家长期、锲而不舍的研究得来的。
下列关于科学家及其发现的陈述，符合物理学发展实际的是（ ）
A.欧姆对电流与电压以及电阻的关系进行了研究，归纳出欧姆定律
B.焦耳研究得出了电流产生的热量跟电流、电阻和通电时间的关系
C.奥斯特经过 10 年不懈努力，终于在 1831 年发现了电磁感应现象
D.法拉第经过长期的实验探索，第一个发现了电流的周围存在磁场
20.如图所示，以下关于物理实验现象及说明的问题，说法正确的是（ ）
甲 乙 丙 丁
A.图甲：试管口的“白气”是空气中的水蒸气液化形成的小水滴
B.图乙：厚玻璃筒内的空气被压缩时，其温度升高，内能增加
C.图丙：梳子与头发摩擦后能吸引轻小的纸屑，说明它带了电荷
D.图丁：磁铁周围铁屑规则分布，表明磁体周围空间存在磁感线
第Ⅱ卷(非选择题 共55分)
三、非选择题(本大题包括11小题，共55分)

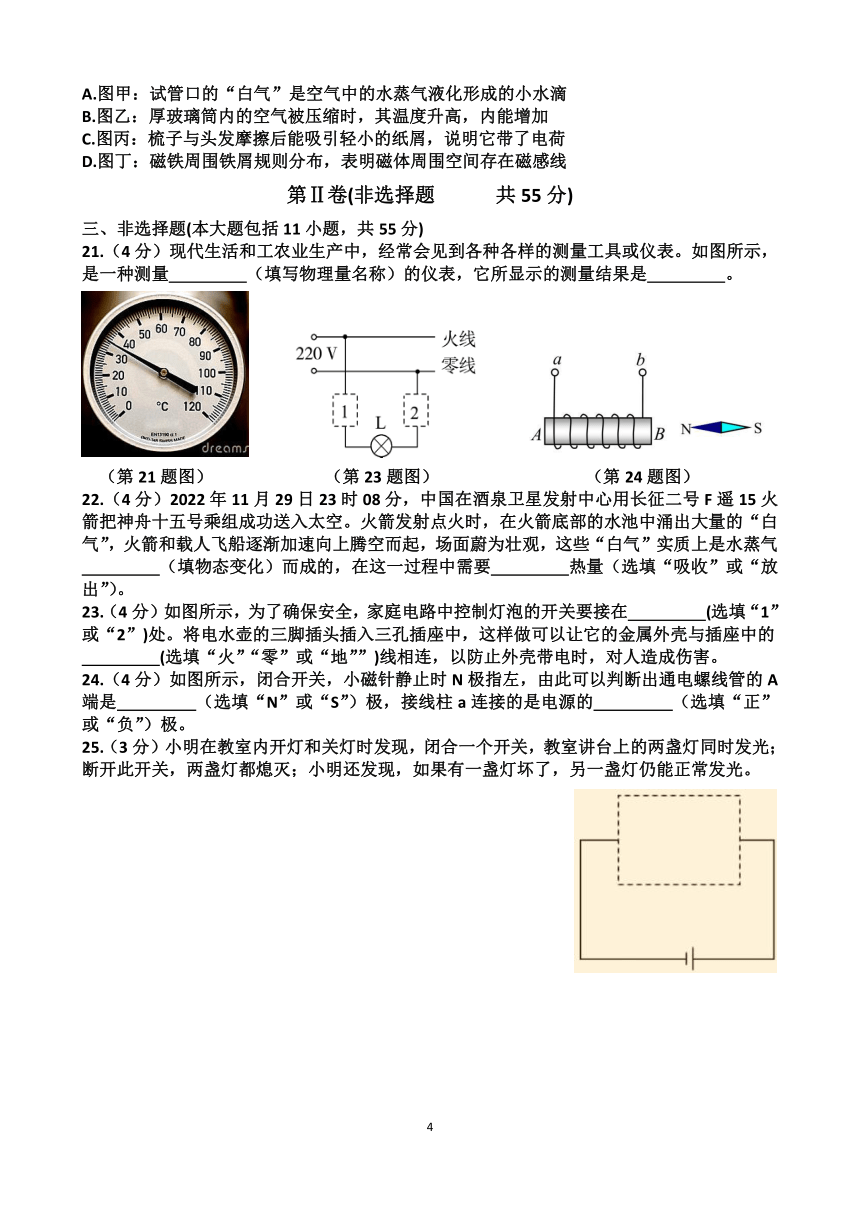

21.（4分）现代生活和工农业生产中，经常会见到各种各样的测量工具或仪表。如图所示，是一种测量 （填写物理量名称）的仪表，它所显示的测量结果是 。
（第21题图） （第23题图） （第24题图）
22.（4分）2022年11月29日23时08分，中国在酒泉卫星发射中心用长征二号F遥15火箭把神舟十五号乘组成功送入太空。火箭发射点火时，在火箭底部的水池中涌出大量的“白气”，火箭和载人飞船逐渐加速向上腾空而起，场面蔚为壮观，这些“白气”实质上是水蒸气
（填物态变化）而成的，在这一过程中需要 热量（选填“吸收”或“放出”）。
23.（4分）如图所示，为了确保安全，家庭电路中控制灯泡的开关要接在 (选填“1”或“2”)处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的
(选填“火”“零”或“地””)线相连，以防止外壳带电时，对人造成伤害。
24.（4分）如图所示，闭合开关，小磁针静止时N极指左，由此可以判断出通电螺线管的A端是 （选填“N”或“S”）极，接线柱a连接的是电源的 （选填“正”或“负”）极。
25.（3分）小明在教室内开灯和关灯时发现，闭合一个开关，教室讲台上的两盏灯同时发光；断开此开关，两盏灯都熄灭；小明还发现，如果有一盏灯坏了，另一盏灯仍能正常发光。

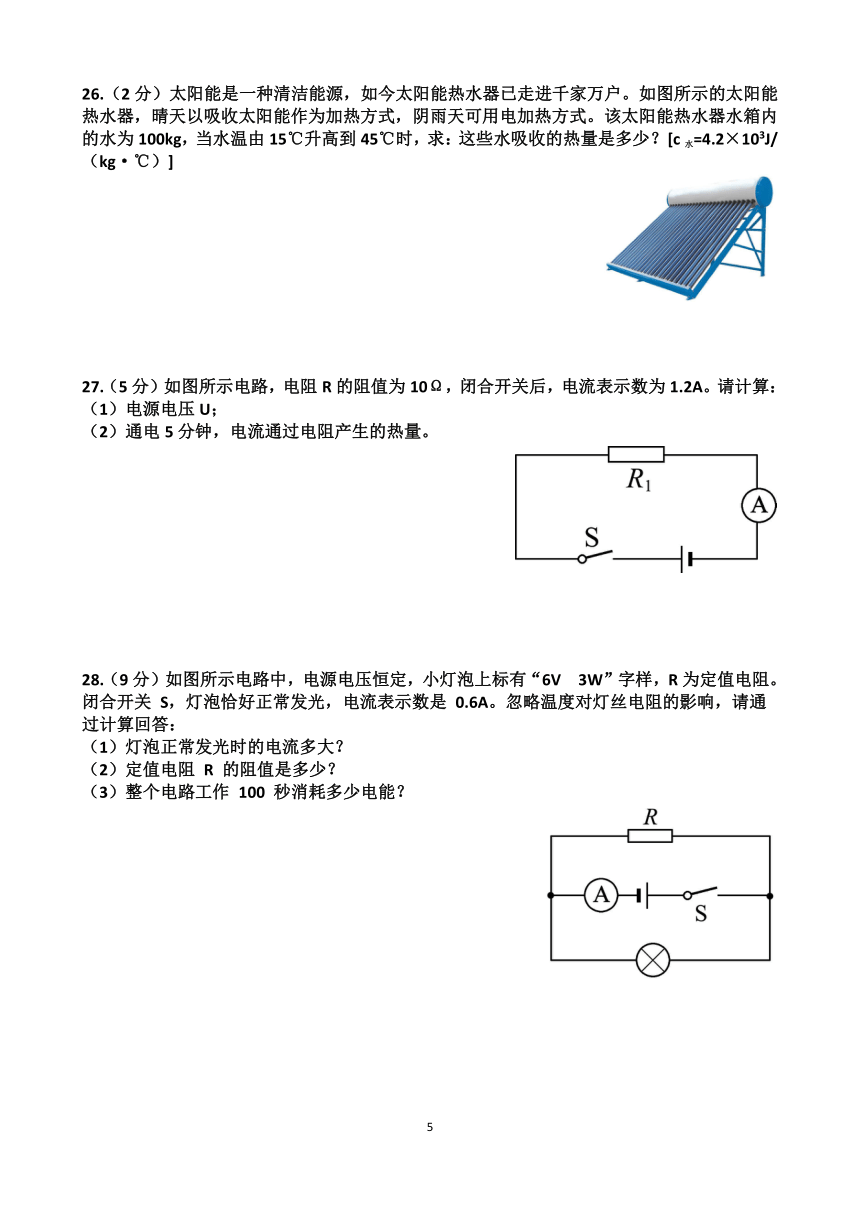

26.（2分）太阳能是一种清洁能源，如今太阳能热水器已走进千家万户。如图所示的太阳能热水器，晴天以吸收太阳能作为加热方式，阴雨天可用电加热方式。该太阳能热水器水箱内的水为100kg，当水温由15℃升高到45℃时，求：这些水吸收的热量是多少？[c水=4.2×103J/（kg·℃）]
27.（5分）如图所示电路，电阻R的阻值为10Ω，闭合开关后，电流表示数为1.2A。请计算：
（1）电源电压U；
（2）通电5分钟，电流通过电阻产生的热量。
28.（9分）如图所示电路中，电源电压恒定，小灯泡上标有“6V 3W”字样，R为定值电阻。闭合开关 S，灯泡恰好正常发光，电流表示数是 0.6A。忽略温度对灯丝电阻的影响，请通
过计算回答：
（1）灯泡正常发光时的电流多大？
（2）定值电阻 R 的阻值是多少？
（3）整个电路工作 100 秒消耗多少电能？
29.（5分）如图甲所示，是小明“探究海波熔化的特点”的实验装置。
甲 乙
（1）在组装该实验装置时，小明首先应当根据 （选填“酒精灯”、“酒精灯火焰”或“酒精灯外焰”）的高度调节并固定放置石棉网的铁圈的位置。
（2）图乙是小明根据实验数据绘制的温度—时间图像，由图像可知，海波熔化时温度保持
不变，此温度为 ℃，可以判断海波是 (选填“晶体”或“非晶体”)。
（3）小明观察图乙发现，AB和CD两段图像中，温度升高快慢不同，这是因为物质在不
同状态时的 (选填“密度”或“比热容”)不同造成的。
（4）在此实验中，宜选取 (选填“较大”或“较小”)颗粒的该物质进行实验。
30.（6分）在“探究电流与电阻的关系”的实验中，小军同学用图甲所示的电路进行实验，
实验中电阻 R 两端的电压始终保持 2.5 V 不变，且电路中的仪表均完好无损。
甲 乙
（1）小军同学将最后一根导线a接入滑动变阻器的 A 接线柱后就可以完成电路的连接，该同学连接过程中存在的问题是 。
（2）改正后，连接好电路进行实验。小军同学将不同阻值的电阻接入电路，第一次实验时
电流表的示数如图乙所示，此时电路中的电流是 A。
（3）下表所示，是分别使用不同阻值的电阻进行实验时，记录的数据。
分析实验数据得出结论： 。
（4）在实验过程中，当小军同学把电阻R由5Ω更换为10Ω、15Ω……即R的阻值逐渐增
大时，要保持R两端的电压不变，则滑动变阻器接入电路中的电阻会逐渐 (选填“增大”“减小”或“不变”)。
31.（9分）如图所示，小华组通过实验“测量额定电压为 2.5V 的小灯泡的电功率”。
甲 乙
（1）图甲是小华已经连接的部分实验电路，但尚未连接完整，请用笔画线代替导线将图甲
中的元件连接完整。
（2）连接好电路，检查电路无误，闭合开关S，移动滑动变阻器的滑片P到某处时，电压
表的示数如图乙所示，则此时小灯泡两端的电压是 V，观察到小灯泡比正常发光时暗。要使小灯泡正常发光，此时应将滑动变阻器的滑片P向 (选填“左”或“右”)端调节。
（3）实验中，移动滑动变阻器的滑片 P，不断改变小灯泡两端的电压，观察小灯泡的亮度，并记下电压值和电流值。右表是小华组记录的实验数据。
分析表格中的数据可知：
a.小灯泡的额定功率为 。
b.当小灯泡两端的电压增大，小灯泡的实际功率会 (选填“增大”“减小”或“不变”)，小灯泡的亮度增大。
（4）晓宏组在移动滑动变阻器的滑片过程中，小灯泡突然熄灭，通过检查发现是灯丝烧断
了，则小灯泡熄灭时， 示数变为零(选填“电流表”或“电压表”)。
答案解析
一、单项选择题(本大题包括15小题，每小题2分，共30分。每小题给出的四个选项中，只有一个选项最符合题目的要求)
1.国际单位制中，电阻的单位是（ C ）
A.安培 B.伏特 C.欧姆 D.焦耳
2.北京冬奥会以“二十四节气”作为开幕式的倒计时，彰显了中华民族悠久的文化内涵和历史积淀。下列与节气有关的物态变化，属于凝固的是（ D ）
A.立春，皑皑的白雪开始消融 B.白露，青青的小草挂上露珠
C.霜降，红红的枫叶蒙上白霜 D.大寒，静静的池塘覆上薄冰
3.下列现象中，通过热传递改变物体内能的是（ A ）
A.给冷水加热 B.压缩空气温度升高 C.下滑时臀部发热 D.搓手取暖
4.2022年11月5日国际《湿地公约》第十四届缔约方大会在我国武汉正式召开，截至2022年10月，我国已设立901处国家湿地公园。湿地被称为“地球之肾”，能调节空气的湿度和温度，其中能调节温度主要是因为水的（ C ）
A.质量大 B.密度大 C.比热容大 D.热值大
5.2019年，氢能源公交车在济南正式投入运营。配套的氢燃料电池氢加注时间小于15分钟，续航里程可达350 km，它采用氢作为燃料除了环保，主要是因为氢具有（ B ）
A.较小的密度 B.较大的热值 C.较低的沸点 D.较大的比热容
6.汽油机大多用在小汽车、飞机以及一些轻巧的机械上。如图所示是汽油机工作原理示意图，
分析可知该冲程是四冲程汽油机的（ B ）
A.做功冲程，将机械能转化为内能 B.做功冲程，将内能转化为机械能
C.压缩冲程，将机械能转化为内能 D.压缩冲程，将内能转化为机械能
（第6题图） （第7题图） （第8题图）
7.四个悬挂着的带电泡沫小球，相互作用的情况如图所示。那么，D球可能（ A ）
A.带与A球不同的电荷 B.带与B球相同的电荷
C.带与C球相同的电荷 D.带与A球相同的电荷
8.测量物理量的大小要用到测量工具和仪表。使用如图所示的仪表可以（ C ）
A.辨别零线和火线 B.检验物体是否带电 C.测量消耗的电能 D.测量消耗的电功率
9.“珍爱生命，注意安全”是中学生应具备的基本安全意识。下列安全用电的做法正确的是（ B ）
A.雷雨天气尽快躲在大树底下避雨 B.搬动用电器前要先断开电源开关
C.家用电器意外着火时，用水灭火 D.电冰箱的金属外壳没有必要接地
10.如图所示的用电器中，不是利用电流热效应工作的是（ D ）
A.电暖炉 B.电饭锅 C.电热水壶 D.电动自行车
11.共享单车的车筐底部覆盖着太阳能发电板，如图所示，它是通过太阳光给里面的蓄电池充电，从而为定位系统和通信模块供电。在太阳能发电板给蓄电池充电的电路中，蓄电池相当于电路中的（ A ）
A.用电器 B.电源 C.导线 D.开关
（第11题图） （第12题图） （第13题图）
12.如图所示是一个能吹冷热风的电吹风简化电路图，下列说法正确的是（ D ）
A.开关S1控制吹风机，开关S2控制电热丝 B.开关都闭合时，吹风机与电热丝是串联的
C.吹风机和电热丝工作时通过的电流相等 D.吹风机和电热丝正常工作时互相不影响
13.如图所示，是“探究产生感应电流的条件”的实验装置，要使灵敏电流计指针发生偏转，可以（ C ）
A.断开开关，让导体ab向上运动 B.断开开关，让导体ab向左运动
C.闭合开关，让导体ab向右运动 D.闭合开关，让导体ab向下运动
14.在物流分拣中心，智能分拣机器人的投入使用，极大地提高了分拣效率，充电5分钟工作4小时，实现24小时不间断分拣，如图所示。机器人的动力装置为电动机，其工作原理是（ B ）
A.磁场对电流的作用，将机械能转化为电能 B.磁场对电流的作用，将电能转化为机械能
C.电磁感应原理，将机械能转化为电能 D.电磁感应原理，将电能转化为机械能
（第14题图） （第15题图）
15.如图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时（ A ）
A.电压表示数变大，电流表示数变大 B.电压表示数变小，电流表示数变大
C.电压表示数变大，电流表示数变小 D.电压表示数变小，电流表示数变小
二、多项选择题(本大题包括5小题，每小题3分，共15分。每小题给出的四个选项中，至少有两个选项符合题目的要求。)
16.小乐同学写出一些常见物理量的大小，其中与实际情况较为接近的是（ ABD ）
A.人沐浴时舒适的水温约40℃ B.家用电风扇的电流约为0.3A
C.对人体的安全电压约为36V D.一节新干电池电压约为1.5V
17.电动汽车使用电能作为动力源，通过电动机驱动行驶，由于其对环境影响相对传统汽车较小，因而发展前景被广泛看好。关于电动汽车与传统汽车，以下说法正确的是（ ABC ）
A.传统汽车中燃料燃烧时，将燃料的化学能转化为内能
B.传统汽车在行驶过程中，内燃机将内能转化为机械能
C.电动汽车在行驶过程中，主要是将电能转化为机械能
D.电动汽车在充电过程中，主要是将电能转化为内能
18.如图所示，是一个带控制开关的多用途插座，既有USB接口可以给数码产品供电，又有普通插座接口可以为其他用电器供电，开关可以控制所有接口的通断。关于此插座，以下说法正确的是（ ABD ）
A.插座上的控制开关与接口的整体部分之间的连接方式是串联的
B.数码产品和其他用电器同时接入插座，它们的连接方式是并联
C.数码产品和其他用电器同时接入插座时，插座提供的电压会变大
D.数码产品和其他用电器同时接入插座工作，通过插座的电流变大
（第18题图）
19.所有推动社会发展的科学知识和规律，都是经过众多科学家长期、锲而不舍的研究得来的。
下列关于科学家及其发现的陈述，符合物理学发展实际的是（ AB ）
A.欧姆对电流与电压以及电阻的关系进行了研究，归纳出欧姆定律
B.焦耳研究得出了电流产生的热量跟电流、电阻和通电时间的关系
C.奥斯特经过 10 年不懈努力，终于在 1831 年发现了电磁感应现象
D.法拉第经过长期的实验探索，第一个发现了电流的周围存在磁场
20.如图所示，以下关于物理实验现象及说明的问题，说法正确的是（ BC ）
甲 乙 丙 丁
A.图甲：试管口的“白气”是空气中的水蒸气液化形成的小水滴
B.图乙：厚玻璃筒内的空气被压缩时，其温度升高，内能增加
C.图丙：梳子与头发摩擦后能吸引轻小的纸屑，说明它带了电荷
D.图丁：磁铁周围铁屑规则分布，表明磁体周围空间存在磁感线
第Ⅱ卷(非选择题 共55分)
三、非选择题(本大题包括11小题，共55分)
21.（4分）现代生活和工农业生产中，经常会见到各种各样的测量工具或仪表。如图所示，是一种测量 温度 （填写物理量名称）的仪表，它所显示的测量结果是 35℃ 。
（第21题图） （第23题图） （第24题图）
22.（4分）2022年11月29日23时08分，中国在酒泉卫星发射中心用长征二号F遥15火箭把神舟十五号乘组成功送入太空。火箭发射点火时，在火箭底部的水池中涌出大量的“白气”，火箭和载人飞船逐渐加速向上腾空而起，场面蔚为壮观，这些“白气”实质上是水蒸气
液化 （填物态变化）而成的，在这一过程中需要 放出 热量（选填“吸收”或“放出”）。
23.（4分）如图所示，为了确保安全，家庭电路中控制灯泡的开关要接在 1 (选填“1”或“2”)处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的
地 (选填“火”“零”或“地””)线相连，以防止外壳带电时，对人造成伤害。
24.（4分）如图所示，闭合开关，小磁针静止时N极指左，由此可以判断出通电螺线管的A端是 N （选填“N”或“S”）极，接线柱a连接的是电源的 负 （选填“正”或“负”）极。
25.（3分）小明在教室内开灯和关灯时发现，闭合一个开关，教室讲台上的两盏灯同时发光；断开此开关，两盏灯都熄灭；小明还发现，如果有一盏灯坏了，另一盏灯仍能正常发光。
26.（2分）太阳能是一种清洁能源，如今太阳能热水器已走进千家万户。如图所示的太阳能热水器，晴天以吸收太阳能作为加热方式，阴雨天可用电加热方式。该太阳能热水器水箱内的水为100kg，当水温由15℃升高到45℃时，求：这些水吸收的热量是多少？[c水=4.2×103J/（kg·℃）]
解：水吸收的热量是Q吸=cm（t2－t1）=4.2×103J/（kg·℃）×100kg×（45℃－15℃）
=1.26×107J
27.（5分）如图所示电路，电阻R的阻值为10Ω，闭合开关后，电流表示数为1.2A。请计算：
（1）电源电压U；
（2）通电5分钟，电流通过电阻产生的热量。
解：（1）由欧姆定律I = 得，电源电压U=IR=1.2A×10Ω＝12V
（2）t=5min=300s 通电5分钟电流通过电阻产生的热量
Q=I2Rt=（1.2A）2×10Ω×300s=4320J
28.（9分）如图所示电路中，电源电压恒定，小灯泡上标有“6V 3W”字样，R为定值电阻。闭合开关 S，灯泡恰好正常发光，电流表示数是 0.6A。忽略温度对灯丝电阻的影响，请通
过计算回答：
（1）灯泡正常发光时的电流多大？
（2）定值电阻 R 的阻值是多少？
（3）整个电路工作 100 秒消耗多少电能？
由P＝UI得，灯泡正常发光时的电流
I额＝＝＝0.5A
（2）闭合开关S时，灯泡正常发光，所以：
UL＝U额＝6V，IL＝I额＝0.5A
又因为L与R并联，所以：
U＝UR＝UL＝6 V；I＝IL＋IR
则通过定值电阻R的电流：
IR＝I－IL＝0.6A－0.5A＝0.1A
由欧姆定律I=，得定值电阻R的阻值：
RR＝＝＝60Ω
（3）整个电路工作100秒消耗的电能：
W＝UIt＝6V×0.6A×100s＝360J
29.（5分）如图甲所示，是小明“探究海波熔化的特点”的实验装置。
甲 乙
（1）在组装该实验装置时，小明首先应当根据 酒精灯外焰 （选填“酒精灯”、“酒精灯火焰”或“酒精灯外焰”）的高度调节并固定放置石棉网的铁圈的位置。
（2）图乙是小明根据实验数据绘制的温度—时间图像，由图像可知，海波熔化时温度保持
不变，此温度为 48 ℃，可以判断海波是 晶体 (选填“晶体”或“非晶体”)。
（3）小明观察图乙发现，AB和CD两段图像中，温度升高快慢不同，这是因为物质在不
同状态时的 比热容 (选填“密度”或“比热容”)不同造成的。
（4）在此实验中，宜选取 较小 (选填“较大”或“较小”)颗粒的该物质进行实验。
30.（6分）在“探究电流与电阻的关系”的实验中，小军同学用图甲所示的电路进行实验，
实验中电阻 R 两端的电压始终保持 2.5 V 不变，且电路中的仪表均完好无损。
甲 乙
（1）小军同学将最后一根导线a接入滑动变阻器的 A 接线柱后就可以完成电路的连接，该同学连接过程中存在的问题是 连接电路时开关没有断开 。
（2）改正后，连接好电路进行实验。小军同学将不同阻值的电阻接入电路，第一次实验时
电流表的示数如图乙所示，此时电路中的电流是 0.5 A。
（3）下表所示，是分别使用不同阻值的电阻进行实验时，记录的数据。
分析实验数据得出结论： 当电压一定时，通过导体的电流与导体的电阻成反比 。
（4）在实验过程中，当小军同学把电阻R由5Ω更换为10Ω、15Ω……即R的阻值逐渐增
大时，要保持R两端的电压不变，则滑动变阻器接入电路中的电阻会逐渐 增大 (选填“增大”“减小”或“不变”)。
31.（9分）如图所示，小华组通过实验“测量额定电压为 2.5V 的小灯泡的电功率”。
甲 乙
（1）图甲是小华已经连接的部分实验电路，但尚未连接完整，请用笔画线代替导线将图甲
中的元件连接完整。
（2）连接好电路，检查电路无误，闭合开关S，移动滑动变阻器的滑片P到某处时，电压
表的示数如图乙所示，则此时小灯泡两端的电压是 1.9 V，观察到小灯泡比正常发光时暗。要使小灯泡正常发光，此时应将滑动变阻器的滑片P向 左 (选填“左”或“右”)端调节。
（3）实验中，移动滑动变阻器的滑片P，不断改变小灯泡两端的电压，观察小灯泡的亮度，并记下电压值和电流值。右表是小华组记录的实验数据。
分析表格中的数据可知：
a.小灯泡的额定功率为 0.6W 。
b.当小灯泡两端的电压增大，小灯泡的实际功率会 增大 (选填“增大”“减小”或“不变”)，小灯泡的亮度增大。
（4）晓宏组在移动滑动变阻器的滑片过程中，小灯泡突然熄灭，通过检查发现是灯丝烧断
了，则小灯泡熄灭时， 电流表 示数变为零(选填“电流表”或“电压表”)。
