2022-2023学年沪科版九年级物理上学期期末自测卷（含答案）

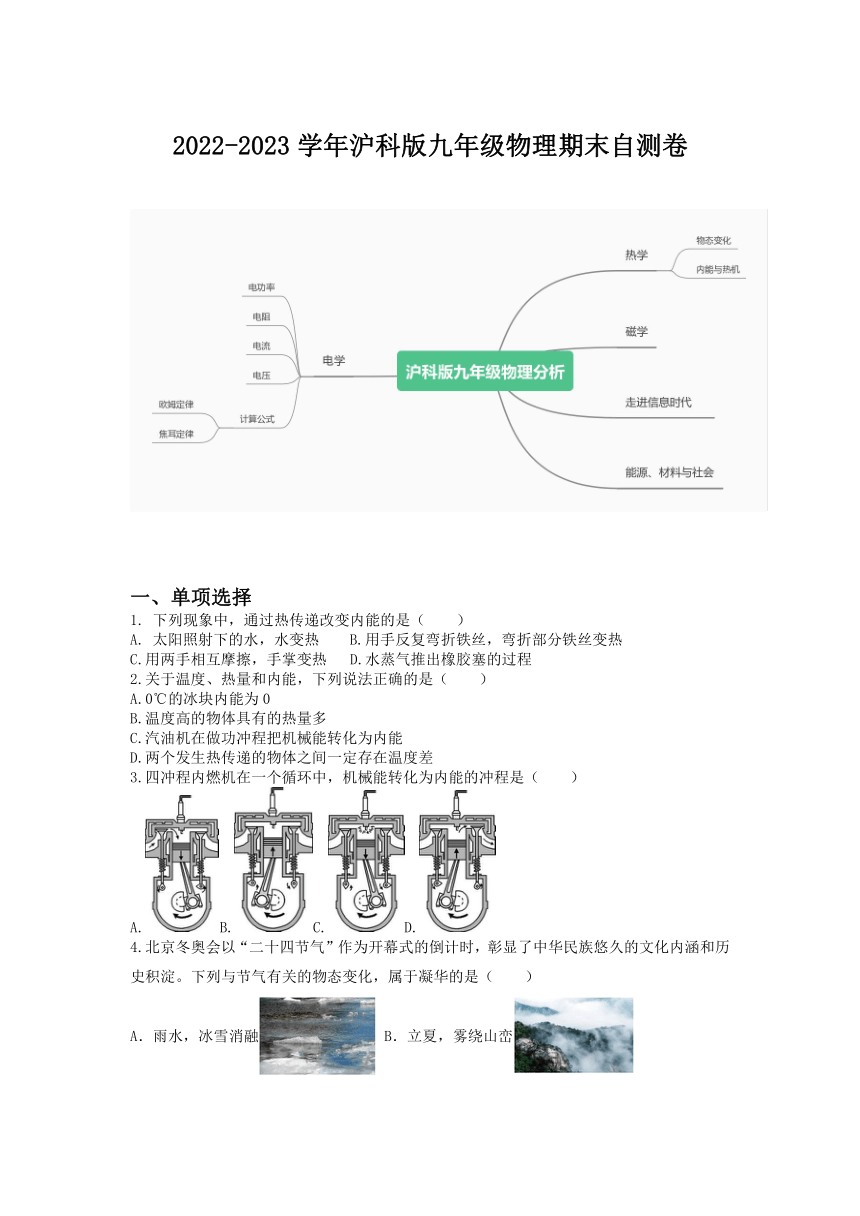

2022-2023学年沪科版九年级物理期末自测卷
单项选择
下列现象中，通过热传递改变内能的是（　　）
太阳照射下的水，水变热 B.用手反复弯折铁丝，弯折部分铁丝变热
C.用两手相互摩擦，手掌变热 D.水蒸气推出橡胶塞的过程
2.关于温度、热量和内能，下列说法正确的是（ ）
A.0℃的冰块内能为0
B.温度高的物体具有的热量多
C.汽油机在做功冲程把机械能转化为内能
D.两个发生热传递的物体之间一定存在温度差
3.四冲程内燃机在一个循环中，机械能转化为内能的冲程是（　　）
A.B.C.D.
4.北京冬奥会以“二十四节气”作为开幕式的倒计时，彰显了中华民族悠久的文化内涵和历史积淀。下列与节气有关的物态变化，属于凝华的是（　　）
A．雨水，冰雪消融 B．立夏，雾绕山峦
C．霜降，霜满枝头 D．大寒，滴水成冰

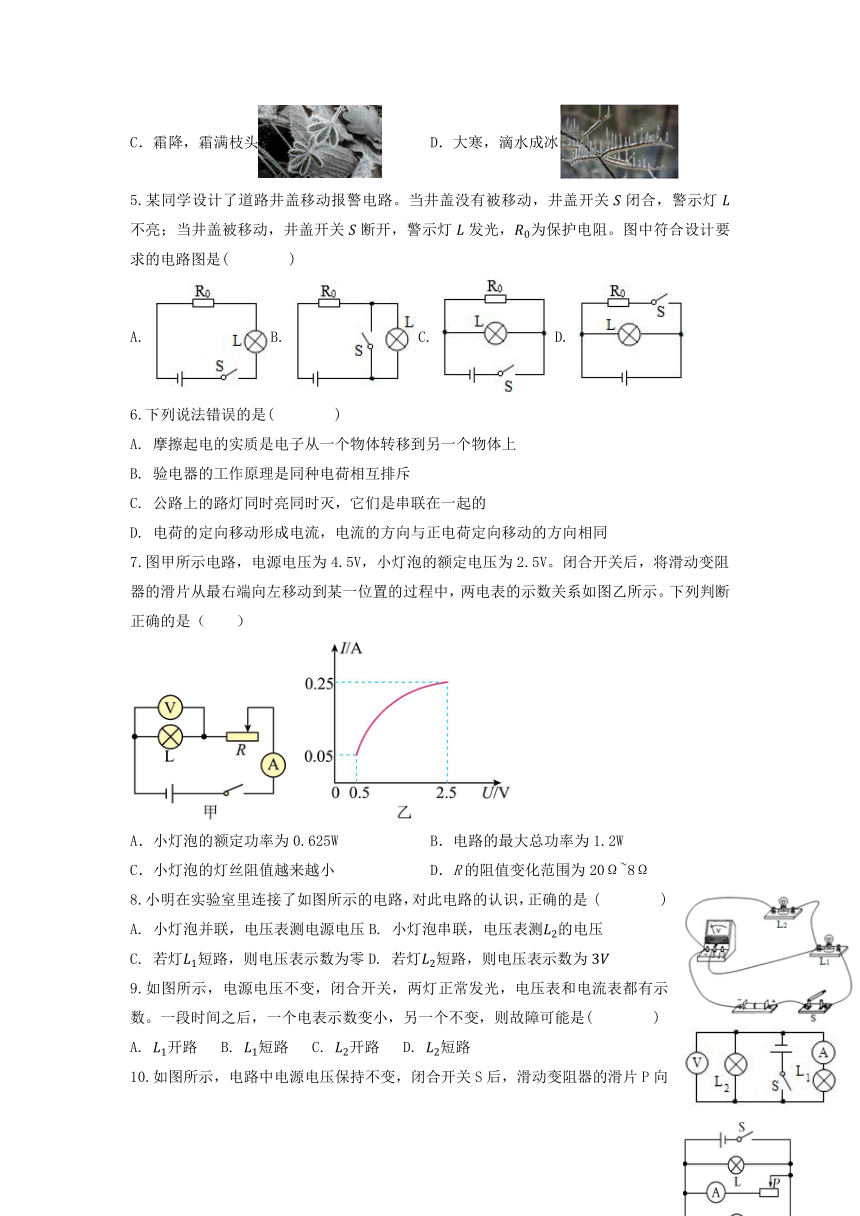

5.某同学设计了道路井盖移动报警电路。当井盖没有被移动，井盖开关闭合，警示灯不亮；当井盖被移动，井盖开关断开，警示灯发光，为保护电阻。图中符合设计要求的电路图是( )
A. B. C. D.
6.下列说法错误的是( )
A. 摩擦起电的实质是电子从一个物体转移到另一个物体上
B. 验电器的工作原理是同种电荷相互排斥
C. 公路上的路灯同时亮同时灭，它们是串联在一起的
D. 电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同
7.图甲所示电路，电源电压为4.5V，小灯泡的额定电压为2.5V。闭合开关后，将滑动变阻器的滑片从最右端向左移动到某一位置的过程中，两电表的示数关系如图乙所示。下列判断正确的是（　　）
A．小灯泡的额定功率为0.625W B．电路的最大总功率为1.2W
C．小灯泡的灯丝阻值越来越小 D．R的阻值变化范围为20Ω~8Ω
8.小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是( )
A. 小灯泡并联，电压表测电源电压B. 小灯泡串联，电压表测的电压
C. 若灯短路，则电压表示数为零D. 若灯短路，则电压表示数为
9.如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是( )
A. 开路 B. 短路 C. 开路 D. 短路

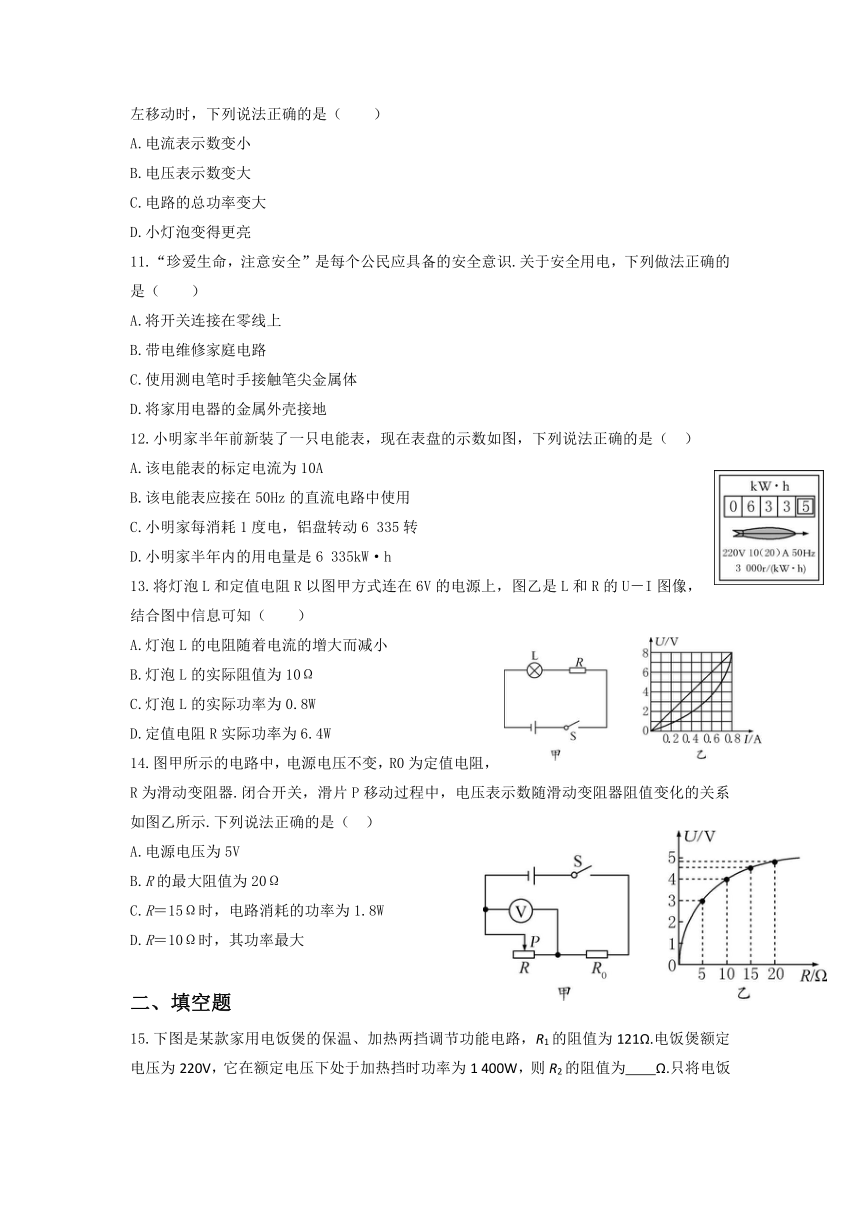

10.如图所示，电路中电源电压保持不变，闭合开关S后，滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）
A.电流表示数变小
B.电压表示数变大
C.电路的总功率变大
D.小灯泡变得更亮
11.“珍爱生命，注意安全”是每个公民应具备的安全意识.关于安全用电，下列做法正确的是（　　）
A.将开关连接在零线上
B.带电维修家庭电路
C.使用测电笔时手接触笔尖金属体
D.将家用电器的金属外壳接地
12.小明家半年前新装了一只电能表，现在表盘的示数如图，下列说法正确的是（　）
A.该电能表的标定电流为10A
B.该电能表应接在50Hz的直流电路中使用
C.小明家每消耗1度电，铝盘转动6 335转
D.小明家半年内的用电量是6 335kW·h
13.将灯泡L和定值电阻R以图甲方式连在6V的电源上，图乙是L和R的U－I图像，结合图中信息可知（　　）
A.灯泡L的电阻随着电流的增大而减小
B.灯泡L的实际阻值为10Ω
C.灯泡L的实际功率为0.8W
D.定值电阻R实际功率为6.4W
14.图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器.闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示.下列说法正确的是（　）
A.电源电压为5V
B.R的最大阻值为20Ω
C.R＝15Ω时，电路消耗的功率为1.8W
D.R＝10Ω时，其功率最大
填空题

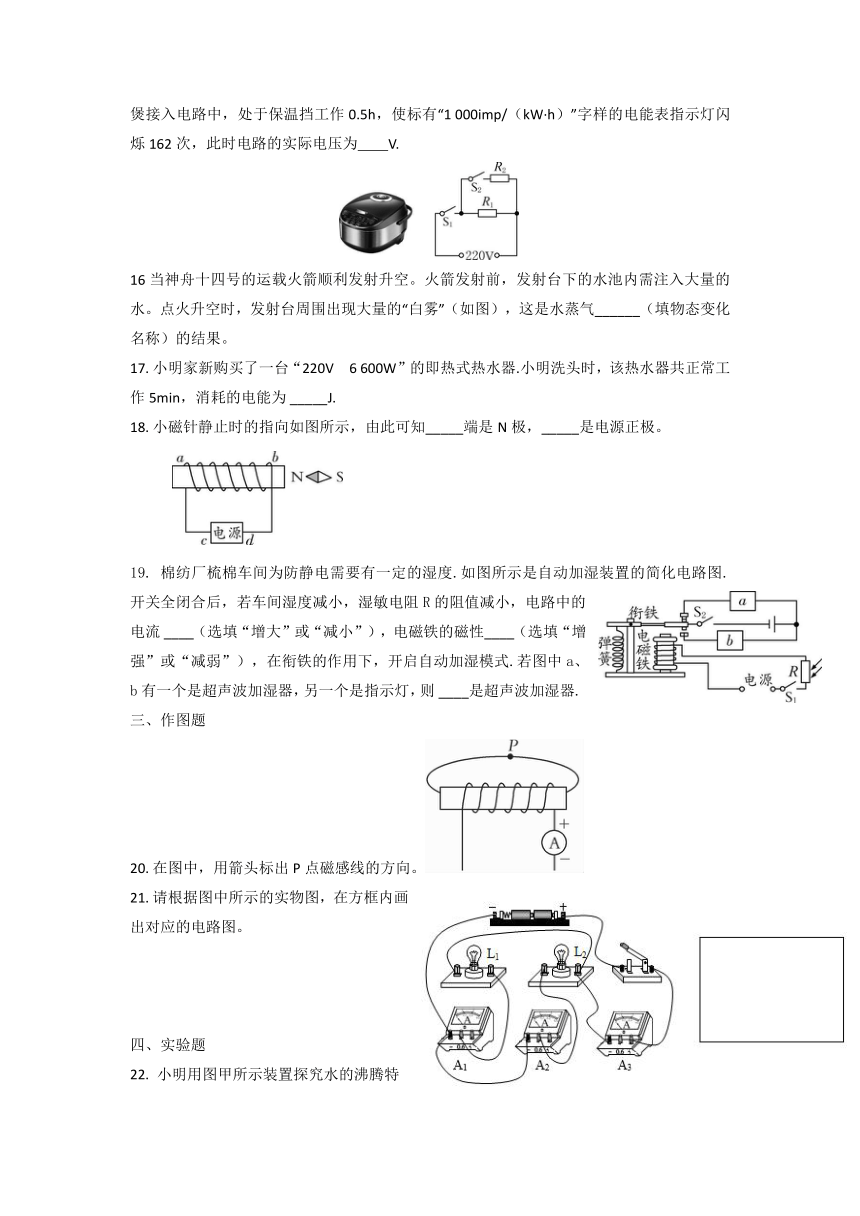

15.下图是某款家用电饭煲的保温、加热两挡调节功能电路，R1的阻值为121Ω.电饭煲额定电压为220V，它在额定电压下处于加热挡时功率为1 400W，则R2的阻值为　　Ω.只将电饭煲接入电路中，处于保温挡工作0.5h，使标有“1 000imp/（kW·h）”字样的电能表指示灯闪烁162次，此时电路的实际电压为　　V.
16当神舟十四号的运载火箭顺利发射升空。火箭发射前，发射台下的水池内需注入大量的水。点火升空时，发射台周围出现大量的“白雾”（如图），这是水蒸气______（填物态变化名称）的结果。
小明家新购买了一台“220V　6 600W”的即热式热水器.小明洗头时，该热水器共正常工作5min，消耗的电能为 _____J.
小磁针静止时的指向如图所示，由此可知_____端是N极，_____是电源正极。
棉纺厂梳棉车间为防静电需要有一定的湿度.如图所示是自动加湿装置的简化电路图.开关全闭合后，若车间湿度减小，湿敏电阻R的阻值减小，电路中的电流 ____（选填“增大”或“减小”），电磁铁的磁性____（选填“增强”或“减弱”），在衔铁的作用下，开启自动加湿模式.若图中a、b有一个是超声波加湿器，另一个是指示灯，则 ____是超声波加湿器.
作图题
在图中，用箭头标出P点磁感线的方向。
请根据图中所示的实物图，在方框内画出对应的电路图。
实验题

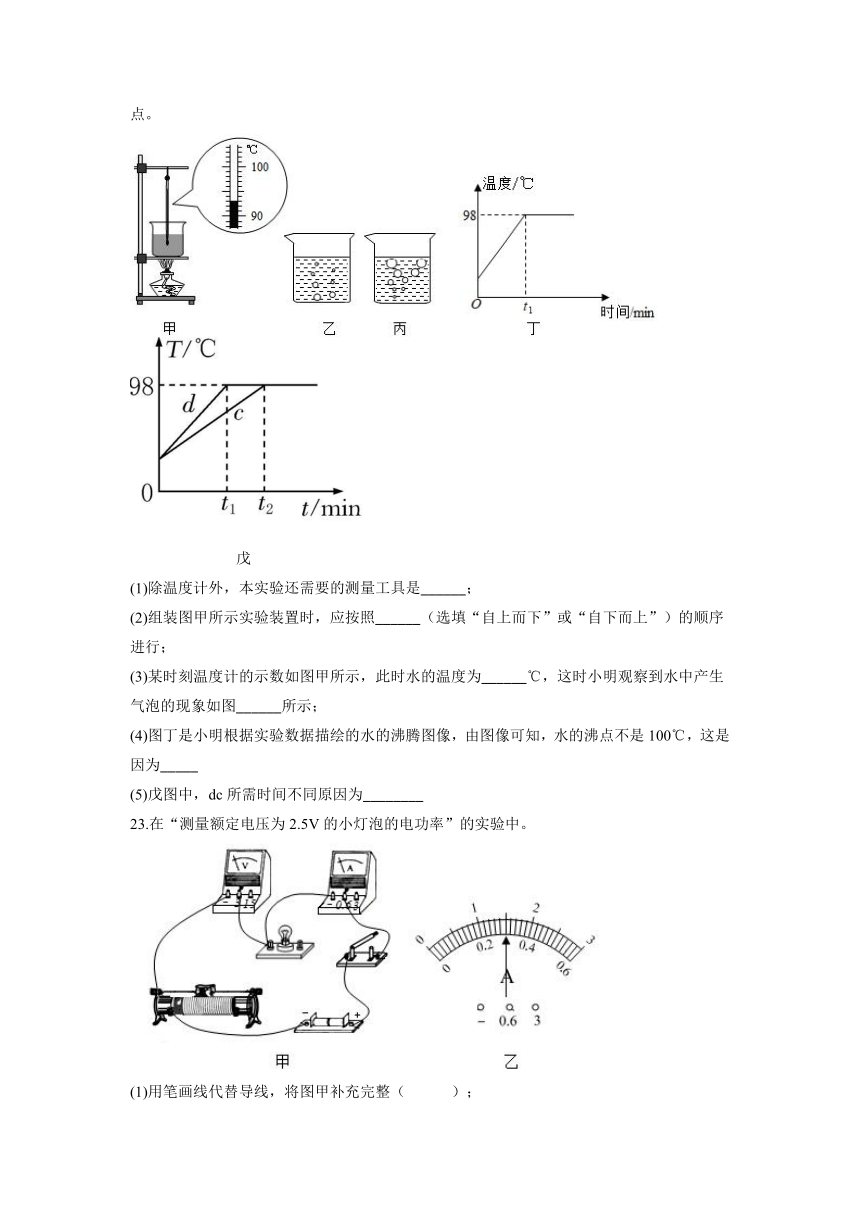

22. 小明用图甲所示装置探究水的沸腾特点。
戊
(1)除温度计外，本实验还需要的测量工具是______；
(2)组装图甲所示实验装置时，应按照______（选填“自上而下”或“自下而上”）的顺序进行；
(3)某时刻温度计的示数如图甲所示，此时水的温度为______℃，这时小明观察到水中产生气泡的现象如图______所示；
(4)图丁是小明根据实验数据描绘的水的沸腾图像，由图像可知，水的沸点不是100℃，这是因为_____
(5)戊图中，dc所需时间不同原因为________
23.在“测量额定电压为2.5V的小灯泡的电功率”的实验中。
(1)用笔画线代替导线，将图甲补充完整（ ）；
(2)正确连线后闭合开关，小灯泡不亮，电流表无示数，电压表有示数，电路故障可能是小灯泡______；
(3)排除故障后，移动滑片至某一位置时电压表的示数为2.2V，为使小灯泡正常发光，应将滑片向______（选填“左”或“右”）移动；
(4)当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定电流为______A；额定功率为______W；
(5)下表记录了部分实验数据，分析数据可知，小灯泡的电阻随电压的增大而______（选填“增大”“减小”或“不变”）；
实验序号 电压U/V 电流I/A 电功率P/W 灯泡亮度
1 1.0 0.14 0.14 很暗
2 1.7 0.22 0.374 较暗
3 2.5 正常
4 3.0 0.32 0.96 较亮
(6)若仅将小灯泡换成阻值为5Ω的定值电阻，利用本实验器材还能完成下列哪个实验______（选填序号）。
A．探究电流与电阻的关系 B．探究电流与电压的关系
24.用5Ω、10Ω、20Ω的三个定值电阻探究电流与电阻的关系，实验所用电源电压为6V。
（1）请用笔画线代替导线将图甲所示电路连接完整（滑动变阻器的滑片向右移动时电流表的示数变大）______；
（2）先将5Ω的定值电阻接入电路，闭合开关后，电流表有示数，电压表无示数，可能是定值电阻______路；
（3）排除故障后进行实验，移动滑动变阻器的滑片，当电流表的示数如图乙所示时记录数据，则本实验中控制的定值电阻两端的电压为______V；
（4）断开开关，将5Ω的定值电阻换成10Ω的定值电阻，闭合开关，应将滑动变阻器的滑片向______（选填“左”或“右”）端移动；移动滑片的过程中，眼睛应观察______表的示数；
（5）根据实验数据描绘出电流与电阻倒数的图象如图丙所示，由图象可知，电压一定时，电流与电阻成______比；
（6）分析实验数据可知，本实验所用滑动变阻器的最大阻值应不小于______Ω。
五、计算题
25.如图所示是我国自行设计研制的AG600全状态新构型灭火飞机.若该飞机以270km/h的速度匀速直线航行20min，消耗航空燃油1.35t，飞机发动机的功率为2.25×107W.（航空燃油的热值为4×107J/kg）
求：（1）消耗的航空燃油完全燃烧放出的热量是多少？（2）发动机的效率是多少？
26.某品牌浴室多功能取暖器具有灯暖和风暖两种功能，其简化电路如图所示，部分参数如表所示。当取暖器正常工作时，求：
（1）灯暖灯丝的电阻；
额定电压 220V
灯暖 额定电流2.5A
风暖 吹风机额定电流0.15
加热电阻22Ω
（2）灯暖功能10min消耗的电能；
（3）仅使用风暖功能时电路中的电流。
27.图甲是某品牌家用蛋糕机，该蛋糕机配有很多卡通模型，可以做出多种多样的创意小蛋糕，图乙是该蛋糕机的简化电路图，可以实现蛋糕机的低、中、高三挡加热功能。单独闭合开关S1时，蛋糕机处于440W的低温挡加热状态；单独闭合开关S2时，阻值为55Ω的电阻R2让蛋糕机处于中温挡加热状态，求蛋糕机正常工作时：
(1)低温挡加热电流；
(2)中温挡加热功率；
(3)高温挡加热5min消耗的电能。
参考答案
1-14 ADCCBCABACDACC
15. 48.4；198
16.液化
17.1.98×106
a；d
增大；增强；b
(1). 秒表 (2). 自下而上 (3). 93 乙 (4). 当地气压低于1标准大气压 (5)水的质量不同
(1). (2). 断路 (3). 左 (4). 0.3 0.75 (5). 增大 (6). B
24. 短 2 左 电压 反 40
25.
解：（1）
Q放＝qm＝4×107J/kg×1.35×103kg＝5.4×1010J.
（2）由P＝W/t可知
W＝Pt＝2.25×107W×20×60s＝2.7×1010J，
η＝W/Q放×100%＝2.7×1010J/5.4×1010J×100%＝50%.
26．（1）88Ω；（2）3.3×105J；（3）10.15A
解：（1）
（2）W=UI暖t=220V×2.5A×10×60s=3.3×105J
（3）
I风=I1+I2=10A+0.15A=10.15A
答：（1）灯暖灯丝的电阻为88Ω；
（2）灯暖功能10min消耗的电能为3.3×105J；
（3）仅使用风暖功能时电路中的电流为10.15A。
27.【答案】(1)2A；(2)880W；(3)
(1)
(2)P中==880W
(3)
P高温=P低温+P中温=440W+880W=1320W
W=P高温t=1320W×5×60s=3.96×105J
答：(1)低温挡加热电流是2A；
(2)中温挡加热功率是880W；
(3)高温挡加热5min消耗的电能是3.96×105J。
