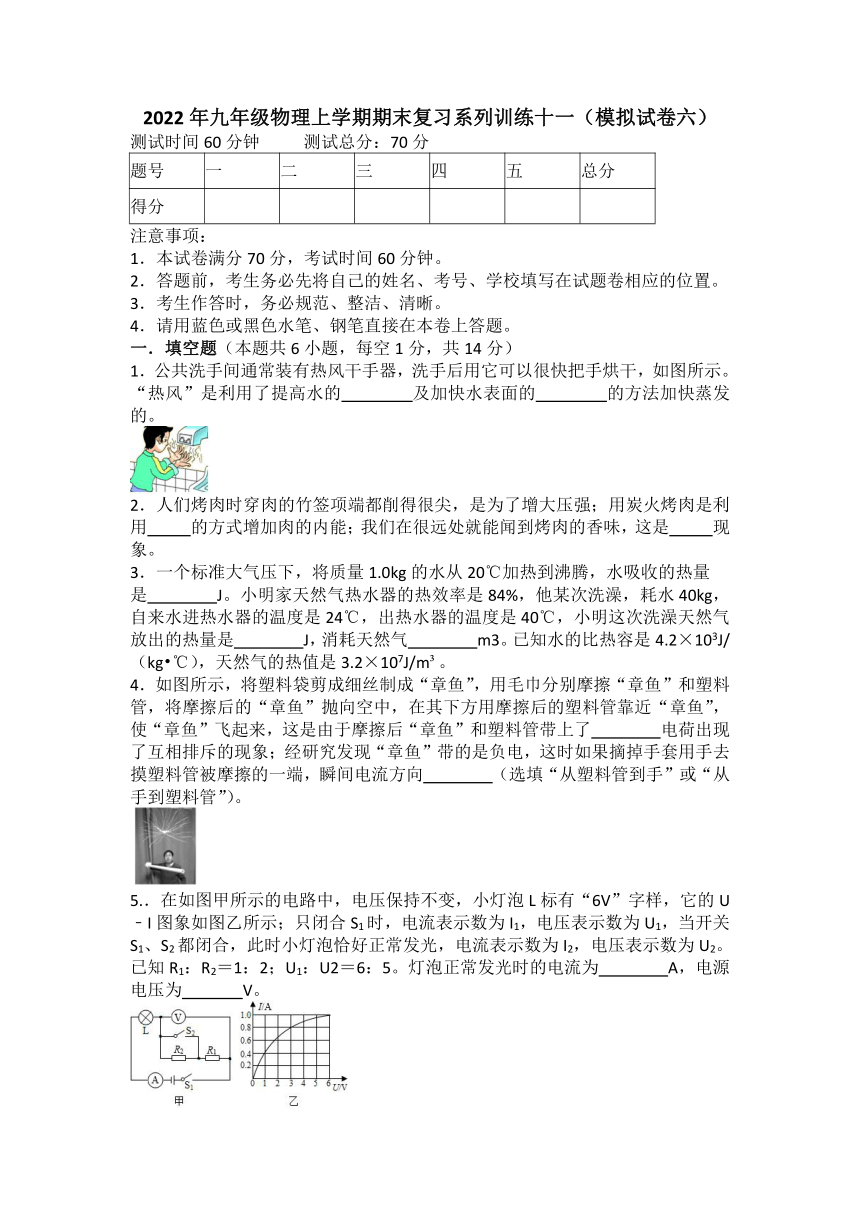

2022年九年级物理上学期期末复习系列训练十一（模拟试卷六）
测试时间60分钟 测试总分：70分
题号 一 二 三 四 五 总分
得分
注意事项：
1．本试卷满分70分，考试时间60分钟。
2．答题前，考生务必先将自己的姓名、考号、学校填写在试题卷相应的位置。
3．考生作答时，务必规范、整洁、清晰。
4．请用蓝色或黑色水笔、钢笔直接在本卷上答题。
一．填空题（本题共6小题，每空1分，共14分）
1．公共洗手间通常装有热风干手器，洗手后用它可以很快把手烘干，如图所示。“热风”是利用了提高水的 及加快水表面的 的方法加快蒸发的。
人们烤肉时穿肉的竹签项端都削得很尖，是为了增大压强；用炭火烤肉是利用 的方式增加肉的内能；我们在很远处就能闻到烤肉的香味，这是 现象。
3．一个标准大气压下，将质量1.0kg的水从20℃加热到沸腾，水吸收的热量
是 J。小明家天然气热水器的热效率是84%，他某次洗澡，耗水40kg，自来水进热水器的温度是24℃，出热水器的温度是40℃，小明这次洗澡天然气放出的热量是 J，消耗天然气 m3。已知水的比热容是4.2×103J/（kg ℃），天然气的热值是3.2×107J/m 。
4．如图所示，将塑料袋剪成细丝制成“章鱼”，用毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，使“章鱼”飞起来，这是由于摩擦后“章鱼”和塑料管带上了 电荷出现了互相排斥的现象；经研究发现“章鱼”带的是负电，这时如果摘掉手套用手去摸塑料管被摩擦的一端，瞬间电流方向 （选填“从塑料管到手”或“从手到塑料管”）。
5.．在如图甲所示的电路中，电压保持不变，小灯泡L标有“6V”字样，它的U﹣I图象如图乙所示；只闭合S1时，电流表示数为I1，电压表示数为U1，当开关S1、S2都闭合，此时小灯泡恰好正常发光，电流表示数为I2，电压表示数为U2。已知R1：R2＝1：2；U1：U2＝6：5。灯泡正常发光时的电流为 A，电源电压为 V。

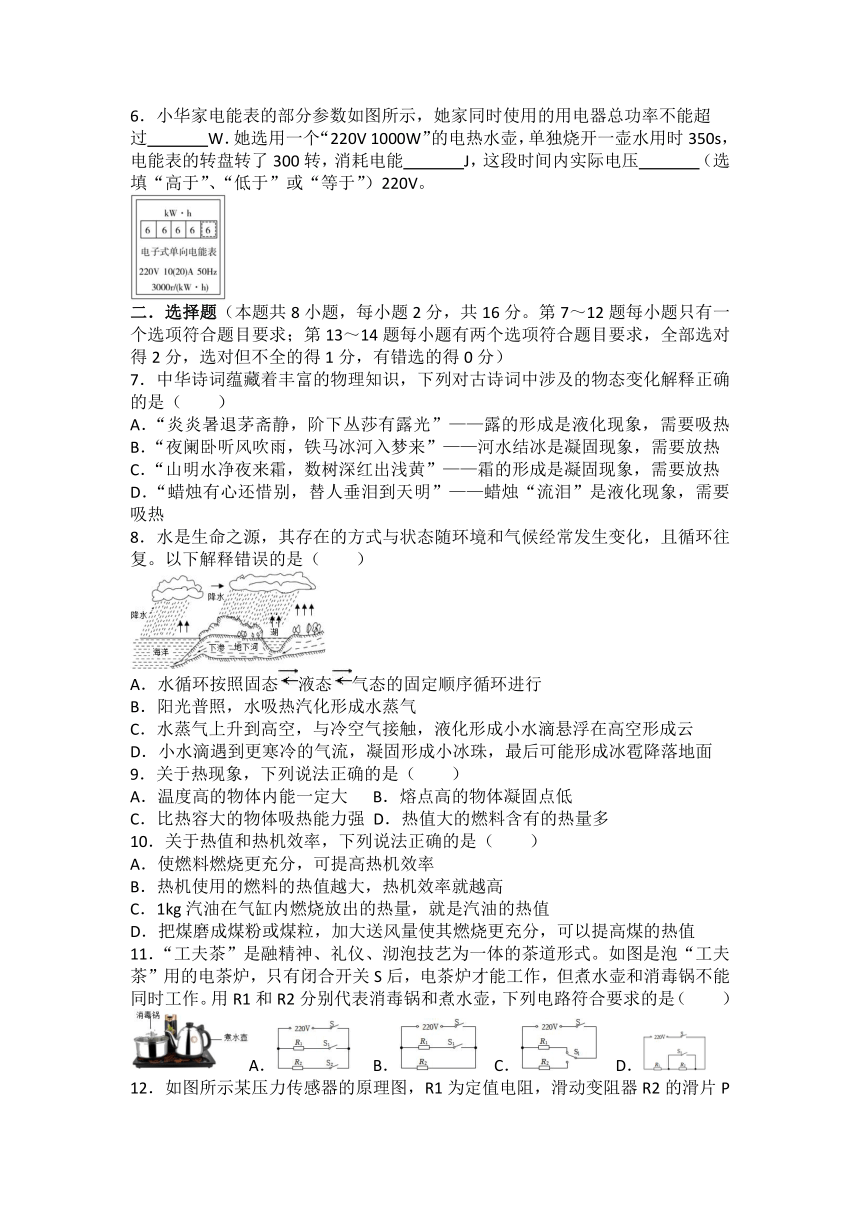

小华家电能表的部分参数如图所示，她家同时使用的用电器总功率不能超
过 W．她选用一个“220V 1000W”的电热水壶，单独烧开一壶水用时350s，电能表的转盘转了300转，消耗电能 J，这段时间内实际电压 （选填“高于”、“低于”或“等于”）220V。
二．选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．中华诗词蕴藏着丰富的物理知识，下列对古诗词中涉及的物态变化解释正确的是（ ）
A．“炎炎暑退茅斋静，阶下丛莎有露光”——露的形成是液化现象，需要吸热B．“夜阑卧听风吹雨，铁马冰河入梦来”——河水结冰是凝固现象，需要放热
C．“山明水净夜来霜，数树深红出浅黄”——霜的形成是凝固现象，需要放热
D．“蜡烛有心还惜别，替人垂泪到天明”——蜡烛“流泪”是液化现象，需要吸热
8．水是生命之源，其存在的方式与状态随环境和气候经常发生变化，且循环往复。以下解释错误的是（ ）
A．水循环按照固态液态气态的固定顺序循环进行
B．阳光普照，水吸热汽化形成水蒸气
C．水蒸气上升到高空，与冷空气接触，液化形成小水滴悬浮在高空形成云
D．小水滴遇到更寒冷的气流，凝固形成小冰珠，最后可能形成冰雹降落地面
9．关于热现象，下列说法正确的是（ ）
A．温度高的物体内能一定大 B．熔点高的物体凝固点低
C．比热容大的物体吸热能力强 D．热值大的燃料含有的热量多
10．关于热值和热机效率，下列说法正确的是（ ）
A．使燃料燃烧更充分，可提高热机效率
B．热机使用的燃料的热值越大，热机效率就越高
C．1kg汽油在气缸内燃烧放出的热量，就是汽油的热值
D．把煤磨成煤粉或煤粒，加大送风量使其燃烧更充分，可以提高煤的热值
11．“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式。如图是泡“工夫茶”用的电茶炉，只有闭合开关S后，电茶炉才能工作，但煮水壶和消毒锅不能同时工作。用R1和R2分别代表消毒锅和煮水壶，下列电路符合要求的是（ ）
A． B． C． D．

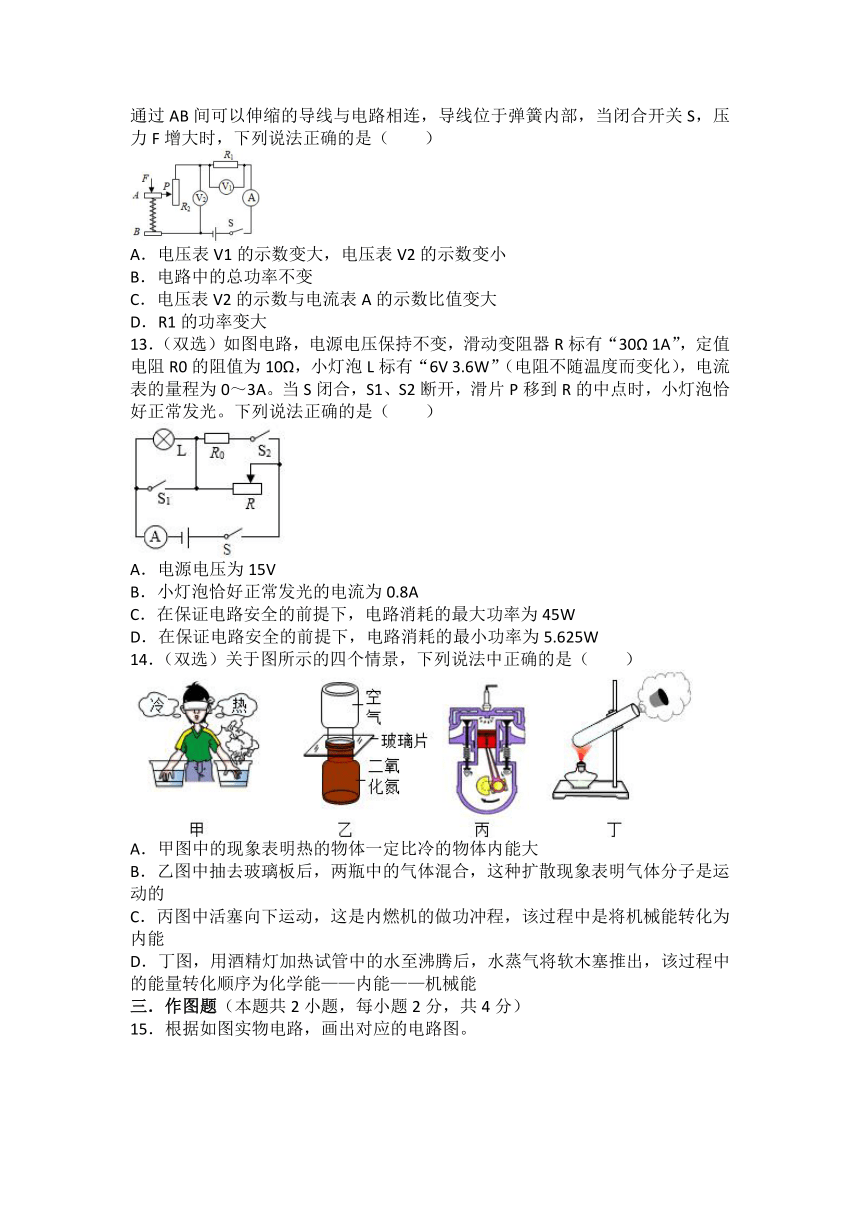

12．如图所示某压力传感器的原理图，R1为定值电阻，滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（ ）
A．电压表V1的示数变大，电压表V2的示数变小
B．电路中的总功率不变
C．电压表V2的示数与电流表A的示数比值变大
D．R1的功率变大
13．（双选）如图电路，电源电压保持不变，滑动变阻器R标有“30Ω 1A”，定值电阻R0的阻值为10Ω，小灯泡L标有“6V 3.6W”（电阻不随温度而变化），电流表的量程为0～3A。当S闭合，S1、S2断开，滑片P移到R的中点时，小灯泡恰好正常发光。下列说法正确的是（ ）
A．电源电压为15V
B．小灯泡恰好正常发光的电流为0.8A
C．在保证电路安全的前提下，电路消耗的最大功率为45W
D．在保证电路安全的前提下，电路消耗的最小功率为5.625W
14．（双选）关于图所示的四个情景，下列说法中正确的是（ ）
A．甲图中的现象表明热的物体一定比冷的物体内能大
B．乙图中抽去玻璃板后，两瓶中的气体混合，这种扩散现象表明气体分子是运动的
C．丙图中活塞向下运动，这是内燃机的做功冲程，该过程中是将机械能转化为内能
D．丁图，用酒精灯加热试管中的水至沸腾后，水蒸气将软木塞推出，该过程中的能量转化顺序为化学能——内能——机械能
三．作图题（本题共2小题，每小题2分，共4分）
15．根据如图实物电路，画出对应的电路图。
16．如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
四．实验探究题（本题共3小题，第17题5分，第18题7分，第19题6分，共18分）
17．为探究不同燃料燃烧放热能力的差异，小华设计了如图甲、乙所示的两组对比实验，实验装置完全相同。烧杯内水的初温、质量也都相同，实验中忽略热量的散失，且两种燃料燃烧时均匀放热。
（1）实验中应控制两种燃料燃烧的 （选水填“时间”“初温”或“质量”）相同，燃料完全燃烧放出热量的多少是通过 （选填“加热甲时间”或“升高的温度”）来反映的。
（2）燃料燃烧过程中，记录燃烧时间和对应的水温；燃烧完后，画出水的温度随时间变化的关系图象如图丙所示。由图可知，燃料1燃烧5min放出的热
量 （选填“大于”“小于”或“等于”）燃料2燃烧15min放出的热量，假设这一过程燃料都完全燃烧，则燃料1与燃料2的热值之比为 。
（3）实际中，该方法测量的热值会比真实值 （选填“大”或“小”），原因是 （写出一条即可）。
18．在探究通过导体的电流与导体两端电压的关系时，小明设计了如图1所示电路电源电压为3V且保持不变，R为定值电阻。
（1）在图1中请你用笔画线代替导线，将实验电连接完整，要求滑片向左移动时，电流表示数变大。
（2）连接电路时，开关应处于 状态：闭合开开关前滑动变阻器的滑片P应处于 。
（3）闭合开关S，发现电压表示数接近3V，电流表指针几乎不偏转，移动滑片P的过程中两表示数均无变化。已知导线、仪表均完好，且接触良好，则故障原因是 ；
（4）排除故障后，闭合开关S，小明改变电阻R两端的电压，进行了多次实验，实验数据记录如表。
试验次数 1 2 3 4
电压表示数U/V 1.0 1.5 2.0 2.5
电流表示数I/A 0.10 0.15 0.20 0.25
①请根据表中数据，在图2中用描点法画出导体中的电流I与导体两端电压U的关系图象。
②分析数据可得：当导体电阻一定时，导体中的电流与导体两端的电压成 ；
（5）此实验中多次测量寻找普遍规律的目的与下面的 （选填“A”或“B”）实验中多次测量的目的相同。
A.探究电流与电阻的关系
B.测量未知电阻的阻值
（6）在评估环节，该组采用了“图象法”进行数据分析除此以外，你还能从哪个方面对该实验进行评估？ 。
19．如图是小明测量小灯泡电功率的电路，小灯泡额定电压为2.5V，电阻为10Ω左右。
（1）用笔画线代替导线，将图甲电路连接完整。
正确连接电路后，闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮。电流表指针几乎不动，电压表示数接近3V且保持不变。为排除故障，小明检查了开关并拧紧两端接线柱，小芳则将小灯泡与灯座拧紧。若电路中只有一处故
障， （选填“小明”或“小芳”）排除故障的操作是正确的。
排除故障后重新闭合开关，改变滑片位置，他们根据测量数据画出了通过灯丝电流与其两端电压关系的图象如图乙。根据图象可得小灯泡的额定功率
为 W。研究发现，通过灯丝的电流与其两端电压不成正比，原因是： 。
（4）在测量小灯泡电功率拓展实验过程中，电流表坏了，他们找来一只阻值合适的定值电阻R0，设计了如图丙电路图，操作步骤如下：
①断开S1，闭合S2，移动滑动变阻器滑片，使电压表示数等于小灯泡的额定电压U额；
② ，断开S2，闭合S1，记下此时电压表示数为U；
则小灯泡额定功表达式P额＝ （用U额、U和R0表示）。
五．综合应用题（本题共2小题，第20题8分，第21题10分，共18分）
20．如图所示，鲲龙AG600是我国自主研制的首款大型水陆两栖飞机，是当今世界最大一款水陆两栖飞机，最大起飞质量为53.5t，最大飞行速度为500km/h，停在机场时轮胎接触机场地面的总面积为2.5m2。
（1）当该飞机以最大起飞质量静止在机场水平地面上时，对地面产生的压强是多大；
（2）当该飞机以最大起飞质量漂浮在海面上时，排开海水的体积是多少；
（3）某次执行任务时，AG600以最大速度匀速飞行1h，消耗燃油2×103kg，发动机推力为4.6×104N，则飞机发动机的工作效率为多少？（燃油的热值取4.6×107J/kg，海水的密度取1×103kg/m3，g取10N/kg）
产品技术规格
频率 50Hz
额定电压 220V
风扇电动机功率 110W
加热电阻R1的阻值 70Ω
加热电阻R2的阻值 40Ω
21．空气炸锅可实现“无油烹饪，更加健康”的烹饪理念。工作时，电热丝将空气加热，风扇让高温空气在一个密闭空间内形成循环热流，使食物迅速变熟并达到煎炸的效果。某品牌空气炸锅有高、低温两挡功率，其简化电路如图所示，R1、R2为阻值不变的加热电阻，为电动机，主要技术参数如表所示。把1.5kg的薯片放入炸锅，用高温挡工作10min，薯片由20℃升高到120℃，忽略薯片在加热过程中质量的变化，且薯片的比热容保持2.4×103J/（kg ℃）不变。试问：
（1）当开关S闭合时，空气炸锅处于却 （选填“高温”或“低温”）挡，薯片内能的增加是通过的 方式实现的。
（2）薯片由20℃升高120℃到吸收的热量为多少？
（3）空气炸锅处于高温挡时，通过电动机线圈的电流是多少？
（4）本次炸薯片过程中，空气炸锅消耗的电能是多少？
答案
填空题
1.温度；空气流动。
2.热传递；扩散。
3.3.36×105；3.2×106；0.1。
4.同种；从手到塑料管。
5.1.0；31。
6.4400；3.6×105J；高于。
二．选择题
7.B。
8.A。
9.C。
10.A。
11.C。
12.C。
13.AD。
14.BD。
三．作图题
15. 16.
。
四．实验探究题
17．（1）质量；升高的温度；（2）大于；3：2；（3）小；燃料1燃烧放出的热量不可能全部被水吸收。
18．
答案：（1）；（2）断开；右端；（3）电阻断路；（4）正比；（5）B；（6）本小组得出的实验结论与其他小组的是否一致；本实验的误差可能来自哪些因素；连接电路时出现过哪些失误，又是如何更正的；实验数据是否真实，得出的结论是否合理：有没有其它办法改变定值电阻两端的电压；有没有其它更好的探究方案等，（合理即可）。
19．（1）
（2）小芳；（3）0.625；小灯泡的阻值和温度有关；（4）保持滑动变阻器的滑片位置不变；。
20．解：（1）当该飞机以最大起飞质量静止在机场水平地面上时，对地面产生的压强是：
p＝＝＝＝2.14×105Pa；
（2）当该飞机以最大起飞质量漂浮在海面上时，飞机受到的浮力等于自身重力，F浮＝G物＝mg，
则排开海水的体积是：
V排＝＝＝＝53.5m3；
（3）AG600以最大速度匀速飞行1h时飞行的距离：
s＝vt＝500km/h×1h＝500km＝5×105m，
发动机推力做的功：
W＝Fs＝4.6×104N×5×105m＝2.3×1010J，
燃油放出的热量：
Q放＝m燃油q＝2×103kg×4.6×107J/kg＝9.2×1010J
飞机发动机的工作效率为：
η＝×100%＝×100%＝25%
答：（1）当该飞机以最大起飞质量静止在机场水平地面上时，对地面产生的压强是2.14×105Pa；
（2）当该飞机以最大起飞质量漂浮在海面上时，排开海水的体积是53.5m3；
（3）飞机发动机的工作效率为25%。
21．解：（1）当开关S闭合时，电阻R1被短路，电路为R2的简单电路，总电阻较小，电源电压不变，根据P＝U2/R可知总功率较大，空气炸锅处于高温挡；
薯片内能的增加是通过的热传递方式实现的。
（2）薯片吸收的热量；
Q吸＝c薯片m（t﹣t0）＝2.4×103J/（kg ℃）×1.5kg×（120℃﹣20℃）＝3.6×105J；
（3）根据P＝UI知通过电动机线圈的电流为：
I＝P电＝110V/220W＝0.5A；
（4）高温挡的总功率：P高总＝P电动机+P2＝P电动机+U2/R＝110W+（220V）2/40W＝1320W，
本次炸薯片过程中，空气炸锅消耗的电能是：
W＝P高总t＝1320W×10×60s＝7.92×105J。
答：（1）高温；热传递；（2）薯片由20℃升高120℃到吸收的热量为3.6×105J；
（3）空气炸锅处于高温挡时，通过电动机线圈的电流是0.5A；
（4）本次炸薯片过程中，空气炸锅消耗的电能是7.92×105J。
