第三章 认识电路 期末复习题-2022-2023学年教科版九年级上册物理（含答案）

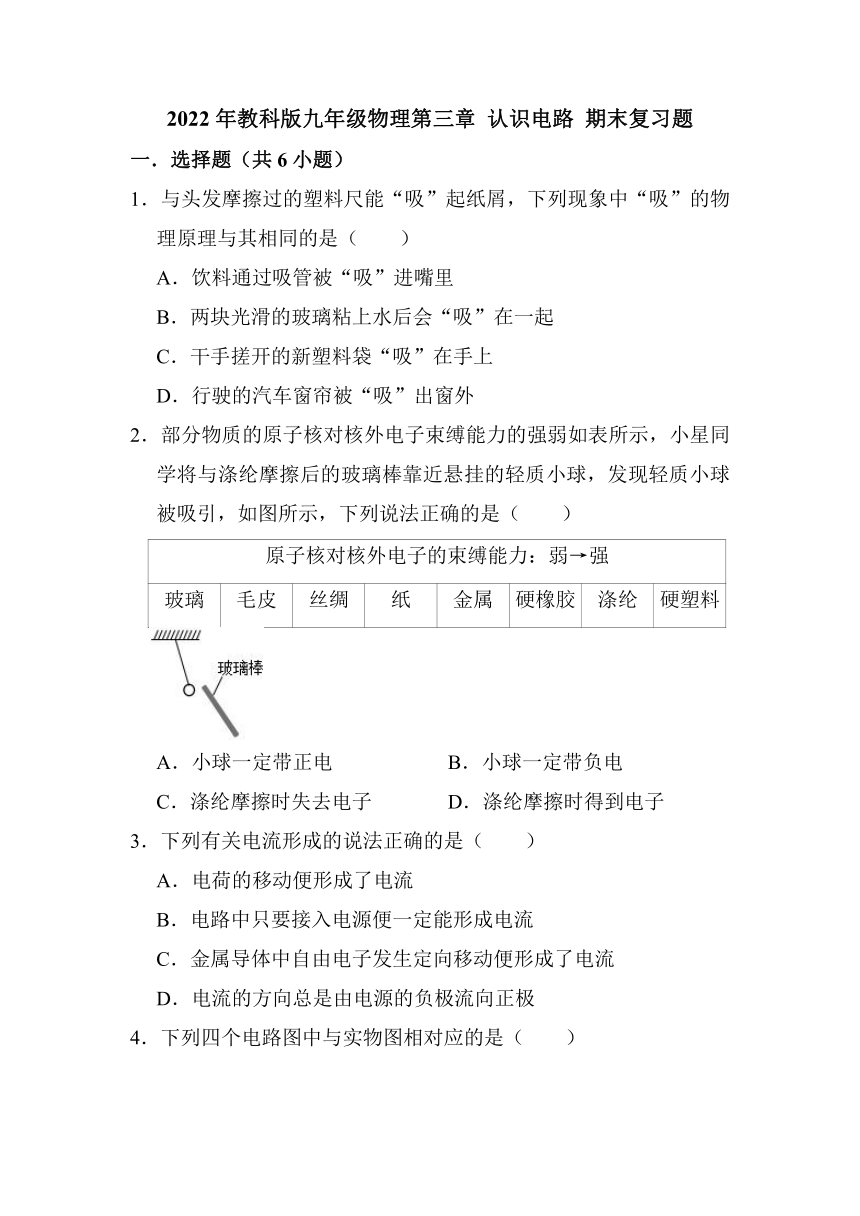

2022年教科版九年级物理第三章 认识电路 期末复习题
一．选择题（共6小题）
1．与头发摩擦过的塑料尺能“吸”起纸屑，下列现象中“吸”的物理原理与其相同的是（　　）
A．饮料通过吸管被“吸”进嘴里
B．两块光滑的玻璃粘上水后会“吸”在一起
C．干手搓开的新塑料袋“吸”在手上
D．行驶的汽车窗帘被“吸”出窗外
2．部分物质的原子核对核外电子束缚能力的强弱如表所示，小星同学将与涤纶摩擦后的玻璃棒靠近悬挂的轻质小球，发现轻质小球被吸引，如图所示，下列说法正确的是（　　）
原子核对核外电子的束缚能力：弱→强
玻璃 毛皮 丝绸 纸 金属 硬橡胶 涤纶 硬塑料
A．小球一定带正电 B．小球一定带负电
C．涤纶摩擦时失去电子 D．涤纶摩擦时得到电子
3．下列有关电流形成的说法正确的是（　　）
A．电荷的移动便形成了电流
B．电路中只要接入电源便一定能形成电流
C．金属导体中自由电子发生定向移动便形成了电流
D．电流的方向总是由电源的负极流向正极

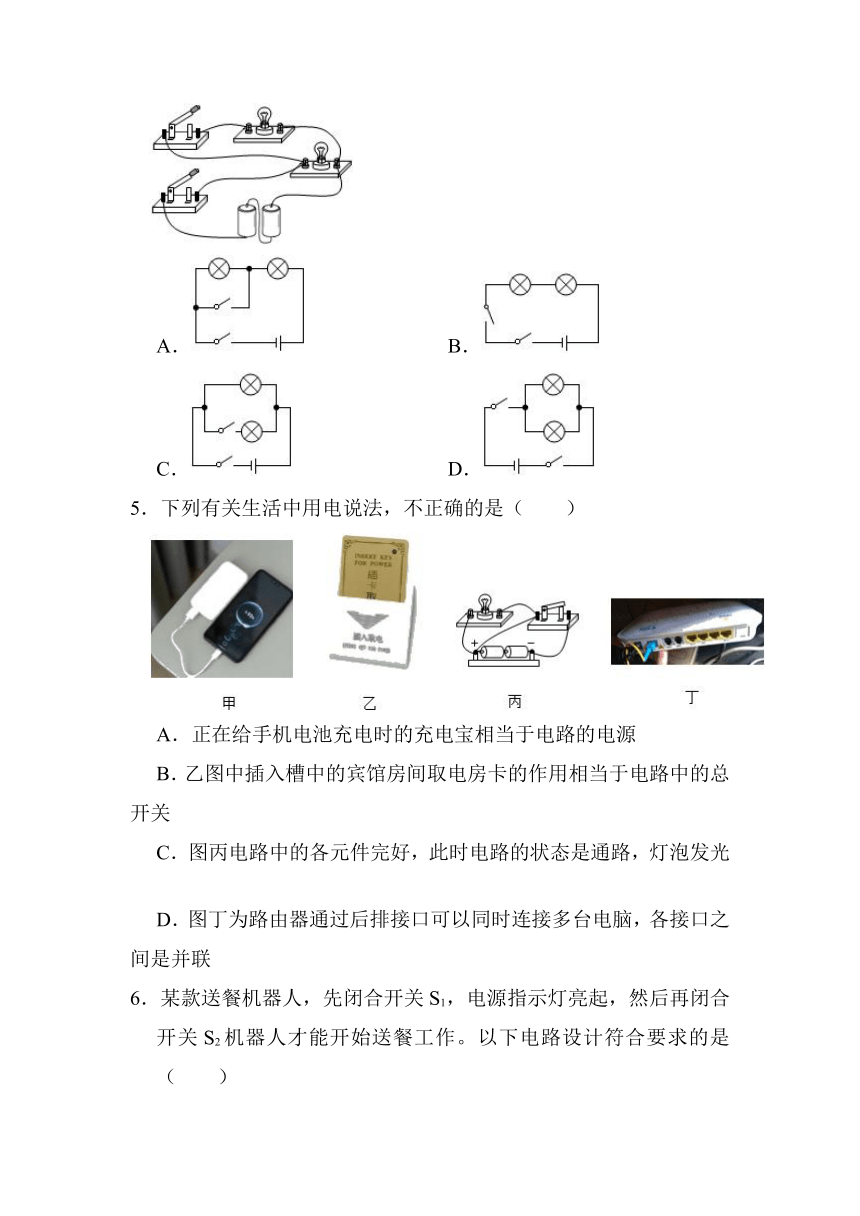

4．下列四个电路图中与实物图相对应的是（　　）
A． B．
C． D．
5．下列有关生活中用电说法，不正确的是（　　）
A．正在给手机电池充电时的充电宝相当于电路的电源
B．乙图中插入槽中的宾馆房间取电房卡的作用相当于电路中的总开关
C．图丙电路中的各元件完好，此时电路的状态是通路，灯泡发光
D．图丁为路由器通过后排接口可以同时连接多台电脑，各接口之间是并联

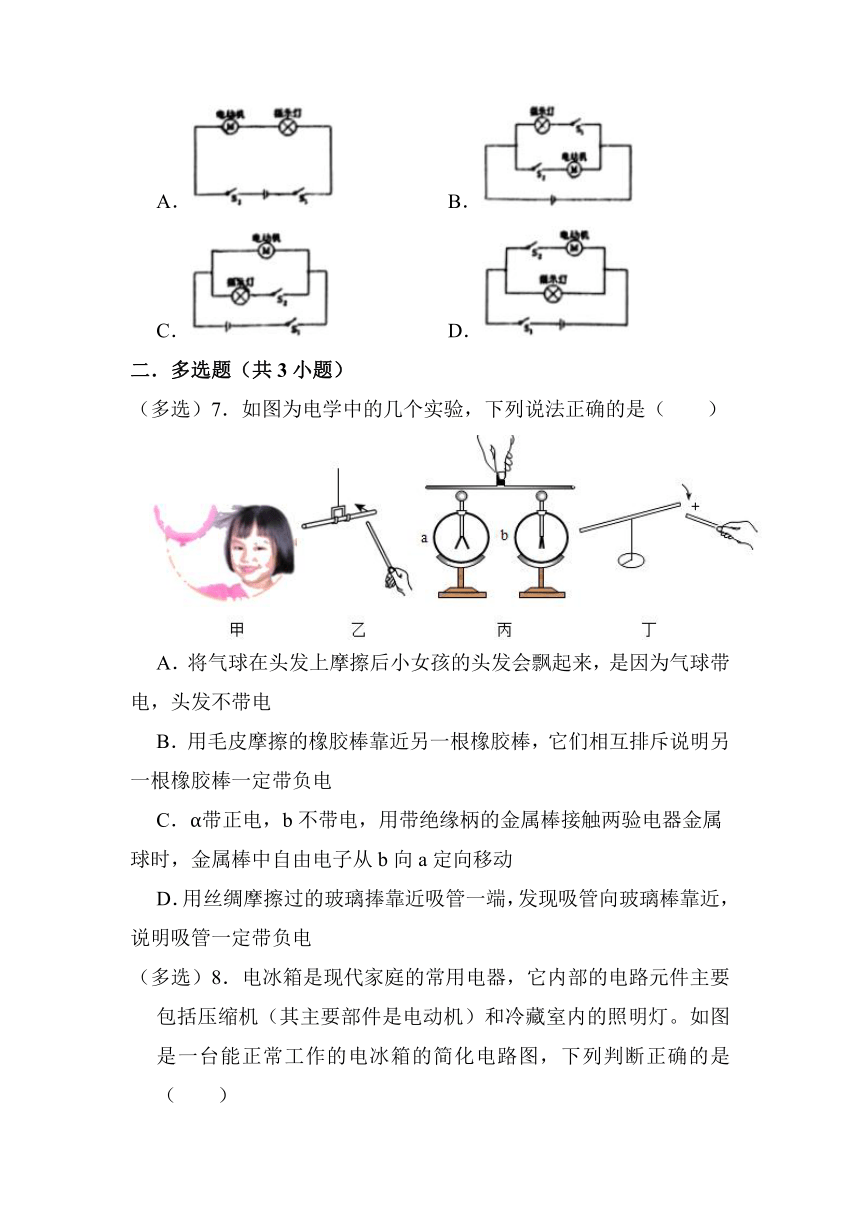

6．某款送餐机器人，先闭合开关S1，电源指示灯亮起，然后再闭合开关S2机器人才能开始送餐工作。以下电路设计符合要求的是（　　）
A． B．
C． D．
二．多选题（共3小题）
（多选）7．如图为电学中的几个实验，下列说法正确的是（　　）
A．将气球在头发上摩擦后小女孩的头发会飘起来，是因为气球带电，头发不带电
B．用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒一定带负电
C．α带正电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中自由电子从b向a定向移动
D．用丝绸摩擦过的玻璃捧靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电

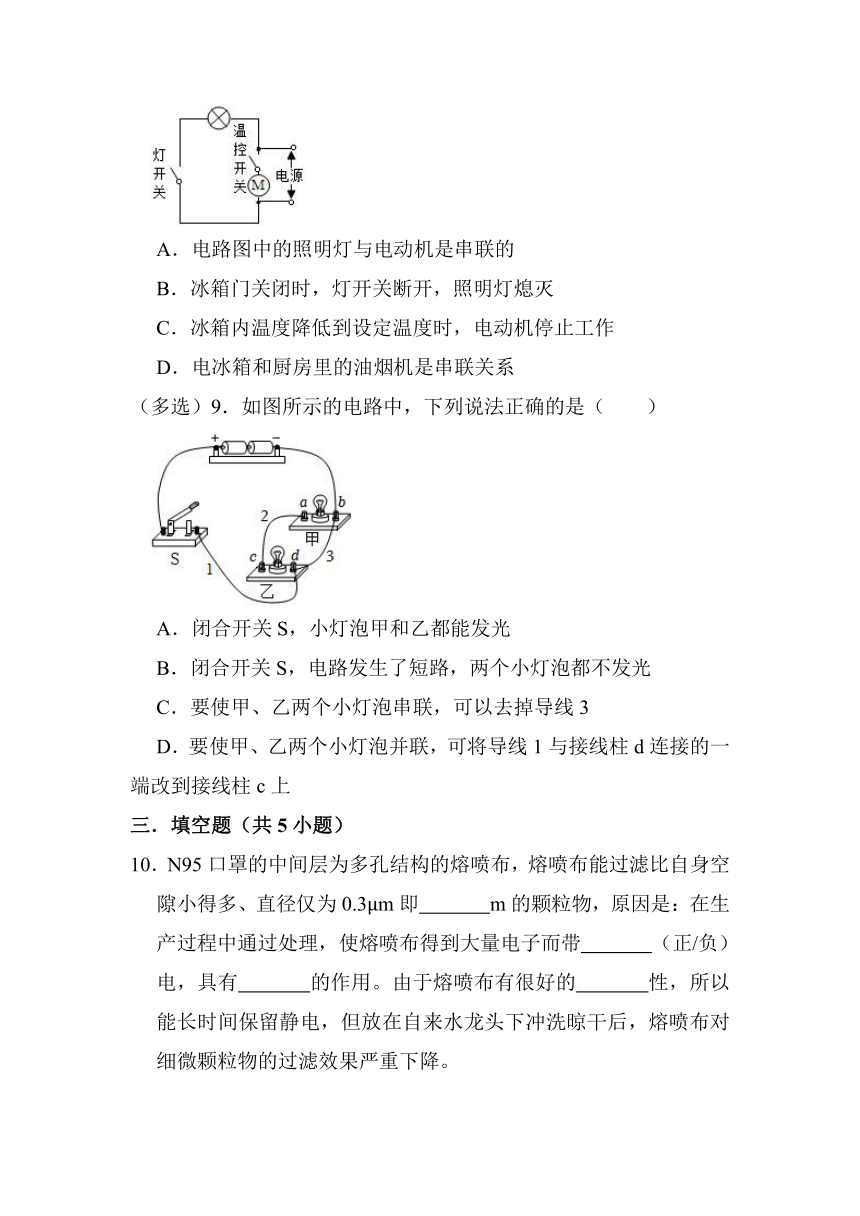

（多选）8．电冰箱是现代家庭的常用电器，它内部的电路元件主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。如图是一台能正常工作的电冰箱的简化电路图，下列判断正确的是（　　）
A．电路图中的照明灯与电动机是串联的
B．冰箱门关闭时，灯开关断开，照明灯熄灭
C．冰箱内温度降低到设定温度时，电动机停止工作
D．电冰箱和厨房里的油烟机是串联关系
（多选）9．如图所示的电路中，下列说法正确的是（　　）
A．闭合开关S，小灯泡甲和乙都能发光
B．闭合开关S，电路发生了短路，两个小灯泡都不发光
C．要使甲、乙两个小灯泡串联，可以去掉导线3
D．要使甲、乙两个小灯泡并联，可将导线1与接线柱d连接的一端改到接线柱c上
三．填空题（共5小题）
10．N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm即　 　m的颗粒物，原因是：在生产过程中通过处理，使熔喷布得到大量电子而带　 　（正/负）电，具有　 　的作用。由于熔喷布有很好的　 　性，所以能长时间保留静电，但放在自来水龙头下冲洗晾干后，熔喷布对细微颗粒物的过滤效果严重下降。

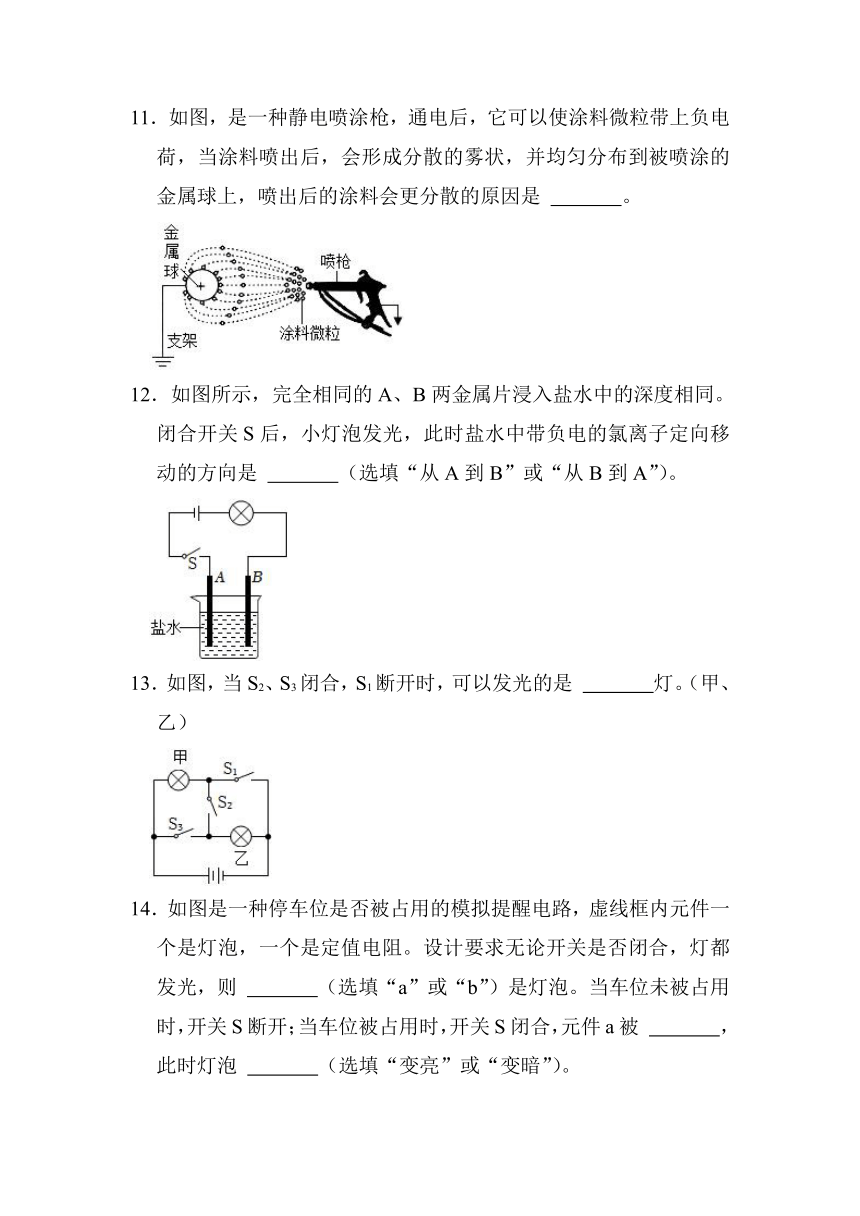

11．如图，是一种静电喷涂枪，通电后，它可以使涂料微粒带上负电荷，当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的金属球上，喷出后的涂料会更分散的原因是 　 　。
12．如图所示，完全相同的A、B两金属片浸入盐水中的深度相同。闭合开关S后，小灯泡发光，此时盐水中带负电的氯离子定向移动的方向是 　 　（选填“从A到B”或“从B到A”）。
13．如图，当S2、S3闭合，S1断开时，可以发光的是 　 　灯。（甲、乙）
14．如图是一种停车位是否被占用的模拟提醒电路，虚线框内元件一个是灯泡，一个是定值电阻。设计要求无论开关是否闭合，灯都发光，则 　 　（选填“a”或“b”）是灯泡。当车位未被占用时，开关S断开；当车位被占用时，开关S闭合，元件a被 　 　，此时灯泡 　 　（选填“变亮”或“变暗”）。
四．作图题（共2小题）
15．在图中，A、B、C、D是四个接线柱，要求：当闭合开关S1时灯L1发亮，开关S2也闭合时，灯L2才发亮，试用笔画线代替导线把有关接线柱连接起来。
16．请用笔画线代替导线，将题图中的电路完成连线，要求：滑动变阻器滑片P向右滑动时，小灯泡变暗；电流表测电路的电流；导线不能交叉。
五．综合能力题（共2小题）
17．我们的日常生活离不开厨房，请你回答下面有关厨房的一些物理问题：
（1）如图甲所示，爸爸在炒菜，满屋子都是菜的香味，这是 　 　现象，说明 　 　越高，分子运动地越 　 　；当爸爸揭开热的锅盖的时候，锅的上方会出现大量的白气，这些白气的形成是 　 　（填物态变化名称）现象。
（2）厨房里的排油烟机的照明灯是由开关S控制的，排油烟机的电动机有两个开关，当快速开关闭合时，电动机快速转动，吸力比较大，当慢速开关闭合时，电动机转速较慢，吸力较小，请根据你对排油烟机工作情况的了解，将图乙中的简易的排油烟机的元件连接成符合上述要求的正确的电路图。
18．居民楼楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。小明想利用光控开关和声控开关设计出一种电路—晚上，有人走动发出声音，灯亮；白天，不论发出多大声音，电灯也不会亮（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后经过一两分钟便自动断开）。请完成下列问题：（1）请完成方框内的电路图。
（2）晚上有人走动时，灯泡没有亮，如果电路中只有一处故障，下列原因不可能的是 　 　。
A．灯泡断路
B．声控开关断路
C．声控开关短路
D．光控开关断路
2022年教科版九年级物理第三章 认识电路 复习题
参考答案与试题解析
一．选择题（共6小题）
1．与头发摩擦过的塑料尺能“吸”起纸屑，下列现象中“吸”的物理原理与其相同的是（　　）
A．饮料通过吸管被“吸”进嘴里
B．两块光滑的玻璃粘上水后会“吸”在一起
C．干手搓开的新塑料袋“吸”在手上
D．行驶的汽车窗帘被“吸”出窗外
【分析】带电体能够吸引轻小物体；大气压能够让饮料“吸”入嘴里、让中间有水的玻璃“吸”在一起；一些物体能够被“吸”入流速大压强小的位置。
【解答】解：与头发摩擦过的塑料尺能“吸”起纸屑，这是因为带电的塑料尺可以吸引轻小物体；
A、饮料通过吸管被“吸”进嘴里，是因为嘴把管内的气体吸出，大气压把水压入嘴里，故A错误；
B、两块光滑的玻璃粘上水后，水会把两块玻璃之间的空气赶跑，里面的大气压减小，外面的大气压大于里面的大气压，大气压就把两块玻璃紧紧压在一起了，故B错误；
C、干手搓开的新塑料袋“吸”在手上，因为摩擦起电，手带了电，会吸引轻小物体，故C正确；
D、行驶的汽车，因为车外的空气流速大，压强小，车内的空气流速小、压强大，压强差就把窗帘压向窗外，故D错误。
故选：C。
2．部分物质的原子核对核外电子束缚能力的强弱如表所示，小星同学将与涤纶摩擦后的玻璃棒靠近悬挂的轻质小球，发现轻质小球被吸引，如图所示，下列说法正确的是（　　）
原子核对核外电子的束缚能力：弱→强
玻璃 毛皮 丝绸 纸 金属 硬橡胶 涤纶 硬塑料
A．小球一定带正电 B．小球一定带负电
C．涤纶摩擦时失去电子 D．涤纶摩擦时得到电子
【分析】（1）带电物体会吸附轻小颗粒物，故不能判断小球是否带电；
（2）涤纶 和玻璃棒摩擦过程中，涤纶对电子的束缚能力强，故玻璃棒会失去电子。
【解答】解：AB、涤纶和玻璃棒相互摩擦，涤纶对电子的束缚能力强，故玻璃棒失去电子，玻璃棒带正电，涤纶带的是负电，然后将该玻璃棒靠近轻质小球，发现它们相互吸引，带电物体能吸引轻小颗粒物，说明小球带负电或不带电，故AB错误；
CD．涤纶和玻璃棒摩擦过程中，涤纶对电子的束缚能力强，故涤纶会得到电子，玻璃棒失去电子，故C错误，D正确。
故选：D。
3．下列有关电流形成的说法正确的是（　　）
A．电荷的移动便形成了电流
B．电路中只要接入电源便一定能形成电流
C．金属导体中自由电子发生定向移动便形成了电流
D．电流的方向总是由电源的负极流向正极
【分析】电流是由电荷的定向移动形成的，可以是正电荷，也可以是负电荷；电路有持续电流的条件是有电压（电源）、电路是通路；物理学中规定，正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流的方向相反。
【解答】解：A、电荷只有定向移动才能形成电流，故A错误；
B、电路中有电流的条件是有电压（电源）、电路是通路，缺一不可，故B错误；
C、电荷的定向移动形成电流，正负电荷均可，金属导体中的自由电子是负电苛，所以金属导体中自由电子发生定向移动便形成了电流，故C正确；
D、在电源外部，电流的方向是由正极流向负极；在电源内部，电流的方向是由负极流向正极，故D错误。
故选：C。
4．下列四个电路图中与实物图相对应的是（　　）
A． B．
C． D．
【分析】由实物图可知，电流从电源的正极出发，分别流经两个灯泡，两灯并联，一只开关在支路上控制一个灯泡，另一只开关在干路上，对照各选项的电路图可做出判断。
【解答】解：由实物图可知，电流从电源的正极出发，分别流经两个灯泡，两灯并联，一只开关在支路上控制一个灯泡，另一只开关在干路上；
A、开关断开，两灯泡串联，开关闭合后，一只灯泡被短路，故A不符合题意；
B、两只灯泡串联，故B不符合题意；
C、电流从电源的正极出发，分别流经两个灯泡，两灯并联，一只开关在支路上控制一个灯泡，另一只开关在干路上，故C符合题意；
D、两灯并联，一只开关在支路上控制灯泡，干路上有两个开关，比实物图多了一个开关，故D不符合题意。
故选：C。
5．下列有关生活中用电说法，不正确的是（　　）
A．正在给手机电池充电时的充电宝相当于电路的电源
B．乙图中插入槽中的宾馆房间取电房卡的作用相当于电路中的总开关
C．图丙电路中的各元件完好，此时电路的状态是通路，灯泡发光
D．图丁为路由器通过后排接口可以同时连接多台电脑，各接口之间是并联
【分析】（1）电源是提供电能的装置，用电器是消耗电能的装置；
（2）总开关是控制电路通断的元件；
（3）根据电流的流向可做出判断；不经过用电器直接将电源的两极连接起来会形成短路；
（4）并联电路中各用电器互不影响可以独立工作。
【解答】解：A、正在给手机电池充电时的充电宝为手机提供了电能，相当于电路的电源，故A正确；
B、插入槽中的宾馆房间取电房卡的作用相当于电路中的总开关，可以控制电路的通断，故B正确；
C、图中电流从电源正极出发，经开关后直接回到电源负极，会形成电源短路，灯泡不能工作，且会损坏电源，故C错误；
D、路由器通过后排接口可以同时连接多台电脑，互不影响，因此，各接口之间是并联，故D正确。
故选：C。
6．某款送餐机器人，先闭合开关S1，电源指示灯亮起，然后再闭合开关S2机器人才能开始送餐工作。以下电路设计符合要求的是（　　）
A． B．
C． D．
【分析】由题知，闭合开关S1，电源指示灯亮；再闭合开关S2，机器人才开始工作（电动机工作），据此根据串并联电路特点分析解答。
【解答】解：由题知，闭合开关S1，电源指示灯亮；再闭合开关S2，电动机开始工作，说明指示灯与电动机互不影响，所以是并联的；
且S1闭合后，再闭合S2电动机才开始工作，说明S1在干路上控制整个电路，S2只控制电动机，即S2在电动机支路上。由各选项图可知，D符合要求，ABC不符合要求。
故选：D。
二．多选题（共3小题）
（多选）7．如图为电学中的几个实验，下列说法正确的是（　　）
A．将气球在头发上摩擦后小女孩的头发会飘起来，是因为气球带电，头发不带电
B．用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒一定带负电
C．α带正电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中自由电子从b向a定向移动
D．用丝绸摩擦过的玻璃捧靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电
【分析】（1）摩擦起电的实质是电荷（电子）的转移，使两个物体带上异种电荷；
（2）电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引，带电体能够吸引轻小物体；
（3）接触带电的过程是电子的转移，规定正电荷定向移动的方向为电流的方向。
【解答】解：A、气球在头发上摩擦后小女孩的头发会飘起来，是因为气球和头发带异种电荷，相互吸引，故A错误；
B、毛皮摩擦的橡胶棒带负电，靠近另一根橡胶棒，它们相互排斥说明两根橡胶棒带同种电荷，另一根橡胶棒一定带负电，故B正确；
C、接触带电的过程是电子的转移。所以a带正电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中自由电子从b向a定向移动，故C正确；
D、用丝绸摩擦过的玻璃捧带正电，靠近吸管一端，发现吸管向玻璃棒靠近，带电体有吸引轻小物体的性质，说明吸管可能带负电，也可能不带电，故D错误。
故选：BC。
（多选）8．电冰箱是现代家庭的常用电器，它内部的电路元件主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。如图是一台能正常工作的电冰箱的简化电路图，下列判断正确的是（　　）
A．电路图中的照明灯与电动机是串联的
B．冰箱门关闭时，灯开关断开，照明灯熄灭
C．冰箱内温度降低到设定温度时，电动机停止工作
D．电冰箱和厨房里的油烟机是串联关系
【分析】（1）串联电路电流只有一条路径，各处电流相等，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等；
（2）冰箱门在电路中相当于一个开关，和照明灯串联，控制照明灯的工作；
（3）温控开关可以根据设定温度实现自动断开与闭合。
【解答】解：
A、由图知，温控开关闭合，电动机工作；灯开关闭合，照明灯工作；电动机和照明灯工作过程互不影响，所以是并联，故A错误；
B、关上冰箱门时，灯开关自动断开，照明灯熄灭，故B正确；
C、冰箱内温度降低到设定温度时，温控开关自动断开，电动机停止工作，这是压缩机工作的一般原理，故C正确；
D、电冰箱和厨房里的油烟机能够独立工作，是并联关系，故D错误。
故选：BC。
（多选）9．如图所示的电路中，下列说法正确的是（　　）
A．闭合开关S，小灯泡甲和乙都能发光
B．闭合开关S，电路发生了短路，两个小灯泡都不发光
C．要使甲、乙两个小灯泡串联，可以去掉导线3
D．要使甲、乙两个小灯泡并联，可将导线1与接线柱d连接的一端改到接线柱c上
【分析】（1）电路有通路、断路、短路三种状态，小灯泡只有在通路的电路中才会发光；
（2）让小灯泡发光的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径；另一种是并联，在并联电路中电流有多条流通路径；
（3）短路是指不经过用电器将电源两极用导线直接连接的电路。
【解答】解：
AB、开关闭合后，电流将从电源正极经过开关、导线1、3直接回到电源负极，造成电源短路，两只灯泡都不发光，故A错误，B正确；
C、由于电流将从电源正极经过开关、导线2、3直接回到电源负极，造成电源短路，则去掉导线3，电流将从电源正极经过开关后，依次流入乙灯、甲灯，最后流回负极，则两灯串联，故C正确；
D、将导线1与接线柱d连接的一端改到接线柱c或a上，开关闭合后，电流将从电源正极经过开关、分别流入两灯，则两灯并联，故D正确。
故选：BCD。
三．填空题（共5小题）
10．N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm即　3×10﹣7m　m的颗粒物，原因是：在生产过程中通过处理，使熔喷布得到大量电子而带　负　（正/负）电，具有　吸引轻小物体　的作用。由于熔喷布有很好的　绝缘　性，所以能长时间保留静电，但放在自来水龙头下冲洗晾干后，熔喷布对细微颗粒物的过滤效果严重下降。
【分析】（1）根据长度单位之间的换算关系解答（1μm＝10﹣6m）；
（2）自由电子带负电荷，带电体能吸引轻小物体；
（3）不容易导电的物体叫做绝缘体，如：橡胶、玻璃、塑料等。
【解答】解：
（1）因为1μm＝10﹣6m，所以0.3μm＝0.3×10﹣6m＝3×10﹣7m；
（2）N95口罩在生产过程中通过处理，使熔喷布得到大量电子而带负电荷，由于带电体能吸引轻小物体，进而吸附一些粒径较小的污染物，甚至病毒这种纳米级的物质也会被吸附；
（3）因为N95口罩外层隔离层和内层亲肤层的无纺布属于绝缘材料，不容易导电，使熔喷布上的静电不会很快消失。
故答案为：3×10﹣7； 负；吸引轻小物体；绝缘。
11．如图，是一种静电喷涂枪，通电后，它可以使涂料微粒带上负电荷，当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的金属球上，喷出后的涂料会更分散的原因是 　同种电荷互相排斥　。
【分析】同种电荷互相排斥，异种电荷互相吸引。
【解答】解：静电喷涂枪通电后，它可以使涂料微粒带上负电荷，当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的金属球上，喷出后的涂料会更分散的原因是涂料微粒带有负电荷，同种电荷互相排斥。
故答案为：同种电荷互相排斥。
12．如图所示，完全相同的A、B两金属片浸入盐水中的深度相同。闭合开关S后，小灯泡发光，此时盐水中带负电的氯离子定向移动的方向是 　从A到B　（选填“从A到B”或“从B到A”）。
【分析】规定正电荷定向移动的方向是电流的方向，负电荷的定向移动方向与电流方向相反。在电源的外部，电流的方向是从正极流向负极。
【解答】解：闭合开关后，小灯泡发光，电流方向是B到A，所以盐水中带负电的氯离子定向移动的方向是从A到B。
故答案为：从A到B。
13．如图，当S2、S3闭合，S1断开时，可以发光的是 　乙　灯。（甲、乙）
【分析】根据开关的闭合情况分析电路的连接方式。
【解答】解：当S2、S3闭合，S1断开时，甲灯被短路，不发光；乙灯接入电路，只有乙灯发光。
故答案为：乙。
14．如图是一种停车位是否被占用的模拟提醒电路，虚线框内元件一个是灯泡，一个是定值电阻。设计要求无论开关是否闭合，灯都发光，则 　b　（选填“a”或“b”）是灯泡。当车位未被占用时，开关S断开；当车位被占用时，开关S闭合，元件a被 　短路　，此时灯泡 　变亮　（选填“变亮”或“变暗”）。
【分析】图中开关S与a处元件并联，根据无论开关是否闭合，灯都发光分析a、b处的元件；比较开关S断开和闭合情况下灯泡的实际功率变化，从而判断灯泡的亮度变化。
【解答】解：由图知，S断开时，a、b处的元件串联在电路中，S闭合时，a处的元件短路，电路为b元件的简单电路。根据设计要求无论开关是否闭合，灯都发光可知，a处是定值电阻，b处灯泡；
开关闭合后，只有b处灯泡连入电路中，由串联电路特点和欧姆定律知，通过灯泡的电流和其两端电压增大，由P＝UI知，灯泡的实际功率变大，所以灯泡变亮。
故答案为：b；短路；变亮。
四．作图题（共2小题）
15．在图中，A、B、C、D是四个接线柱，要求：当闭合开关S1时灯L1发亮，开关S2也闭合时，灯L2才发亮，试用笔画线代替导线把有关接线柱连接起来。
【分析】根据题意分析灯泡的连接方式和开关的作用，然后连接电路图。
【解答】解：根据题意可知，当闭合开关S1时灯L1发亮，开关S2也闭合时，灯L2才发亮，这说明开关S2控制灯L2，由于两灯能够不同时亮，说明是并联，又因为开关S1能控制两盏灯，说明在干路上，电路图如下所示：
16．请用笔画线代替导线，将题图中的电路完成连线，要求：滑动变阻器滑片P向右滑动时，小灯泡变暗；电流表测电路的电流；导线不能交叉。
【分析】滑动变阻器滑片P向右滑动时，小灯泡变暗，这是说明通过小灯泡的电流变小，电流中的电阻变大，据此分析滑动变阻器的连接方式。
【解答】解：根据题意可知，滑动变阻器滑片P向右滑动时，小灯泡变暗，说明电路中电流减小，根据欧姆定律可知，电路中的总电阻变大，变阻器连入电路的阻值变大，所以应将其A接线柱接入电路，滑动变阻器应“一上一下”串联接入电路，电流表串联在电路中，在不知道电路中电流大小的情况下，电流表选择0～3A的量程，如图所示：
五．综合能力题（共2小题）
17．我们的日常生活离不开厨房，请你回答下面有关厨房的一些物理问题：
（1）如图甲所示，爸爸在炒菜，满屋子都是菜的香味，这是 　扩散　现象，说明 　温度　越高，分子运动地越 　快　；当爸爸揭开热的锅盖的时候，锅的上方会出现大量的白气，这些白气的形成是 　液化　（填物态变化名称）现象。
（2）厨房里的排油烟机的照明灯是由开关S控制的，排油烟机的电动机有两个开关，当快速开关闭合时，电动机快速转动，吸力比较大，当慢速开关闭合时，电动机转速较慢，吸力较小，请根据你对排油烟机工作情况的了解，将图乙中的简易的排油烟机的元件连接成符合上述要求的正确的电路图。
【分析】（1）满屋子都是菜的香味，这是扩散现象，温度越高，分子运动地越快；白气的形成是水蒸气遇冷液化形成的；
（2）由题意可知照明灯与电动机的连接方式和开关的作用，据此连接电路图。
【解答】解：（1）炒菜时，满屋子都是菜的香味，这是扩散现象，说明分子在不停地做无规则运动，且温度越高，分子运动地越快；
揭开热的锅盖的时候，锅的上方会出现大量的白气，这些白气是水蒸气遇冷液化形成的；
（2）由题意可知，照明灯和电动机应该是并联关系，开关S控制灯泡，快速开关和慢速开关并联，都可以控制电动机，故电路图如下：
故答案为：（1）扩散；温度；快；液化；（2）见上图。
18．居民楼楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。小明想利用光控开关和声控开关设计出一种电路—晚上，有人走动发出声音，灯亮；白天，不论发出多大声音，电灯也不会亮（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后经过一两分钟便自动断开）。请完成下列问题：（1）请完成方框内的电路图。
（2）晚上有人走动时，灯泡没有亮，如果电路中只有一处故障，下列原因不可能的是 　C　。
A．灯泡断路
B．声控开关断路
C．声控开关短路
D．光控开关断路
【分析】（1）电路中开关控制用电器时，开关和用电器是串联的；光控开关和声控开关同时控制一盏灯，同时符合光暗到一定程度，而且有一定的声音时电灯才发光，两个开关和灯泡应该是串联的；
（2）灯泡不发光，故障一般有两种：断路或灯泡短路。
【解答】解：（1）由题知，晚上，有人走动发出声音，灯亮；白天，无论发出多大声音，电灯也不会亮，说明两个开关不能独立工作，即两个开关应串联，再和灯泡串联。设计电路图如下：
；
（2）晚上有人走动时，灯泡没有亮，若灯泡短路，则电源会被短路，所以该电路出现了断路现象：当灯泡断路、声控开关断路、光控开关断路时，灯泡都不会发光；当声控开关短路时，相当于声控开关是闭合，灯泡会发光，故C符合题意。
故答案为：（1）见解析；（2）C。
