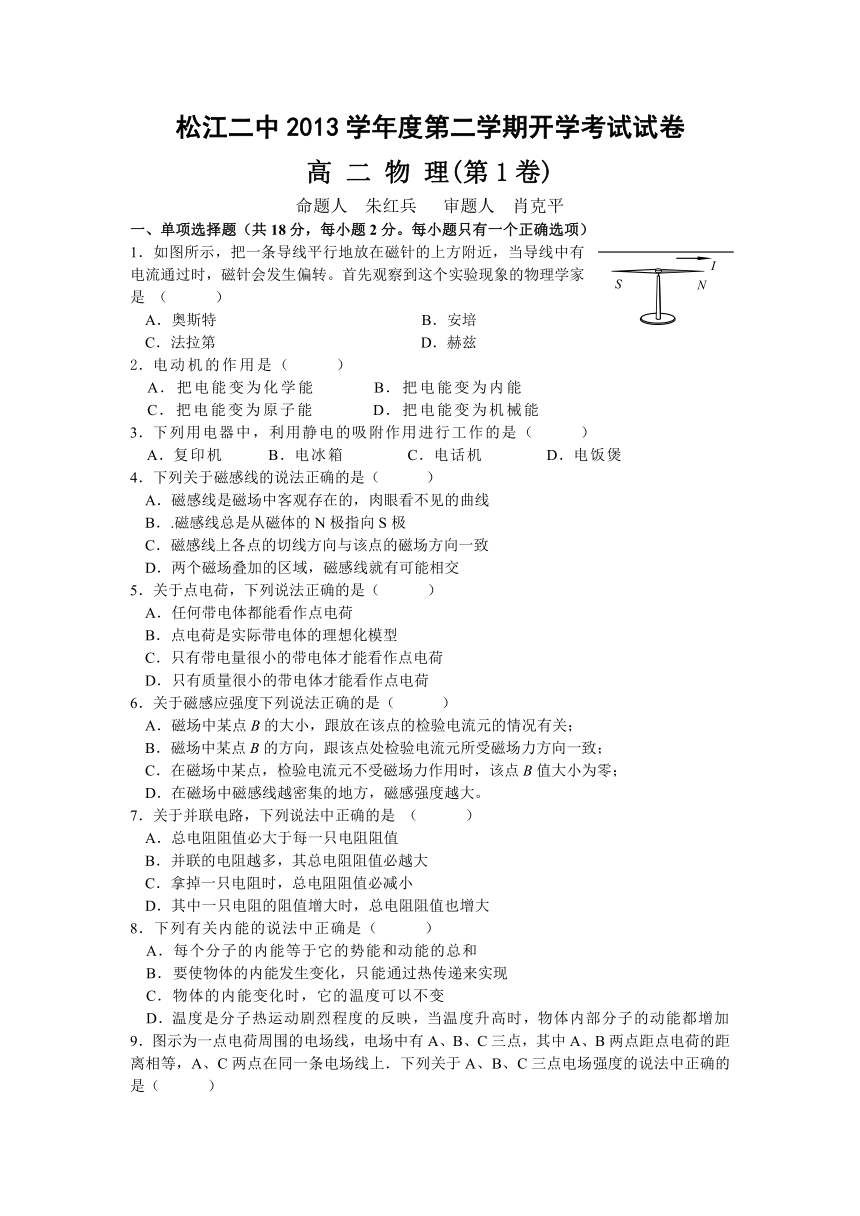

松江二中2013学年度第二学期开学考试试卷
高 二 物 理(第1卷)
命题人 朱红兵 审题人 肖克平
一、单项选择题（共18分，每小题2分。每小题只有一个正确选项）
1．如图所示，把一条导线平行地放在磁针的上方附近，当导线中有电流通过时，磁针会发生偏转。首先观察到这个实验现象的物理学家是 （ ）
A．奥斯特 B．安培
C．法拉第 D．赫兹
2．电动机的作用是（ ）
A．把电能变为化学能 B．把电能变为内能
C．把电能变为原子能 D．把电能变为机械能
3．下列用电器中，利用静电的吸附作用进行工作的是（ ）
A．复印机 B．电冰箱 C．电话机 D．电饭煲
4．下列关于磁感线的说法正确的是（ ）
A．磁感线是磁场中客观存在的，肉眼看不见的曲线
B．.磁感线总是从磁体的N极指向S极
C．磁感线上各点的切线方向与该点的磁场方向一致
D．两个磁场叠加的区域，磁感线就有可能相交
5．关于点电荷，下列说法正确的是（ ）
A．任何带电体都能看作点电荷
B．点电荷是实际带电体的理想化模型
C．只有带电量很小的带电体才能看作点电荷
D．只有质量很小的带电体才能看作点电荷
6．关于磁感应强度下列说法正确的是（ ）
A．磁场中某点B的大小，跟放在该点的检验电流元的情况有关；
B．磁场中某点B的方向，跟该点处检验电流元所受磁场力方向一致；
C．在磁场中某点，检验电流元不受磁场力作用时，该点B值大小为零；
D．在磁场中磁感线越密集的地方，磁感强度越大。
7．关于并联电路，下列说法中正确的是 （ ）
A．总电阻阻值必大于每一只电阻阻值
B．并联的电阻越多，其总电阻阻值必越大
C．拿掉一只电阻时，总电阻阻值必减小
D．其中一只电阻的阻值增大时，总电阻阻值也增大
8．下列有关内能的说法中正确是（ ）
A．每个分子的内能等于它的势能和动能的总和
B．要使物体的内能发生变化，只能通过热传递来实现
C．物体的内能变化时，它的温度可以不变
D．温度是分子热运动剧烈程度的反映，当温度升高时，物体内部分子的动能都增加
9．图示为一点电荷周围的电场线，电场中有A、B、C三点，其中A、B两点距点电荷的距离相等，A、C两点在同一条电场线上．下列关于A、B、C三点电场强度的说法中正确的是（ ）

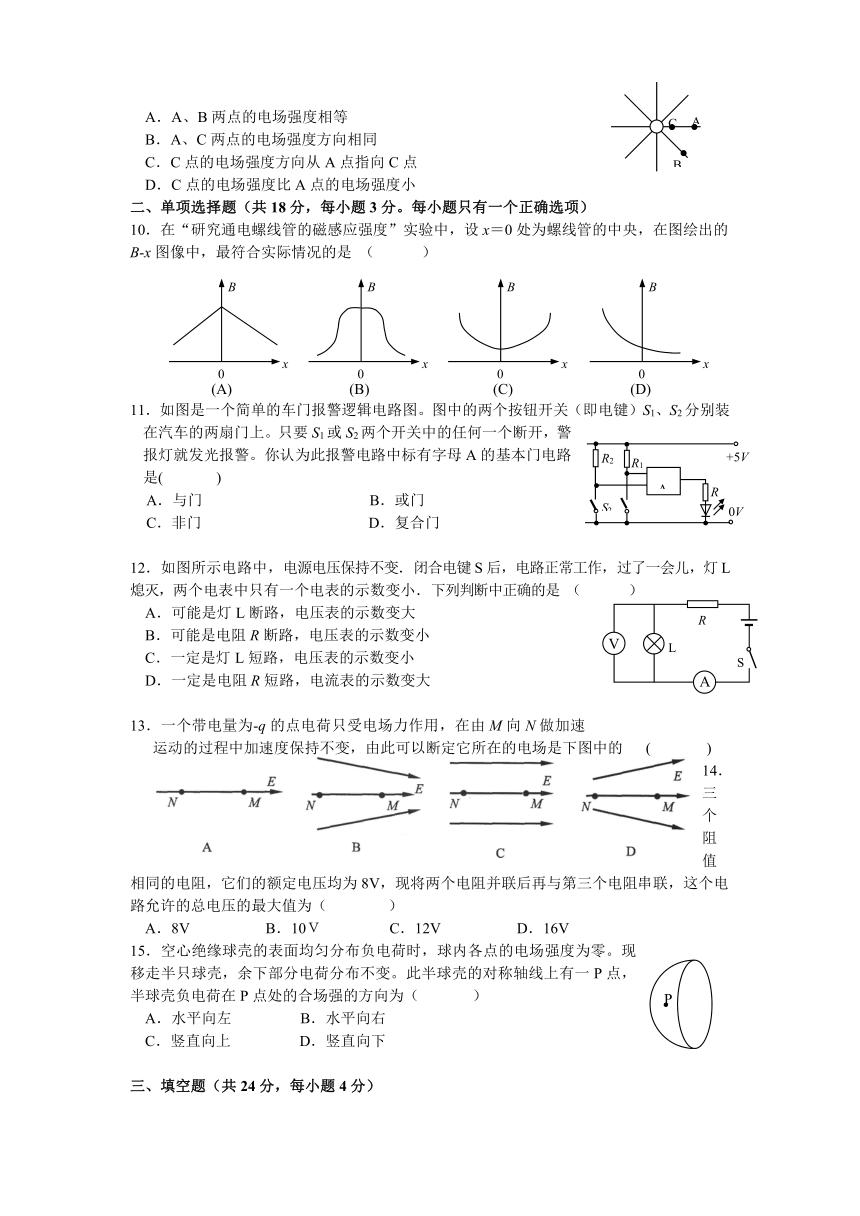

A．A、B两点的电场强度相等
B．A、C两点的电场强度方向相同
C．C点的电场强度方向从A点指向C点
D．C点的电场强度比A点的电场强度小
二、单项选择题（共18分，每小题3分。每小题只有一个正确选项）
10．在“研究通电螺线管的磁感应强度”实验中，设x＝0处为螺线管的中央，在图绘出的B-x图像中，最符合实际情况的是 （ ）
11．如图是一个简单的车门报警逻辑电路图。图中的两个按钮开关（即电键）S1、S2分别装在汽车的两扇门上。只要S1或S2两个开关中的任何一个断开，警报灯就发光报警。你认为此报警电路中标有字母A的基本门电路是( )
A．与门 B．或门
C．非门 D．复合门
12．如图所示电路中，电源电压保持不变．闭合电键S后，电路正常工作，过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小．下列判断中正确的是 （ ）
A．可能是灯L断路，电压表的示数变大
B．可能是电阻R断路，电压表的示数变小
C．一定是灯L短路，电压表的示数变小
D．一定是电阻R短路，电流表的示数变大
13．一个带电量为-q的点电荷只受电场力作用，在由M向N做加速运动的过程中加速度保持不变，由此可以断定它所在的电场是下图中的 ( )
14．三个阻值相同的电阻，它们的额定电压均为8V，现将两个电阻并联后再与第三个电阻串联，这个电路允许的总电压的最大值为（ ）
A．8V B．10Ｖ C．12V D．16V
15．空心绝缘球壳的表面均匀分布负电荷时，球内各点的电场强度为零。现移走半只球壳，余下部分电荷分布不变。此半球壳的对称轴线上有一P点，半球壳负电荷在P点处的合场强的方向为（ ）
A．水平向左 B．水平向右
C．竖直向上 D．竖直向下
三、填空题（共24分，每小题4分）
16．现有下列三个物理过程：①池水在阳光照射下温度升高；②用锤子敲击钉子，钉子变热；③用锉刀锉铁块，铁块变热。其中通过做功改变物体内能的过程有 ；通过热传递改变物体内能的过程有 。（填写编号即可）
17．面积为0.02m2的单匝线圈，处于磁感应强度为0.5T的匀强磁场中，线圈平面与磁场平行，穿过线圈的磁通量为 Wb；当线圈转过90o线圈平面与磁场垂直时，穿过线圈的磁通量为 Wb。
18．如图所示，三个电阻的阻值分别为Rl＝2Ω、R2＝6Ω和R3＝5Ω，A、B间的总电阻为 Ω；若在A、B间加一恒定电压，则Rl和R3消耗的电功率之比为 。
19．如图所示的静电除尘装置可用来消除烟气中的煤粉，图中金属管A接高压电源的正极，悬在管中的金属丝B接负极，A、B间有很强的电场，且距B越近电场越强，B附近的空气分子被强电场电离成电子和正离子， （选填“电子”或“正离子”）在定向移动过程中遇到并附着在烟气中的煤粉上，因而煤粉将被吸附在
（选填“A”或“B”）。
20．一根长0.2m的直导线，垂直于匀强磁场的磁场方向放置，通以3A的电流时受到的安培力是6×10-2N，磁感应强度B= T；当导线的长度减为原来的一半时，磁感应强度B= T。
21．如图所示，ab两端电压U不变，若cd两端接理想电压表，则示数为60V，若cd两端接理想电流表，则示数为3A，若cd两端接电阻R3，则R1、R2、R3上消耗的电功率相等。电阻R3的阻值为________Ω，a、b两端的电压为__________V。．
综合应用题（共40分）
22．作图（4分）
（1）如下左图所示，是两个点电荷形成的电场：请根据电场线的分布，请画出图中A点的场强方向以及B处负电荷所受电场力方向。
（2）如下右图所示，长直导线通电后，小磁针静止在图示位置，请画出直导线中电流I的方向和P点磁场B的方向．(图中“○”表示导线的橫截面，电流方向用“· ”或“×”表示)

23．（4分）如右图所示，将马蹄形磁铁放在铁架台上，并使粗铜棒P恰好位于磁铁的磁极间。按右图连接成电路，在粗铜棒静止的情况下，闭合电键，发现粗铜棒发生运动。
（1）该现象说明磁场对__________有力的作用；
（2）改变________________，可以改变这个作用力的方向。
24．(9分) 某同学用多用表做实验，
(1) (单选)下列关于多用表的说法中，正确的是（ ）
(A) 多用表欧姆挡在使用时要注意选择合适的量程
(B) 多用表欧姆挡能直接精确地测出待测电阻值
(C) 多用表欧姆挡只能粗略地测出待测电阻值
(D) 多用表欧姆挡可以直接从电路中测出待测电阻的值
(2) 该同学连接的电路如图所示．
① 若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________的电流；
② 若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，此时测得的是________的电阻；
③ 若旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是________两端的电压．
25．(6分)用两根相同的轻弹簧沿竖直方向吊着一根长为L、质量为m的金属棒ab，ab处于水平方向的匀强磁场中。金属棒通以电流强度大小为I后，弹簧对金属棒ab恰好没有作用力，金属棒水平静止。
（1）判断金属棒ab中的电流方向；
（2）金属棒受磁场力的大小；
（3）匀强磁场磁感应强度的大小；
26．(8分)如图所示，一根长L＝1.5 m的光滑绝缘细直杆MN，竖直固定在场强为E＝1.0×105 N/C、与水平方向成θ＝30°角的倾斜向上的匀强电场中．杆的下端M固定一个带电小球A，电荷量Q＝＋4.5×10－6 C；另一带电小球B穿在杆上可自由滑动，电荷量q＝＋1.0×10－6 C，质量m＝1.0×10－2 kg.现将小球B从杆的上端N静止释放，小球B开始运动．(静电力常量k＝9.0×109 N·m2/C2，取g＝10 m/s2)求：
(1)小球B开始运动时的加速度为多大？
(2)小球B的速度最大时，距M端的高度h为多大？
27．(9分) 从商店买来一条电热毯，铭牌上标有“220V，100W”的字样，使用中有时感到温度太高，现想利用一个电键和一个电阻R改装成两档，使电热毯的功率既可为额定功率100W，也可为36W．请设计一个电路，完成这项改装，要求：
(1)画出改装后的电路图(电热毯的电阻用R0表示）；
(2) 计算出所需电阻R的阻值；
(3) 计算出在低温档工作时，电阻R和电热毯的总功率。
