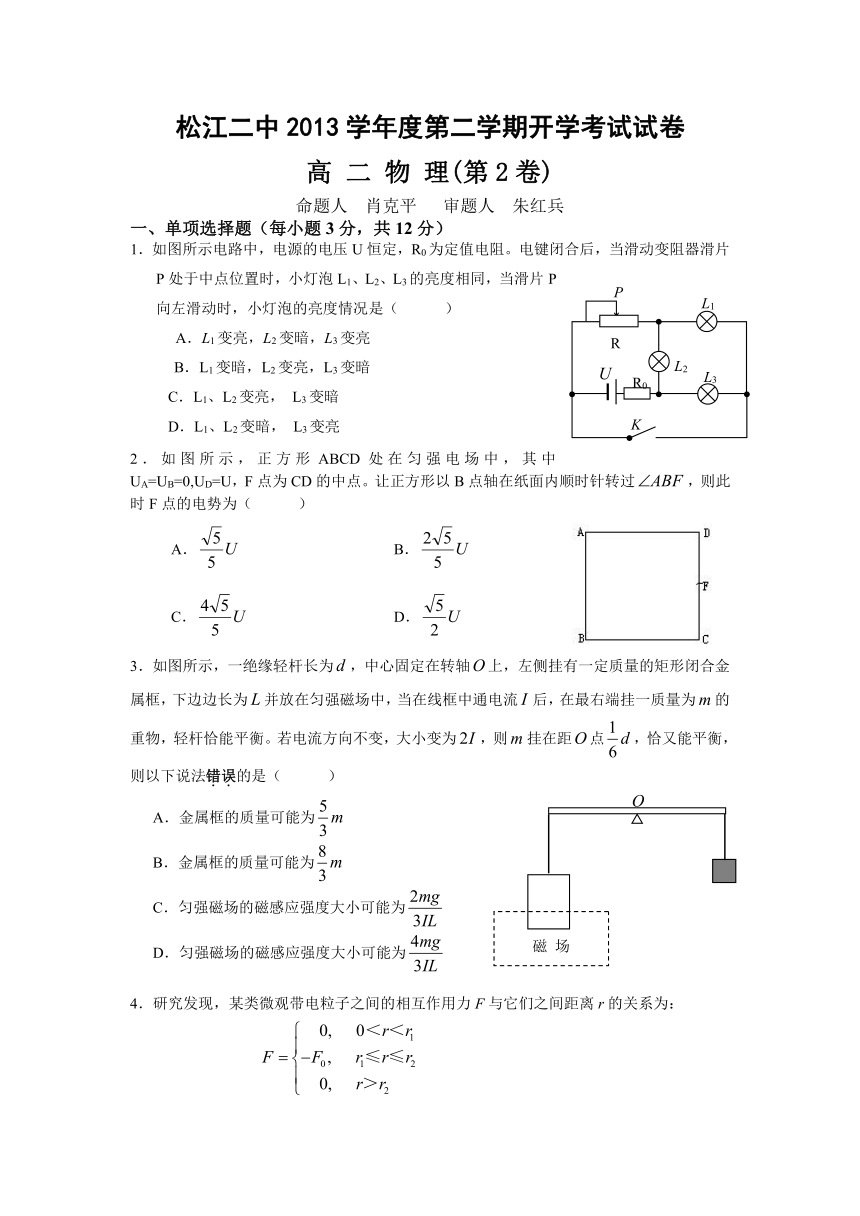

松江二中2013学年度第二学期开学考试试卷
高 二 物 理(第2卷)
命题人 肖克平 审题人 朱红兵
一、单项选择题（每小题3分，共12分）
1．如图所示电路中，电源的电压U恒定，R0为定值电阻。电键闭合后，当滑动变阻器滑片P处于中点位置时，小灯泡L1、L2、L3的亮度相同，当滑片P向左滑动时，小灯泡的亮度情况是（ ）
A．L1变亮，L2变暗，L3变亮
B．L1变暗，L2变亮，L3变暗
C．L1、L2变亮， L3变暗
D．L1、L2变暗， L3变亮
2．如图所示，正方形ABCD处在匀强电场中，其中UA=UB=0,UD=U，F点为CD的中点。让正方形以B点轴在纸面内顺时针转过，则此时F点的电势为（ ）
A． B．
C． D．
3．如图所示，一绝缘轻杆长为，中心固定在转轴上，左侧挂有一定质量的矩形闭合金属框，下边边长为并放在匀强磁场中，当在线框中通电流后，在最右端挂一质量为的重物，轻杆恰能平衡。若电流方向不变，大小变为，则挂在距点，恰又能平衡，则以下说法错误的是（ ）
A．金属框的质量可能为
B．金属框的质量可能为
C．匀强磁场的磁感应强度大小可能为
D．匀强磁场的磁感应强度大小可能为
4．研究发现，某类微观带电粒子之间的相互作用力F与它们之间距离r的关系为：
式中F0为大于零的常量，负号表示引力。用U表示这类微观带电粒子间的势能，令
U0 ＝F0 (r2—r1)，取无穷远为势能零点．下列U－r图像中正确的是：（ ）
二、多选题(每小题4分，共12分）
5．如图所示，真空中存在范围足够大的匀强电场，虚线A、B为该匀强电场的两个等势面．现有三个完全相同的带等量正电荷的小球a、b、c，从等势面A上的某点同时以相同速率v0向不同方向开始运动，其中a的初速度方向垂直指向等势面B；b的初速度方向平行于等势面；c的初速度方向与a相反．经过一段时间，三个小球先后通过等势面B，已知三个小球始终在该匀强电场中运动，不计重力，则下列判断正确的是( )
A．等势面A的电势高于等势面B的电势
B. a、c两小球通过等势面B时的速度相同
C．开始运动后的任一时刻，a、b两小球的动能总是相同
D．开始运动后的任一时刻，三个小球电势能总是相等
6．如图所示，导线框abcd置于磁场方向竖直向下的匀强磁场中，可绕MN轴转动，导线框中通以MabcdN方向的恒定电流I后，导线框往纸外偏转θ角而达到平衡，如果改用密度为原来材料1/2的材料做成线框，要使静止时与竖直方向的夹角θ角保持不变，则可以：（ ）
A．仅将磁感应强度减为原来的1/2
B．仅将bc的长度减为原来的1/2
C．仅将电流减为原来的1/2
D．仅将ab、cd的长度减为原来的1/2
7．在如图(a)所示的电路中，R1为定值电阻,R2为滑动变阻器。闭合电键S，将滑动变阻器的滑动触头P从最右端滑到最左端，两个电压表的示数随电路中电流变化的完整过程图线如图(b)所示。则( )
A．图线甲是电压表V2示数随电流变化的图线
B．电源内电阻的阻值为10Ω
C．电源的最大输出功率为3.6W
D．滑动变阻器R2的最大功率为0.9W
三、填空题（每题4分，共16分）
8．如图所示，在磁感强度为B的匀强磁场中，有一个边长为L的正六边形线圈abcdef，线圈平面垂直于磁场方向，则穿过线圈的磁通量大小为______________；若去掉其中的一条边ab，且通有图示顺时针方向的电流，电流强度大小为I，则剩余的五条边所受安培力的大小为__________（线圈不发生形变）。
9．A、B是一条电场线上的两点，若在A点释放一初速为零的电子，电子仅受电场力作用，并沿电场线从A运动到B，其电势能随位移变化的规律如图所示，设A、B两点的电场强度分别为和，电势分别为和， 则 ， 。（选填“=”、“>”或“<”）
10．如图所示，倾角为θ的斜面上有一质量为m的通电矩形线圈，
线圈的AD和BC边处于水平方向，匀强磁场的磁感强度方向竖直
向上，线圈处于静止状态，则线圈所受斜面的支持力为 ，
线圈所受斜面的摩擦力为 。
11．如图所示，在光滑绝缘水平桌面上固定放置一条光滑绝缘的挡板ABCD，AB段为直线，BCD段是半径为R的圆环，设直线挡板与圆环之间用一极短的圆弧相连。整套装置处于场强为E的匀强电场中，电场方向与圆环直径CD平行。现使一带电量为+q、质量为m的小球由静止从直线挡板内侧上某点释放，为使小球沿挡板内侧运动恰能从D点通过，则小球从释放点到C点沿电场强度方向的最小距离s是 ；小球到达D点时的速度大小是 。
四、计算题（10分）
12．在图（甲）所示的电路中，R2为可变电阻，R1为阻值不随温度变化的定值电阻，其阻值为R1＝1.0k(，电源电动势(＝7.0V，内阻不计。图（乙）是电阻R的U－I关系图像。电路周围的环境温度恒为t0＝25(C，电阻R的散热跟它与环境温度的关系是：温度每相差1(C，它每秒钟放热Q＝6×10－4J。求：
（1）当R1与R消耗的功率相等时，R的温度；
（2）当R2＝0时Ｒ的阻值和加在它两端的电压。
高 二 物 理(第2卷)
命题人 肖克平 审题人 朱红兵
一、单项选择题（每小题3分，共12分）
1．如图所示电路中，电源的电压U恒定，R0为定值电阻。电键闭合后，当滑动变阻器滑片P处于中点位置时，小灯泡L1、L2、L3的亮度相同，当滑片P向左滑动时，小灯泡的亮度情况是（ ）
A．L1变亮，L2变暗，L3变亮
B．L1变暗，L2变亮，L3变暗
C．L1、L2变亮， L3变暗
D．L1、L2变暗， L3变亮
2．如图所示，正方形ABCD处在匀强电场中，其中UA=UB=0,UD=U，F点为CD的中点。让正方形以B点轴在纸面内顺时针转过，则此时F点的电势为（ ）
A． B．
C． D．
3．如图所示，一绝缘轻杆长为，中心固定在转轴上，左侧挂有一定质量的矩形闭合金属框，下边边长为并放在匀强磁场中，当在线框中通电流后，在最右端挂一质量为的重物，轻杆恰能平衡。若电流方向不变，大小变为，则挂在距点，恰又能平衡，则以下说法错误的是（ ）
A．金属框的质量可能为
B．金属框的质量可能为
C．匀强磁场的磁感应强度大小可能为
D．匀强磁场的磁感应强度大小可能为
4．研究发现，某类微观带电粒子之间的相互作用力F与它们之间距离r的关系为：
式中F0为大于零的常量，负号表示引力。用U表示这类微观带电粒子间的势能，令
U0 ＝F0 (r2—r1)，取无穷远为势能零点．下列U－r图像中正确的是：（ ）
二、多选题(每小题4分，共12分）
5．如图所示，真空中存在范围足够大的匀强电场，虚线A、B为该匀强电场的两个等势面．现有三个完全相同的带等量正电荷的小球a、b、c，从等势面A上的某点同时以相同速率v0向不同方向开始运动，其中a的初速度方向垂直指向等势面B；b的初速度方向平行于等势面；c的初速度方向与a相反．经过一段时间，三个小球先后通过等势面B，已知三个小球始终在该匀强电场中运动，不计重力，则下列判断正确的是( )
A．等势面A的电势高于等势面B的电势
B. a、c两小球通过等势面B时的速度相同
C．开始运动后的任一时刻，a、b两小球的动能总是相同
D．开始运动后的任一时刻，三个小球电势能总是相等
6．如图所示，导线框abcd置于磁场方向竖直向下的匀强磁场中，可绕MN轴转动，导线框中通以MabcdN方向的恒定电流I后，导线框往纸外偏转θ角而达到平衡，如果改用密度为原来材料1/2的材料做成线框，要使静止时与竖直方向的夹角θ角保持不变，则可以：（ ）
A．仅将磁感应强度减为原来的1/2
B．仅将bc的长度减为原来的1/2
C．仅将电流减为原来的1/2
D．仅将ab、cd的长度减为原来的1/2
7．在如图(a)所示的电路中，R1为定值电阻,R2为滑动变阻器。闭合电键S，将滑动变阻器的滑动触头P从最右端滑到最左端，两个电压表的示数随电路中电流变化的完整过程图线如图(b)所示。则( )
A．图线甲是电压表V2示数随电流变化的图线
B．电源内电阻的阻值为10Ω
C．电源的最大输出功率为3.6W
D．滑动变阻器R2的最大功率为0.9W
三、填空题（每题4分，共16分）
8．如图所示，在磁感强度为B的匀强磁场中，有一个边长为L的正六边形线圈abcdef，线圈平面垂直于磁场方向，则穿过线圈的磁通量大小为______________；若去掉其中的一条边ab，且通有图示顺时针方向的电流，电流强度大小为I，则剩余的五条边所受安培力的大小为__________（线圈不发生形变）。
9．A、B是一条电场线上的两点，若在A点释放一初速为零的电子，电子仅受电场力作用，并沿电场线从A运动到B，其电势能随位移变化的规律如图所示，设A、B两点的电场强度分别为和，电势分别为和， 则 ， 。（选填“=”、“>”或“<”）
10．如图所示，倾角为θ的斜面上有一质量为m的通电矩形线圈，
线圈的AD和BC边处于水平方向，匀强磁场的磁感强度方向竖直
向上，线圈处于静止状态，则线圈所受斜面的支持力为 ，
线圈所受斜面的摩擦力为 。
11．如图所示，在光滑绝缘水平桌面上固定放置一条光滑绝缘的挡板ABCD，AB段为直线，BCD段是半径为R的圆环，设直线挡板与圆环之间用一极短的圆弧相连。整套装置处于场强为E的匀强电场中，电场方向与圆环直径CD平行。现使一带电量为+q、质量为m的小球由静止从直线挡板内侧上某点释放，为使小球沿挡板内侧运动恰能从D点通过，则小球从释放点到C点沿电场强度方向的最小距离s是 ；小球到达D点时的速度大小是 。
四、计算题（10分）
12．在图（甲）所示的电路中，R2为可变电阻，R1为阻值不随温度变化的定值电阻，其阻值为R1＝1.0k(，电源电动势(＝7.0V，内阻不计。图（乙）是电阻R的U－I关系图像。电路周围的环境温度恒为t0＝25(C，电阻R的散热跟它与环境温度的关系是：温度每相差1(C，它每秒钟放热Q＝6×10－4J。求：
（1）当R1与R消耗的功率相等时，R的温度；
（2）当R2＝0时Ｒ的阻值和加在它两端的电压。
