12.1 杠杆
(第二课时)

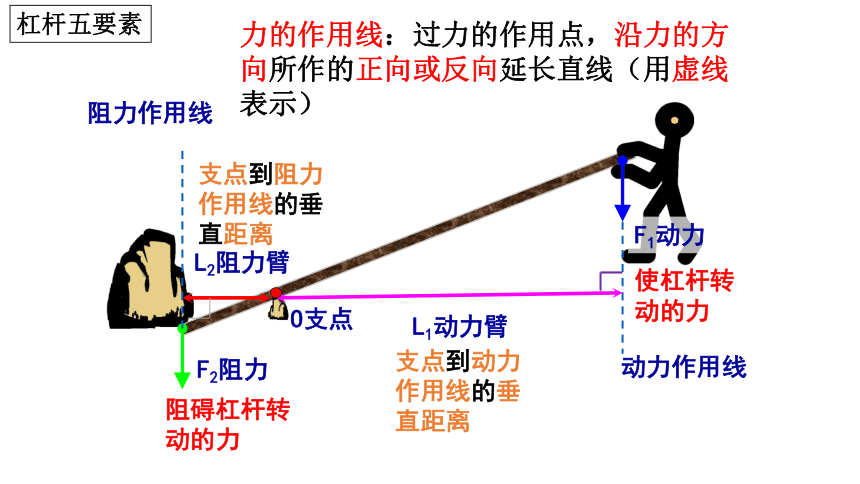

F2阻力
L1动力臂
L2阻力臂
动力作用线
阻力作用线
O支点
使杠杆转动的力
阻碍杠杆转动的力
支点到动力作用线的垂直距离
支点到阻力作用线的垂直距离
F1动力
力的作用线：过力的作用点，沿力的方向所作的正向或反向延长直线（用虚线表示）
杠杆五要素

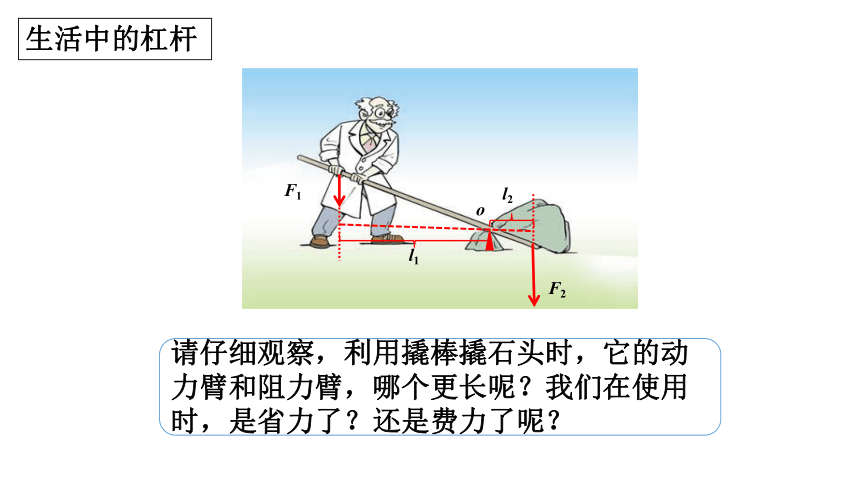

请仔细观察，利用撬棒撬石头时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？
F1
F2
l1
l2
o
生活中的杠杆

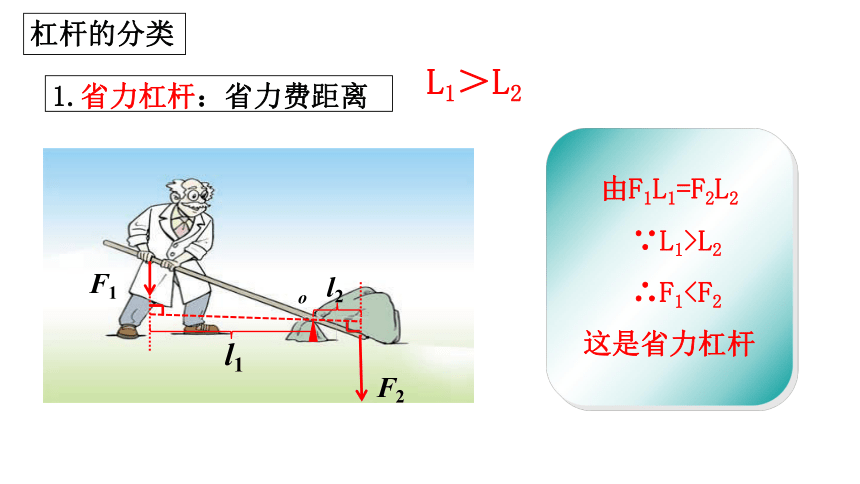

1.省力杠杆：省力费距离
F1
F2
l1
l2
o
杠杆的分类
L1＞L2
由F1L1=F2L2
∵L1>L2
∴F1这是省力杠杆
在生活中，你还发现了哪些工具是省力杠杆？
杠杆的分类
L1＞L2

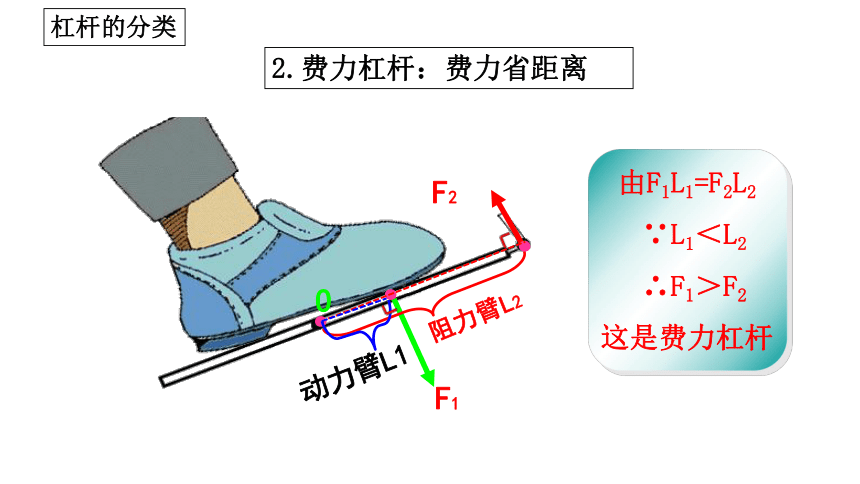

F2
F1
动力臂L1
阻力臂L2
O
由F1L1=F2L2
∵L1＜L2
∴F1＞F2
这是费力杠杆
2.费力杠杆：费力省距离
杠杆的分类
在生活中，你还发现了哪些工具是费力杠杆？
杠杆的分类
F2
F1
动力臂L1
阻力臂L2
O

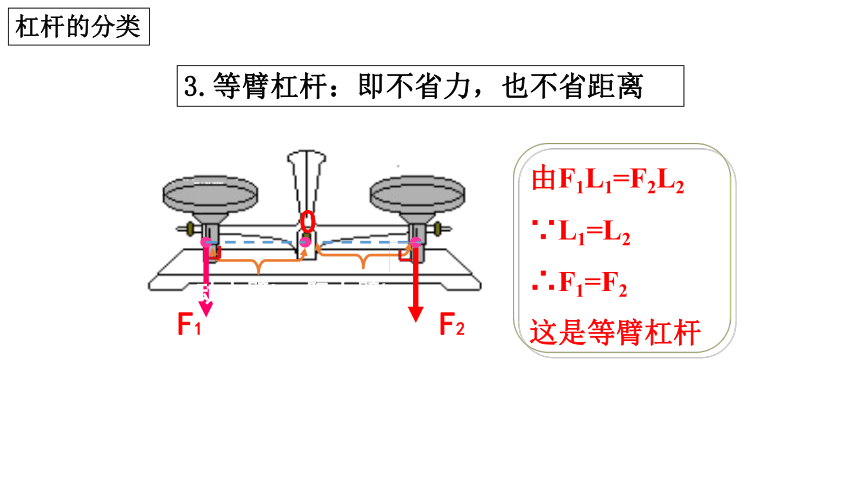

由F1L1=F2L2
∵L1=L2
∴F1=F2
这是等臂杠杆
3.等臂杠杆：即不省力，也不省距离
杠杆的分类

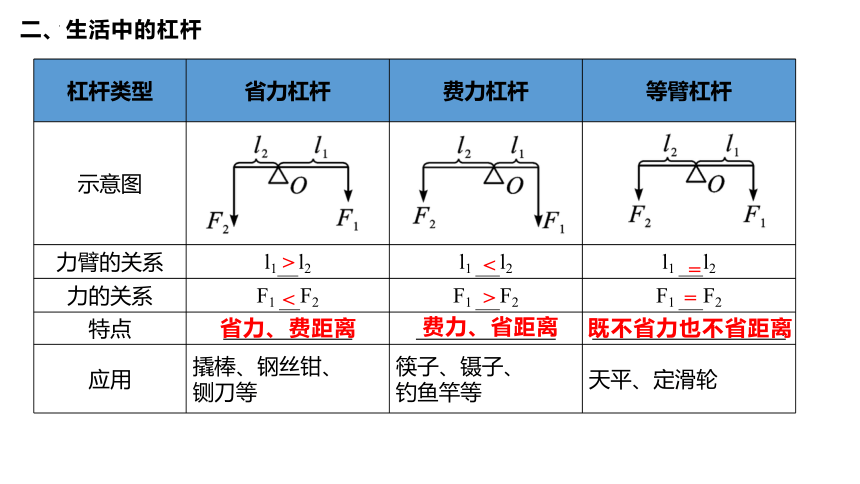

二、生活中的杠杆
杠杆类型 省力杠杆 费力杠杆 等臂杠杆
示意图
力臂的关系 l1 l2 l1 l2 l1 l2
力的关系 F1 F2 F1 F2 F1 F2
特点 . . .
应用 撬棒、钢丝钳、 铡刀等 筷子、镊子、 钓鱼竿等 天平、定滑轮
>
<
=
<
>
=
省力、费距离
费力、省距离
既不省力也不省距离

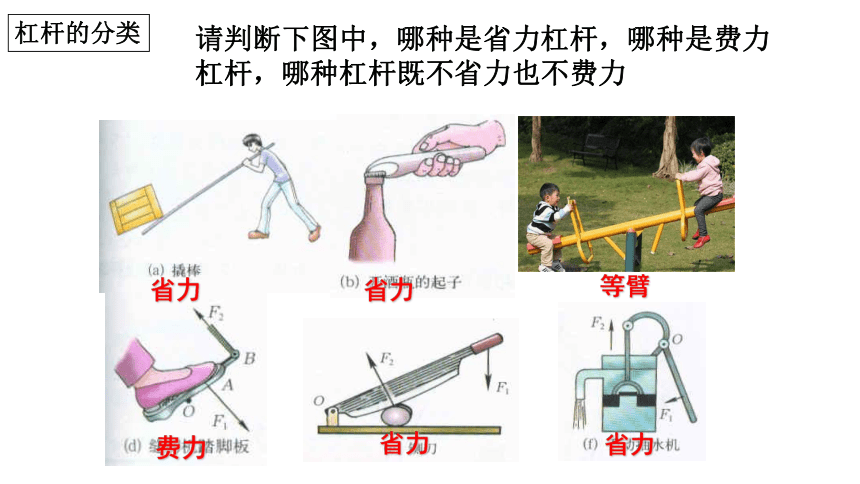

请判断下图中，哪种是省力杠杆，哪种是费力杠杆，哪种杠杆既不省力也不费力
省力
省力
等臂
费力
省力
省力
杠杆的分类
思考

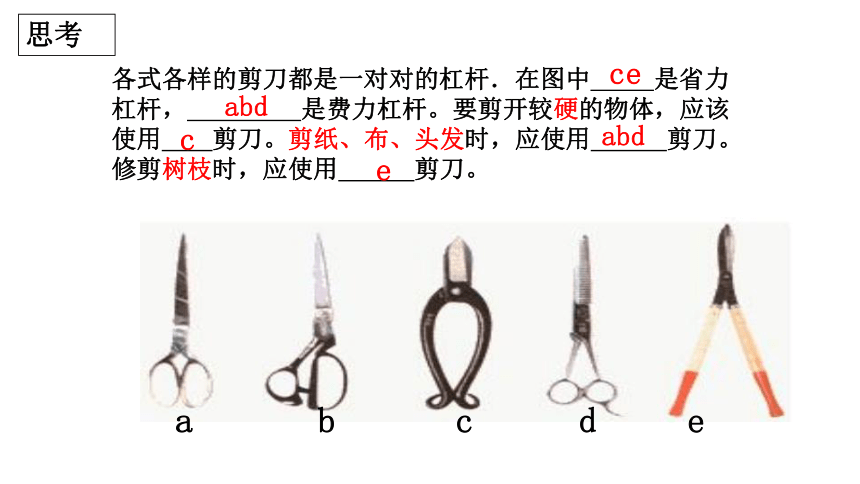

各式各样的剪刀都是一对对的杠杆．在图中 是省力杠杆， 是费力杠杆。要剪开较硬的物体，应该使用 剪刀。剪纸、布、头发时，应使用 剪刀。修剪树枝时，应使用 剪刀。
a b c d e
ce
abd
c
abd
e
F1
F2
O
O
F2
F1
知识补充

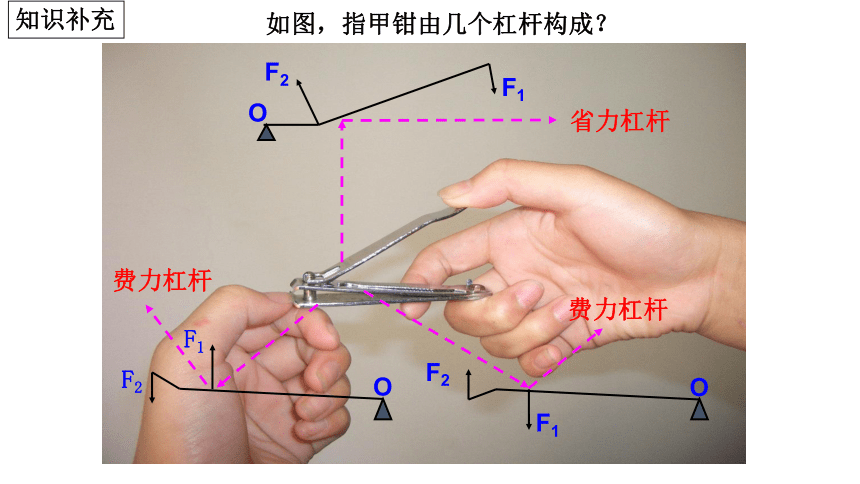

如图，指甲钳由几个杠杆构成？
O
F2
F1
省力杠杆
费力杠杆
费力杠杆
知识补充
如图，脚踏式垃圾桶由几个杠杆构成？
由两个杠杆构成。一个省力，一个费力。（DEF省力）（CBA费力）
A
B
C
D
E
F
1．下列工具在正常使用中，属于费力杠杆的是（ ）
A.启瓶器
B.切纸铡刀
C.食品夹
D.羊角锤
C
课堂练习
2．下列属于费力杠杆的是（ ）
D
杠杆由图中位置到水平位置的过程中，力F 如何变化？
力F始终与杠杆垂直
力F 的方向始终水平
力F 的方向始终竖直
FL1=GL2
从A运动到B，,G和L1不变
垂直拉木棒
竖直拉木棒
FL1=GL2
L22
L11
L1
L2
L2变大，所以F变大
G
∟
∟
F’L11=GL22
F’ =F
力不变
从M到N，力F 的方向始终水平，F力大小如何变化
F’
G
G
L1
L11
FL1=GL2
M
N
M点
N点
F’ L11 = G L22
不变
∟
∟
课堂练习
3．下列工具中，属于省力杠杆的是（ ）
A.瓶盖起子 B.筷子
C.天平 D.镊子
A
5.如图，在使用中属于费力杠杆的是（ ）
D
课堂练习
6.下列事例属于省力杠杆是（ ）
A.用镊子换药 B.用筷子夹菜
C.用大扫扫帚扫地 D.用钳子截断铁丝
D
甲
乙
7.如图两种剪刀，如果来剪铁皮，应选 种剪刀。 在理发时应选 种剪刀。
甲
乙
课堂练习
8.如图所示，当把脚踮起来后，变成了一个 杠杆。
省力
9.园艺师傅使用如图所示的剪刀修剪树枝时（ ）
A.尽量让树枝靠近O点，手握剪刀的位置远离O点
B.尽量让树枝远离O点，手握剪刀的位置靠近O点
C.树枝和手离O点的距离无论远近，
修剪树枝时都费力
D.树枝和手离O点的距离无论远近，
修剪树枝时都省力
A
课堂练习
课堂练习
10.小华用钓鱼竿钓起重为15N的鱼，如图所示，OA=0.4m，OB=2m．下列说法正确的是（　　）
A.用钓鱼竿钓鱼费距离
B.钓鱼竿是个省力杠杆
C.手对鱼杆的拉力F1的大小为75N
D.手对鱼杆的拉力F1的大小为3N
C
11.下列关于杠杆的说法中，正确的是（ ）
A.在使用杠杆的过程中，不可能即省力又省距离
B.天平和跷跷板都是等臂杠杆，都可以省力又省距离
C.等臂杠杆又不可以省力又不省距离，所以毫无用处
D.物体在斜面匀速下滑时，机械能守恒
A
课堂练习
课堂练习
12.如图所示，比赛中运动员一手撑住浆柄的末端（视为支点），另一手用力划浆．下列说法正确的是（　　）
A.为省力，可将用力划浆的手靠近支点
B.为省力，可将用力划浆的手远离支点
C.为省距离，可将用力划浆的手远离支点
D.将用力划浆的手靠近支点，既能省力又能省距离
B
13.如图所示，用撬棒撬起石块并保持平衡，下列说法正确的是（　　）
A.动力对撬棒的转动效果小于阻力对撬棒的转动效果
B.手在A点竖直向下施力时，撬棒是个省力杠杆
C.手在A点向不同方向施力时，力的大小都相等
D.手分别在A、B两点施加竖直向下的力，在B点比在A点费力
B
4.如下图1所示，开瓶盖的起子可以看作是一个杠杆，在下图２中正确表示开瓶盖时该杠杆的支点、动力和阻力的是（ ）
C
课堂练习
5.画出如图杠杆的力臂
F1
F2
O
L1
L2
小结
1.省力杠杆：Ｌ１>Ｌ２　动力小于阻力　
特点：省力，但费距离　应用：羊角锤等
2.费力杠杆：Ｌ１<Ｌ２ 动力大于阻力
特点：费力，但省距离　应用：钓鱼竿等
3.等臂杠杆：Ｌ１＝Ｌ２ 动力等于阻力
特点：不省力也不费力　应用：天平等
注意：不存在即省力又省距离的机械
知识补充
自行车几乎是由一个杠杆系统组成。上表是列出部分自行车构件应用到的杠杆原理。
当曲肘把重物举起来的时候，手臂也是一个杠杆(如图)。肘关节是支点，支点左右都有肌肉。这是一种费力杠杆，举起一份的重量，肌肉要花费6倍以上的力气，虽然费力，但是可以赢得速度。
知识补充
人体内的杠杆
人体内的杠杆
如果你弯一下腰，肌肉就要付出接近1200牛顿的拉力。这是 由于在腰部肌肉和脊骨之间形成的杠杆也是一个费力杠杆（如图)。 所以在弯腰提起立物时，正确的姿式是尽量使重物离身体近一些。以避免肌肉被拉伤。
知识补充
课堂练习
1.实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向___（选填“左”或“右”）移动____格；或将左边的钩码向______（选填“左”或“右”）移动____格
右
2
右
1
2.如图是人抬独轮车车把时的简化示意图，此时独轮车相当于一个 杠杆（选填“省力”或“费力”）；若动力臂是阻力臂的3倍，物体和车总重G为1200N，抬起车把的力F为 N。
省力
课堂练习
400
