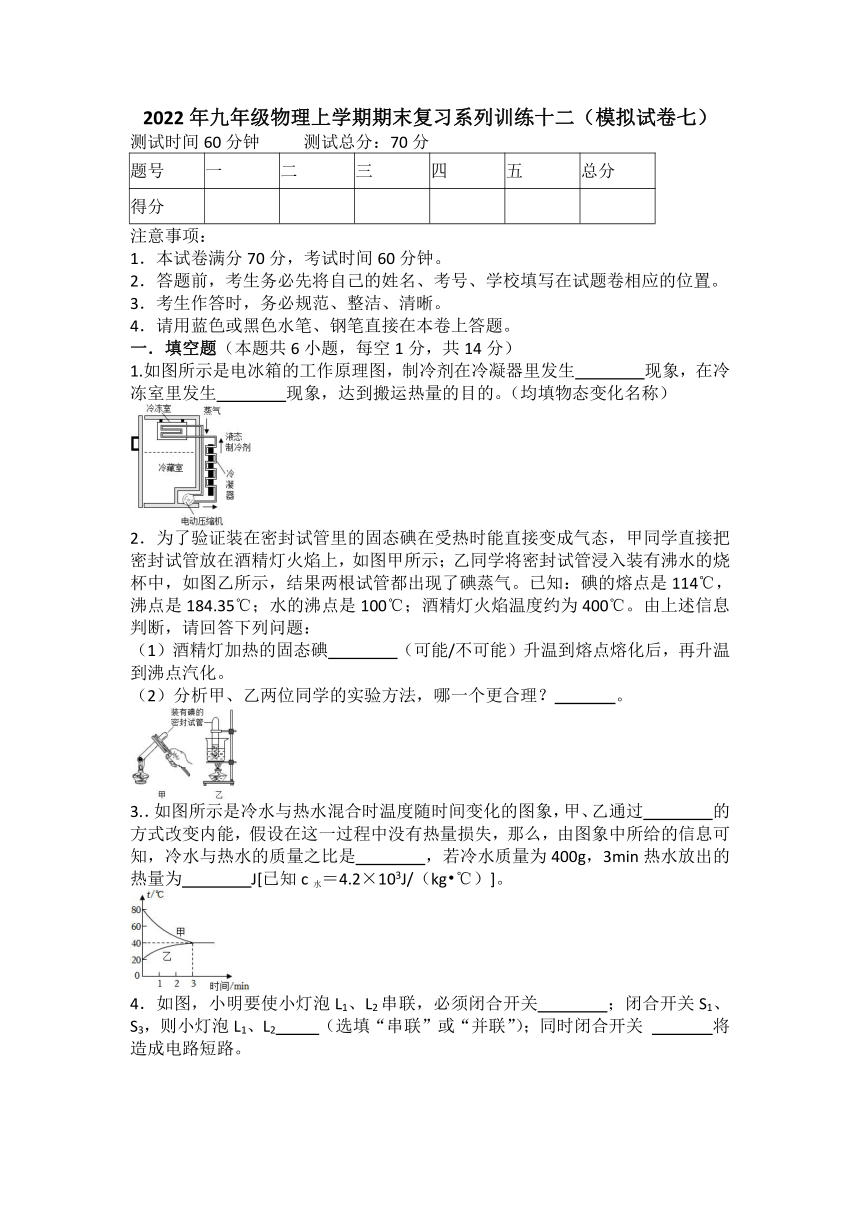

2022年九年级物理上学期期末复习系列训练十二（模拟试卷七）
测试时间60分钟 测试总分：70分
题号 一 二 三 四 五 总分
得分
注意事项：
1．本试卷满分70分，考试时间60分钟。
2．答题前，考生务必先将自己的姓名、考号、学校填写在试题卷相应的位置。
3．考生作答时，务必规范、整洁、清晰。
4．请用蓝色或黑色水笔、钢笔直接在本卷上答题。
一．填空题（本题共6小题，每空1分，共14分）
1.如图所示是电冰箱的工作原理图，制冷剂在冷凝器里发生 现象，在冷冻室里发生 现象，达到搬运热量的目的。（均填物态变化名称）
2．为了验证装在密封试管里的固态碘在受热时能直接变成气态，甲同学直接把密封试管放在酒精灯火焰上，如图甲所示；乙同学将密封试管浸入装有沸水的烧杯中，如图乙所示，结果两根试管都出现了碘蒸气。已知：碘的熔点是114℃，沸点是184.35℃；水的沸点是100℃；酒精灯火焰温度约为400℃。由上述信息判断，请回答下列问题：
（1）酒精灯加热的固态碘 （可能/不可能）升温到熔点熔化后，再升温到沸点汽化。
（2）分析甲、乙两位同学的实验方法，哪一个更合理？ 。
3.．如图所示是冷水与热水混合时温度随时间变化的图象，甲、乙通过 的方式改变内能，假设在这一过程中没有热量损失，那么，由图象中所给的信息可知，冷水与热水的质量之比是 ，若冷水质量为400g，3min热水放出的热量为 J[已知c水＝4.2×103J/（kg ℃）]。
4．如图，小明要使小灯泡L1、L2串联，必须闭合开关 ；闭合开关S1、S3，则小灯泡L1、L2 （选填“串联”或“并联”）；同时闭合开关 将造成电路短路。

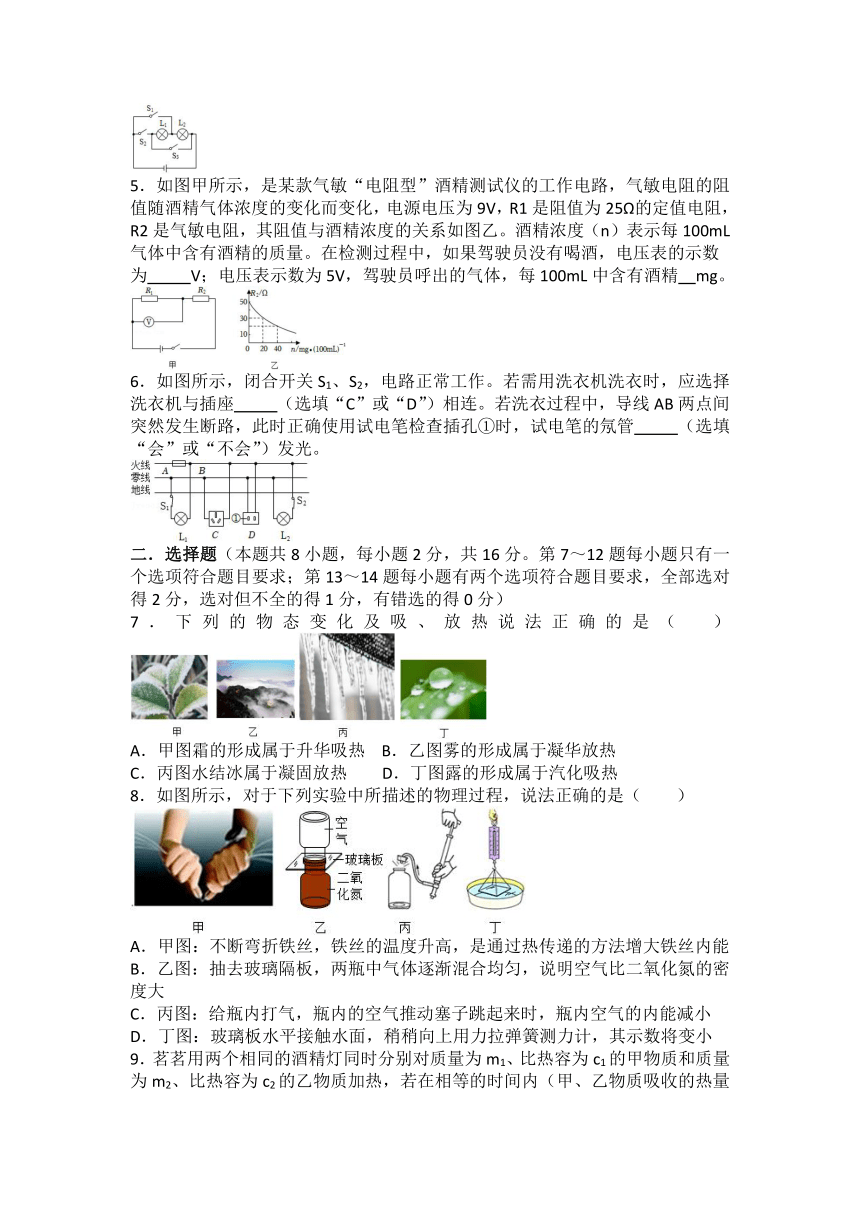

如图甲所示，是某款气敏“电阻型”酒精测试仪的工作电路，气敏电阻的阻值随酒精气体浓度的变化而变化，电源电压为9V，R1是阻值为25Ω的定值电阻，R2是气敏电阻，其阻值与酒精浓度的关系如图乙。酒精浓度（n）表示每100mL气体中含有酒精的质量。在检测过程中，如果驾驶员没有喝酒，电压表的示数
为 V；电压表示数为5V，驾驶员呼出的气体，每100mL中含有酒精 mg。
如图所示，闭合开关S1、S2，电路正常工作。若需用洗衣机洗衣时，应选择洗衣机与插座 （选填“C”或“D”）相连。若洗衣过程中，导线AB两点间突然发生断路，此时正确使用试电笔检查插孔①时，试电笔的氖管 （选填“会”或“不会”）发光。
二．选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．下列的物态变化及吸、放热说法正确的是（ ）
A．甲图霜的形成属于升华吸热 B．乙图雾的形成属于凝华放热
C．丙图水结冰属于凝固放热 D．丁图露的形成属于汽化吸热
8．如图所示，对于下列实验中所描述的物理过程，说法正确的是（ ）
A．甲图：不断弯折铁丝，铁丝的温度升高，是通过热传递的方法增大铁丝内能
B．乙图：抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明空气比二氧化氮的密度大
C．丙图：给瓶内打气，瓶内的空气推动塞子跳起来时，瓶内空气的内能减小
D．丁图：玻璃板水平接触水面，稍稍向上用力拉弹簧测力计，其示数将变小
9．茗茗用两个相同的酒精灯同时分别对质量为m1、比热容为c1的甲物质和质量为m2、比热容为c2的乙物质加热，若在相等的时间内（甲、乙物质吸收的热量相等），甲物质的温度变化比乙物质的温度变化小，则（ ）
A．若c1等于c2，则m小于m2
B．若m1小于m2，则c1小于c2
C．若m1等于m2，则c1大于c2
D．若c1大于c2，则m1一定小于m2

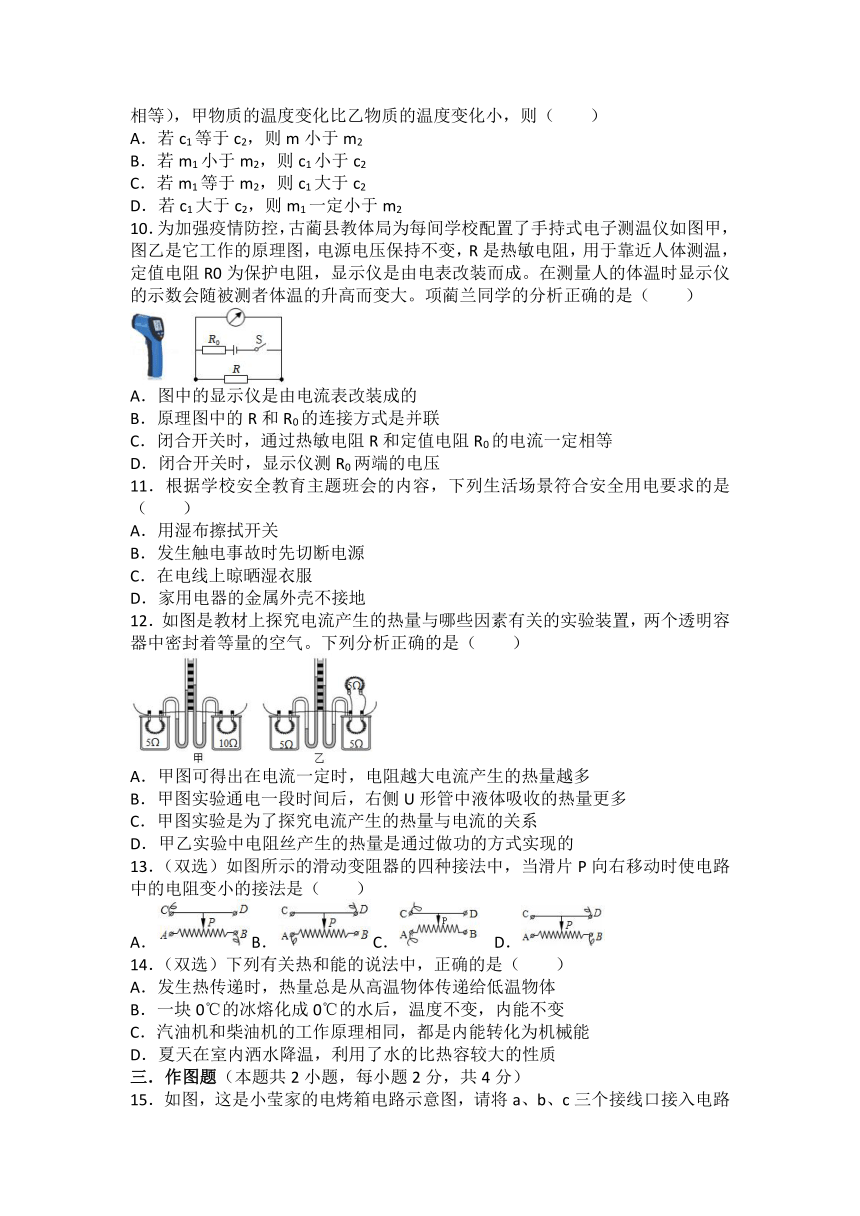

10．为加强疫情防控，古蔺县教体局为每间学校配置了手持式电子测温仪如图甲，图乙是它工作的原理图，电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大。项蔺兰同学的分析正确的是（ ）
A．图中的显示仪是由电流表改装成的
B．原理图中的R和R0的连接方式是并联
C．闭合开关时，通过热敏电阻R和定值电阻R0的电流一定相等
D．闭合开关时，显示仪测R0两端的电压
11．根据学校安全教育主题班会的内容，下列生活场景符合安全用电要求的是（ ）
A．用湿布擦拭开关
B．发生触电事故时先切断电源
C．在电线上晾晒湿衣服
D．家用电器的金属外壳不接地
12．如图是教材上探究电流产生的热量与哪些因素有关的实验装置，两个透明容器中密封着等量的空气。下列分析正确的是（ ）
A．甲图可得出在电流一定时，电阻越大电流产生的热量越多
B．甲图实验通电一段时间后，右侧U形管中液体吸收的热量更多
C．甲图实验是为了探究电流产生的热量与电流的关系
D．甲乙实验中电阻丝产生的热量是通过做功的方式实现的
13．（双选）如图所示的滑动变阻器的四种接法中，当滑片P向右移动时使电路中的电阻变小的接法是（ ）
A． B． C． D．
14．（双选）下列有关热和能的说法中，正确的是（ ）
A．发生热传递时，热量总是从高温物体传递给低温物体
B．一块0℃的冰熔化成0℃的水后，温度不变，内能不变
C．汽油机和柴油机的工作原理相同，都是内能转化为机械能
D．夏天在室内洒水降温，利用了水的比热容较大的性质
三．作图题（本题共2小题，每小题2分，共4分）
15．如图，这是小莹家的电烤箱电路示意图，请将a、b、c三个接线口接入电路中。

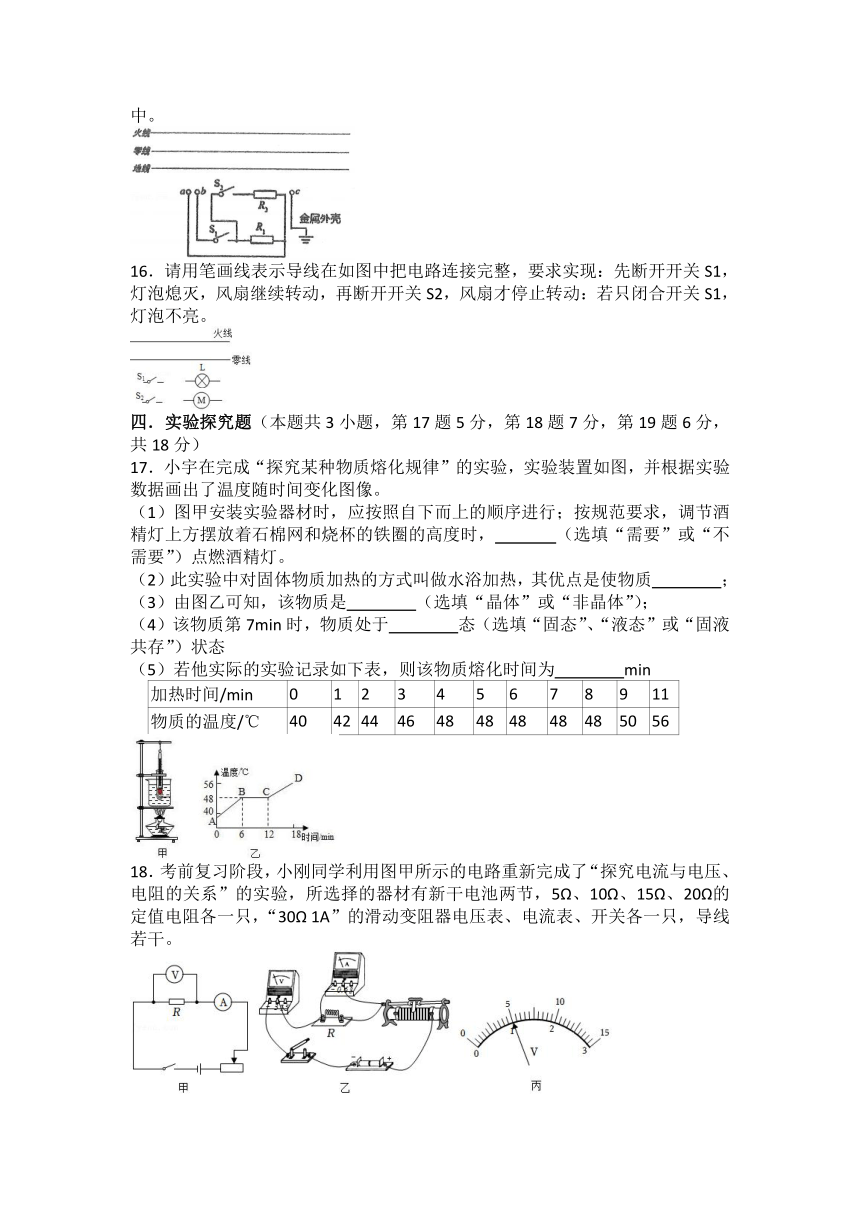

16．请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。
四．实验探究题（本题共3小题，第17题5分，第18题7分，第19题6分，共18分）
17．小宇在完成“探究某种物质熔化规律”的实验，实验装置如图，并根据实验数据画出了温度随时间变化图像。
（1）图甲安装实验器材时，应按照自下而上的顺序进行；按规范要求，调节酒精灯上方摆放着石棉网和烧杯的铁圈的高度时， （选填“需要”或“不需要”）点燃酒精灯。
（2）此实验中对固体物质加热的方式叫做水浴加热，其优点是使物质 ；
（3）由图乙可知，该物质是 （选填“晶体”或“非晶体”）；
（4）该物质第7min时，物质处于 态（选填“固态”、“液态”或“固液共存”）状态
（5）若他实际的实验记录如下表，则该物质熔化时间为 min
加热时间/min 0 1 2 3 4 5 6 7 8 9 11
物质的温度/℃ 40 42 44 46 48 48 48 48 48 50 56
18．考前复习阶段，小刚同学利用图甲所示的电路重新完成了“探究电流与电压、电阻的关系”的实验，所选择的器材有新干电池两节，5Ω、10Ω、15Ω、20Ω的定值电阻各一只，“30Ω 1A”的滑动变阻器电压表、电流表、开关各一只，导线若干。
（1）图乙是按照图甲连接的实物图，其中有一根导线连接错了，请你在接错的那根导线上画“×”，并用笔画线代表导线将电路连接正确（要求导线不能交叉）；
（2）纠正错误后，闭合开关前，移动滑片到最左端。闭合开关发现电流表有示数，电压表没示数，故障可能是定值电阻R （选填“断路”或“短路”）；
（3）排除故障后，小刚首先探究电流与电压的关系。
①将滑片移到阻值最大处，再闭合开关；
②缓慢移动滑片，滑动变阻器两端的电压将如何变化： ；
③移动滑动变阻器滑片，不改变定值电阻阻值，再次改变多次电压表示数，并记下电流表示数；
④断开开关，分析数据，得出结论。
电压U/V 1.0 1.5 2.0 2.5 3.0
电流I/A 0.10 0.15 0.20 0.25 0.30
小刚和同桌将实验数据记录在了上面表格中。他们突发奇想，根据上表数据多次计算了滑动变阻器的电功率，发现实验时滑动变阻器的电功率是变化的，并找到了滑动变阻器的最大电功率。他们经过仔细推理分析得出：当滑动变阻器两端的电压是电源电压的 倍时，和定值电阻串联的滑动变阻器的功率会达到最大值。
（4）小刚继续探究电流与电阻的关系。他首先把5Ω电阻接入电路，缓慢移动滑片，直到使电压表指针如图丙所示，则电压表示数为 V；
他分别将10Ω、15Ω和20Ω的电阻接入电路进行实验，当 Ω的电阻接入电路后，无法将电压表示数调节到用5Ω的电阻进行实验时的控制电压值。为了用以上四个电阻都能完成实验，定值电阻两端所控制的电压应该不低于 V。
19．利用图甲所示的电路进行实验，图中小灯泡的额定电压为2.5V。
（1）连接电路时开关应 。
（2）闭合开关，移动滑动变阻器的滑片，记录多组小灯泡两端的电压及对应的电流值，根据这些数据在坐标纸上绘制出了小灯泡的电流随其两端的电压变化的关系图像，如图乙所示。分析图像可知，小灯泡正常工作时灯丝的电阻为 Ω；小灯泡正常工作时的电功率为 W。若小灯泡两端的电压为1.5V，此时小灯泡的实际功率是 W。
（3）分析图乙还可以看出，通过小灯泡的电流与其两端的电压不成正比，出现这一现象的原因是 。
（4）一位小组成员将图甲中的小灯泡更换成10Ω的定值电阻，电路其他部分不改变，利用该实验装置可以完成的探究实验是 。
A．探究电流与电阻的关系
B．探究电流与电压的关系
C．探究电流产生的热量与电阻的关系
五．综合应用题（本题共2小题，第20题8分，第21题10分，共18分）
20．如图所示是京东物流运输车，该运输车空载时质量为2×103kg，最大载重3t，满载时车轮与地面的总接触面积为0.25m2，匀速行驶时受到的阻力为1.8×103N。某次运输过程中，该运输车满载以40km/h的速度匀速行驶30min，回答下列问题：
（1）满载的运输车静止在水平地面上对地面的压强为多少？（g取10N/kg）
（2）运输车牵引力在这段路程中做功为多少？
（3）在此过程中运输车共消耗柴油1.6kg，求运输车柴油发动机的效率。（已知柴油的热值为q柴＝4.6×107J/kg）
21．图甲所示为一款双胆电饭煲，设计了旋转式多挡位开关，可实现单胆单独工作或双胆同时工作，其工作电路如图乙所示，其中R1和R2为两根电热丝，R1＝242Ω，R2＝60.5Ω，旋转开关可以改变触点1、2、3、4之间的连接方式，从而获得不同的挡位。
（1）如果要让处于最低挡位工作，则四个触点的连接方式是丙图中的 （选填A、B、C、D）
（2）如果四个触点的连接方式为图丙B所示，则此时电饭煲的功率为多大？
（3）电饭煲最高挡位工作时的消耗的电功率是多大？
（4）如果电饭煲使用最高挡位将2kg米饭从20℃加热到80℃用时10.5min，求电饭煲在这段时间内加热的效率。【c米饭＝4.2×103J/（kg ℃）】
答案
一．填空题
1.液化；汽化。
2.（1）可能；（2）乙。
3.热传递；2：1；3.36×104。
4.S2；并联；S2、S3。
5.3；40。
6.C；会。
二．选择题
7.C。
8.C。
9.C。
10.C。
11.B。
12.B。
13.AD。
14.AC。
三．作图题
15． 16.
四．实验探究题
17．（1）需要加热；（2）均匀受热；（3）晶体；（4）固液共存；（5）4。
18.(1)。
（2）左；短路；（3）变小；0.5；（4）1；20；1.2。
19.（1）断开；（2）10；0.625；0.3；（3）灯丝电阻随温度的升高而增大；（4）B。
五．综合应用题
20．解：（1）满载的运输车的总重力：G总＝m总g＝（2×103kg+3×103kg）×10N/kg＝5×104N，
满载的运输车静止在水平地面上对地面的压力：F＝G总＝5×104N，
满载的运输车静止在水平地面上对地面的压强：p＝＝＝2×105Pa；
（2）运输车匀速行驶时，牵引力与受到的阻力是一对平衡力，
根据二力平衡条件可知，牵引力F牵＝f＝1.8×103N，
由v＝可知，运输车行驶的路程：s＝vt＝40km/h×30/60h＝20km＝2×104m，
运输车牵引力在这段路程中所做的功：W＝F牵s＝1.8×103N×2×104m＝3.6×107J；
（3）柴油完全燃烧放出的热量：Q放＝m柴q柴＝1.6kg×4.6×107J/kg＝7.36×107J，
柴油发动机的效率：η＝×100%＝×100%≈48.9%。
答：（1）满载的运输车静止在水平地面上对地面的压强为2×105Pa；
（2）运输车牵引力在这段路程中做功为3.6×107J；
（3）在此过程中运输车共消耗柴油1.6kg，运输车柴油发动机的效率为48.9%。
21．解：由图乙、丙可知：
A、单独将1、3触点连接时，电路中只有R2；
B、将1、2和3、4分别相连时，电路中只有R1；
C、单独将3、4触点连接时，电路中R1、R2串联；
D、将1、3和2、4分别相连时，电路中R1、R2并联。
（1）当R1与R2串联，电路中总电阻最大，电源电压一定，由P＝UI＝U2/R可知，此时电路的功率最小，处于最低挡位，且双胆同时工作，故此时四个触点的连接方式是丙图中的C；
（2）如果四个触点的连接方式为图丙B所示，即连接1、2和3、4时，R1单独工作，此时电功率为：P1＝＝＝200W；
（3）在最高挡位工作时，总功率最大，总电阻最小，此时R1与R2并联，此时R2的电功率为：P2＝＝＝800W，
则最高挡位的功率：
P高＝P1+P2＝200W+800W＝1000W；
（4）将2kg的米饭由20℃加热到80℃，水吸收的热量：
Q吸＝c米饭mΔt＝4.2×103[J/（kg ℃）×2kg×（80℃﹣20℃）＝5.04×105J，
电饭煲在加热挡工作10.5min消耗的电能：W＝P加热t＝1000W×10.5×60s＝6.3×105J，此过程中电饭煲的工作效率：
η＝×100%＝×100%＝80%。
答：（1）C；
（2）如果四个触点的连接方式为图丙B所示，则此时电饭煲的功率为200W；
（3）电饭煲最高挡位工作时的消耗的电功率是1000W；
（4）如果电饭煲使用最高挡位将2kg米饭从20℃加热到80℃用时10.5min，电饭煲在这段时间内加热的效率为80%。
测试时间60分钟 测试总分：70分
题号 一 二 三 四 五 总分
得分
注意事项：
1．本试卷满分70分，考试时间60分钟。
2．答题前，考生务必先将自己的姓名、考号、学校填写在试题卷相应的位置。
3．考生作答时，务必规范、整洁、清晰。
4．请用蓝色或黑色水笔、钢笔直接在本卷上答题。
一．填空题（本题共6小题，每空1分，共14分）
1.如图所示是电冰箱的工作原理图，制冷剂在冷凝器里发生 现象，在冷冻室里发生 现象，达到搬运热量的目的。（均填物态变化名称）
2．为了验证装在密封试管里的固态碘在受热时能直接变成气态，甲同学直接把密封试管放在酒精灯火焰上，如图甲所示；乙同学将密封试管浸入装有沸水的烧杯中，如图乙所示，结果两根试管都出现了碘蒸气。已知：碘的熔点是114℃，沸点是184.35℃；水的沸点是100℃；酒精灯火焰温度约为400℃。由上述信息判断，请回答下列问题：
（1）酒精灯加热的固态碘 （可能/不可能）升温到熔点熔化后，再升温到沸点汽化。
（2）分析甲、乙两位同学的实验方法，哪一个更合理？ 。
3.．如图所示是冷水与热水混合时温度随时间变化的图象，甲、乙通过 的方式改变内能，假设在这一过程中没有热量损失，那么，由图象中所给的信息可知，冷水与热水的质量之比是 ，若冷水质量为400g，3min热水放出的热量为 J[已知c水＝4.2×103J/（kg ℃）]。
4．如图，小明要使小灯泡L1、L2串联，必须闭合开关 ；闭合开关S1、S3，则小灯泡L1、L2 （选填“串联”或“并联”）；同时闭合开关 将造成电路短路。
如图甲所示，是某款气敏“电阻型”酒精测试仪的工作电路，气敏电阻的阻值随酒精气体浓度的变化而变化，电源电压为9V，R1是阻值为25Ω的定值电阻，R2是气敏电阻，其阻值与酒精浓度的关系如图乙。酒精浓度（n）表示每100mL气体中含有酒精的质量。在检测过程中，如果驾驶员没有喝酒，电压表的示数
为 V；电压表示数为5V，驾驶员呼出的气体，每100mL中含有酒精 mg。
如图所示，闭合开关S1、S2，电路正常工作。若需用洗衣机洗衣时，应选择洗衣机与插座 （选填“C”或“D”）相连。若洗衣过程中，导线AB两点间突然发生断路，此时正确使用试电笔检查插孔①时，试电笔的氖管 （选填“会”或“不会”）发光。
二．选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．下列的物态变化及吸、放热说法正确的是（ ）
A．甲图霜的形成属于升华吸热 B．乙图雾的形成属于凝华放热
C．丙图水结冰属于凝固放热 D．丁图露的形成属于汽化吸热
8．如图所示，对于下列实验中所描述的物理过程，说法正确的是（ ）
A．甲图：不断弯折铁丝，铁丝的温度升高，是通过热传递的方法增大铁丝内能
B．乙图：抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明空气比二氧化氮的密度大
C．丙图：给瓶内打气，瓶内的空气推动塞子跳起来时，瓶内空气的内能减小
D．丁图：玻璃板水平接触水面，稍稍向上用力拉弹簧测力计，其示数将变小
9．茗茗用两个相同的酒精灯同时分别对质量为m1、比热容为c1的甲物质和质量为m2、比热容为c2的乙物质加热，若在相等的时间内（甲、乙物质吸收的热量相等），甲物质的温度变化比乙物质的温度变化小，则（ ）
A．若c1等于c2，则m小于m2
B．若m1小于m2，则c1小于c2
C．若m1等于m2，则c1大于c2
D．若c1大于c2，则m1一定小于m2
10．为加强疫情防控，古蔺县教体局为每间学校配置了手持式电子测温仪如图甲，图乙是它工作的原理图，电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大。项蔺兰同学的分析正确的是（ ）
A．图中的显示仪是由电流表改装成的
B．原理图中的R和R0的连接方式是并联
C．闭合开关时，通过热敏电阻R和定值电阻R0的电流一定相等
D．闭合开关时，显示仪测R0两端的电压
11．根据学校安全教育主题班会的内容，下列生活场景符合安全用电要求的是（ ）
A．用湿布擦拭开关
B．发生触电事故时先切断电源
C．在电线上晾晒湿衣服
D．家用电器的金属外壳不接地
12．如图是教材上探究电流产生的热量与哪些因素有关的实验装置，两个透明容器中密封着等量的空气。下列分析正确的是（ ）
A．甲图可得出在电流一定时，电阻越大电流产生的热量越多
B．甲图实验通电一段时间后，右侧U形管中液体吸收的热量更多
C．甲图实验是为了探究电流产生的热量与电流的关系
D．甲乙实验中电阻丝产生的热量是通过做功的方式实现的
13．（双选）如图所示的滑动变阻器的四种接法中，当滑片P向右移动时使电路中的电阻变小的接法是（ ）
A． B． C． D．
14．（双选）下列有关热和能的说法中，正确的是（ ）
A．发生热传递时，热量总是从高温物体传递给低温物体
B．一块0℃的冰熔化成0℃的水后，温度不变，内能不变
C．汽油机和柴油机的工作原理相同，都是内能转化为机械能
D．夏天在室内洒水降温，利用了水的比热容较大的性质
三．作图题（本题共2小题，每小题2分，共4分）
15．如图，这是小莹家的电烤箱电路示意图，请将a、b、c三个接线口接入电路中。
16．请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。
四．实验探究题（本题共3小题，第17题5分，第18题7分，第19题6分，共18分）
17．小宇在完成“探究某种物质熔化规律”的实验，实验装置如图，并根据实验数据画出了温度随时间变化图像。
（1）图甲安装实验器材时，应按照自下而上的顺序进行；按规范要求，调节酒精灯上方摆放着石棉网和烧杯的铁圈的高度时， （选填“需要”或“不需要”）点燃酒精灯。
（2）此实验中对固体物质加热的方式叫做水浴加热，其优点是使物质 ；
（3）由图乙可知，该物质是 （选填“晶体”或“非晶体”）；
（4）该物质第7min时，物质处于 态（选填“固态”、“液态”或“固液共存”）状态
（5）若他实际的实验记录如下表，则该物质熔化时间为 min
加热时间/min 0 1 2 3 4 5 6 7 8 9 11
物质的温度/℃ 40 42 44 46 48 48 48 48 48 50 56
18．考前复习阶段，小刚同学利用图甲所示的电路重新完成了“探究电流与电压、电阻的关系”的实验，所选择的器材有新干电池两节，5Ω、10Ω、15Ω、20Ω的定值电阻各一只，“30Ω 1A”的滑动变阻器电压表、电流表、开关各一只，导线若干。
（1）图乙是按照图甲连接的实物图，其中有一根导线连接错了，请你在接错的那根导线上画“×”，并用笔画线代表导线将电路连接正确（要求导线不能交叉）；
（2）纠正错误后，闭合开关前，移动滑片到最左端。闭合开关发现电流表有示数，电压表没示数，故障可能是定值电阻R （选填“断路”或“短路”）；
（3）排除故障后，小刚首先探究电流与电压的关系。
①将滑片移到阻值最大处，再闭合开关；
②缓慢移动滑片，滑动变阻器两端的电压将如何变化： ；
③移动滑动变阻器滑片，不改变定值电阻阻值，再次改变多次电压表示数，并记下电流表示数；
④断开开关，分析数据，得出结论。
电压U/V 1.0 1.5 2.0 2.5 3.0
电流I/A 0.10 0.15 0.20 0.25 0.30
小刚和同桌将实验数据记录在了上面表格中。他们突发奇想，根据上表数据多次计算了滑动变阻器的电功率，发现实验时滑动变阻器的电功率是变化的，并找到了滑动变阻器的最大电功率。他们经过仔细推理分析得出：当滑动变阻器两端的电压是电源电压的 倍时，和定值电阻串联的滑动变阻器的功率会达到最大值。
（4）小刚继续探究电流与电阻的关系。他首先把5Ω电阻接入电路，缓慢移动滑片，直到使电压表指针如图丙所示，则电压表示数为 V；
他分别将10Ω、15Ω和20Ω的电阻接入电路进行实验，当 Ω的电阻接入电路后，无法将电压表示数调节到用5Ω的电阻进行实验时的控制电压值。为了用以上四个电阻都能完成实验，定值电阻两端所控制的电压应该不低于 V。
19．利用图甲所示的电路进行实验，图中小灯泡的额定电压为2.5V。
（1）连接电路时开关应 。
（2）闭合开关，移动滑动变阻器的滑片，记录多组小灯泡两端的电压及对应的电流值，根据这些数据在坐标纸上绘制出了小灯泡的电流随其两端的电压变化的关系图像，如图乙所示。分析图像可知，小灯泡正常工作时灯丝的电阻为 Ω；小灯泡正常工作时的电功率为 W。若小灯泡两端的电压为1.5V，此时小灯泡的实际功率是 W。
（3）分析图乙还可以看出，通过小灯泡的电流与其两端的电压不成正比，出现这一现象的原因是 。
（4）一位小组成员将图甲中的小灯泡更换成10Ω的定值电阻，电路其他部分不改变，利用该实验装置可以完成的探究实验是 。
A．探究电流与电阻的关系
B．探究电流与电压的关系
C．探究电流产生的热量与电阻的关系
五．综合应用题（本题共2小题，第20题8分，第21题10分，共18分）
20．如图所示是京东物流运输车，该运输车空载时质量为2×103kg，最大载重3t，满载时车轮与地面的总接触面积为0.25m2，匀速行驶时受到的阻力为1.8×103N。某次运输过程中，该运输车满载以40km/h的速度匀速行驶30min，回答下列问题：
（1）满载的运输车静止在水平地面上对地面的压强为多少？（g取10N/kg）
（2）运输车牵引力在这段路程中做功为多少？
（3）在此过程中运输车共消耗柴油1.6kg，求运输车柴油发动机的效率。（已知柴油的热值为q柴＝4.6×107J/kg）
21．图甲所示为一款双胆电饭煲，设计了旋转式多挡位开关，可实现单胆单独工作或双胆同时工作，其工作电路如图乙所示，其中R1和R2为两根电热丝，R1＝242Ω，R2＝60.5Ω，旋转开关可以改变触点1、2、3、4之间的连接方式，从而获得不同的挡位。
（1）如果要让处于最低挡位工作，则四个触点的连接方式是丙图中的 （选填A、B、C、D）
（2）如果四个触点的连接方式为图丙B所示，则此时电饭煲的功率为多大？
（3）电饭煲最高挡位工作时的消耗的电功率是多大？
（4）如果电饭煲使用最高挡位将2kg米饭从20℃加热到80℃用时10.5min，求电饭煲在这段时间内加热的效率。【c米饭＝4.2×103J/（kg ℃）】
答案
一．填空题
1.液化；汽化。
2.（1）可能；（2）乙。
3.热传递；2：1；3.36×104。
4.S2；并联；S2、S3。
5.3；40。
6.C；会。
二．选择题
7.C。
8.C。
9.C。
10.C。
11.B。
12.B。
13.AD。
14.AC。
三．作图题
15． 16.
四．实验探究题
17．（1）需要加热；（2）均匀受热；（3）晶体；（4）固液共存；（5）4。
18.(1)。
（2）左；短路；（3）变小；0.5；（4）1；20；1.2。
19.（1）断开；（2）10；0.625；0.3；（3）灯丝电阻随温度的升高而增大；（4）B。
五．综合应用题
20．解：（1）满载的运输车的总重力：G总＝m总g＝（2×103kg+3×103kg）×10N/kg＝5×104N，
满载的运输车静止在水平地面上对地面的压力：F＝G总＝5×104N，
满载的运输车静止在水平地面上对地面的压强：p＝＝＝2×105Pa；
（2）运输车匀速行驶时，牵引力与受到的阻力是一对平衡力，
根据二力平衡条件可知，牵引力F牵＝f＝1.8×103N，
由v＝可知，运输车行驶的路程：s＝vt＝40km/h×30/60h＝20km＝2×104m，
运输车牵引力在这段路程中所做的功：W＝F牵s＝1.8×103N×2×104m＝3.6×107J；
（3）柴油完全燃烧放出的热量：Q放＝m柴q柴＝1.6kg×4.6×107J/kg＝7.36×107J，
柴油发动机的效率：η＝×100%＝×100%≈48.9%。
答：（1）满载的运输车静止在水平地面上对地面的压强为2×105Pa；
（2）运输车牵引力在这段路程中做功为3.6×107J；
（3）在此过程中运输车共消耗柴油1.6kg，运输车柴油发动机的效率为48.9%。
21．解：由图乙、丙可知：
A、单独将1、3触点连接时，电路中只有R2；
B、将1、2和3、4分别相连时，电路中只有R1；
C、单独将3、4触点连接时，电路中R1、R2串联；
D、将1、3和2、4分别相连时，电路中R1、R2并联。
（1）当R1与R2串联，电路中总电阻最大，电源电压一定，由P＝UI＝U2/R可知，此时电路的功率最小，处于最低挡位，且双胆同时工作，故此时四个触点的连接方式是丙图中的C；
（2）如果四个触点的连接方式为图丙B所示，即连接1、2和3、4时，R1单独工作，此时电功率为：P1＝＝＝200W；
（3）在最高挡位工作时，总功率最大，总电阻最小，此时R1与R2并联，此时R2的电功率为：P2＝＝＝800W，
则最高挡位的功率：
P高＝P1+P2＝200W+800W＝1000W；
（4）将2kg的米饭由20℃加热到80℃，水吸收的热量：
Q吸＝c米饭mΔt＝4.2×103[J/（kg ℃）×2kg×（80℃﹣20℃）＝5.04×105J，
电饭煲在加热挡工作10.5min消耗的电能：W＝P加热t＝1000W×10.5×60s＝6.3×105J，此过程中电饭煲的工作效率：
η＝×100%＝×100%＝80%。
答：（1）C；
（2）如果四个触点的连接方式为图丙B所示，则此时电饭煲的功率为200W；
（3）电饭煲最高挡位工作时的消耗的电功率是1000W；
（4）如果电饭煲使用最高挡位将2kg米饭从20℃加热到80℃用时10.5min，电饭煲在这段时间内加热的效率为80%。
