2023中考中考实验探究突破探究凸透镜成像的规律（课件 27张ppt）

(共27张PPT)
探究凸透镜成像的规律
2023中考中考实验探究突破
例题分析

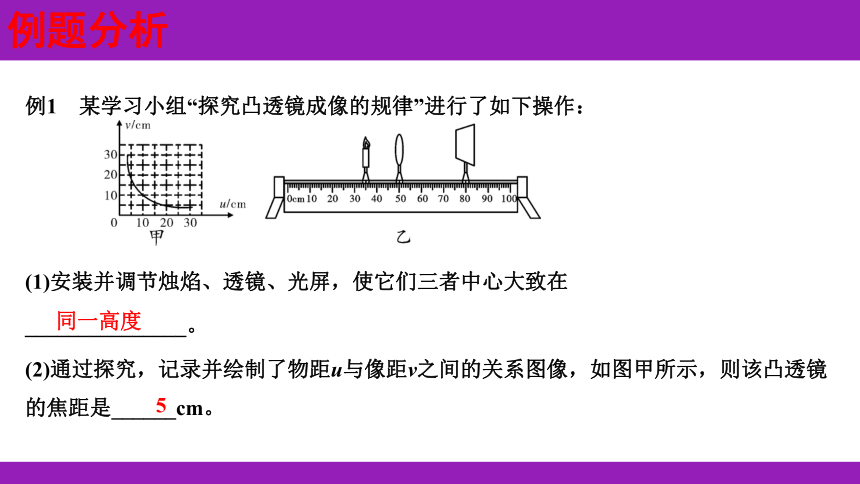

例1　某学习小组“探究凸透镜成像的规律”进行了如下操作：
(1)安装并调节烛焰、透镜、光屏，使它们三者中心大致在
_______________。
(2)通过探究，记录并绘制了物距u与像距v之间的关系图像，如图甲所示，则该凸透镜的焦距是______cm。
同一高度
5

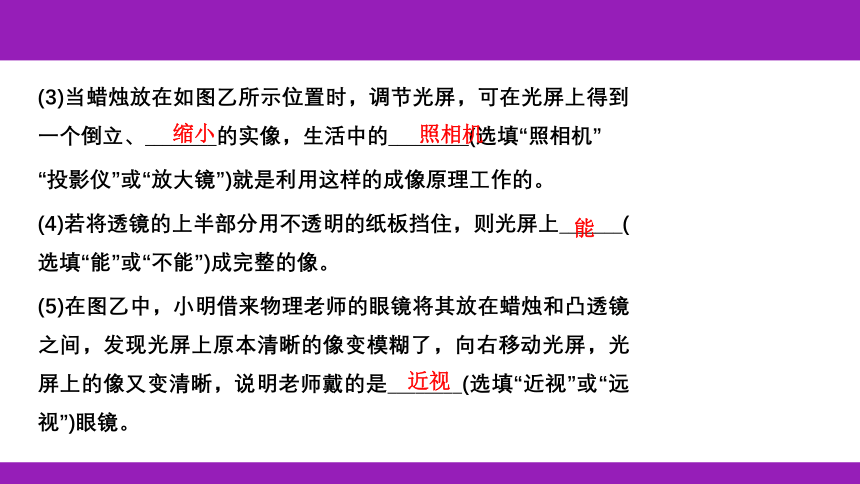

(3)当蜡烛放在如图乙所示位置时，调节光屏，可在光屏上得到一个倒立、________的实像，生活中的_________(选填“照相机”
“投影仪”或“放大镜”)就是利用这样的成像原理工作的。
(4)若将透镜的上半部分用不透明的纸板挡住，则光屏上_______(选填“能”或“不能”)成完整的像。
(5)在图乙中，小明借来物理老师的眼镜将其放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰，说明老师戴的是________(选填“近视”或“远视”)眼镜。
缩小
照相机
能
近视

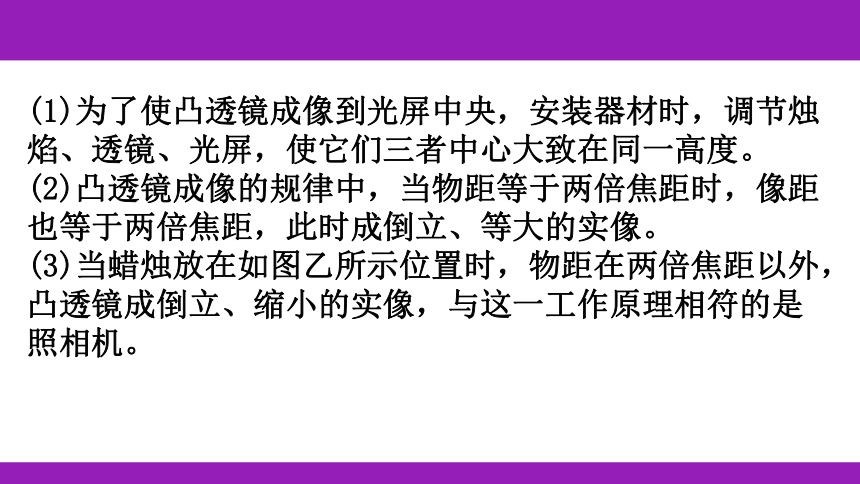

(1)为了使凸透镜成像到光屏中央，安装器材时，调节烛焰、透镜、光屏，使它们三者中心大致在同一高度。
(2)凸透镜成像的规律中，当物距等于两倍焦距时，像距也等于两倍焦距，此时成倒立、等大的实像。
(3)当蜡烛放在如图乙所示位置时，物距在两倍焦距以外，凸透镜成倒立、缩小的实像，与这一工作原理相符的是照相机。

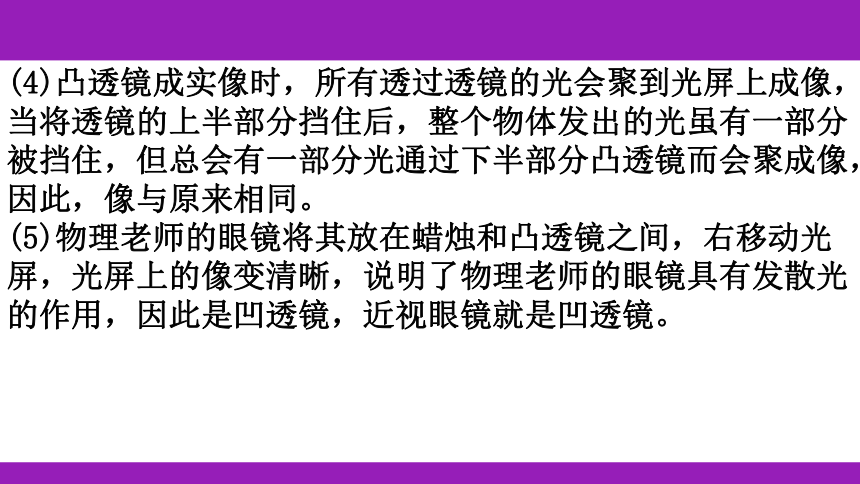

(4)凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的上半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过下半部分凸透镜而会聚成像，因此，像与原来相同。
(5)物理老师的眼镜将其放在蜡烛和凸透镜之间，右移动光屏，光屏上的像变清晰，说明了物理老师的眼镜具有发散光的作用，因此是凹透镜，近视眼镜就是凹透镜。

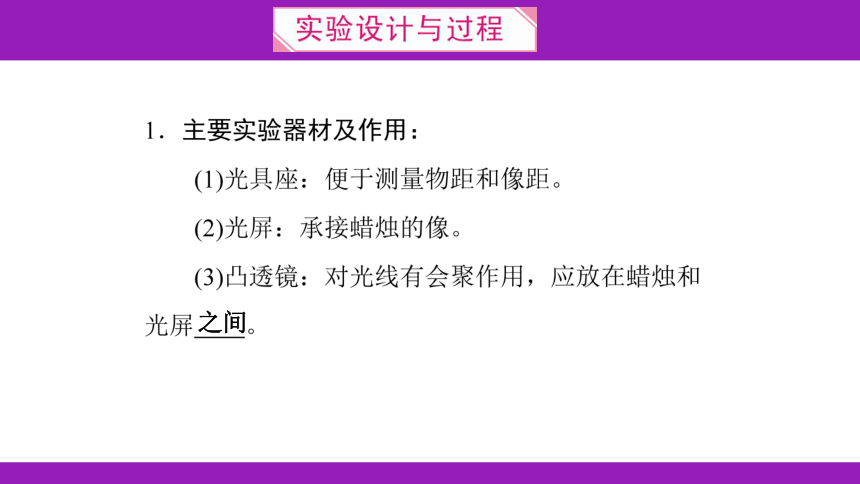

之间
使像成在光屏中央

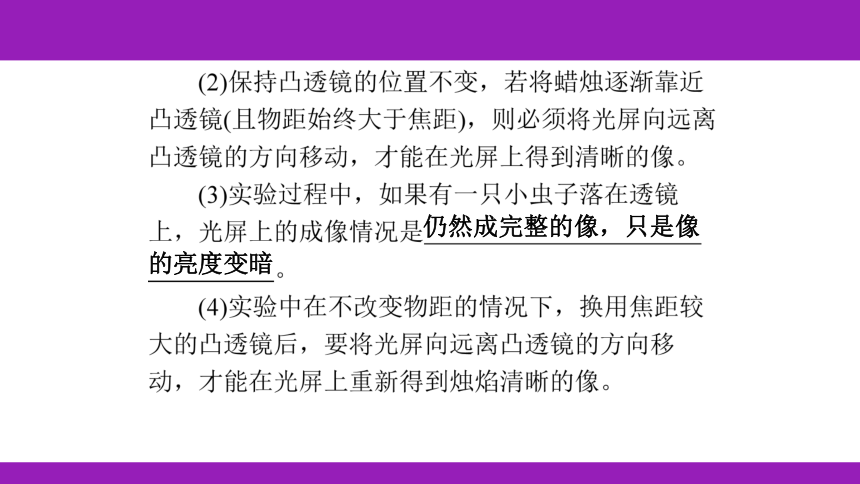

仍然成完整的像，只是像
的亮度变暗
最小、最亮
成倒立、缩小的实像
成倒立、等大的实像
成倒立、放大的实像
成正立、放大的虚像
上移
下移
靠近
远离
相同
靠近
远离
D
B
同一高度
蜡烛
注水
调
节光屏
蜡烛
d
靠近
