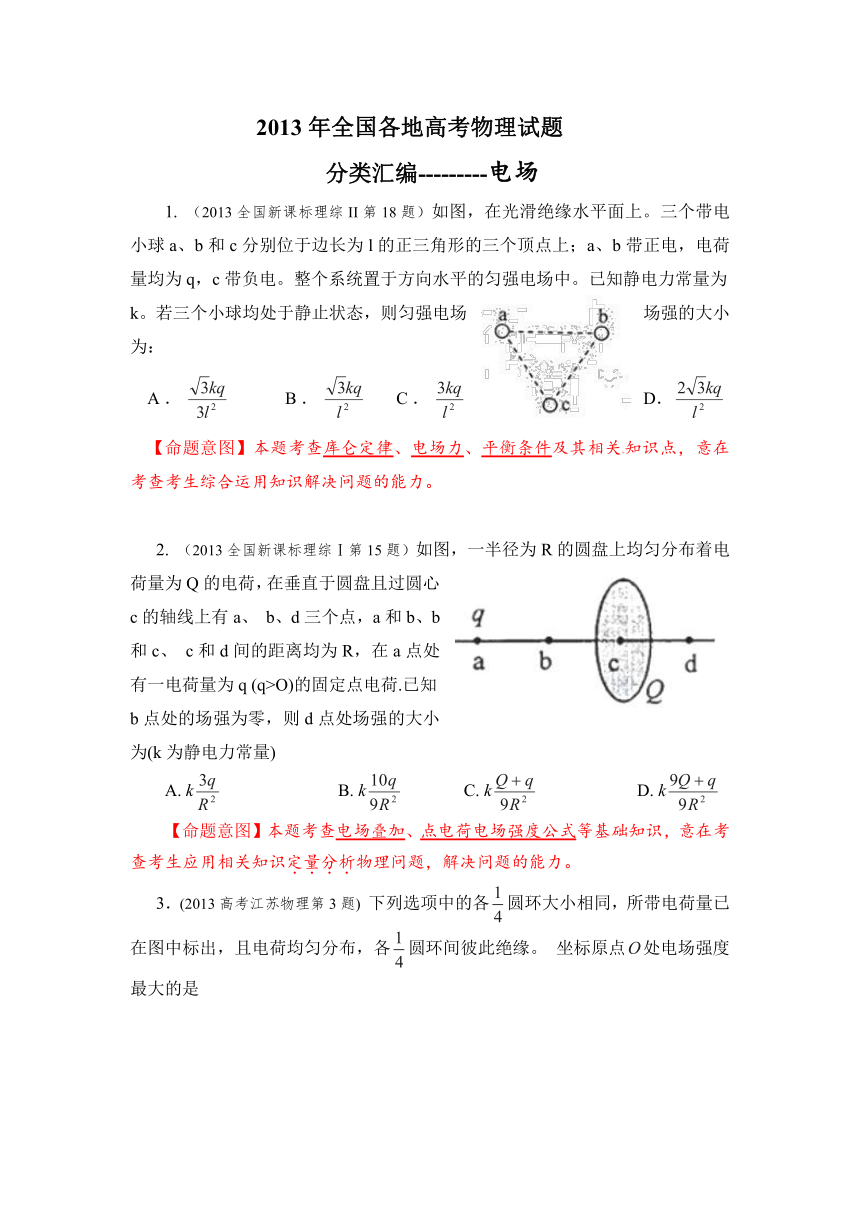

2013年全国各地高考物理试题
分类汇编---------电场
1. （2013全国新课标理综II第18题）如图，在光滑绝缘水平面上。三个带电小球a、b和c分别位于边长为l的正三角形的三个顶点上；a、b带正电，电荷量均为q，c带负电。整个系统置于方向水平的匀强电场中。已知静电力常量为k。若三个小球均处于静止状态，则匀强电场场强的大小为：
A． B． C． D．
【命题意图】本题考查库仑定律、电场力、平衡条件及其相关知识点，意在考查考生综合运用知识解决问题的能力。
2. （2013全国新课标理综Ⅰ第15题）如图，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、 b、d三个点，a和b、b和c、 c和d间的距离均为R，在a点处有一电荷量为q (q>O)的固定点电荷.已知b点处的场强为零，则d点处场强的大小为(k为静电力常量)
A. k B. k C. k D. k
【命题意图】本题考查电场叠加、点电荷电场强度公式等基础知识，意在考查考生应用相关知识定量分析物理问题，解决问题的能力。

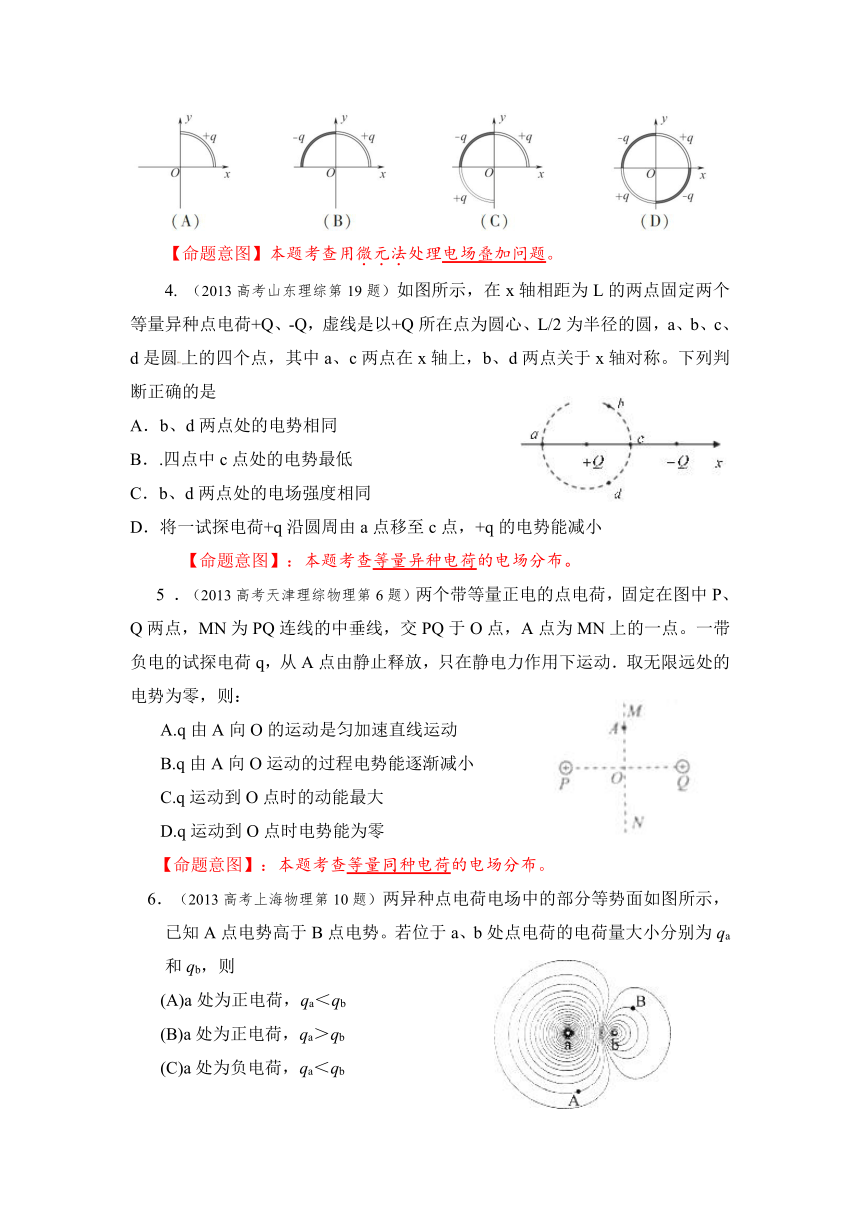

3．(2013高考江苏物理第3题) 下列选项中的各圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各圆环间彼此绝缘。 坐标原点处电场强度最大的是
【命题意图】本题考查用微元法处理电场叠加问题。
4. （2013高考山东理综第19题）如图所示，在x轴相距为L的两点固定两个等量异种点电荷+Q、-Q，虚线是以+Q所在点为圆心、L/2为半径的圆，a、b、c、d是圆上的四个点，其中a、c两点在x轴上，b、d两点关于x轴对称。下列判断正确的是
A．b、d两点处的电势相同
B．.四点中c点处的电势最低
C．b、d两点处的电场强度相同
D．将一试探电荷+q沿圆周由a点移至c点，+q的电势能减小
【命题意图】：本题考查等量异种电荷的电场分布。
5 ．（2013高考天津理综物理第6题）两个带等量正电的点电荷，固定在图中P、Q两点，MN为PQ连线的中垂线，交PQ于O点，A点为MN上的一点。一带负电的试探电荷q，从A点由静止释放，只在静电力作用下运动．取无限远处的电势为零，则：
A.q由A向O的运动是匀加速直线运动
B.q由A向O运动的过程电势能逐渐减小
C.q运动到O点时的动能最大
D.q运动到O点时电势能为零
【命题意图】：本题考查等量同种电荷的电场分布。
6．（2013高考上海物理第10题）两异种点电荷电场中的部分等势面如图所示，已知A点电势高于B点电势。若位于a、b处点电荷的电荷量大小分别为qa和qb，则
(A)a处为正电荷，qa＜qb
(B)a处为正电荷，qa＞qb
(C)a处为负电荷，qa＜qb
(D)a处为负电荷，qa＞qb
【命题意图】：本题考查不等量异种电荷的电场分布。
7．(2013高考江苏物理第6题)将一电荷量为+Q的小球放在不带电的金属球附近，所形成的电场线分布如图所示，金属球表面的电势处处相等。 a、b为电场中的两点，则
（A）a点的电场强度比b点的大
（B）a点的电势比b点的高
（C）检验电荷-q在a点的电势能比在b点的大
（D）将检验电荷-q从a点移到b点的过程中，电场力做负功
【命题意图】：本题考查电场中的导体、电势、电势能和电场力做功的知识。
8、 （2013高考广东理综第15题）喷墨打印机的简化模型如图所示，重力可忽略的墨汁微滴，经带电室带负电后 ，以速度v垂直匀强电场飞入极板间，最终打在纸上，则微滴在极板间电场中
A．向负极板偏转 B.电势能逐渐增大
C.运动轨迹是抛物线 D.运动轨迹与带电量无关
【命题意图】：考查带电粒子在匀强电场中的类平抛运动，电场力做功和电势能关系，牛顿第二定律。答案：C
9. （2013高考安徽理综第20题）如图所示，xOy平面是无穷大导体的表面，该导体充满z<0的空间，z>0的空间为真空。将电荷为q的点电荷置于z轴上z=h处，则在xOy平面上会产生感应电荷。空间任意一点处的电场皆是由点电荷q和导体表面上的感应电荷共同激发的。已知静电平衡时导体内部场强处处为零，则在z轴上z=h/2处的场强大小为（k为静电力常量）
A. B. C. D.
【命题意图】：本题考查电场的叠加和电场中的导体。
2013年全国各地高考物理试题分类汇编-----《电场》
参考答案
1、【解题思路】设小球c带电量Q，由库仑定律可知小球a对小球c的库仑引力为F=k，小球b对小球c的库仑引力为F=k，二力合力为2Fcos30°。设水平匀强电场的大小为E，对c球，由平衡条件可得：QE=2Fcos30°。解得：E=，选项B正确。
2、 【解题思路】：根据题述b点处的场强为零，可知a点处电荷量为q的固定点电荷在b点产生的电场的场强与圆盘在b点产生的电场的场强大小相等方向相反，即圆盘在b点产生的电场的场强大小EQ=k。根据点电荷电场强度公式和电场叠加原理，d点处的电场E= k+ EQ=k。 选项B正确。
3、【解题思路】：将圆环分割成无数个微元，由对称性分析可得，D图中处电场强度为零点。C图中两个带+q的圆环在坐标原点处电场强度为零。所以坐标原点处电场强度最大的是图B。 正确答案：B
4、【解题思路】：由对称性可知b、d两点处的电势相同，选项A正确。由于沿两个等量异种点电荷连线的电场最强，所以.四点中c点处的电势最低，选项B错误。b、d两点处的电场强度大小相等，方向不相同，所以选项C错误。由于c点电势低于a点，将一试探电荷+q沿圆周由a点移至c点，+q的电势能减小，选项D正确。答案：ABD
5、【解题思路】：在两个带等量正电的点电荷连线的中垂线上，电场线方向由O指向A。O点电场强度为零，A点电场强度大于零。一带负电的试探电荷q，从A点由静止释放，所受静电力由A指向O，只在静电力作用下运动，电场力做功，电势能减小，q向O点做加速度逐渐减小的加速运动，q由A向O运动的过程电势能逐渐减小，q运动到O点时的动能最大，电势能不为零。因此，选项BC正确，AD错误．
6、【解题思路】：根据A点电势高于B点电势可知，a处为正电荷，qa＞qb，选项B正确。 正确答案：B
7、【解题思路】：根据电场线的疏密表示电场强度大小可知a点的电场强度比b点的大，选项A正确。根据沿电场线方向电势逐渐降低，a点的电势比b点的高，选项B正确。由电势能与电势的关系可知，检验电荷-q在a点的电势能比在b点的小，选项C错误。将检验电荷-q从a点移到b点的过程中，电场力做负功，电势能增大，选项D正确。 答案：ABD
8、【解题思路】：不计重力的微滴带负电，所受电场力方向指向带正电荷的极板，微滴在极板间向正极板偏转，选项A错。电场力做功，电势能减小，选项B错误。不计重力的带负电微滴初速方向和恒定电场力方向垂直，其运动轨迹为抛物线，选项C正确。带电墨汁微滴所受电场力与电量成正比，所以运动轨迹与带电量有关，选项D错误。
9、【解题思路】：点电荷q和导体表面上的感应电荷共同激发的电场与相距2h的等量异号点电荷相同，在z轴上z=h/2处的场强可看作是处在z=h处点电荷q和处在z=-h处点电荷-q产生电场的叠加，由点电荷场强公式，E=k+ k=，选项D正确。
