电路图练习

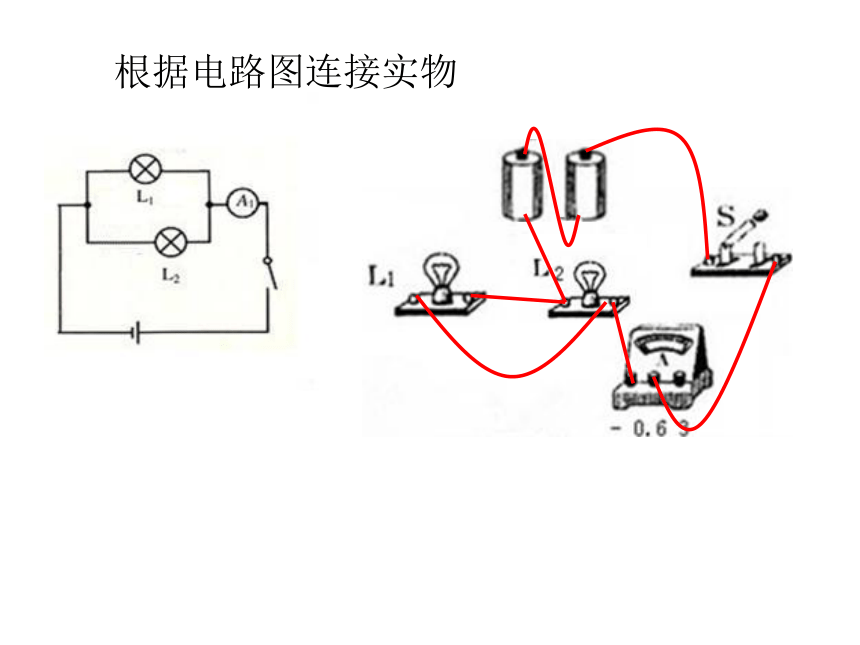

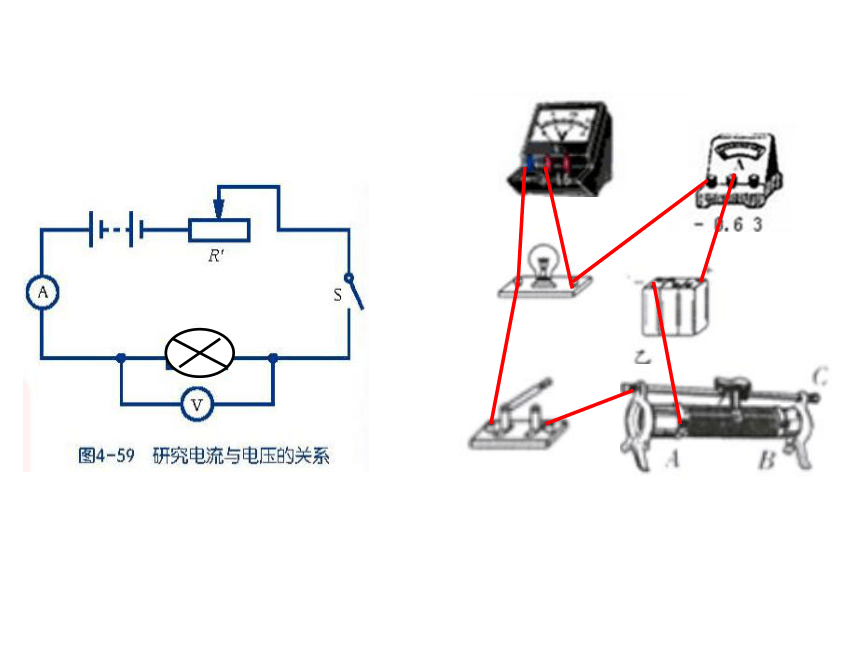

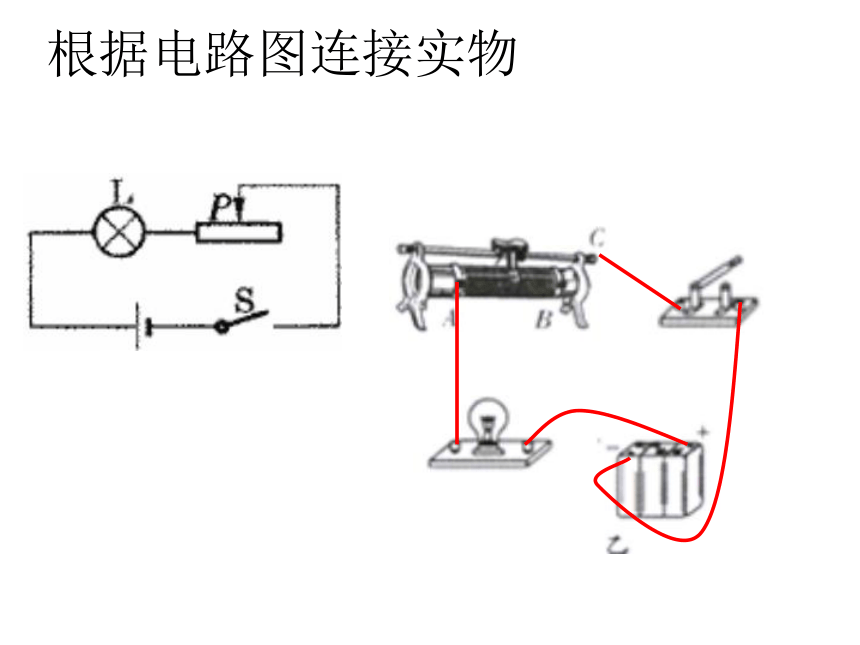

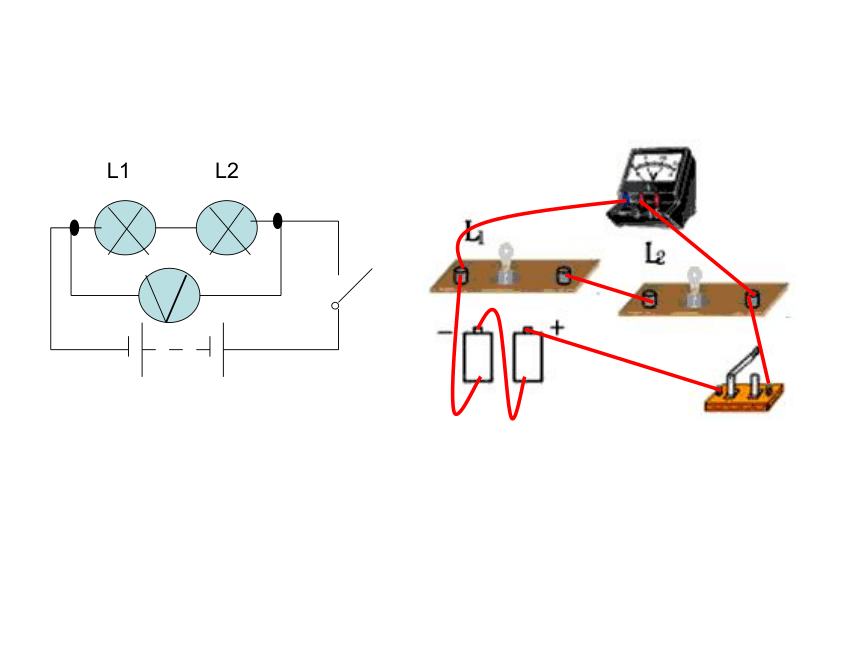

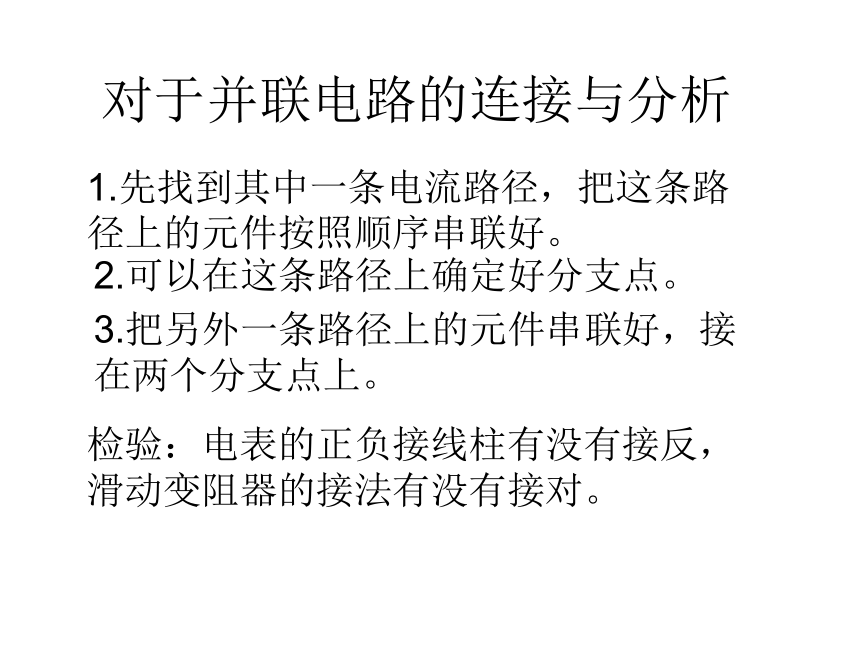

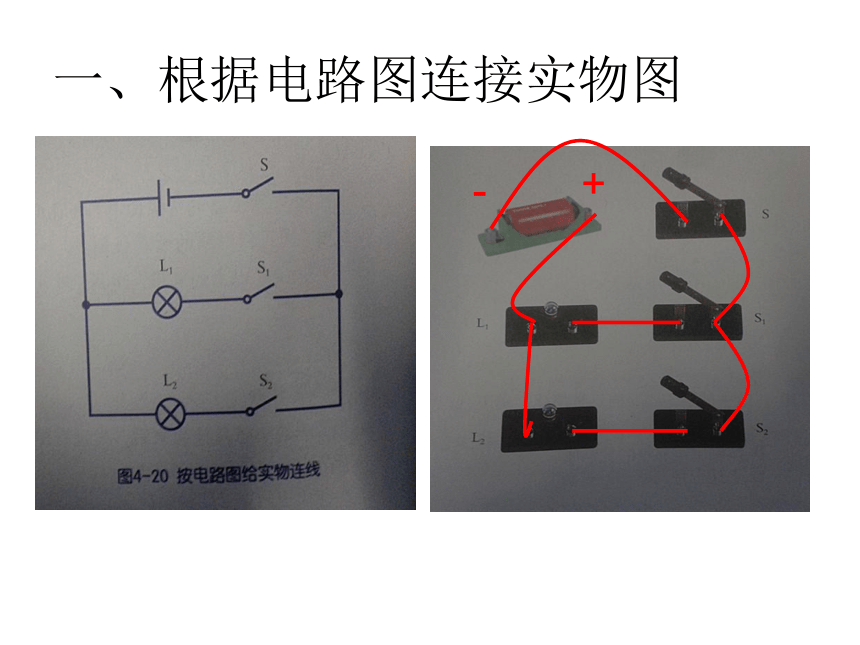

课件15张PPT。对于并联电路的连接与分析1.先找到其中一条电流路径，把这条路径上的元件按照顺序串联好。2.可以在这条路径上确定好分支点。3.把另外一条路径上的元件串联好，接在两个分支点上。检验：电表的正负接线柱有没有接反，滑动变阻器的接法有没有接对。一、根据电路图连接实物图+-根据电路图连接实物根据电路图连接实物L2L1根据电路图连接实物二、根据实物图画电路图甲图连成串联电路，并画出电路图乙图连成并联电路，并画出电路图L1L2活动：利用桌面上的器材，看看你有几种连接方法可以使两盏灯泡同时发光，把你的连接方法用电路图画出来。根据实物图画电路图L1L2S根据实物图画电路图根据实物图画电路图L2S1L1S2根据实物图画电路图
