第2篇 物质科学（一）
第17课时 压强
垂直

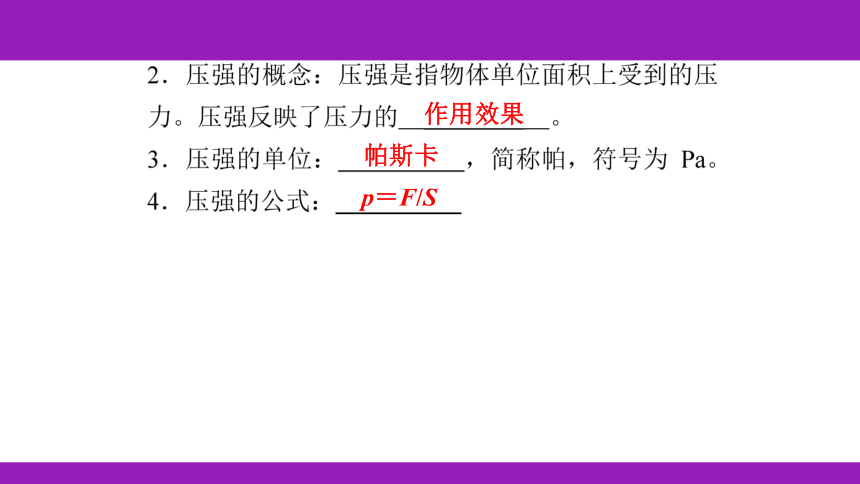

作用效果
帕斯卡
p＝F/S
增大
减小
a2
pS
F/p
D
C
流动性
底部
侧壁
内部

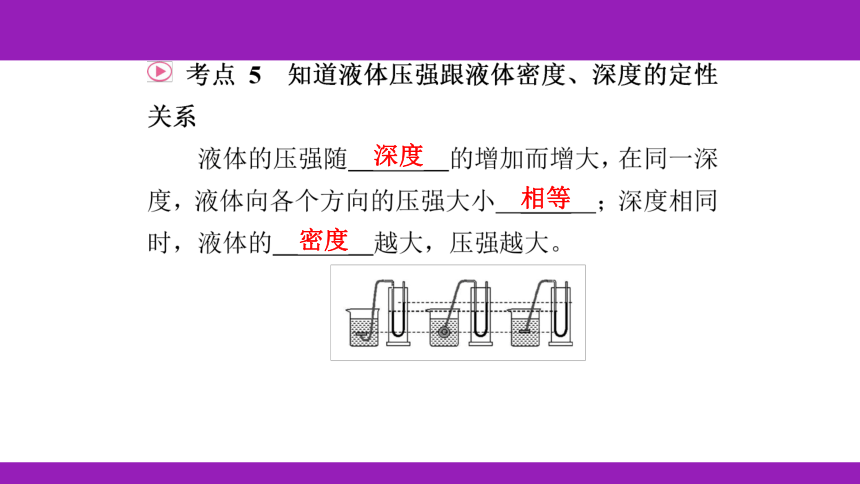

深度
相等
密度
越大
快
较小
C
变大
变小
平面
当液面相平时，橡皮膜内外
水压相同，上下两方液体的压力大小相等，方向相反，
使橡皮膜水平
马德堡半球
1.01×105
高
减小
B
(1)检查气密性时，将绑有橡皮膜的容器浸没在水中，轻压橡皮膜，如果观察到________________________，则气密性不好。
(2)小明将该气压计从甲地带到乙地，发现吸管B端的指向从M处变为N处。则甲、乙两地气压较大的是______。
橡皮膜边缘有气泡冒出
乙
(1)橡皮膜边缘有气泡冒出　(2)乙
【解析】(2)吸管B端的指向从M处变为N处，那么
吸管的A端向下运动，即橡皮膜向下凹陷，那么说明
这时大气压增大了，即乙地的大气压大。
C
例1 C
【解析】A.将工件由图示位置从静止放到水平向右匀
速运动的传送带上，由于存在摩擦，在水平方向上工
件受到水平向右的摩擦力，工件将会做加速运动，则
摩擦力大小会发生变化，不是一条直线，当工件随传
送带一起匀速直线运动时，摩擦力为0，故A错误；
B.将工件由图示位置从静止放到水平向右匀速运动
的传送带上，此时物体对传送带的压力等于物体的重
力，压力大小保持不变，故B错误；C、D.压力不变，
工件向右运动，与传送带的接触面积变大，根据p＝
可知，压强与接触面积成反比，压强会变小，故C
正确，D错误。
A
1.A
【解析】因为甲、乙、丙都是实心圆柱体，所以对水
平地面的压强p＝＝＝＝＝＝ρgh。由题
知甲、乙、丙的高度h甲＝h乙＜h丙，且三者对地面的
压强相等，所以由p＝ρgh可知，三个圆柱体的密度
关系：ρ甲＝ρ乙＞ρ丙；
由题知甲、乙的底面积S甲＜S乙，高度h甲＝h乙，所
以V甲＜V乙，因为ρ甲＝ρ乙，m＝ρV，所以甲、乙圆
柱体的质量关系：m甲＜m乙。已知乙、丙的底面积S
乙＝S丙，对地面的压强相等，则由p＝＝＝可知，
乙、丙圆柱体的质量关系：m乙＝m丙。所以三个圆柱
体的质量关系：m甲＜m乙＝m丙；故A正确，B、C、
D错误。
D
例2　D
【解析】物体A由于自身的重力对弹簧测力计施加
了一个向左的10N的拉力，因弹簧测力计处于静止
状态，水平方向上受到的力是一对平衡力，所以物体
B也对弹簧测力计施加了一个10N的拉力，则弹簧
测力计的示数F＝10N，故A、B错误；物体B受到
竖直向上的拉力、竖直向上的支持力和竖直向下的重
力，这三个力是平衡力，所以物体B受到的支持力：
F支持＝GB－F＝100N－10N＝90N，因支持力和压力
是一对相互作用力，大小相等，所以物体B对支撑面
的压力：F压＝F支持＝90N，故C错误；B对地面的压
强：p＝＝＝2.25×103Pa，故D正确。
A
2．A
【解析】A、B.铁块对小桌的压力等于铁块的重力，
F铁块＝G铁块＝m铁块g＝0.6kg×10N/kg＝6N，铁块对小
桌的压强：p铁块＝＝＝3000Pa；小桌对
海绵的压力等于小桌和铁块的总重；F小桌＝G总＝(m
铁块＋m小桌)g＝(0.6kg＋0.2kg)×10N/kg＝8N，小桌对海
绵的压强：p小桌＝＝≈987.7Pa。
由计算可知：p铁块＞p小桌，故A正确，B错误。C、D.
图甲中铁块对小桌的压力和图乙中铁块对海绵的压
力都等于自身的重力，故压力相等，且受力面积相同，
所以图甲中铁块对小桌的压强和图乙中铁块对海绵
的压强相等，故C、D错误。
C
例3 .C
【解析】A.隔板两侧液体的密度不同，深度相同，左
侧盐水密度大，由p＝ρgh可知，左侧盐水产生的压
强大，橡皮膜应向右侧凸出，故A错误；B.隔板两侧
液体的密度不同，深度不同，左侧盐水密度大且深度
大，由p＝ρgh可知，左侧盐水产生的压强大，橡皮
膜应向右侧凸出，故B错误；C.隔板两侧液体的密度
不同，深度相同，右侧盐水密度大，由p＝ρgh可知，
右侧盐水产生的压强大，橡皮膜应向左侧凸出，故C
正确；D.隔板两侧液体的密度相同，深度不同，左侧
酒精深度大，由p＝ρgh可知，左侧酒精产生的压强
大，橡皮膜应向右侧凸出，故D错误。
D
D
例1 D
【解析】A.在图甲的装置中，当用抽气机抽气时，在
同一时间内，通过每个管子的气体总量相同，细管内
气体流速比粗管内气体流速大，故A管内的气体流
速最大，B管内的气体流速次之，C管内的气体流速
最小，故A错误；B.由图乙可知，开始抽气时的压强，
即为实验室的大气压，为101.3kPa，故B错误；
C、D.因为A管内的气体流速最大，B管内的气体流
速次之，C管内的气体流速最小，故C管压强最大，
B管次之，A管最小，即图像③是A管中的气体压强
随时间变化的图像。由图乙可知，在相等的时间内，
③的压强变化最大，故可判断气体压强变化最大的是
A管。故C错误，D正确。
B
>
<
E ＞　＜
【解析】两杯的底面积S乙＝2S甲，且两杯质量相同
即两杯的重力G杯相等。两杯中装入一定量的水后，
杯子对水平桌面的压力为：F＝G杯＋G水，由公式p
＝可得：甲杯对水平桌面的压力为：F甲＝G杯＋G水
甲，乙杯对水平桌面的压力为：F乙＝G杯＋G水乙，两
杯对水平桌面的压强为：p0＝＝，
因为两杯对桌面的压强相等，且S乙＝2S甲，所以F乙
＝2F甲，即：G水乙＝G杯＋2G水甲；乙杯中水倒入甲杯
中后，甲杯对水平桌面的压力为：F1＝F甲＋G水乙＝
2F甲＋G水甲，乙杯对水平桌面的压力为：F2＝G杯，
甲杯对水平桌面的压强为：p1＝＝>＝
2p0，乙杯对水平桌面的压强为：p2＝＝<＝
p0。
B
D
D
B
小于
大于
c
b、d的形变程度相同
变小
减小受力面积
大气压
【答案】首先用力将塑料吸盘压在平板玻璃上，
将塑料吸盘中的空气排出，松手后，由于吸盘内的空
气减少，内部气压小于外界大气压，外界大气压将吸
盘紧压在玻璃上，所以在吸盘下的挂钩上挂上重物，
吸盘不会掉下来。把这套装置放入玻璃钟罩内，用抽
气机抽出里面的空气，随着气体的减小，气体压强逐
渐减小，在重力大于吸盘内外气体压力差时，挂钩会
掉下。
【答案】(1)由图可知空杯对杯座的压力：F0＝0.9N，
装满饮料时，杯对杯座的压力：F1＝4.5N，因杯子为
平底薄壁直圆筒状，所以杯底受到饮料的压力：F＝
F1－F0＝4.5N－0.9N＝3.6N。
(2)饮料的质量：m＝＝＝＝0.36kg，杯中饮
料的体积：V＝S2H＝30cm2×10cm＝300cm3＝3×10－
4m3，则饮料的密度：ρ＝＝＝1.2×103kg/m3。
(3)饮料持续流入空杯5s，则流入杯中饮料的质量：
m1＝ρS1vt＝1.2×103kg/m3×0.8×10－4m2×0.5m/s×5s＝
0.24kg，此时饮料对杯底的压力：F2＝m1g＝
0.24kg×10N/kg＝2.4N，此时杯对杯座的压强：p＝
＝＝1.1×103Pa。
