第2篇 物质科学（一）
第22课时 欧姆定律 电路计算

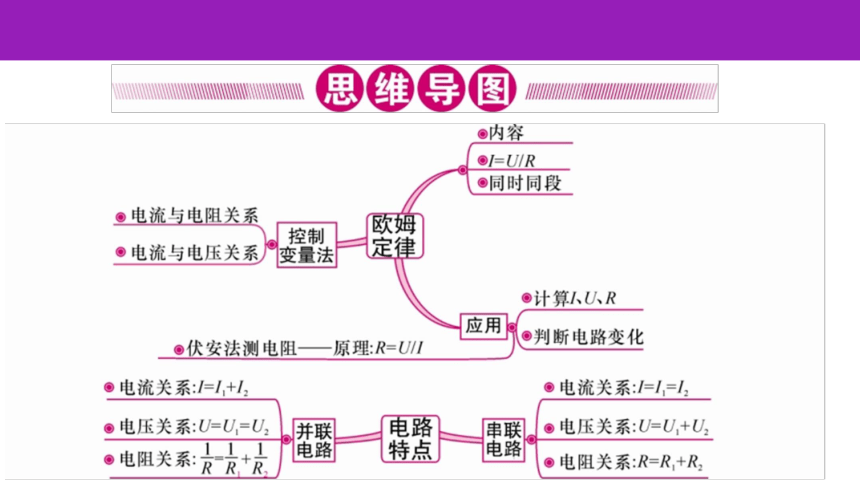

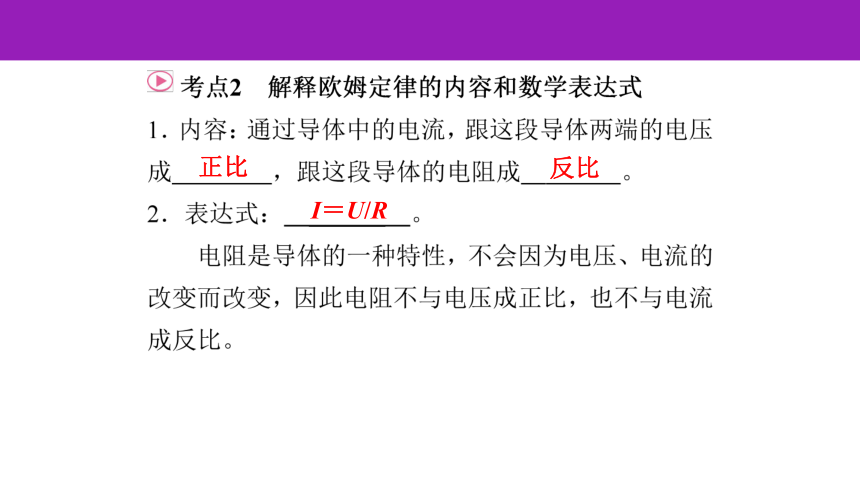

正比
反比
I＝U/R

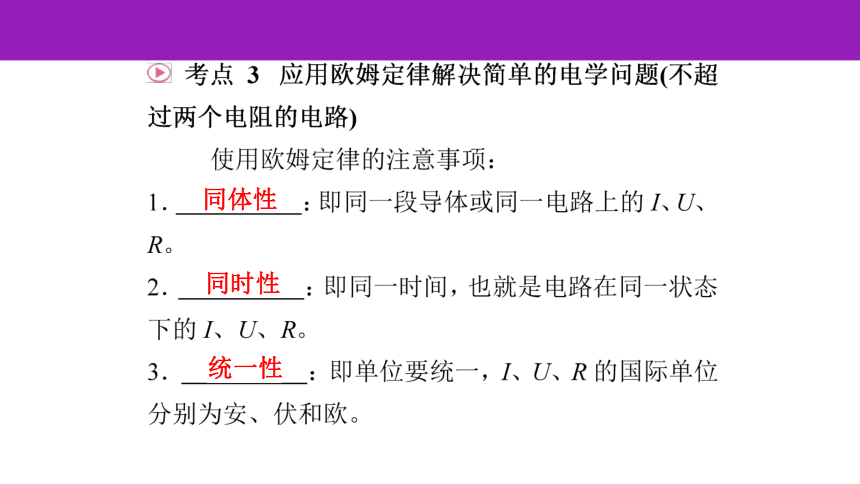

同体性
同时性
统一性

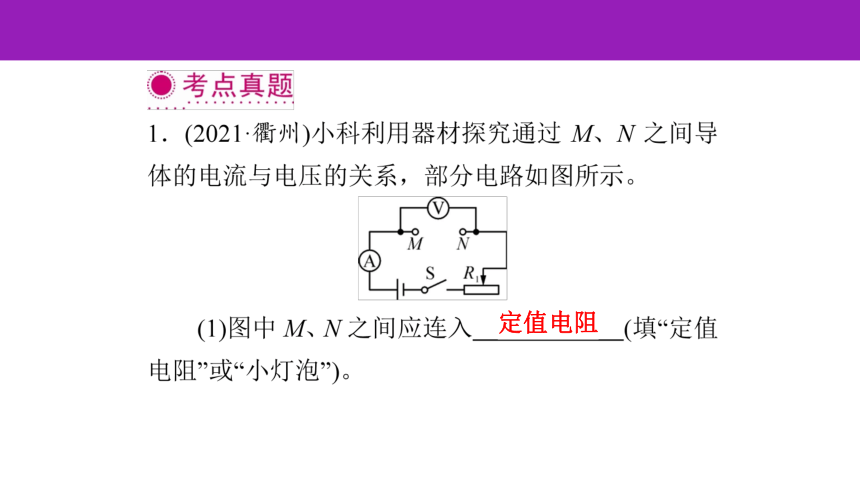

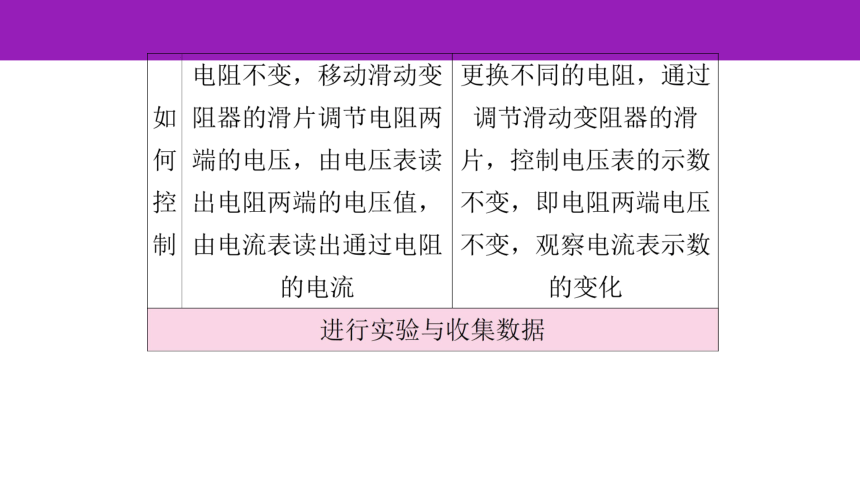

定值电阻

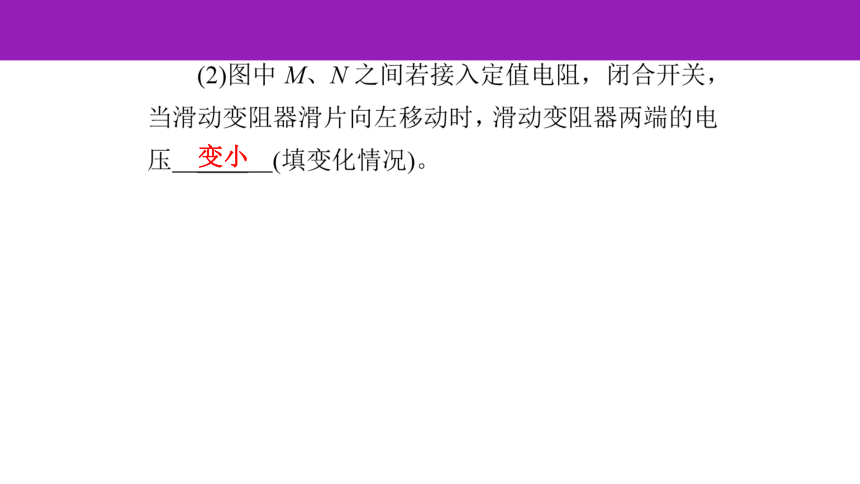

变小

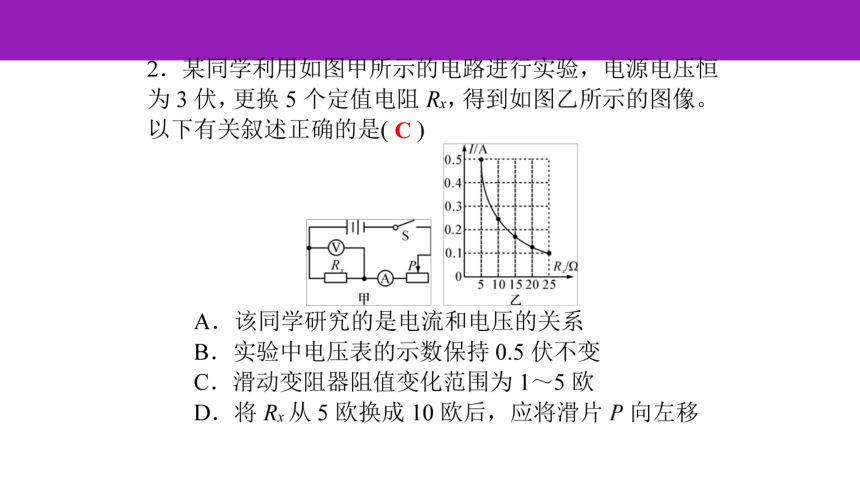

C

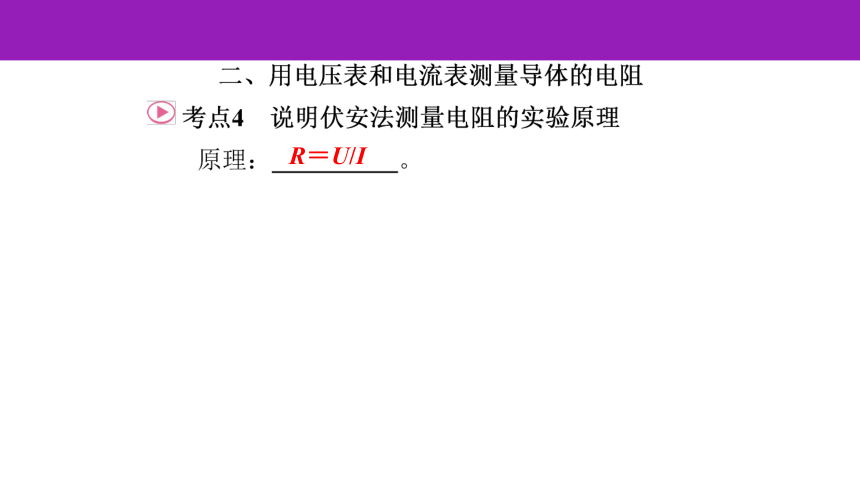

R＝U/I

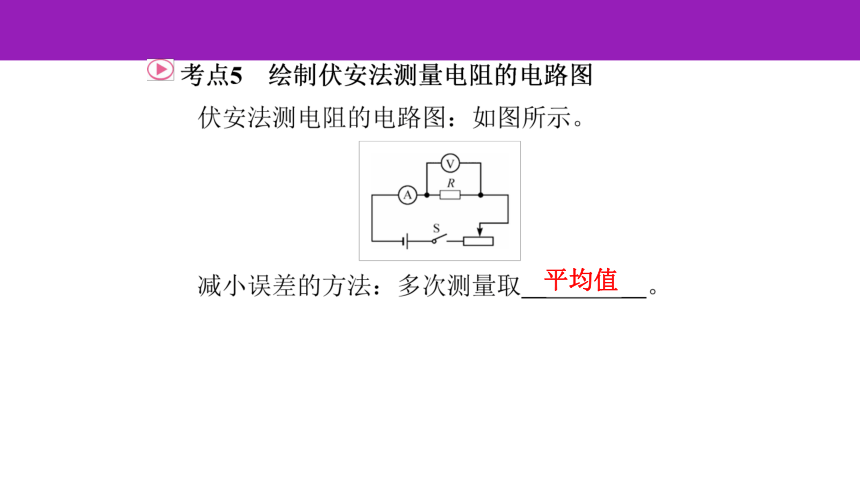

平均值
断开
最大处
一上一下
D
3．D 【解析】①当开关S接1时，电压表测R0的电
压，此时电压表上面的接线柱为“－”接线柱；当开关
S接2时，电压表测Rx的电压，但是此时电压表的上
面接线柱却与正极相连，接法错误，不能测定Rx的
阻值，故A错误；②当开关S2闭合时，R0被短路，
此时电压表测电源电压U总；当开关S2断开时，电压
表测Rx的电压Ux。可根据U0＝U总－Ux计算出R0的
电压，再根据“串联电路电压与电阻成正比”计算出Rx
的阻值，即＝，
故②可以测出Rx；
③当开关S2闭合时，R0被短路，只有Rx，记下电流
表的示数Ix，根据U总＝I总R总得到：U总＝IxRx；当
开关S2断开时，R0与Rx串联，记下电流表的示数I
总，根据U总＝I总R总得到：U总＝I总(Rx＋R0)。两个方
程联立可以计算出Rx的阻值，故③可以测出Rx；④
将滑动变阻器移到阻值为0处，当开关S接2时，只
有R0，记下电流表的示数I0；当开关S接1时，只
有Rx，记下电流表的示数Ix。根据并联电路U0＝Ux
得到：I0R0＝IxRx，故④可以测出Rx。那么能够测出
Rx的电路为②③④。故D正确，而B、C错误。故选
D。
【答案】如图(只需满足“一上一下”连接即可)
6
移动滑动变阻器的滑片，
观察电压表和电流表的示数
R1断路
4Ω
【答案】如图
并联后相当于增大了导体的横截面积，在导体
材料、长度、温度不变时，横截面积越大，导体电阻
越小
增大
B
例1 B 【解析】A.由图知，两电阻串联，电压表测
气敏电阻R的电压。气敏电阻周围酒精气体浓度越
大，气敏电阻R的阻值越小，电路中的总电阻越小，
由欧姆定律可知，电路中电流越大，由U＝IR可知，
定值电阻R0两端的电压越大，根据串联电路电压特
点，气敏电阻R两端的电压等于电源电压与定值电
阻R0两端电压的差，即电压表示数越小，故A错误；
B.由图知，两电阻串联，电压表测定值电阻R0两端
的电压；气敏电阻周围酒精气体浓度越大，气敏电阻
R的阻值越小，电路中的总电阻越小，由欧姆定律可
知，电路中电流越大，由U＝IR可知，定值电阻R0
两端的电压越大，即电压表示数越大，故B正确；C、
D.开关闭合后电压表测量电源电压，电压表示数不变，
故C、D错误。故选B。
A
1．A 【解析】由题知，甲、乙两地相距30km，输电
线的电阻与其长度成正比，设每千米输电线的电阻为
R0，短路位置离甲地的距离为s，则短路位置离乙地
的距离为30km－s，AB间的总电阻(两条输电线的总
长度为2s)：RAB＝2sR0，同理可得，CD间的总电阻：
RCD＝2(30km－s)R0。用如图所示的测量仪进行检测
时，电源电压不变，所以由欧姆定律得：U＝IABRAB，
U＝ICDRCD，因电源电压不变，所以可得IABRAB＝
ICDRCD，代入数据有：0.2A×2sR0＝0.3A×2(30km－
s)R0，解得：s＝18km。故选A。
D
例2 D 【解析】A.电阻是导体本身的一种特性，其
大小与导体的材料、长度、横截面积以及导体的温度
有关，与电压、电流大小无关，故A错误；B.由图像
可知，两个定值电阻R1和R2，通过它们的电流都与
它们两端的电压成正比，用不同的电阻研究电流与电
压的关系得出的结论是一样的，故B错误；C.由图像
可知，电阻一定时，通过导体的电流与导体两端的电
压成正比，而电压由电源提供，与电流无关，不能说
电压与电流成正比，故C错误；
D.由电阻的计算式R＝
可得：当I＝0.2A时，U1＝
1V，U2＝2V，故R1∶R2＝U1∶U2＝1∶2，故D正确。
故选D。
电流表，正负接线柱接反
20
B
例3 B 【解析】ABC.只闭合开关S1，该电路为串联
电路，电流表测量电路中的电流，电压表
测量滑动
变阻器两端的电压，电压表
测量滑动变阻器右边部
分两端的电压。由于电压表在电路中相当于断路，移
动滑片时，滑动变阻器接入电路的电阻不变，总电阻
不变，根据欧姆定律可知，电路中的电流不变，即电
流表示数不变，灯泡的实际功率不变，灯泡的亮度不
变，故A错误；根据U＝IR可知，滑动变阻器两端
的电压不变，即
示数不变；
滑动变阻器的滑片由右向左滑动过程中，与电压表
并联部分的电阻变大，根据U＝IR可知，电压表
示
数变大，所以电压表
与电压表
的示数差变小，故B
正确；电压表
示数不变，电流表
的示数不变，其比
值不变，故C错误；D.再闭合S2，变阻器左边部分
被短路，该电路为串联电路，电流表测量电路中的电
流，电压表
和
测量滑动变阻器两端的电压。调节变
阻器的滑片，滑动变阻器接入电路的电阻发生变化，
总电阻改变，根据欧姆定律可知，电路中的电流改变，
通过灯泡的电流改变，则灯泡的亮度改变，故D错
误。故选B。
B
3．B 【解析】图甲中三个电阻串联，串联电路各处
的电流相等，根据欧姆定律变形式U＝IR，因U1＞
U2＞U3，故R1＞R2＞R3；在图乙中，三个电阻并联，
根据并联电路各支路电压相等，由欧姆定律I＝
得I3
＞I2＞I1。故选B。
C
例4　C　【解析】因物体对水平面的压力和自身的
重力相等，所以质量为M0的测重台置于压力传感器
上时，传感器受到的压力F0＝M0g，没站人时传感器
输出电压为U0，当某同学站上后输出电压为U。设该
同学的质量为m，则传感器受到的压力F＝(M0＋m)g，
因传感器输出电压与作用在其上的压力成正比，
所以＝，即＝，解得：m＝ (U－U0)。
B
D
C
C
B
左
B
左
反
B
20
0.3
0.4
不均匀
200
24
30
8．(1)200 (2)24 (3)30
【解析】(1)经济舱乘客行李的最大重力为G1＝m1g＝
20kg×10N/kg＝200N；
(2)在串联电路中，报警时通过Rx的电流为Ix＝I0＝
＝＝0.5A，Rx两端的电压为Ux＝U－U0＝
15V－3V＝12V，报警时Rx的阻值为Rx＝＝
＝24Ω。
(3)行李对水平托盘的压力等于行李的重力大小，由
杠杆平衡条件“动力×动力臂＝阻力×阻力臂”可得：
FPlP＝G行l行，在FP、lP一定时，G行越大，l行就要越
小，由装置图示可知，A托盘离支点远，应为经济舱
乘客的行李托盘；B托盘离支点近，为商务舱乘客的
行李托盘。由表中数据可知，报警时P处杠杆对Rx
的压力为150N，由力的相互作用可知，P处受到的
支持力FP＝150N，当两次杠杆水平平衡时，FP·OP＝
GA·OA＝GB·OB，即：
150N×(0.9m＋AB)＝200N×(0.6m＋AB)……①
150N×(0.9m＋AB)＝GB×0.6m……② 由①②两式可
得：GB＝300N，商务舱乘客行李的最大质量为m＝
＝＝30kg。
