2023浙江中考一轮复习第23课时 家庭电路（课件 45张ppt）

(共45张PPT)
第2篇 物质科学（一）
第23课时 家庭电路

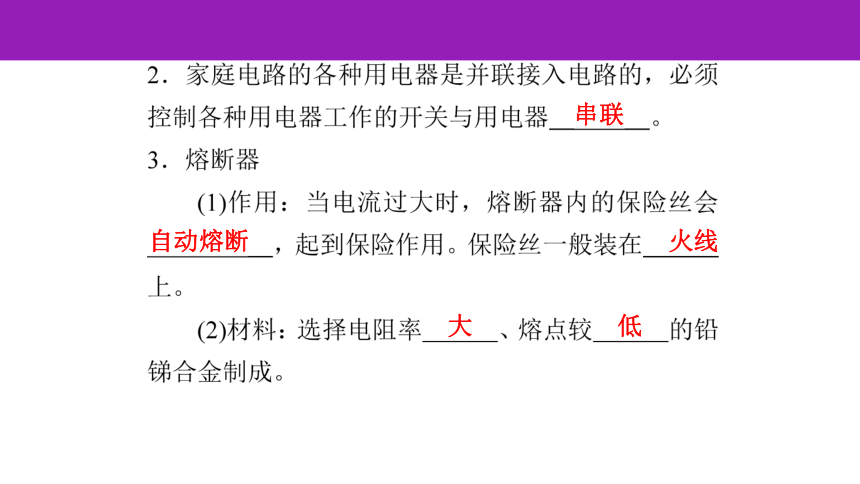

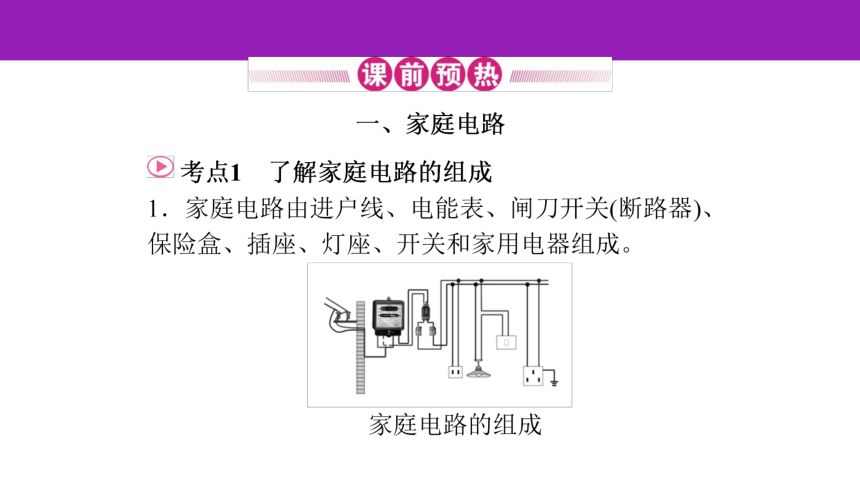

串联

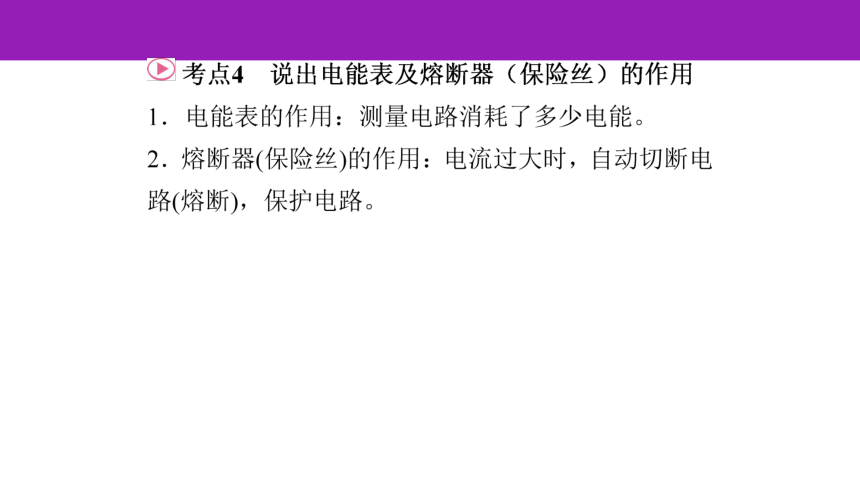

自动熔断
火线
大
低

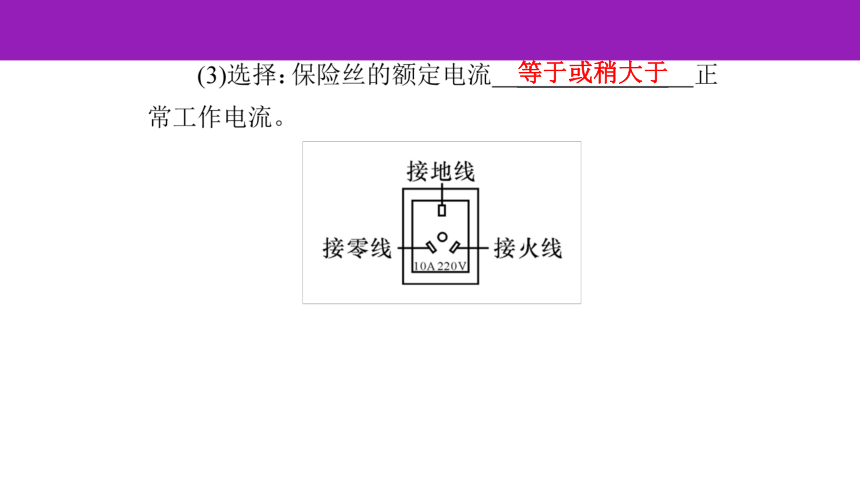

等于或稍大于

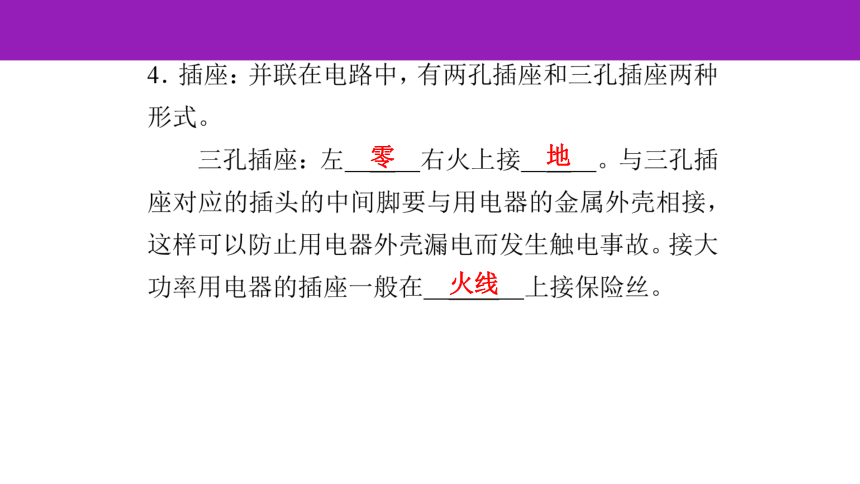

零
地
火线

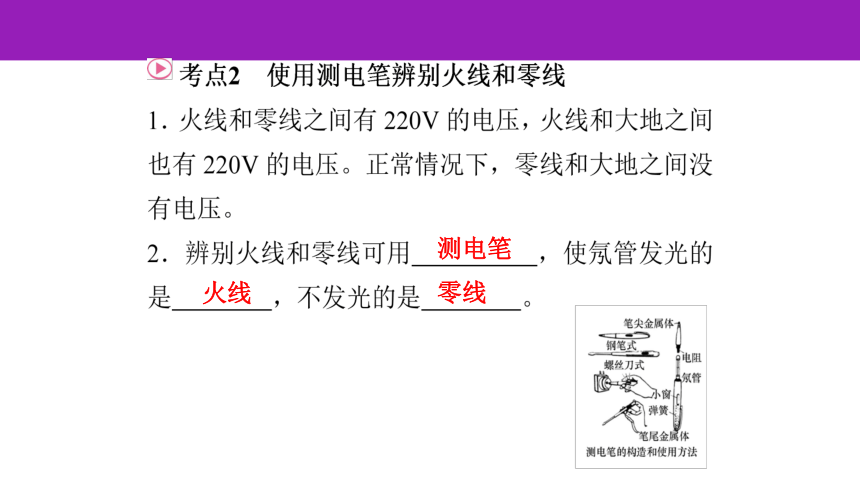

测电笔
火线
零线

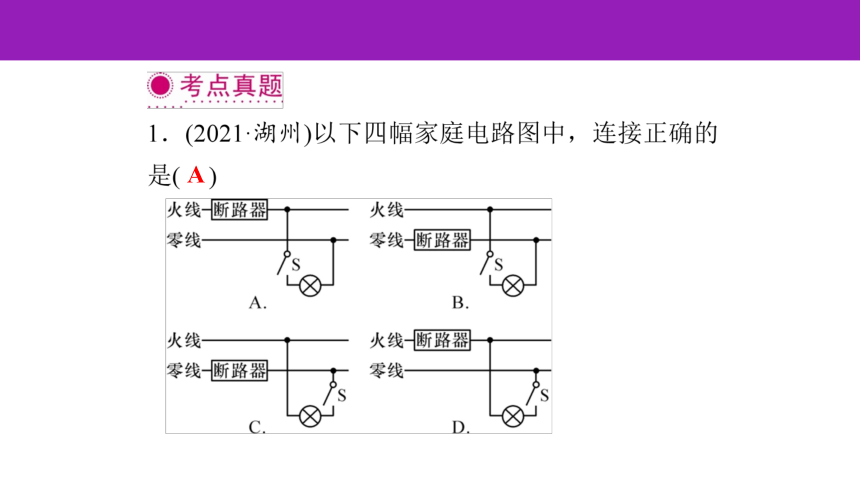

A

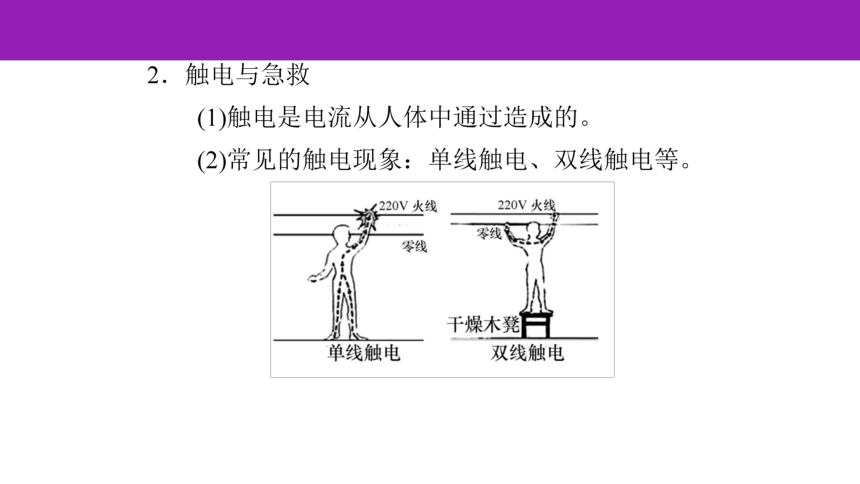

不高于
36V
D
D
3．D 【解析】家庭电路中，火线与零线直接连接或
火线与大地直接连接，会造成短路。D图中风筝线导
致火线与地面连接，造成短路。故ABC错误，D正
确。故选D。
C
例1 C 【解析】A.保险丝应该接在火线上，一旦有
危险发生，熔断后断开火线，故A正确；B.两孔插座
接法，左端导线应接在零线上，故B正确；C.电灯开
关安装在零线上，当开关断开时，灯泡与火线是连通
的，人接触灯泡时容易发生触电，不符合安全常识，
故C错误；D.有金属外壳的用电器，其金属外壳一定
要通过三脚插头接地，以防用电器外壳带电，会危及
人身安全。故D正确。故选C。
C
C
例2 C 【解析】两个声控开关串联会相互影响，只
有都闭合时灯才发光；两个声控开关并联会互不影响，
可以独立控制灯的亮灭，根据“为确保行人不管从哪
端进入，电灯都能接通电源发光”，所以两开关应并
联，且开关要先连接火线。A.图中有一个开关未先接
火线，且与灯并联，不符合安全要求，故A错误；B.
图中两个开关串联，只有同时闭合时灯才会发
光，故B错误；C.图中两开关均先接火线，且可以达
到“行人不管从哪端进入，电灯都能接通电源发光”的
目的，故C正确；D.图中两开关均先接零线，这样不
安全，故D错误。故选C。
D
2.D 【解析】根据安全用电的原则，开关接在火线上，
开关和电灯要串联；三孔插座的接法：上孔接地线，
左孔接零线，右孔接火线，且三孔插座与电灯要并联，
故D正确。故选D。
D
例2 D【解析】A.打雷下雨时，站在大树下避雨，容
易发生雷击现象，此做法不符合安全用电原则；B.人
体是导体，用手接触带电的插座时，会发生触电事故，
此做法不符合安全用电原则；C.湿抹布是导体，用湿
抹布擦拭发光的灯泡时很容易触电，此做法不符合安
全用电原则；D.有金属外壳的电器，外壳必须接地，
将冰箱的金属外壳接地，此做法符合安全用电原则。
故选D。
C

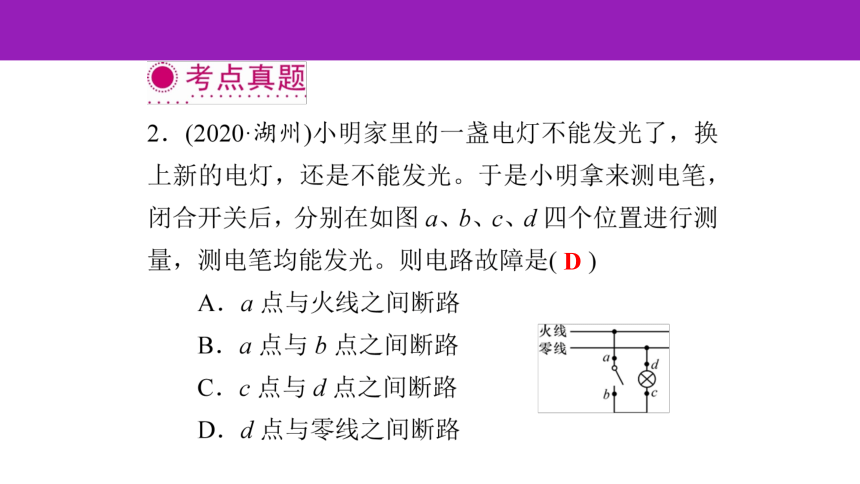

cd段断路
串
例4 cd段断路 串 【解析】用测电笔测a、b、c点，
测电笔均发亮，说明这三点与火线之间是接通的；测
试d点不亮，而d点接触的是零线，所以故障是cd
段断路。使用测电笔检查电路时，如果被测导线是火
线，火线、人体、大地、测电笔构成串联电路，氖管
有电流通过而发光。
C
4．C 【解析】电灯仍正常工作，说明不是保险丝烧
坏了，没有发生短路，而把测电笔分别插入插座的左、
右插孔，氖管均能发光，说明火线有电，而零线开路
了，且是在c、d之间开路，故C正确。故选C。
断路
短路
正常
例5 (1)断路 (2)短路 (3)正常
【解析】(1)L0不亮，说明该支路不能形成通路，发生
了断路。(2)L0正常发光，说明检验灯得到220V电压，
该支路发生了短路。(3)L0发光呈暗红色，说明检验灯
得到的电压小于220V，该支路正常。
A
D
D
B
C
A
C
会
【答案】如图
8．(1)如图
(2)44 20
【解析】(1)根据题意，在大门处和卧室门口都能控
制客厅日光灯的开和关，电路连接情况如图。
(2)由P＝可得，两灯泡的电阻分别为RB＝＝
＝1936Ω，RA＝＝＝484Ω。因为串联电路电流
处处相等，根据欧姆定律计算公式U＝IR可知，A灯的
电压为UA＝×484Ω＝44V；根据公式P＝
可知，A与B的电功率之和为P总＝＝20W。
丙图
丙图
丙图
不会
【答案】如图
