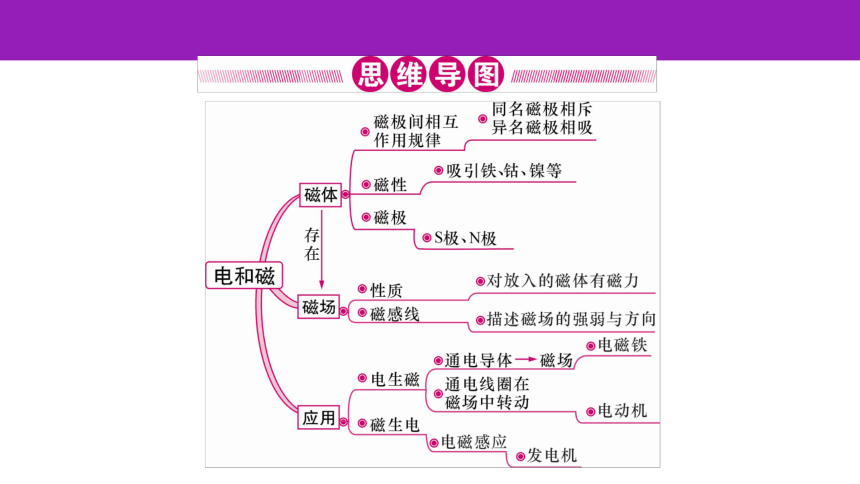

第24课时 电和磁

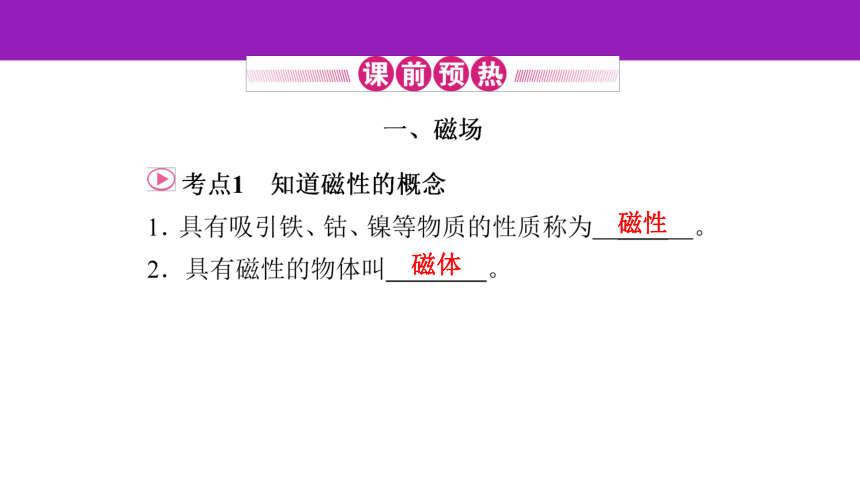

磁性
磁体

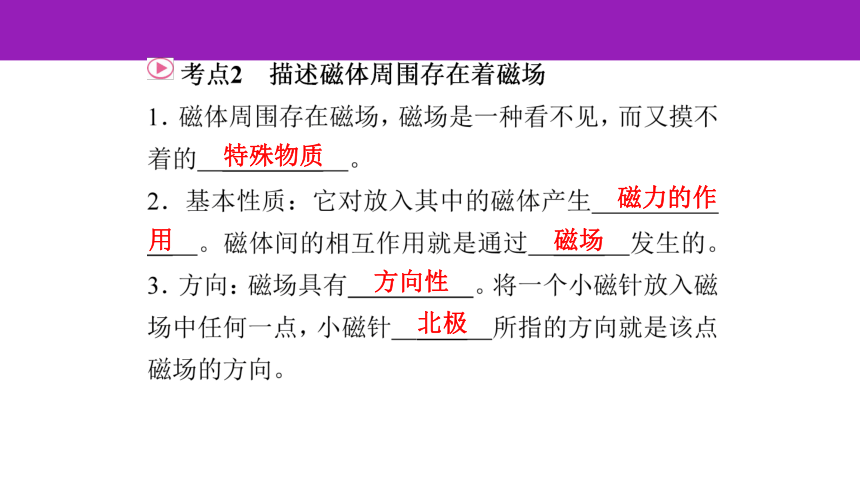

特殊物质
磁力的作
用
磁场
方向性
北极

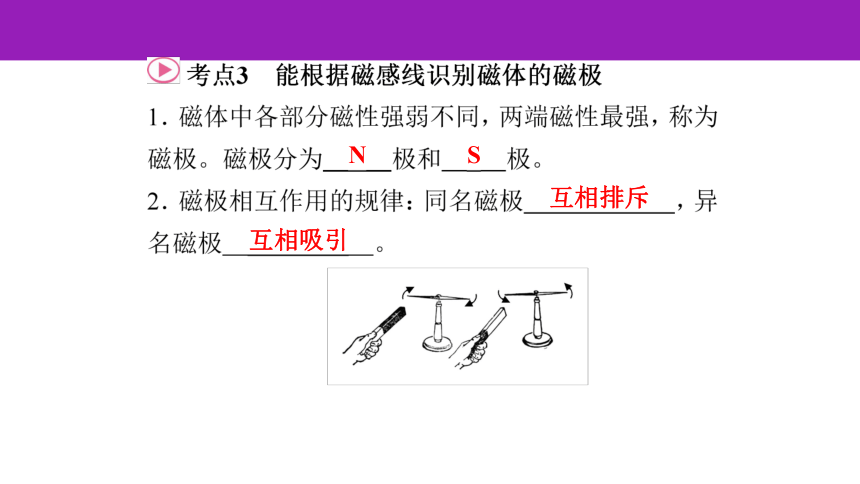

N
S
互相排斥
互相吸引

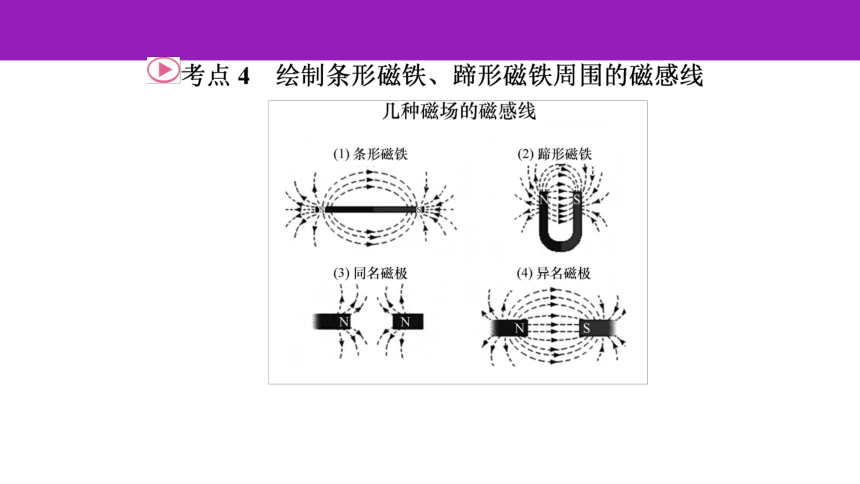

磁

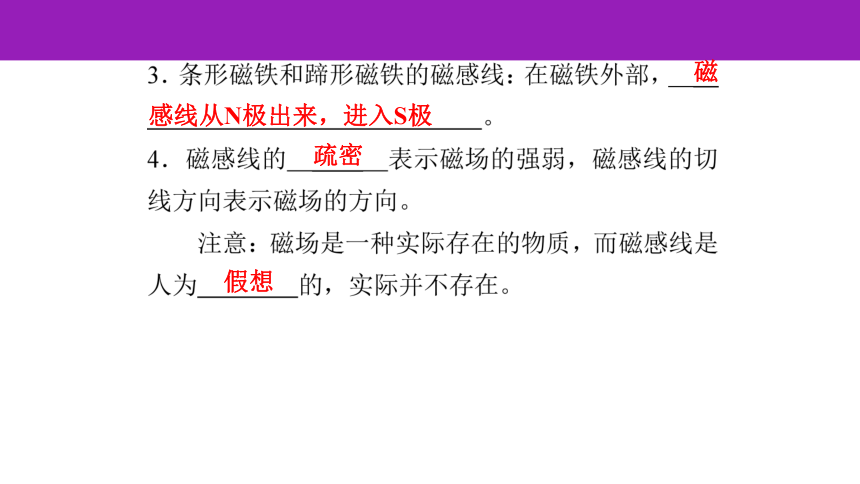

感线从N极出来，进入S极
疏密
假想

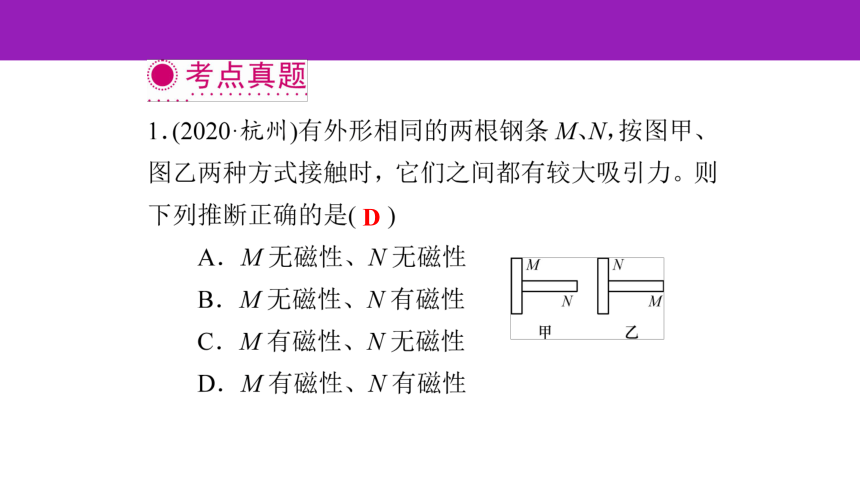

D

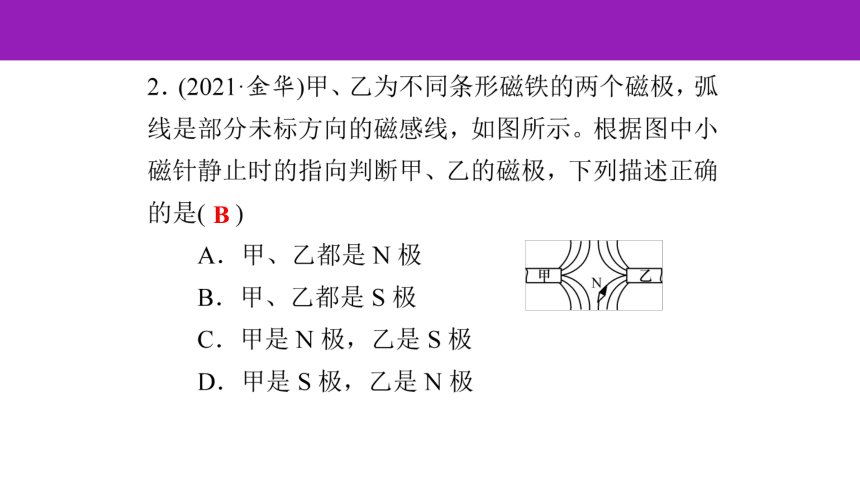

B

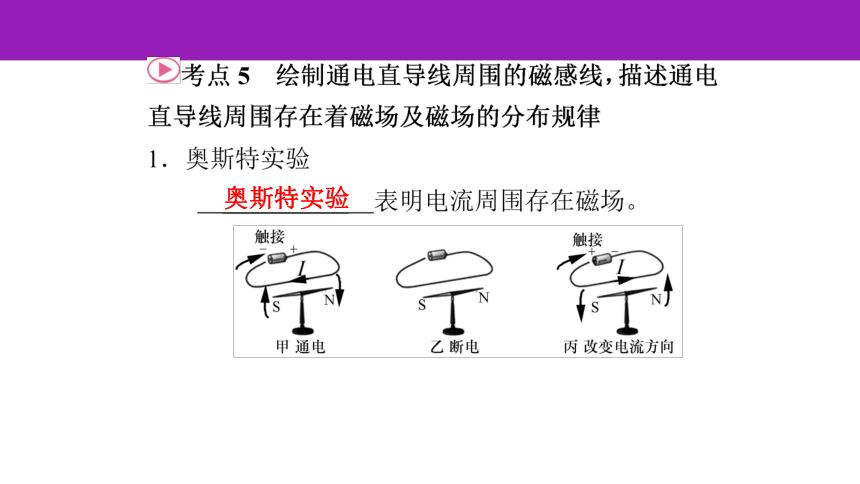

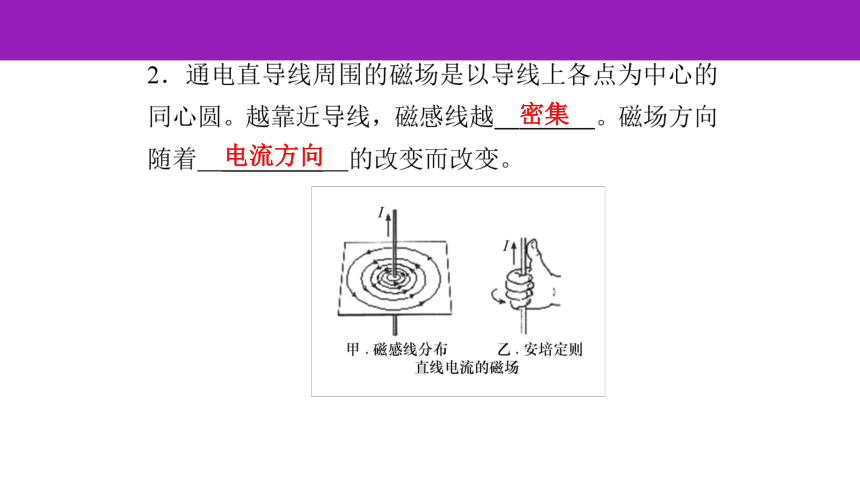

奥斯特实验
密集
电流方向
电流方向

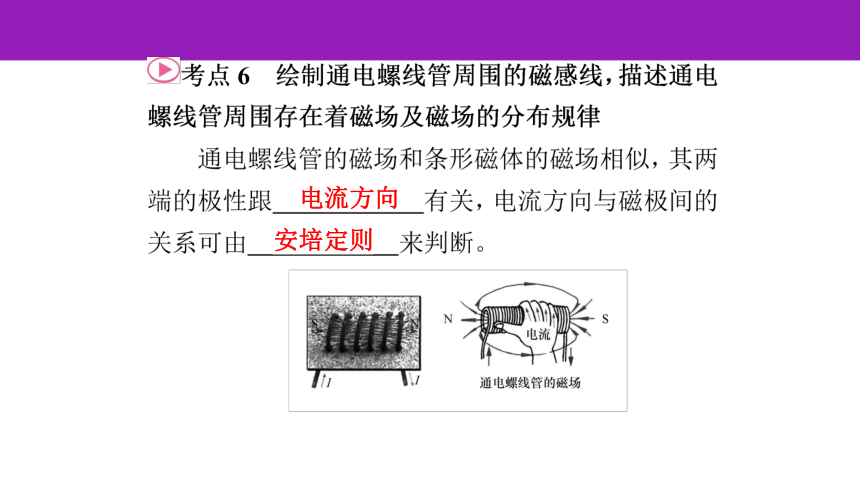

安培定则
磁场方向
电流方向
改变
不变
铁芯
磁化
通断电
电流方向
电流大小
线
圈匝数
D
A
一部分
切割
导体运动
磁场
电流
磁
场
机械
电
电
机械
导体AB
改变圆
盘转动方向或改变磁场方向
力的作用
电流
的方向
切断电源
指示
灯
汽化(或蒸发)
C
D
例1　D　【解析】A.在磁体外部，磁感线从磁体的
N极出来回到S极，所以a端为N极，b端为S极，
故A错误；B.磁体的周围存在磁场，P点有磁场，故
B错误；C.为了形象地描述磁场的性质，物理学中引
入了磁感线，但磁感线不是真实存在的，故C错误；
D.由图可知，Q点的磁场方向水平向右，故D正确。
故选D。
【答案】如图
【答案】把撒有细铁屑的玻璃板放在条形磁铁上
后，每一颗细铁屑都会被磁化，磁体会对细铁屑产生
磁力的作用。由于细铁屑与玻璃表面之间存在摩擦，
离磁极较近的细铁屑会被吸引到磁极附近，而离磁极
较远的细铁屑受到的磁力较小，不足以克服摩擦而改
变位置或排列方向，所以细铁屑排布尚无规律。
轻轻敲动玻璃板，玻璃板受力而振动，细铁屑由
于惯性保持静止状态，使细铁屑与玻璃板间弹力减小，
甚至短暂分离。此时，被磁化的每一颗细铁屑在磁力
的作用下，会围绕磁铁呈辐射状有规律地排列起来，
把磁体周围的磁场在一个平面上的分布情况形象地
模拟出来。
A
例2　A　【解析】闭合开关S，当滑片P向b端移
动时，变阻器连入电路中的电阻变大，由欧姆定律可
知电路中的电流变小，则电磁铁的磁性减弱；开关闭
合，电流从螺线管的上方流入，根据安培定则可知通
电螺线管的下端为N极，由同名磁极相互排斥可知，
通电螺线管对条形磁体有向下的斥力。当滑片P向b
端移动时，电磁铁的磁性减弱，通电螺线管对条形磁
体向下的斥力减小，则条形磁体对水平地面的压力减
小。
A
例3　A　【解析】声波使振膜左右振动，连接在振
膜上的线圈也随之一起振动，切割永磁体的磁感线产
生交流电，这里利用了电磁感应原理，故A正确，而
B、C、D错误。故选A。
A
D
EA＜EB
例4　EA＜EB　【解析】金属框由静止自由下落到地
面的过程中，金属框通过磁场会产生感应电流，有一
部分能量转化为电能，所以在此过程中金属框的重力
势能转化为动能和电能；塑料框由静止自由下落到地
面的过程中，塑料框通过磁场不会产生感应电流，所
以重力势能全部转化为动能。又因为金属框和塑料框
质量相等，在最高点时，重力势能相等，所以EA＜
EB。
D
例5　D　【解析】①若图乙中a接正极b接负极，
根据安培定则知蹄形螺线管左端为S极，与图甲的磁
场方向相反，线圈中通与图甲电流方向相同的电流，
故线圈刚通电时扭转方向与图甲所示的扭转方向相
反；②若图乙中b接正极a接负极，根据安培定则知
蹄形螺线管左端为N极，与图甲的磁场方向相同，线
圈中通与图甲电流方向相同的电流，故线圈刚通电时
扭转方向与图甲所示的扭转方向相同；
③若图乙中a接正极b接负极，根据安培定则知蹄形
螺线管左端为S极，与图甲的磁场方向相反，线圈中
通与图甲电流方向相反的电流，故线圈刚通电时扭转
方向与图甲所示的扭转方向相同；④若图乙中b接正
极a接负极，根据安培定则知蹄形螺线管左端为N
极，与图甲的磁场方向相同，线圈中通与图甲电流方
向相反的电流，故线圈刚通电时扭转方向与图甲所示
的扭转方向相反。综合分析，②③正确。故选D。
B
A
D
A
B
C
S
亮
强
红
条形磁铁
电流
C
【答案】(2)W＝t＝×5×60s＝6×104J
(3)当恒温箱的温度达到最高时，衔铁被吸下，
即此时控制电路的电流I＝0.04A，故恒温箱内温度达
到最高值瞬间R＝U2/I＝3V/0.04A＝75Ω，由乙图可
知恒温箱内的最高温度为100℃；当电磁铁衔铁被吸
合时，R与R2并联。当恒温箱温度最低时，控制电路
的电流I′＝0.03A。
I2＝U2/R2＝3V/300Ω＝0.01A，IR＝I′－I2＝0.03A
－0.01A＝0.02A，R′＝U2/IR＝3V/0.02A＝150Ω，由乙
图可知恒温箱内的最低温度为90℃。故恒温箱内的
温度变化范围为90～100℃。
