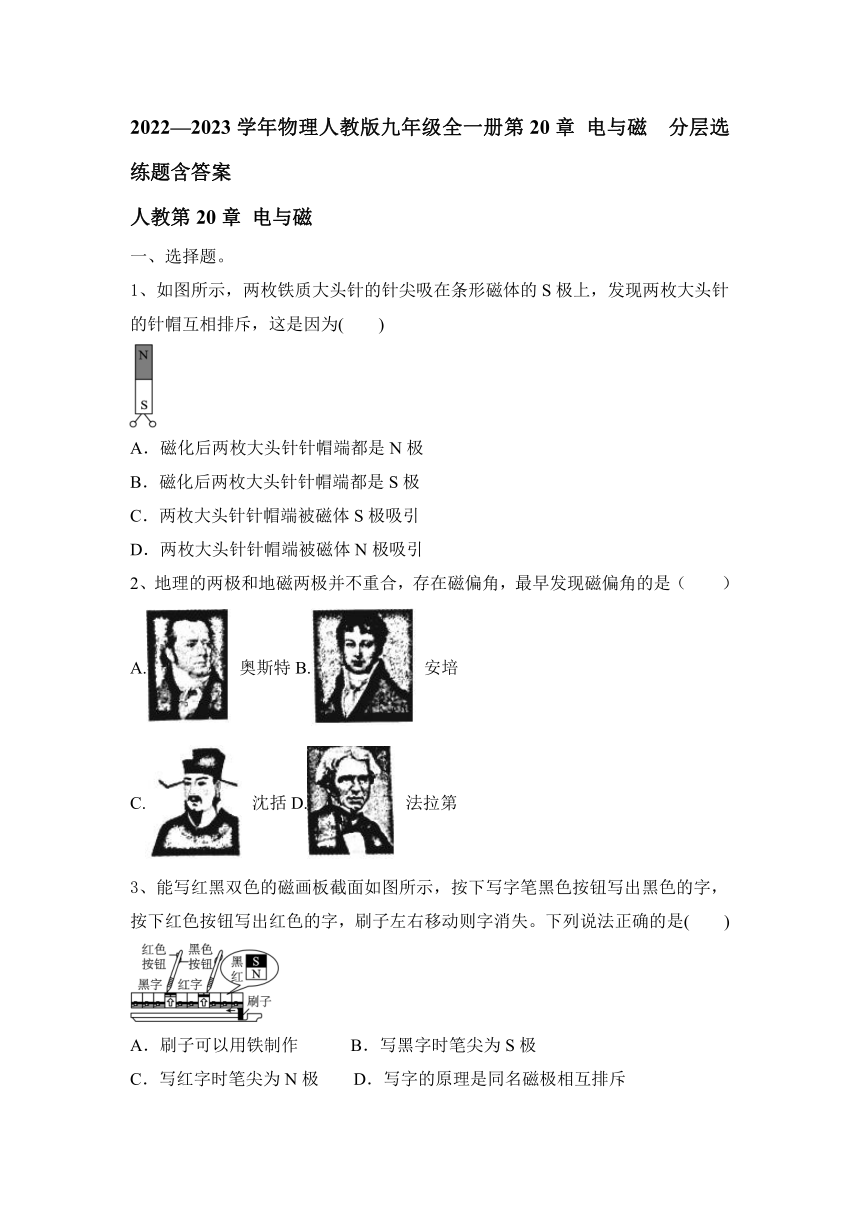

2022—2023学年物理人教版九年级全一册第20章 电与磁 分层选练题（含答案）

2022—2023学年物理人教版九年级全一册第20章 电与磁 分层选练题含答案
人教第20章 电与磁
一、选择题。
1、如图所示，两枚铁质大头针的针尖吸在条形磁体的S极上，发现两枚大头针的针帽互相排斥，这是因为(　　)
A．磁化后两枚大头针针帽端都是N极
B．磁化后两枚大头针针帽端都是S极
C．两枚大头针针帽端被磁体S极吸引
D．两枚大头针针帽端被磁体N极吸引
2、地理的两极和地磁两极并不重合，存在磁偏角，最早发现磁偏角的是（　　）
A. 奥斯特 B. 安培
C. 沈括 D. 法拉第
3、能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。下列说法正确的是(　　)
A．刷子可以用铁制作 B．写黑字时笔尖为S极
C．写红字时笔尖为N极 D．写字的原理是同名磁极相互排斥

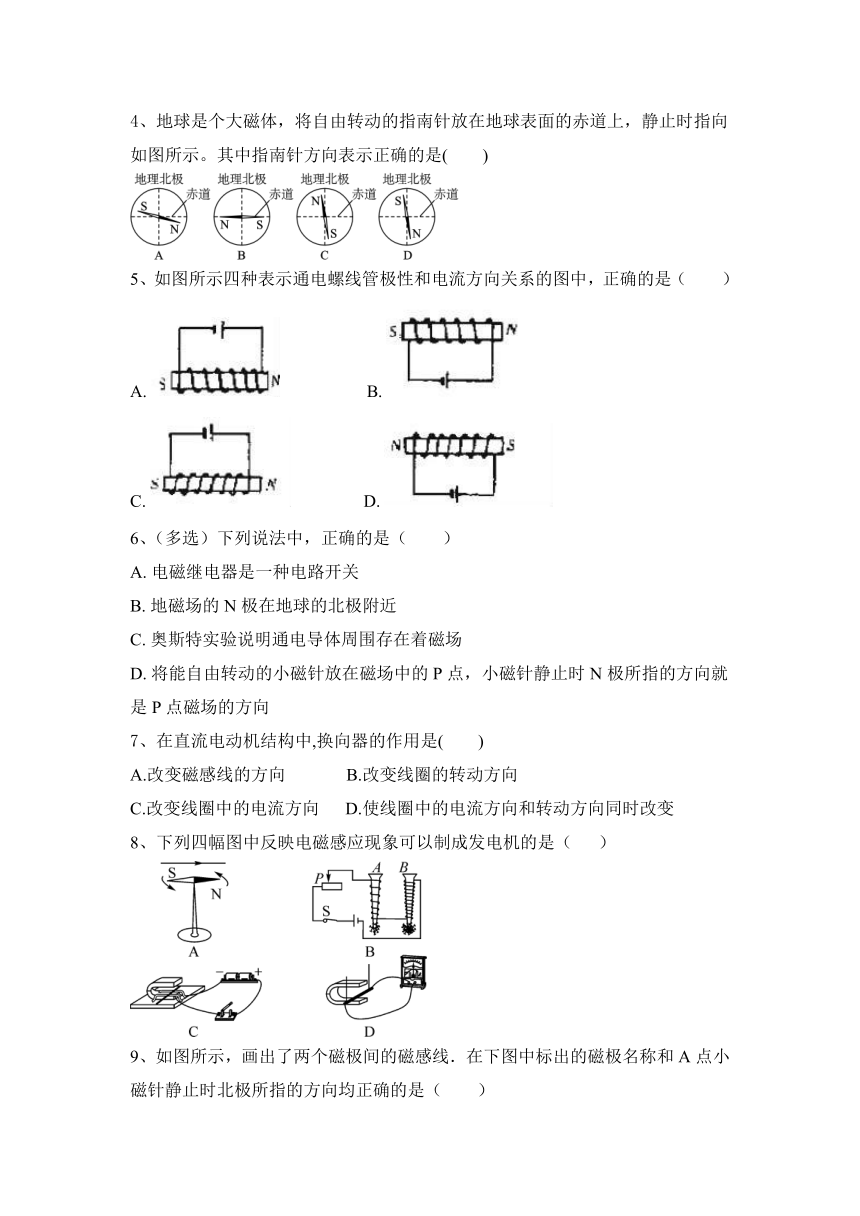

4、地球是个大磁体，将自由转动的指南针放在地球表面的赤道上，静止时指向如图所示。其中指南针方向表示正确的是(　　)
5、如图所示四种表示通电螺线管极性和电流方向关系的图中，正确的是（　　）
A. B.
C. D.
6、（多选）下列说法中，正确的是（　　）
A. 电磁继电器是一种电路开关
B. 地磁场的N极在地球的北极附近
C. 奥斯特实验说明通电导体周围存在着磁场
D. 将能自由转动的小磁针放在磁场中的P点，小磁针静止时N极所指的方向就是P点磁场的方向
7、在直流电动机结构中,换向器的作用是(　　)
A.改变磁感线的方向 B.改变线圈的转动方向
C.改变线圈中的电流方向 D.使线圈中的电流方向和转动方向同时改变
8、下列四幅图中反映电磁感应现象可以制成发电机的是（ ）

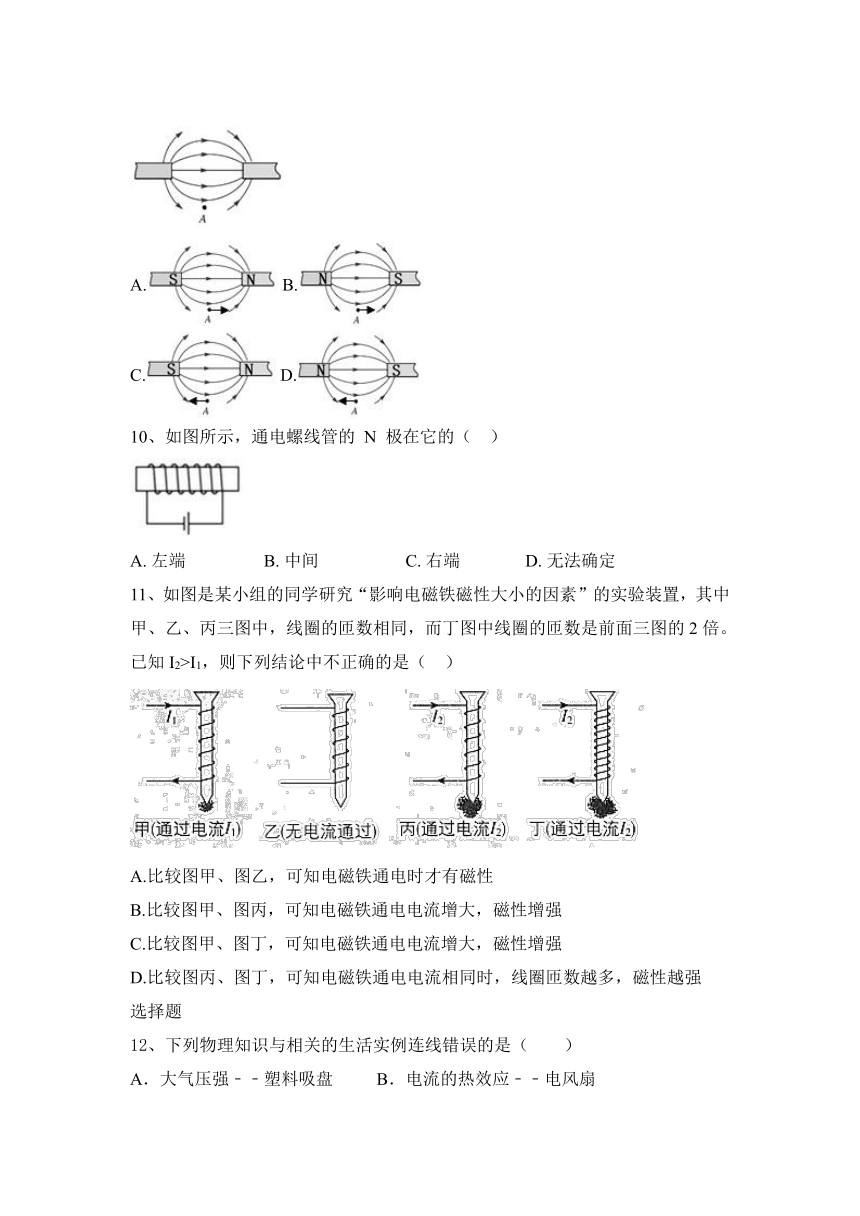

9、如图所示，画出了两个磁极间的磁感线．在下图中标出的磁极名称和A点小磁针静止时北极所指的方向均正确的是（　　）
A. B.
C. D.
10、如图所示，通电螺线管的 N 极在它的（ ）
A. 左端 B. 中间 C. 右端 D. 无法确定
11、如图是某小组的同学研究“影响电磁铁磁性大小的因素”的实验装置，其中甲、乙、丙三图中，线圈的匝数相同，而丁图中线圈的匝数是前面三图的2倍。已知I2>I1，则下列结论中不正确的是（ ）
A.比较图甲、图乙，可知电磁铁通电时才有磁性
B.比较图甲、图丙，可知电磁铁通电电流增大，磁性增强
C.比较图甲、图丁，可知电磁铁通电电流增大，磁性增强
D.比较图丙、图丁，可知电磁铁通电电流相同时，线圈匝数越多，磁性越强
选择题
12、下列物理知识与相关的生活实例连线错误的是（　　）
A．大气压强﹣﹣塑料吸盘 B．电流的热效应﹣﹣电风扇
C．液体的热胀冷缩﹣﹣体温计 D．省力杠杆﹣﹣羊角锤
13、下列说法正确的是（ ）
A．交流电是指方向发生周期性变化的电流
B．当改变磁极时，发电机线圈中的电流就会变成直流电
C．我国家庭用电和电池提供的电流一样，是交流电
D．以上说法都不对

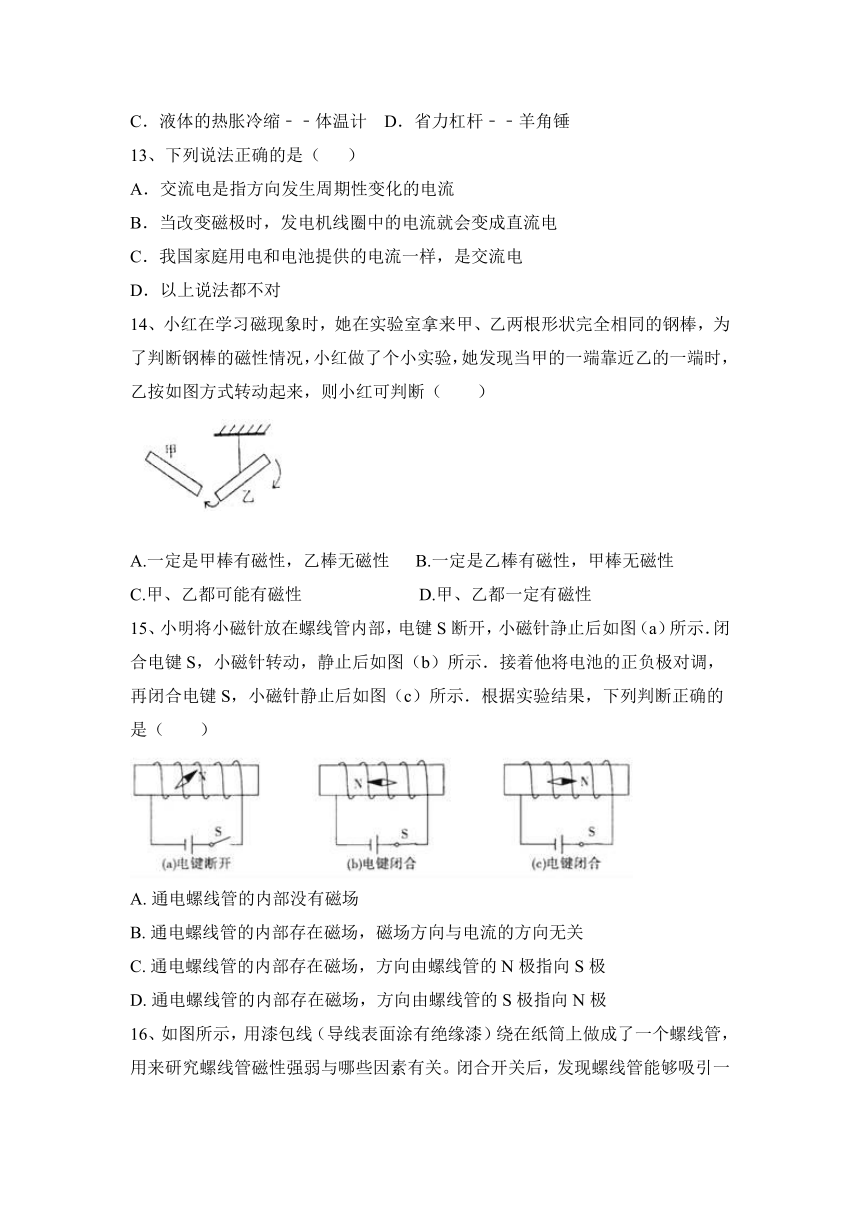

14、小红在学习磁现象时，她在实验室拿来甲、乙两根形状完全相同的钢棒，为了判断钢棒的磁性情况，小红做了个小实验，她发现当甲的一端靠近乙的一端时，乙按如图方式转动起来，则小红可判断（　　）
A.一定是甲棒有磁性，乙棒无磁性 B.一定是乙棒有磁性，甲棒无磁性
C.甲、乙都可能有磁性 D.甲、乙都一定有磁性
15、小明将小磁针放在螺线管内部，电键S断开，小磁针諍止后如图（a）所示．闭合电键S，小磁针转动，静止后如图（b）所示．接着他将电池的正负极对调，再闭合电键S，小磁针静止后如图（c）所示．根据实验结果，下列判断正确的是（　　）
A. 通电螺线管的内部没有磁场
B. 通电螺线管的内部存在磁场，磁场方向与电流的方向无关
C. 通电螺线管的内部存在磁场，方向由螺线管的N极指向S极
D. 通电螺线管的内部存在磁场，方向由螺线管的S极指向N极

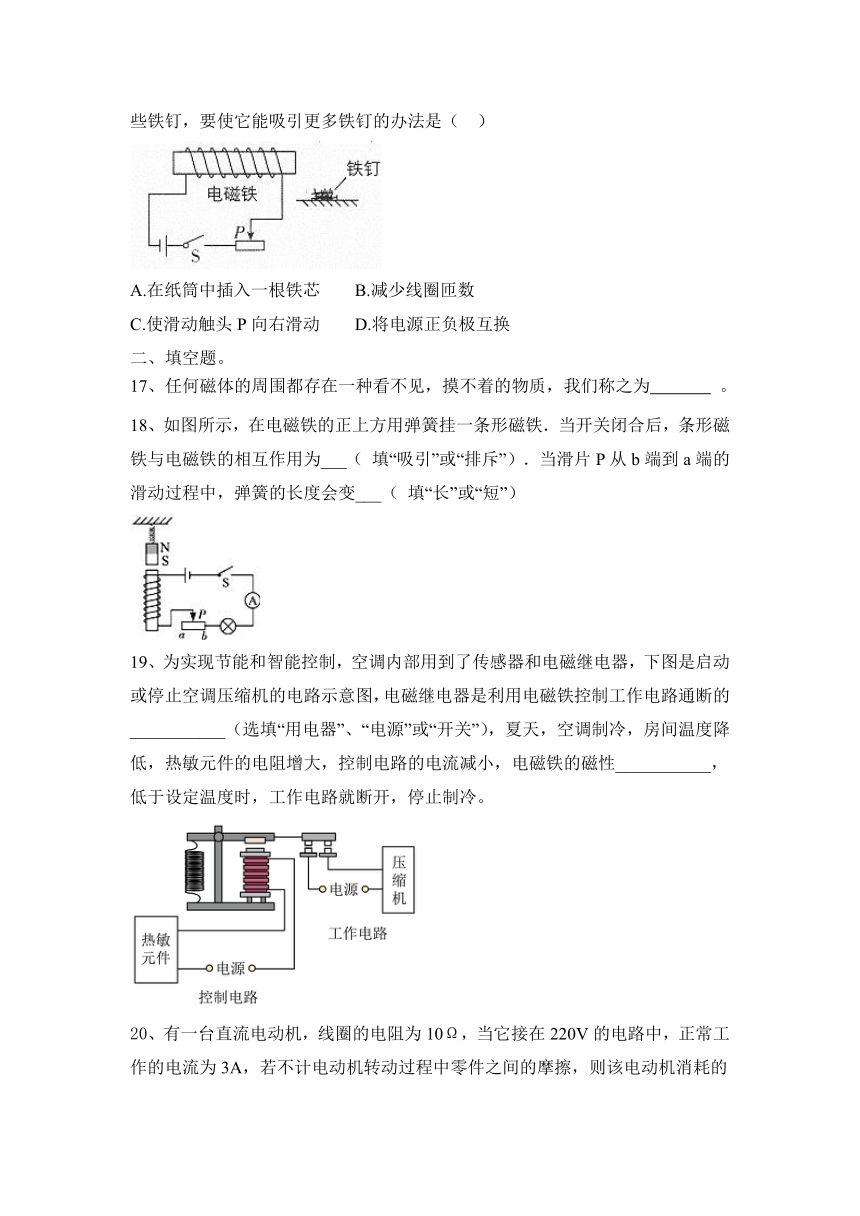

16、如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（ ）
A.在纸筒中插入一根铁芯 B.减少线圈匝数
C.使滑动触头P向右滑动 D.将电源正负极互换
二、填空题。
17、任何磁体的周围都存在一种看不见，摸不着的物质，我们称之为 。
18、如图所示，在电磁铁的正上方用弹簧挂一条形磁铁．当开关闭合后，条形磁铁与电磁铁的相互作用为___（ 填“吸引”或“排斥”）．当滑片P从b端到a端的滑动过程中，弹簧的长度会变___（ 填“长”或“短”）
19、为实现节能和智能控制，空调内部用到了传感器和电磁继电器，下图是启动或停止空调压缩机的电路示意图，电磁继电器是利用电磁铁控制工作电路通断的___________（选填“用电器”、“电源”或“开关”），夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性___________，低于设定温度时，工作电路就断开，停止制冷。
20、有一台直流电动机，线圈的电阻为10Ω，当它接在220V的电路中，正常工作的电流为3A，若不计电动机转动过程中零件之间的摩擦，则该电动机消耗的电功率是　　　　　　，原理是　　　 　　　，其中电能转化为　　　　　　。
21、小磁针在磁体周围的不同地方，静止时指示的方向不同，说明小磁针在不同位置受力方向不同。这种现象表明磁场具有 。
22、图是探究“通电螺线管外部的磁场方向”的实验装置．实验中，用小磁针的_____极指向来判断通电螺线管外部某点的磁场方向；断开开关，将电源的正负极对调，再闭合开关，观察小磁针的指向是否改变，此操作探究的问题是“通电螺线管外部的磁场方向与_____方向是否有关”．
23、如图所示，当闭合开关S时，小磁针将向___________（填“顺时针”或“逆时针”）方向转动，当滑动变阻器的滑片P向右移动时，电磁铁的磁性将___________。（填“增强”、“不变”或“减弱”）
24、如图所示，这是_______（选填“发电机、“电动机”）原理图，若将图中的磁体的S极和N极交换位置，其他保持不变，则线圈ab边所受力的方向_______（选填“改变”、“不改变”、“可能变也可能不变”）
25、有一种环保型手电筒．使用时，只要来回摇晃手电筒，使永磁体在手电筒中的两个橡胶垫之间来回运动，灯泡就能发光，而且来回摇晃得越快，灯泡就越亮．这种手电筒是根据________ 现象制成的，最早发现该现象的是________ ，这种手电筒其获得电能的过程是________ 能转化为电能。
三、作图题。
26、根据如图所示的通电螺线管，标出磁感线方向和小磁针北极。
　　　
四、实验探究题。
27、在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________ （填“增加”或“减少”），说明电流越________ ，电磁铁磁性越强。
（2）根据图示的情境可知，________ （填“甲”或“乙”）的磁性强，说明电流一定时，________ 电磁铁磁性越强。
（3）根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的　________ 极。
2022—2023学年物理人教版九年级全一册第20章 电与磁 分层选练题含答案
人教第20章 电与磁
一、选择题。
1、如图所示，两枚铁质大头针的针尖吸在条形磁体的S极上，发现两枚大头针的针帽互相排斥，这是因为(　　)
A．磁化后两枚大头针针帽端都是N极
B．磁化后两枚大头针针帽端都是S极
C．两枚大头针针帽端被磁体S极吸引
D．两枚大头针针帽端被磁体N极吸引
【答案】B
2、地理的两极和地磁两极并不重合，存在磁偏角，最早发现磁偏角的是（　　）
A. 奥斯特 B. 安培
C. 沈括 D. 法拉第
【答案】C
3、能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。下列说法正确的是(　　)
A．刷子可以用铁制作 B．写黑字时笔尖为S极
C．写红字时笔尖为N极 D．写字的原理是同名磁极相互排斥
【答案】A
4、地球是个大磁体，将自由转动的指南针放在地球表面的赤道上，静止时指向如图所示。其中指南针方向表示正确的是(　　)
【答案】C　
5、如图所示四种表示通电螺线管极性和电流方向关系的图中，正确的是（　　）
A. B.
C. D.
【答案】C
6、（多选）下列说法中，正确的是（　　）
A. 电磁继电器是一种电路开关
B. 地磁场的N极在地球的北极附近
C. 奥斯特实验说明通电导体周围存在着磁场
D. 将能自由转动的小磁针放在磁场中的P点，小磁针静止时N极所指的方向就是P点磁场的方向
【答案】A,C,D
7、在直流电动机结构中,换向器的作用是(　　)
A.改变磁感线的方向 B.改变线圈的转动方向
C.改变线圈中的电流方向 D.使线圈中的电流方向和转动方向同时改变
【答案】C
8、下列四幅图中反映电磁感应现象可以制成发电机的是（ ）
【答案】D
9、如图所示，画出了两个磁极间的磁感线．在下图中标出的磁极名称和A点小磁针静止时北极所指的方向均正确的是（　　）
A. B.
C. D.
【答案】B
10、如图所示，通电螺线管的 N 极在它的（ ）
A. 左端 B. 中间 C. 右端 D. 无法确定
【答案】A
11、如图是某小组的同学研究“影响电磁铁磁性大小的因素”的实验装置，其中甲、乙、丙三图中，线圈的匝数相同，而丁图中线圈的匝数是前面三图的2倍。已知I2>I1，则下列结论中不正确的是（ ）
A.比较图甲、图乙，可知电磁铁通电时才有磁性
B.比较图甲、图丙，可知电磁铁通电电流增大，磁性增强
C.比较图甲、图丁，可知电磁铁通电电流增大，磁性增强
D.比较图丙、图丁，可知电磁铁通电电流相同时，线圈匝数越多，磁性越强
选择题
【答案】C
12、下列物理知识与相关的生活实例连线错误的是（　　）
A．大气压强﹣﹣塑料吸盘 B．电流的热效应﹣﹣电风扇
C．液体的热胀冷缩﹣﹣体温计 D．省力杠杆﹣﹣羊角锤
【答案】B
13、下列说法正确的是（ ）
A．交流电是指方向发生周期性变化的电流
B．当改变磁极时，发电机线圈中的电流就会变成直流电
C．我国家庭用电和电池提供的电流一样，是交流电
D．以上说法都不对
【答案】A
14、小红在学习磁现象时，她在实验室拿来甲、乙两根形状完全相同的钢棒，为了判断钢棒的磁性情况，小红做了个小实验，她发现当甲的一端靠近乙的一端时，乙按如图方式转动起来，则小红可判断（　　）
A.一定是甲棒有磁性，乙棒无磁性 B.一定是乙棒有磁性，甲棒无磁性
C.甲、乙都可能有磁性 D.甲、乙都一定有磁性
【答案】C
15、小明将小磁针放在螺线管内部，电键S断开，小磁针諍止后如图（a）所示．闭合电键S，小磁针转动，静止后如图（b）所示．接着他将电池的正负极对调，再闭合电键S，小磁针静止后如图（c）所示．根据实验结果，下列判断正确的是（　　）
A. 通电螺线管的内部没有磁场
B. 通电螺线管的内部存在磁场，磁场方向与电流的方向无关
C. 通电螺线管的内部存在磁场，方向由螺线管的N极指向S极
D. 通电螺线管的内部存在磁场，方向由螺线管的S极指向N极
【答案】D
16、如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（ ）
A.在纸筒中插入一根铁芯 B.减少线圈匝数
C.使滑动触头P向右滑动 D.将电源正负极互换
【答案】A
二、填空题。
17、任何磁体的周围都存在一种看不见，摸不着的物质，我们称之为 。
【答案】磁场
18、如图所示，在电磁铁的正上方用弹簧挂一条形磁铁．当开关闭合后，条形磁铁与电磁铁的相互作用为___（ 填“吸引”或“排斥”）．当滑片P从b端到a端的滑动过程中，弹簧的长度会变___（ 填“长”或“短”）
【答案】排斥 变长
19、为实现节能和智能控制，空调内部用到了传感器和电磁继电器，下图是启动或停止空调压缩机的电路示意图，电磁继电器是利用电磁铁控制工作电路通断的___________（选填“用电器”、“电源”或“开关”），夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性___________，低于设定温度时，工作电路就断开，停止制冷。
【答案】开关 减弱
20、有一台直流电动机，线圈的电阻为10Ω，当它接在220V的电路中，正常工作的电流为3A，若不计电动机转动过程中零件之间的摩擦，则该电动机消耗的电功率是　　　　　　，原理是　　　 　　　，其中电能转化为　　　　　　。
【答案】660；通电线圈在磁场中受力转动；机械能。
21、小磁针在磁体周围的不同地方，静止时指示的方向不同，说明小磁针在不同位置受力方向不同。这种现象表明磁场具有 。
【答案】方向性
22、图是探究“通电螺线管外部的磁场方向”的实验装置．实验中，用小磁针的_____极指向来判断通电螺线管外部某点的磁场方向；断开开关，将电源的正负极对调，再闭合开关，观察小磁针的指向是否改变，此操作探究的问题是“通电螺线管外部的磁场方向与_____方向是否有关”．
【答案】N 电流
23、如图所示，当闭合开关S时，小磁针将向___________（填“顺时针”或“逆时针”）方向转动，当滑动变阻器的滑片P向右移动时，电磁铁的磁性将___________。（填“增强”、“不变”或“减弱”）
【答案】顺时针 增强
24、如图所示，这是_______（选填“发电机、“电动机”）原理图，若将图中的磁体的S极和N极交换位置，其他保持不变，则线圈ab边所受力的方向_______（选填“改变”、“不改变”、“可能变也可能不变”）
【答案】(1). 电动机 (2). 改变
25、有一种环保型手电筒．使用时，只要来回摇晃手电筒，使永磁体在手电筒中的两个橡胶垫之间来回运动，灯泡就能发光，而且来回摇晃得越快，灯泡就越亮．这种手电筒是根据________ 现象制成的，最早发现该现象的是________ ，这种手电筒其获得电能的过程是________ 能转化为电能。
【答案】电磁感应；法拉弟；机械
三、作图题。
26、根据如图所示的通电螺线管，标出磁感线方向和小磁针北极。
　　　
【答案】如图所示：
四、实验探究题。
27、在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________ （填“增加”或“减少”），说明电流越________ ，电磁铁磁性越强。
（2）根据图示的情境可知，________ （填“甲”或“乙”）的磁性强，说明电流一定时，________ 电磁铁磁性越强。
（3）根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的　________ 极。
【答案】（1）增加；大 （2）甲；线圈的匝数越多 （3）S
