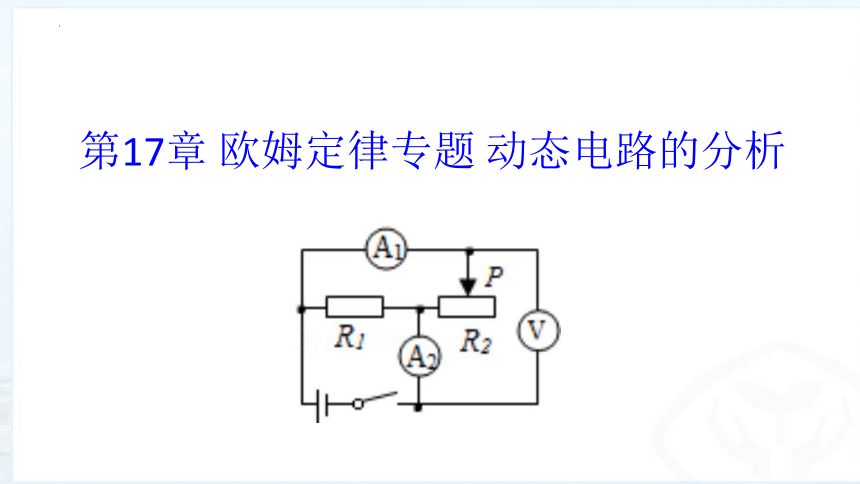

第17章 欧姆定律专题 动态电路的分析
动态电路的分析——电表示数的变化

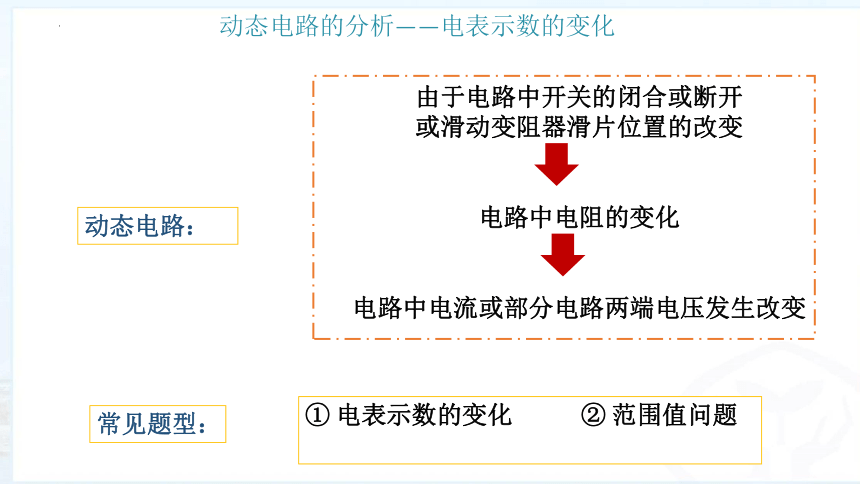

动态电路：
由于电路中开关的闭合或断开
或滑动变阻器滑片位置的改变
电路中电阻的变化
电路中电流或部分电路两端电压发生改变
常见题型：
① 电表示数的变化 ② 范围值问题
动态电路的分析——电表示数的变化
② 滑片移动时，电路中电阻的变化情况（ ）

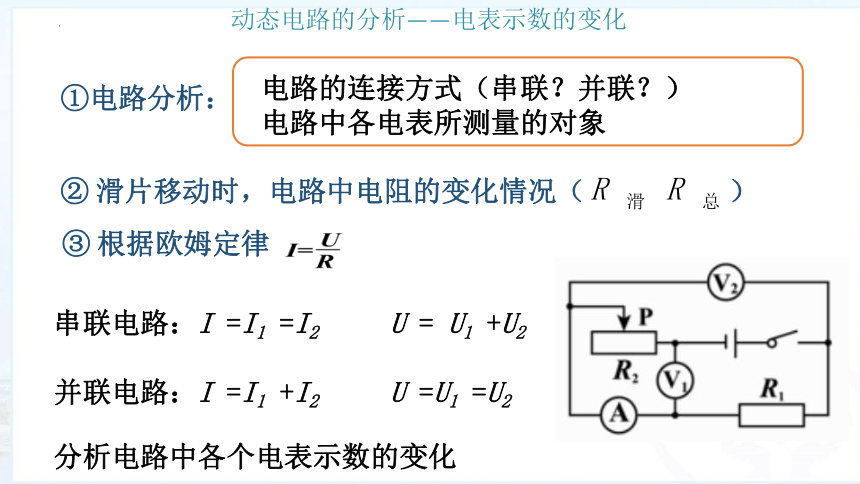

①电路分析：
电路的连接方式（串联？并联？）
电路中各电表所测量的对象
③ 根据欧姆定律
串联电路：I =I1 =I2 U = U1 +U2
并联电路：I =I1 +I2 U =U1 =U2
分析电路中各个电表示数的变化

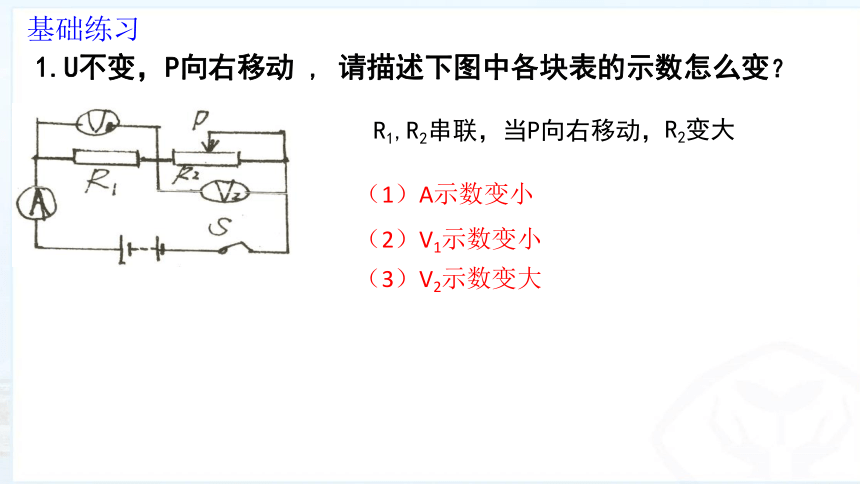

1.U不变，P向右移动 , 请描述下图中各块表的示数怎么变？
R1,R2串联，当P向右移动，
R2变大
基础练习
（1）A示数变小
（2）V1示数变小
（3）V2示数变大

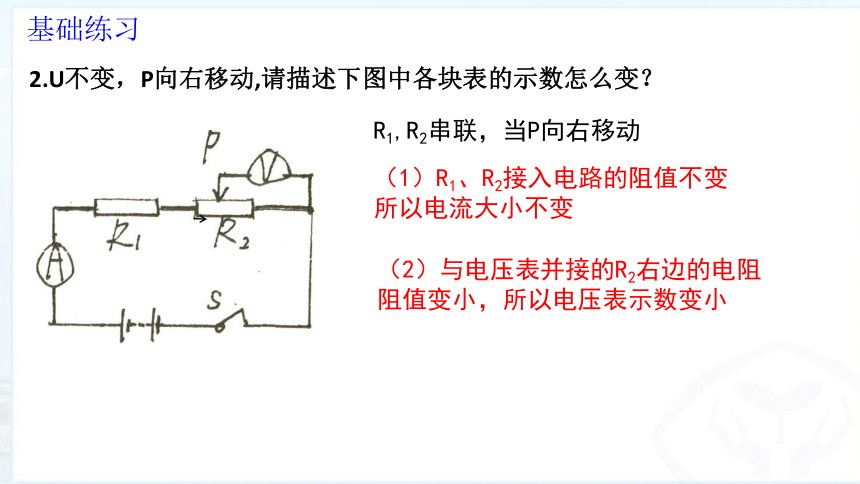

2.U不变，P向右移动,请描述下图中各块表的示数怎么变？
R1,R2串联，当P向右移动
（1）R1、R2接入电路的阻值不变
所以电流大小不变
（2）与电压表并接的R2右边的电阻阻值变小，所以电压表示数变小
基础练习

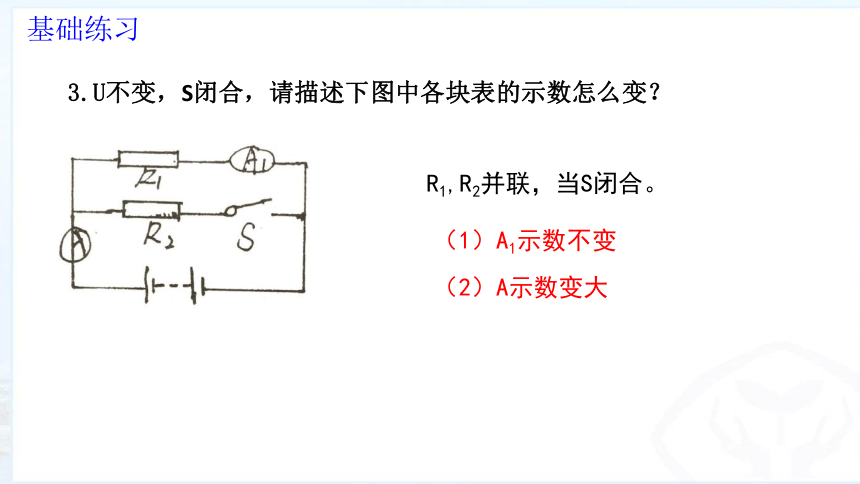

3.U不变，S闭合，请描述下图中各块表的示数怎么变？
R1,R2并联，当S闭合。
（1）A1示数不变
（2）A示数变大
基础练习

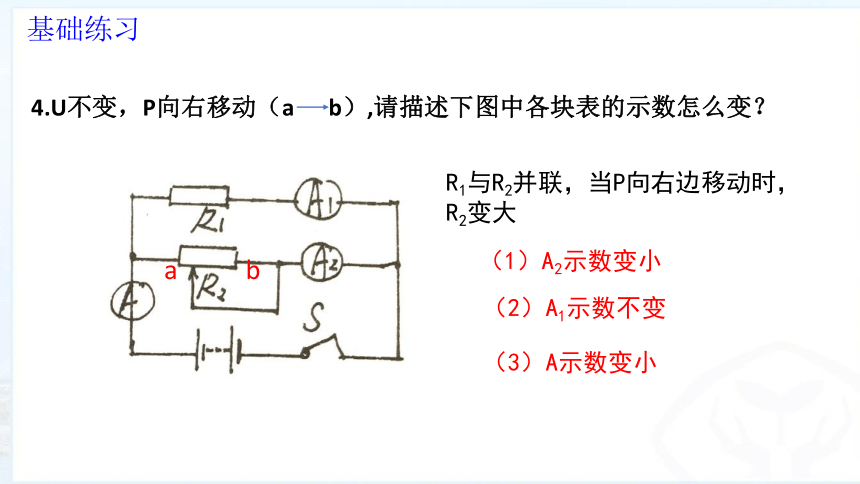

4.U不变，P向右移动（a b）,请描述下图中各块表的示数怎么变？
a
b
R1与R2并联，当P向右边移动时，R2变大
（2）A1示数不变
（1）A2示数变小
（3）A示数变小
基础练习

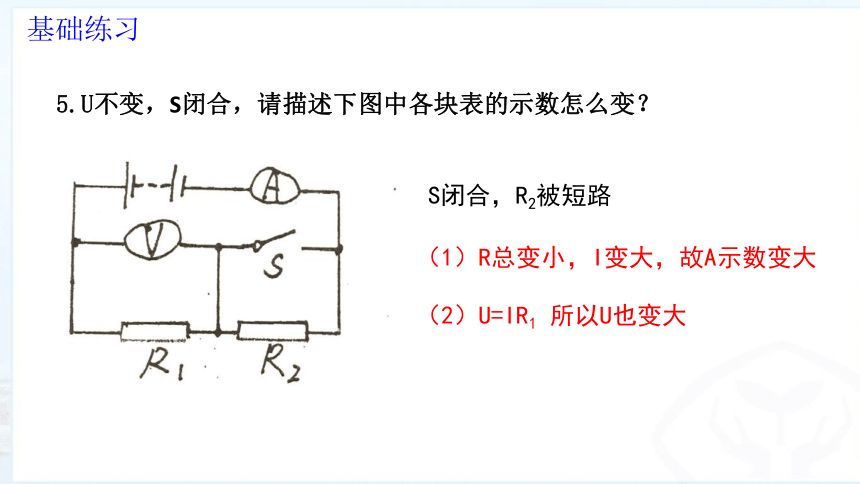

5.U不变，S闭合，请描述下图中各块表的示数怎么变？
S闭合，R2被短路
（1）R总变小，I变大，故A示数变大
（2）U=IR1 所以U也变大
基础练习

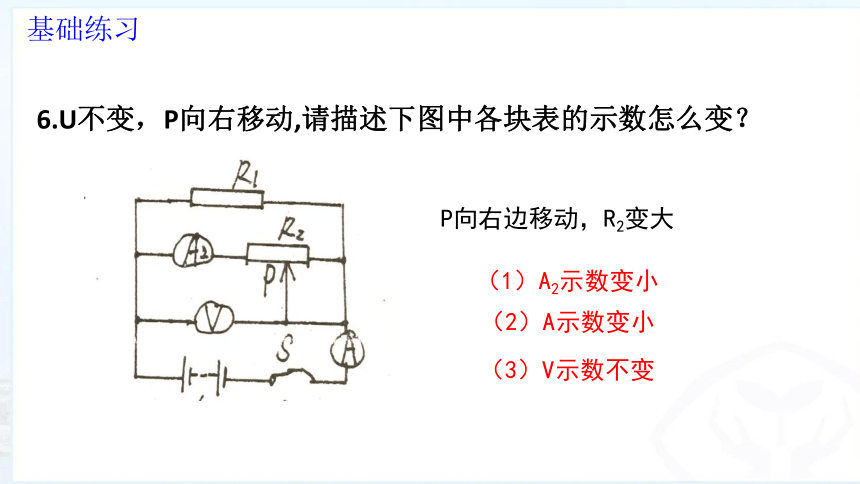

6.U不变，P向右移动,请描述下图中各块表的示数怎么变？
P向右边移动，R2变大
（1）A2示数变小
（2）A示数变小
（3）V示数不变
基础练习
7.U不变，P向右移动,请描述下图中各块表的示数怎么变？
P向右边移动，R变大
（2）V1示数变小
（1）V2示数变大
基础练习
8.U不变，P向右移动,请描述下图中各块表的示数怎么变？
P向右边移动，R’变大
（1）A2示数变小
（2）A1示数不变
（3）A示数变小
基础练习
动态电路的分析——电表示数的变化
D
例1.
提高练习
动态电路的分析——电表示数的变化
D
例2.
U2变小，U1变大
U=U1+△U1+U2- △U2
R2不变
△U2=I2R0-I1R0=△IR0
提高练习
练习1.如图所示，电源电压不变，闭合开关后各元件都正常工作，当滑片P向右移动时，下列说法正确的是（　）
A．电流表A1的示数变小，电压表的示数变大
B．电压表与电流表A2的示数之比变大
C．电流表A2与电流表A1的示数之差变大
D．电压表与电流表A1的示数之比变小
B
提高练习
练习2.如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（　　）
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V，其电阻值为10Ω
C．若甲和乙并联，电压为1V，则干路电流为0.4A
D．将甲和乙串联，电流为0.4A，则它们两端的
电压为3V
D
2.5V 0.5A
0.2A 0.4A
1V 2V
提高练习
练习3.如在如图的电路中，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙＝1：3；断开开关S，拆去电压表并在甲、乙两处分别接入电流表，此时I甲：I乙是（　　）
A．3：1 B．1：1 C．1：3 D．4：3
C
闭合开关S,R1与R2串联
U甲：U乙＝1：3
R1：R2＝1：3
断开开关S，R1与R2并联
R1：R2＝1：3
I1：I2＝3：1
I甲 ：I乙＝1：3
提高练习
动态电路分析——范围值问题
范围值问题：
（1）已知滑动变阻器的取值范围，求电流表和电压表示数变化范围
（2）已知电流表和电压表的量程，求滑动变阻器的取值范围
动态电路中，电表示数的变化 （定性分析）
动态电路中，范围值问题 （定量分析）
（1）已知滑动变阻器的取值范围，求电流表和电压表示数变化范围
如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表示数的最大范围分别是（ ）
A.0.24~0.6A 0~7.2V B.0.24~0.6A 4~12V
C.0.6~1A 0~12V D.0~0.6A 4~7.2V
电路分析：R1和R2串联
测电路电流
测R2两端电压
A
如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表示数的最大范围分别是（ ）
A.0.24~0.6A 0~7.2V B.0.24~0.6A 4~12V
C.0.6~1A 0~12V D.0~0.6A 4~7.2V
串联电路：R总=R1+R2
当R2=0时,Rmin=20Ω+0Ω
A
（2）已知电流表和电压表的量程，求滑动变阻器的取值范围
如图所示，R1的阻值为5Ω，滑动变阻器R2的最大阻值为40Ω，电源电压保持4.5V不变，电流表量程为”0-0.6A”，电压表量程为”0-3V” 为保证电路安全，R2接入电路中电阻变化范围是多少？
电路分析：R1和R2串联
解：
滑动变阻器，滑片在移动时，电压表和电流表不超过量程
测电路电流
测R2两端电压
当电路中的电流为0.6A时，滑动变阻器接入电路电阻最小
串联电路：R总 = R1+R2min
R2min = R总 - R1 = 7.5Ω-5Ω = 2.5Ω
（2018.威海）如图所示，R1的阻值为5Ω，滑动变阻器R2的最大阻值为40Ω，电源电压保持4.5V不变，电流表量程为”0-0.6A”，电压表量程为”0-3V”。为保证电路安全，R2接入电路中电阻变化范围是多少？
解：
当电压表示数为3V时，滑动变阻器接入电路中阻值最大
Rmin = 2.5Ω
Rmax = 10Ω
R1两端电压U1 = 4.5V - 3V = 1.5V
动态电路分析——范围值问题
1.如图所示电路中，电源电压6V且保持不变，定值电阻R1的阻值为20Ω，滑动变阻器R2的最大阻值为40Ω，当开关S闭合，滑片P由b端移到a端的过程中，下列说法错误的是（　　）
A．电压表的示数变化范围为2V～6V
B．电流表的示数变化范围为0.1A～0.3A
C．电压表示数变小，电流表的示数变小
D．电压表示数变大，电流表的示数变大
20Ω
C
2.在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路。他先在电路的a、b间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是 （ ）
A. 观察电压表，向右移动滑片，读取电流数据
B. 观察电流表，向右移动滑片，读取电压数据
C. 观察电压表，向左移动滑片，读取电流数据
D. 观察电流表，向左移动滑片，读取电压数据
A
换大调大，换小调小
3.如图所示的电路中，电源电压保持不变，定值电阻R的阻值为R0．闭合开关S，当滑动变阻器接入电路中的阻值为10Ω时，电压表的示数为U0．断开开关S，把定值电阻R换成阻值为3R0的另一个定值电阻，再闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，则此时滑动变阻器接入电路中的阻值为（　　）
A．5Ω B．10Ω C．20Ω D．30Ω
D
