(共20张PPT)
第一章 安培力与洛伦兹力

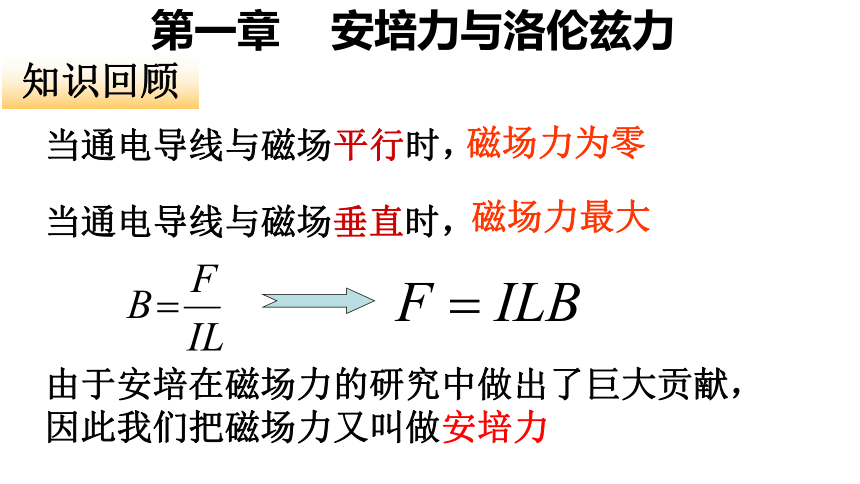

知识回顾
当通电导线与磁场垂直时,
当通电导线与磁场平行时,
由于安培在磁场力的研究中做出了巨大贡献,
因此我们把磁场力又叫做安培力
磁场力为零
磁场力最大

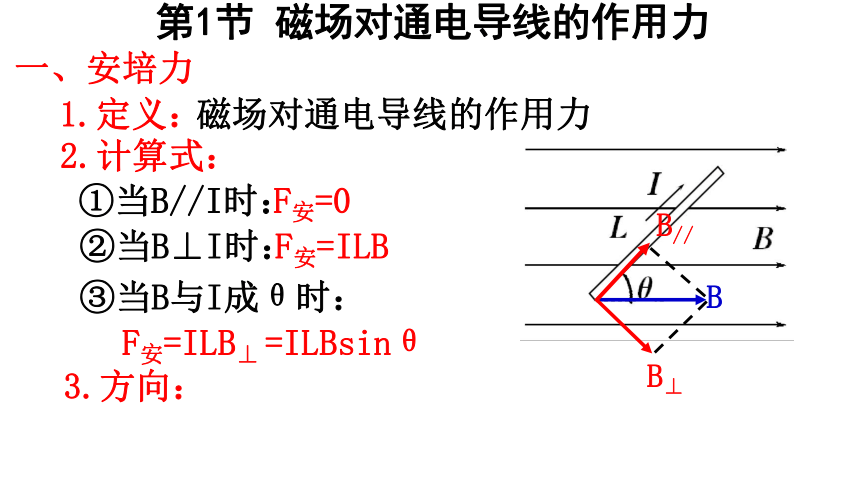

一、安培力
1.定义:
磁场对通电导线的作用力
2.计算式:
①当B//I时:
F安=0
②当B⊥I时:
F安=ILB
③当B与I成θ时:
B
B//
B⊥
F安=ILB⊥
=ILBsinθ
3.方向:
第1节 磁场对通电导线的作用力

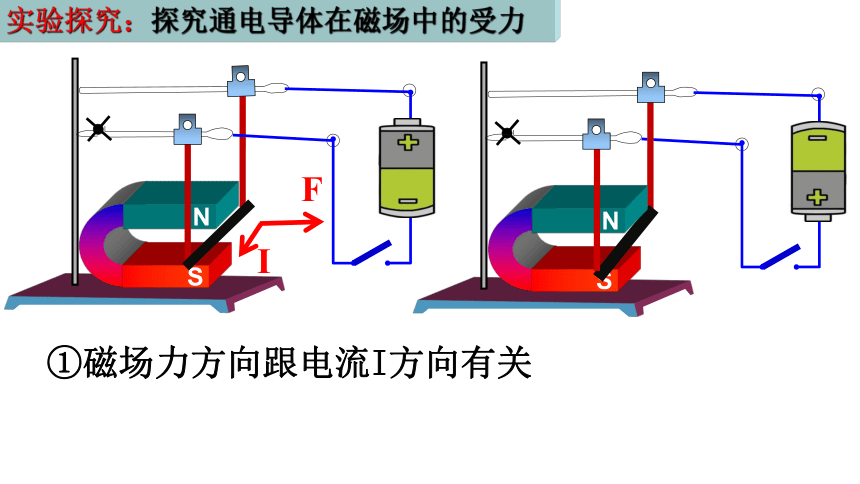

实验探究:探究通电导体在磁场中的受力
N
S
①磁场力方向跟电流I方向有关
I
F
S
N

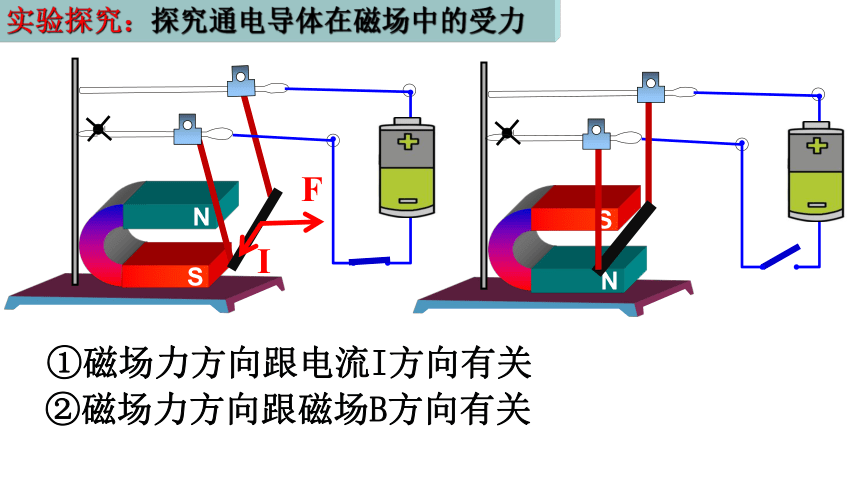

实验探究:探究通电导体在磁场中的受力
①磁场力方向跟电流I方向有关
②磁场力方向跟磁场B方向有关
N
S
I
F
N
S
I
B

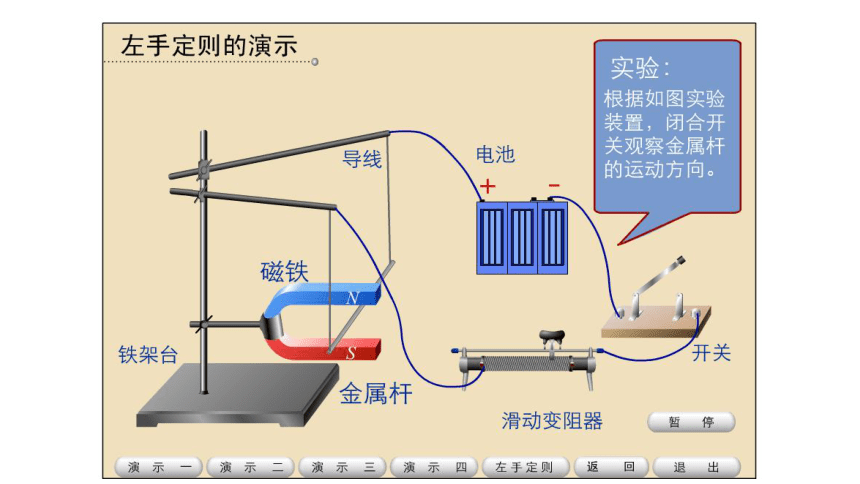

左手定则:
一、安培力

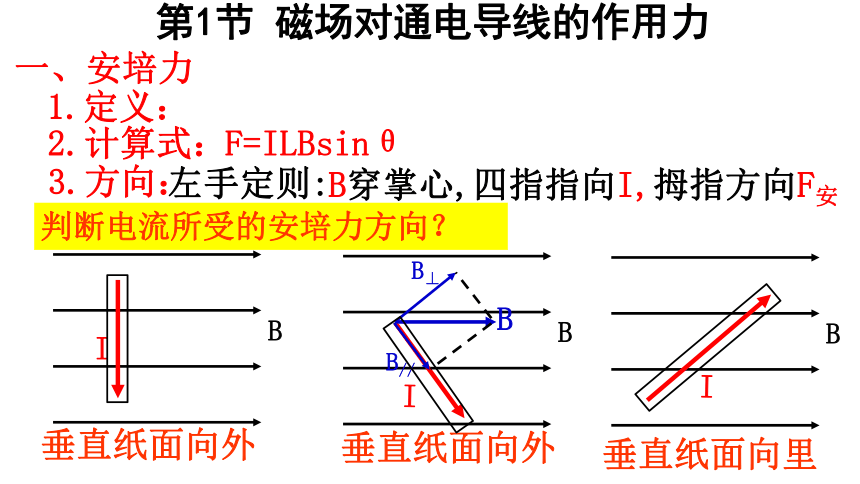

判断电流所受的安培力方向?
B
I
B
B//
B⊥
垂直纸面向外
垂直纸面向外
B
I
垂直纸面向里
B穿掌心,四指指向I,拇指方向F安
3.方向:
2.计算式:
1.定义:
F=ILBsinθ
第1节 磁场对通电导线的作用力

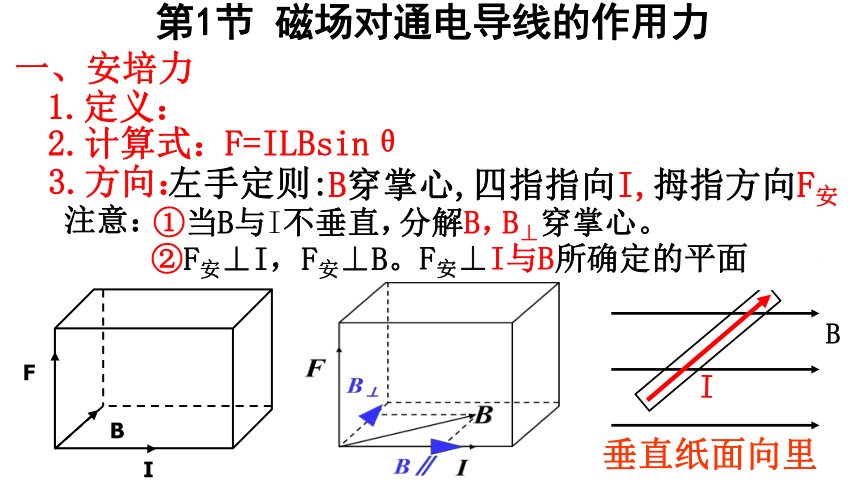

注意:
①当B与I不垂直,
②F安⊥I,F安⊥B。
B
I
F
B
I
垂直纸面向里
F安⊥I与B所确定的平面
B⊥穿掌心。
分解B,
左手定则:
一、安培力
B穿掌心,四指指向I,拇指方向F安
3.方向:
2.计算式:
1.定义:
F=ILBsinθ
第1节 磁场对通电导线的作用力
B
B
F
F

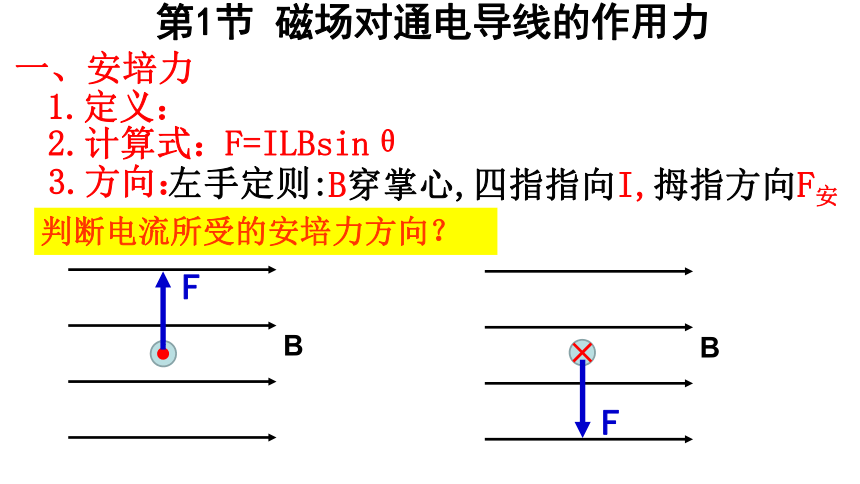

判断电流所受的安培力方向?
左手定则:
一、安培力
B穿掌心,四指指向I,拇指方向F安
3.方向:
2.计算式:
1.定义:
F=ILBsinθ
第1节 磁场对通电导线的作用力
I
F
F
F

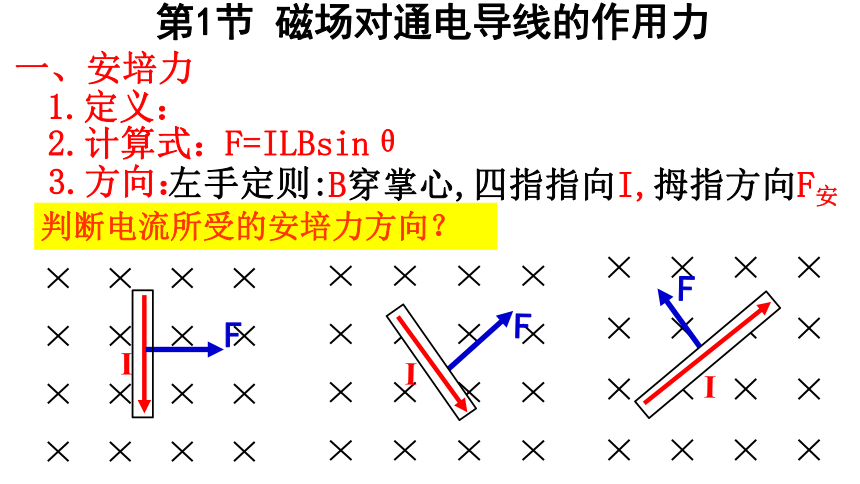

判断电流所受的安培力方向?
I
I
左手定则:
一、安培力
B穿掌心,四指指向I,拇指方向F安
3.方向:
2.计算式:
1.定义:
F=ILBsinθ
第1节 磁场对通电导线的作用力
L1
L2
I
I
F1
F2
I
思考:如图所示:LI与L2是相互垂直的直导线,通以I的电流,放在磁感应强度为B的磁场中,求它们受到的安培力大小和方向?
I
F
I
F
③对于曲线电流、式中的L指有效长度
二、磁电式电表
注意:
①当B与I不垂直,
②F安⊥I,F安⊥B。
F安⊥I与B所确定的平面
四指指向B⊥。
分解B,
左手定则:
一、安培力
B穿掌心,四指指向I,拇指方向F安
3.方向:
2.计算式:
1.定义:
F=ILBsinθ
第1节 磁场对通电导线的作用力
二、磁电式电表
同向电流相互吸引。
反向电流相互排斥。
结论:
F
F
F
F
问题:如图所示,两条平行的通电直导线之间会通过磁场发生相互作用
【例1】 关于垂直于磁场方向的通电直导线所受磁场力的方向,正确的说法是( )
A.跟磁场方向垂直,跟电流方向平行
B.跟电流方向垂直,跟磁场方向平行
C.既跟磁场方向垂直,又跟电流方向垂直
D.既不跟磁场方向垂直,又不跟电流方向垂直
C
F
I
B
F
I
B
α
α
B
B
I
F
α
B
I
30°
F
F
I
I
I
B
B
B
【例2】画出图中电流所受安培力的方向。
【例3】如图所示,在倾角为30o的斜面上,放置两条宽L=0.5m的光滑平行导轨,将电源、滑动变阻器用导线连接在导轨上,在导轨上横放一根质量为m=0.2kg的金属棒ab,电源电动势E=12V,内阻r=0.3Ω,磁场方向垂直轨道所在平面,B=0.8T。欲使棒ab在轨道上保持静止,滑动变阻器的使用电阻R应为多大?(g取10m/s2,其它电阻不计)
B
E
r
R
a
30°
b
G
FN
F
B
解:
F=mgsin300
F=BIL
得:
R=
4.5Ω
【例4】如图所示,条形磁铁放在水平桌面上,在其正中央的上方固定一根直导线MN,导线与磁场垂直,给导线通以由N向M的电流,则( )
A. 磁铁对桌面压力减小,不受桌面的摩擦力作用
B. 磁铁对桌面的压力减小,受桌面的摩擦力作用
C. 磁铁对桌面的压力增大,受桌面的摩擦力作用
D. 磁铁对桌面的压力增大,不受桌面摩擦力作用
A
【变式4】如图所示,条形磁铁放在水平桌面上,在其左上方固定一根直导线MN,导线与磁场垂直,给导线通以由N向M的电流,则( )
A. 磁铁对桌面压力减小,不受桌面的摩擦力作用
B. 磁铁对桌面的压力减小,受桌面的摩擦力作用
C. 磁铁对桌面的压力增大,受桌面的摩擦力作用
D. 磁铁对桌面的压力增大,不受桌面摩擦力作用
B
N
S
电流微元法、特殊位置法、等效法分析运动
