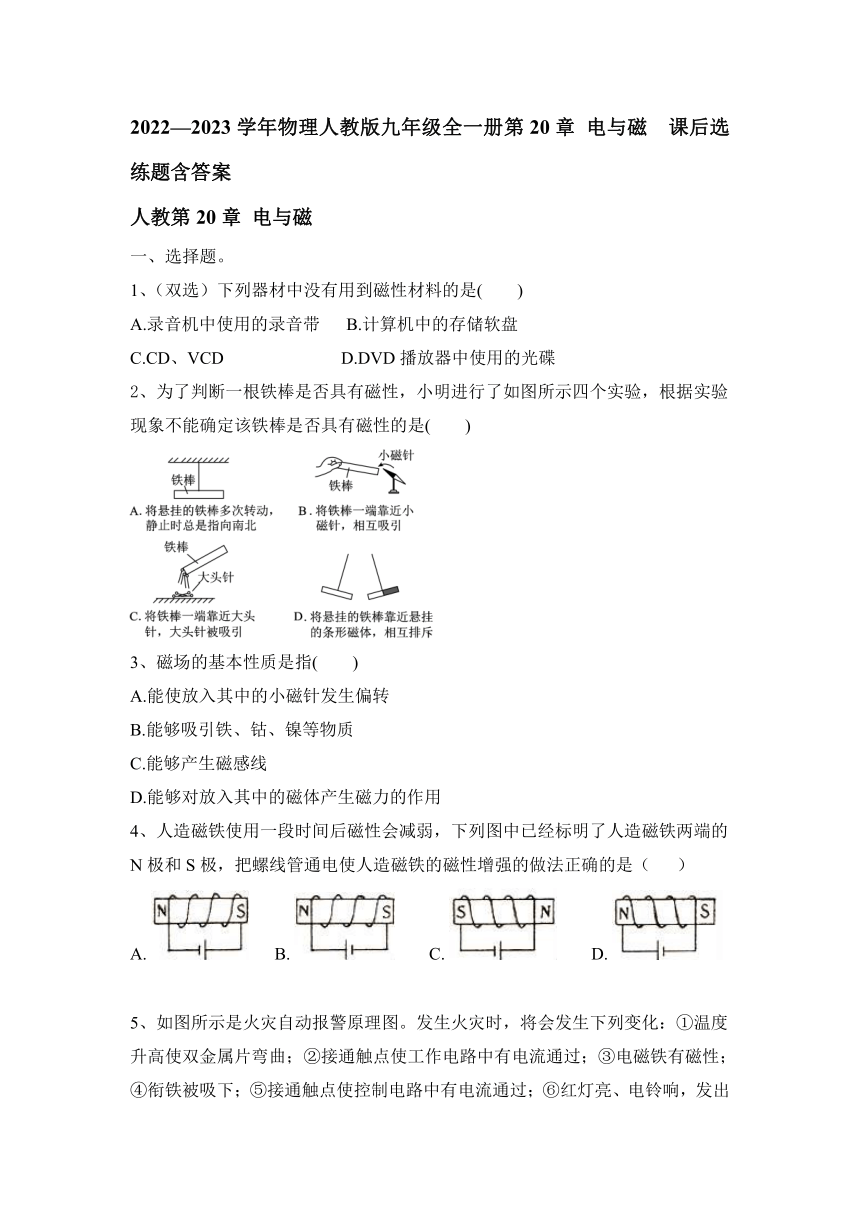

2022—2023学年物理人教版九年级全一册第20章 电与磁 课后选练题含答案

2022—2023学年物理人教版九年级全一册第20章 电与磁 课后选练题含答案
人教第20章 电与磁
一、选择题。
1、（双选）下列器材中没有用到磁性材料的是(　　)
A.录音机中使用的录音带 B.计算机中的存储软盘
C.CD、VCD D.DVD播放器中使用的光碟
2、为了判断一根铁棒是否具有磁性，小明进行了如图所示四个实验，根据实验现象不能确定该铁棒是否具有磁性的是(　　)
3、磁场的基本性质是指(　　)
A.能使放入其中的小磁针发生偏转
B.能够吸引铁、钴、镍等物质
C.能够产生磁感线
D.能够对放入其中的磁体产生磁力的作用
4、人造磁铁使用一段时间后磁性会减弱，下列图中已经标明了人造磁铁两端的N极和S极，把螺线管通电使人造磁铁的磁性增强的做法正确的是（ ）
A. B. C. D.

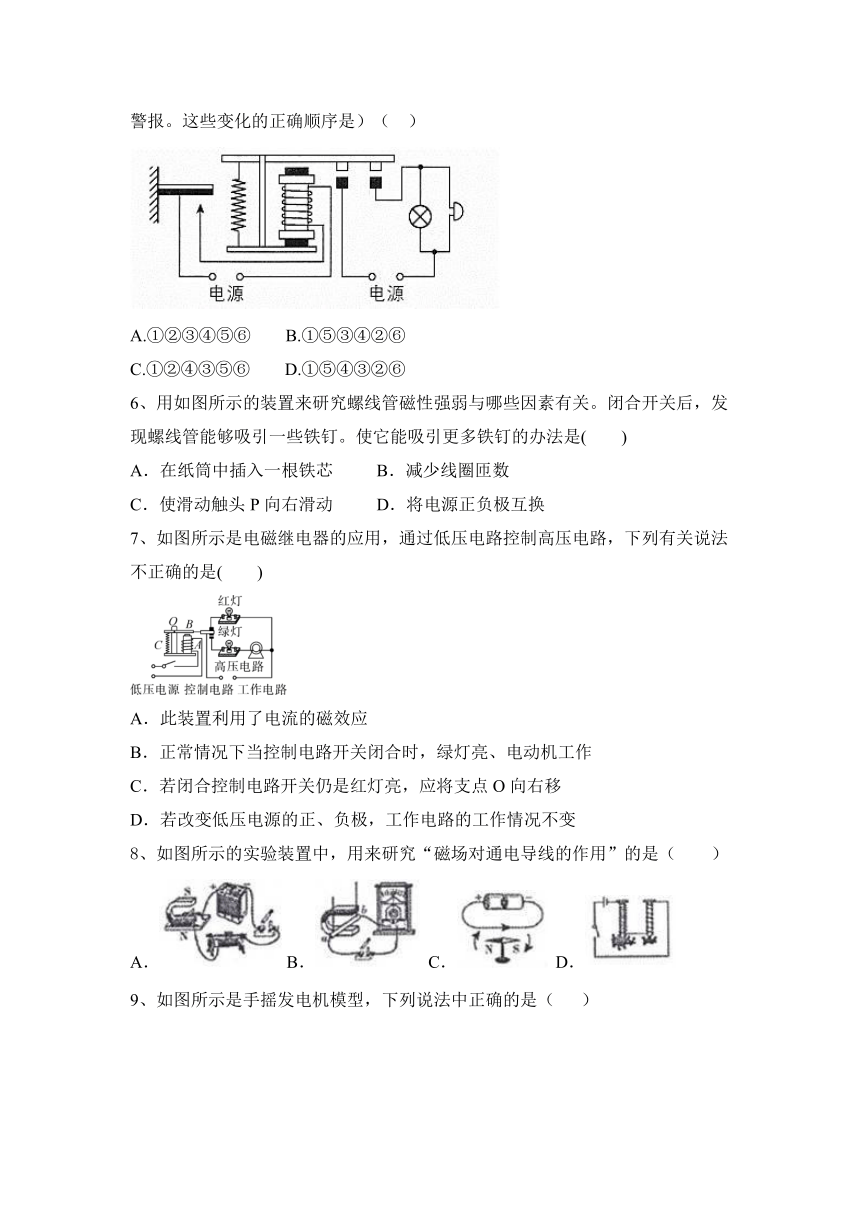

5、如图所示是火灾自动报警原理图。发生火灾时，将会发生下列变化：①温度升高使双金属片弯曲；②接通触点使工作电路中有电流通过；③电磁铁有磁性；④衔铁被吸下；⑤接通触点使控制电路中有电流通过；⑥红灯亮、电铃响，发出警报。这些变化的正确顺序是）（ ）
A.①②③④⑤⑥ B.①⑤③④②⑥
C.①②④③⑤⑥ D.①⑤④③②⑥
6、用如图所示的装置来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉。使它能吸引更多铁钉的办法是(　　)　
A．在纸筒中插入一根铁芯 B．减少线圈匝数
C．使滑动触头P向右滑动 D．将电源正负极互换
7、如图所示是电磁继电器的应用，通过低压电路控制高压电路，下列有关说法不正确的是(　　)
A．此装置利用了电流的磁效应
B．正常情况下当控制电路开关闭合时，绿灯亮、电动机工作
C．若闭合控制电路开关仍是红灯亮，应将支点O向右移
D．若改变低压电源的正、负极，工作电路的工作情况不变
8、如图所示的实验装置中，用来研究“磁场对通电导线的作用”的是（　　）
A． B． C． D．

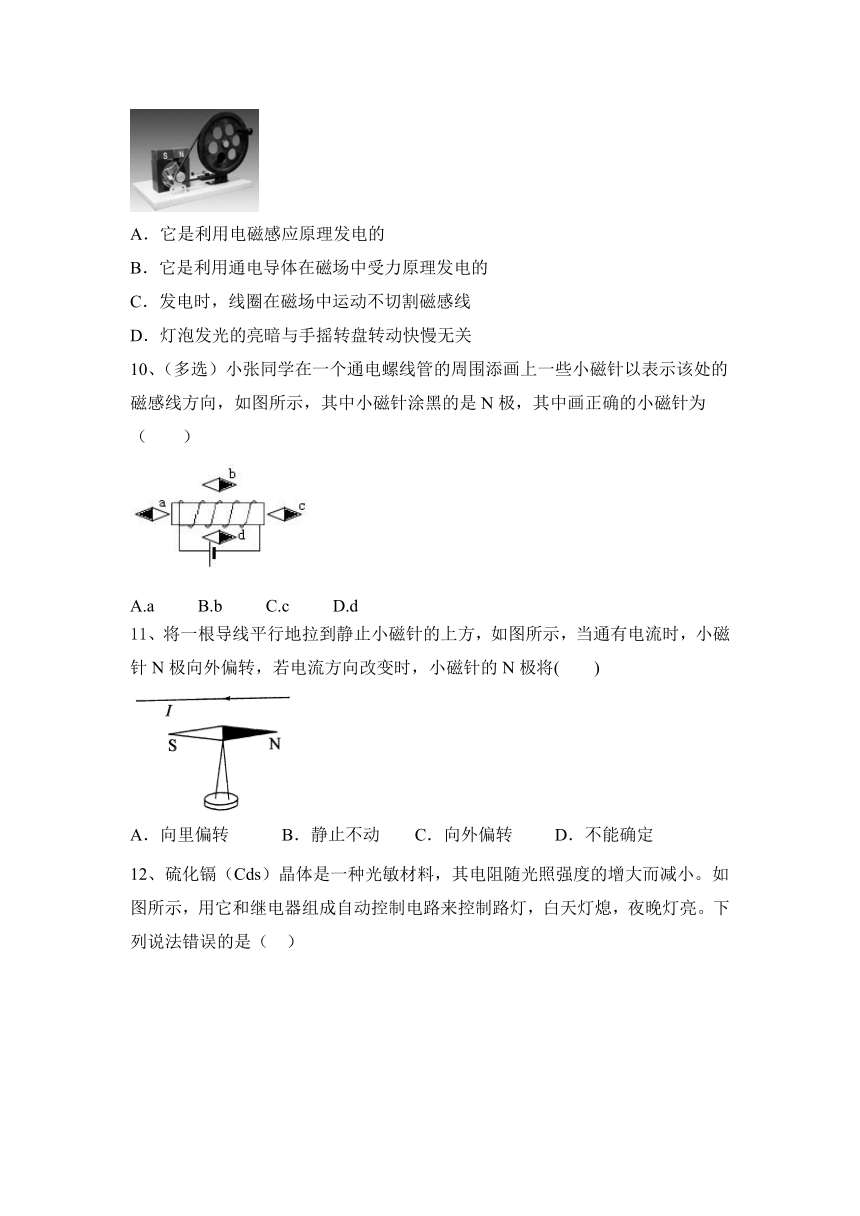

9、如图所示是手摇发电机模型，下列说法中正确的是（ ）
A．它是利用电磁感应原理发电的
B．它是利用通电导体在磁场中受力原理发电的
C．发电时，线圈在磁场中运动不切割磁感线
D．灯泡发光的亮暗与手摇转盘转动快慢无关
10、（多选）小张同学在一个通电螺线管的周围添画上一些小磁针以表示该处的磁感线方向，如图所示，其中小磁针涂黑的是N极，其中画正确的小磁针为（　　）
A.a B.b C.c D.d
11、将一根导线平行地拉到静止小磁针的上方，如图所示，当通有电流时，小磁针N极向外偏转，若电流方向改变时，小磁针的N极将(　　)
A．向里偏转　　 B．静止不动 C．向外偏转 D．不能确定

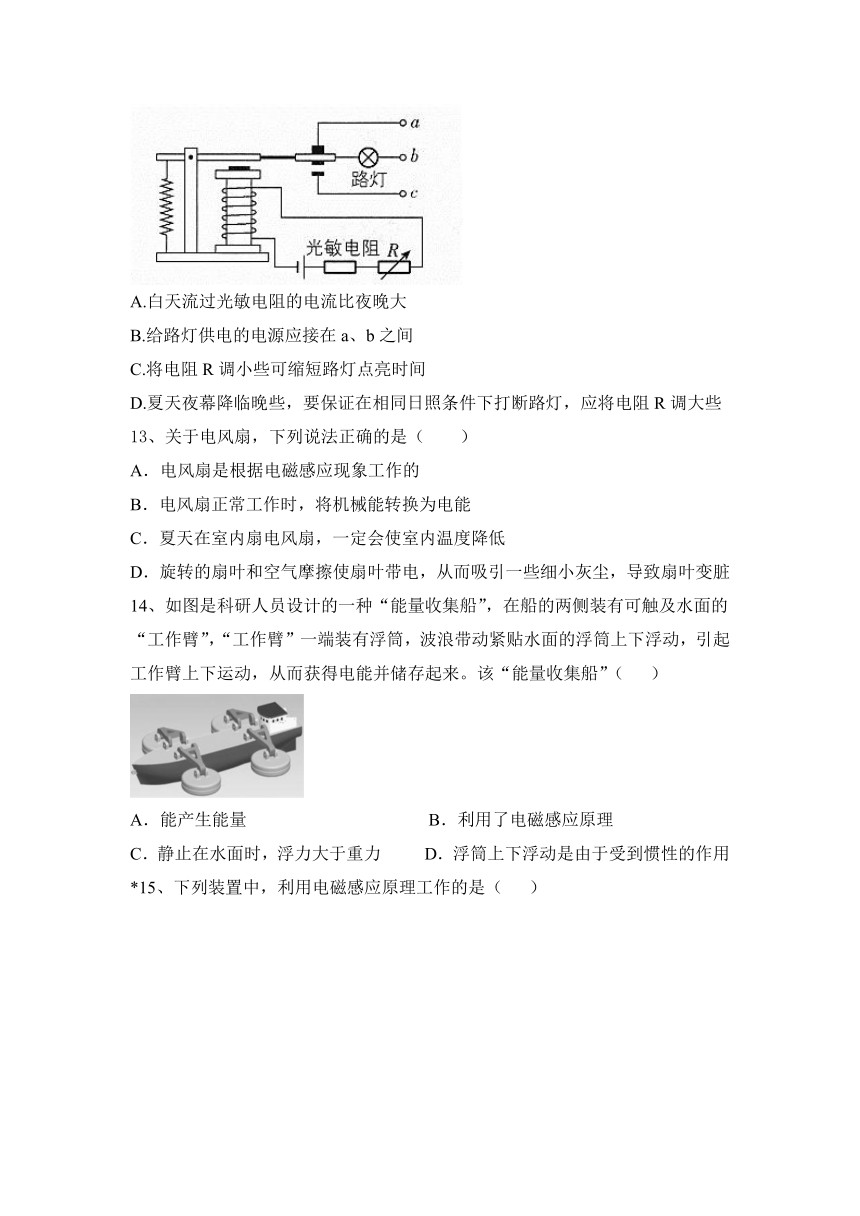

12、硫化镉（Cds）晶体是一种光敏材料，其电阻随光照强度的增大而减小。如图所示，用它和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮。下列说法错误的是（ ）
A.白天流过光敏电阻的电流比夜晚大
B.给路灯供电的电源应接在a、b之间
C.将电阻R调小些可缩短路灯点亮时间
D.夏天夜幕降临晚些，要保证在相同日照条件下打断路灯，应将电阻R调大些
13、关于电风扇，下列说法正确的是（　　）
A．电风扇是根据电磁感应现象工作的
B．电风扇正常工作时，将机械能转换为电能
C．夏天在室内扇电风扇，一定会使室内温度降低
D．旋转的扇叶和空气摩擦使扇叶带电，从而吸引一些细小灰尘，导致扇叶变脏
14、如图是科研人员设计的一种“能量收集船”，在船的两侧装有可触及水面的“工作臂”，“工作臂”一端装有浮筒，波浪带动紧贴水面的浮筒上下浮动，引起工作臂上下运动，从而获得电能并储存起来。该“能量收集船”（ ）
A．能产生能量 B．利用了电磁感应原理
C．静止在水面时，浮力大于重力 D．浮筒上下浮动是由于受到惯性的作用
*15、下列装置中，利用电磁感应原理工作的是（ ）
二、填空题。
16、任何磁体的周围都存在一种看不见，摸不着的物质，我们称之为 。
17、如图所示，条形磁铁放在水平桌面上，左端的S极正对着电磁铁．当电磁铁中的电流不断增大时，条形磁铁向左加速运动．则电磁铁中的电流方向是从__________（填“从a到b”或“从b到a”），条形磁铁在运动过程中受到的摩擦力________（填“变大”、“不变”或“变小”）．
18、小陈同学用电池做电源，把漆包铜线缠绕在铁棒上制成电磁钉耙，通电后铁棒和铜线组成_______，可把地上的铁钉吸上来，断电时钉耙的 _____ 消失，所吸附铁钉脱落。
19、扬声器是把电信号转换成声信号的一种装置，如图6 1 23所示是扬声器构造示意图．当线圈中通过变化电流时，线圈受到________力作用，从而带动与线圈相连的纸盆__________，于是扬声器就发出了声音。
20、(1)如图甲所示,当悬挂着的导体棒ab在磁场中左右运动时,观察到小量程电流表的指针会摆动,随着对这种现象的深入研究,人们发明制造了　　　　机,实现了　　　　能向电能的转化。
(2)如图乙是一种“手摇充电式电筒”,握住它上下摇动就能自动充电。从透明外壳可观察到内部有固定线圈；摇动时可感觉到内部有一个物块在来回滑动,据此猜测,这种电筒的制造原理是　　　　　　　　　,其中那个滑动的物块是　　　　。
21、小磁针在磁体周围的不同地方，静止时指示的方向不同，说明小磁针在不同位置受力方向不同。这种现象表明磁场具有 。
22、如图所示，闭合开关，通电螺线管的上端为______极，将滑动变阻器滑片向右滑动，弹簧将__________（选填“伸长”或“缩短”）．如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是_____________现象．
23、电磁铁的磁性有无可由电路的 ______ 来控制；极性可由 _________ 来控制；磁性强弱可由 __________ 和 _________ 来控制；通过电磁铁线圈的 _____ 越大，线圈 _____ 越多，磁性越强。
三、作图题。。
24、随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响，红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。
四、实验题。
25、在探究“影响电磁铁磁性强弱的因素”实验中，小明用相同的漆包线和铁钉绕制成电磁铁A和B，设计了如图所示的电路。
（1）图中A.B串联的目的是________ 。
（2）闭合开关后，分析图中的现象，得出的结论是________ 。
26、在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________ （选填“增加”或“减少”），说明电流越________ ，电磁铁磁性越强；
（2）根据图示可知，________ （选填“甲”或“乙”）的磁性强，说明电流一定时，________ ，电磁铁磁性越强；
（3）电磁铁吸引的大头针下端分散的原因是________ 。
五、计算类综合题。
27、现在电动自行车、电动汽车逐渐普及，它们都采用电动机来获得动力．某直流电动机的铭牌上标有“220V5.5kW”，电动机线圈的电阻为0.4Ω。
（1）电动机的工作原理是什么？
（2）该电动机正常工作1h，消耗多少电能？电动机线圈产生多少热量？
（3）在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象。
2022—2023学年物理人教版九年级全一册第20章 电与磁 课后选练题含答案
人教第20章 电与磁
一、选择题。
1、（双选）下列器材中没有用到磁性材料的是(　　)
A.录音机中使用的录音带 B.计算机中的存储软盘
C.CD、VCD D.DVD播放器中使用的光碟
【答案】C、D
2、为了判断一根铁棒是否具有磁性，小明进行了如图所示四个实验，根据实验现象不能确定该铁棒是否具有磁性的是(　　)
【答案】B　
3、磁场的基本性质是指(　　)
A.能使放入其中的小磁针发生偏转
B.能够吸引铁、钴、镍等物质
C.能够产生磁感线
D.能够对放入其中的磁体产生磁力的作用
【答案】D
4、人造磁铁使用一段时间后磁性会减弱，下列图中已经标明了人造磁铁两端的N极和S极，把螺线管通电使人造磁铁的磁性增强的做法正确的是（ ）
A. B. C. D.
【答案】B
5、如图所示是火灾自动报警原理图。发生火灾时，将会发生下列变化：①温度升高使双金属片弯曲；②接通触点使工作电路中有电流通过；③电磁铁有磁性；④衔铁被吸下；⑤接通触点使控制电路中有电流通过；⑥红灯亮、电铃响，发出警报。这些变化的正确顺序是）（ ）
A.①②③④⑤⑥ B.①⑤③④②⑥
C.①②④③⑤⑥ D.①⑤④③②⑥
【答案】B
6、用如图所示的装置来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉。使它能吸引更多铁钉的办法是(　　)　
A．在纸筒中插入一根铁芯 B．减少线圈匝数
C．使滑动触头P向右滑动 D．将电源正负极互换
【答案】A
7、如图所示是电磁继电器的应用，通过低压电路控制高压电路，下列有关说法不正确的是(　　)
A．此装置利用了电流的磁效应
B．正常情况下当控制电路开关闭合时，绿灯亮、电动机工作
C．若闭合控制电路开关仍是红灯亮，应将支点O向右移
D．若改变低压电源的正、负极，工作电路的工作情况不变
【答案】C
8、如图所示的实验装置中，用来研究“磁场对通电导线的作用”的是（　　）
A． B． C． D．
【答案】A
9、如图所示是手摇发电机模型，下列说法中正确的是（ ）
A．它是利用电磁感应原理发电的
B．它是利用通电导体在磁场中受力原理发电的
C．发电时，线圈在磁场中运动不切割磁感线
D．灯泡发光的亮暗与手摇转盘转动快慢无关
【答案】A
10、（多选）小张同学在一个通电螺线管的周围添画上一些小磁针以表示该处的磁感线方向，如图所示，其中小磁针涂黑的是N极，其中画正确的小磁针为（　　）
A.a B.b C.c D.d
【答案】ABD
11、将一根导线平行地拉到静止小磁针的上方，如图所示，当通有电流时，小磁针N极向外偏转，若电流方向改变时，小磁针的N极将(　　)
A．向里偏转　　 B．静止不动 C．向外偏转 D．不能确定
【答案】A　
12、硫化镉（Cds）晶体是一种光敏材料，其电阻随光照强度的增大而减小。如图所示，用它和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮。下列说法错误的是（ ）
A.白天流过光敏电阻的电流比夜晚大
B.给路灯供电的电源应接在a、b之间
C.将电阻R调小些可缩短路灯点亮时间
D.夏天夜幕降临晚些，要保证在相同日照条件下打断路灯，应将电阻R调大些
【答案】D
13、关于电风扇，下列说法正确的是（　　）
A．电风扇是根据电磁感应现象工作的
B．电风扇正常工作时，将机械能转换为电能
C．夏天在室内扇电风扇，一定会使室内温度降低
D．旋转的扇叶和空气摩擦使扇叶带电，从而吸引一些细小灰尘，导致扇叶变脏
【答案】D
14、如图是科研人员设计的一种“能量收集船”，在船的两侧装有可触及水面的“工作臂”，“工作臂”一端装有浮筒，波浪带动紧贴水面的浮筒上下浮动，引起工作臂上下运动，从而获得电能并储存起来。该“能量收集船”（ ）
A．能产生能量 B．利用了电磁感应原理
C．静止在水面时，浮力大于重力 D．浮筒上下浮动是由于受到惯性的作用
【答案】B
*15、下列装置中，利用电磁感应原理工作的是（ ）
【答案】A
二、填空题。
16、任何磁体的周围都存在一种看不见，摸不着的物质，我们称之为 。
【答案】磁场
17、如图所示，条形磁铁放在水平桌面上，左端的S极正对着电磁铁．当电磁铁中的电流不断增大时，条形磁铁向左加速运动．则电磁铁中的电流方向是从__________（填“从a到b”或“从b到a”），条形磁铁在运动过程中受到的摩擦力________（填“变大”、“不变”或“变小”）．
【答案】b到a　 不变
18、小陈同学用电池做电源，把漆包铜线缠绕在铁棒上制成电磁钉耙，通电后铁棒和铜线组成_______，可把地上的铁钉吸上来，断电时钉耙的 _____ 消失，所吸附铁钉脱落。
【答案】电磁铁 磁性
19、扬声器是把电信号转换成声信号的一种装置，如图6 1 23所示是扬声器构造示意图．当线圈中通过变化电流时，线圈受到________力作用，从而带动与线圈相连的纸盆__________，于是扬声器就发出了声音。
【答案】磁场　振动
20、(1)如图甲所示,当悬挂着的导体棒ab在磁场中左右运动时,观察到小量程电流表的指针会摆动,随着对这种现象的深入研究,人们发明制造了　　　　机,实现了　　　　能向电能的转化。
(2)如图乙是一种“手摇充电式电筒”,握住它上下摇动就能自动充电。从透明外壳可观察到内部有固定线圈；摇动时可感觉到内部有一个物块在来回滑动,据此猜测,这种电筒的制造原理是　　　　　　　　　,其中那个滑动的物块是　　　　。
【答案】(1)发电　机械　(2)电磁感应现象　磁铁
21、小磁针在磁体周围的不同地方，静止时指示的方向不同，说明小磁针在不同位置受力方向不同。这种现象表明磁场具有 。
【答案】方向性
22、如图所示，闭合开关，通电螺线管的上端为______极，将滑动变阻器滑片向右滑动，弹簧将__________（选填“伸长”或“缩短”）．如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是_____________现象．
【答案】N 缩短 电磁感应
23、电磁铁的磁性有无可由电路的 ______ 来控制；极性可由 _________ 来控制；磁性强弱可由 __________ 和 _________ 来控制；通过电磁铁线圈的 _____ 越大，线圈 _____ 越多，磁性越强。
【答案】通断 电流方向 电流大小 线圈匝数 电流 匝数
三、作图题。。
24、随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响，红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。
【答案】如图所示：
四、实验题。
25、在探究“影响电磁铁磁性强弱的因素”实验中，小明用相同的漆包线和铁钉绕制成电磁铁A和B，设计了如图所示的电路。
（1）图中A.B串联的目的是________ 。
（2）闭合开关后，分析图中的现象，得出的结论是________ 。
【答案】（1）电流相同
（2）电流相同，铁芯相同时，线圈的匝数越多电磁铁的磁性越强。
26、在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________ （选填“增加”或“减少”），说明电流越________ ，电磁铁磁性越强；
（2）根据图示可知，________ （选填“甲”或“乙”）的磁性强，说明电流一定时，________ ，电磁铁磁性越强；
（3）电磁铁吸引的大头针下端分散的原因是________ 。
【答案】（1）增加；大； （2）甲；匝数越多； （3）同名磁极相互排斥
五、计算类综合题。
27、现在电动自行车、电动汽车逐渐普及，它们都采用电动机来获得动力．某直流电动机的铭牌上标有“220V5.5kW”，电动机线圈的电阻为0.4Ω。
（1）电动机的工作原理是什么？
（2）该电动机正常工作1h，消耗多少电能？电动机线圈产生多少热量？
（3）在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象。
【答案及解析】
（1）通电导体在磁场中受到力的作用；
（2）电动机消耗的电能W=Pt=5.5kW×1h=5.5kW h，
∵P=UI，∴电动机正常工作时的电流为I===25A，
线圈产生的热量Q=I2Rt=（25A）2×0.4Ω×3600s=9×105J；
（3）线圈卡住无法转动，电能无法转化为机械能．消耗的电能全部转化为内能，因此产生大量的热，温度迅速升高．
【分析】（1）通电导线在磁场中受到磁场力的作用而转动。
（2）由W=Pt求出电动机消耗的电能，由电功率的变形公式求出电动机正常工作时的电流，然后由电功公式求出线圈产生的热量。
（3）电动机被卡住，电路电流很大，线圈发热功率较大，会损坏电机。
