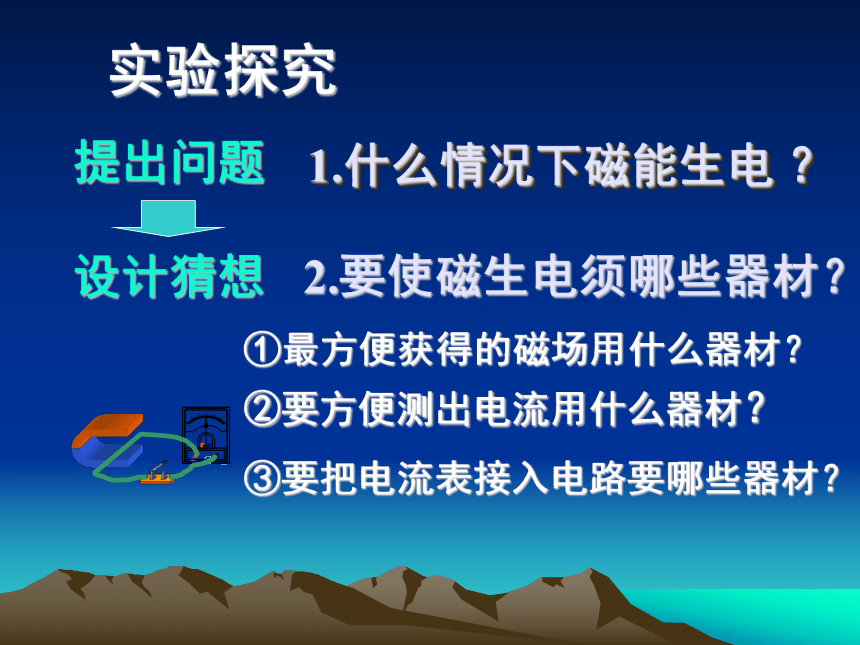

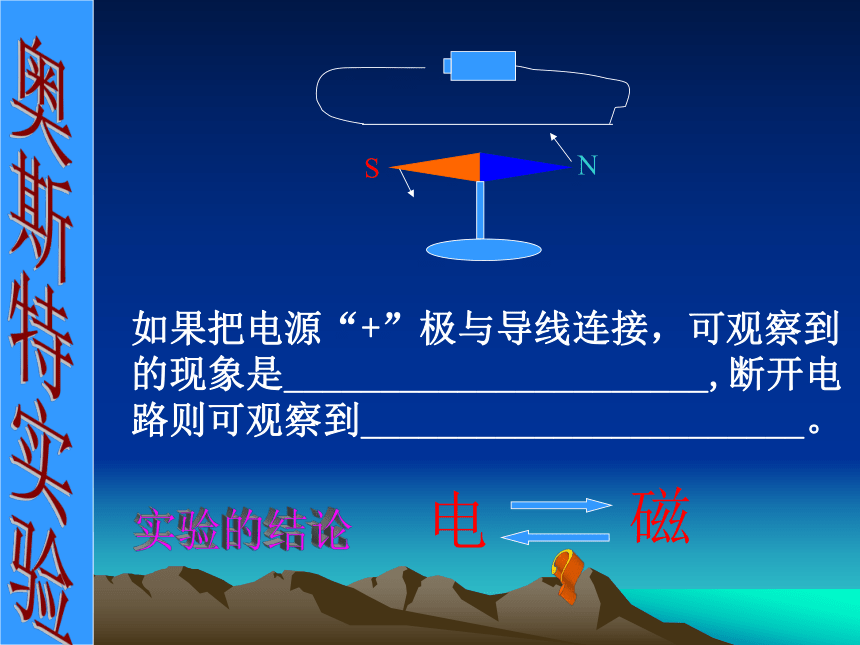

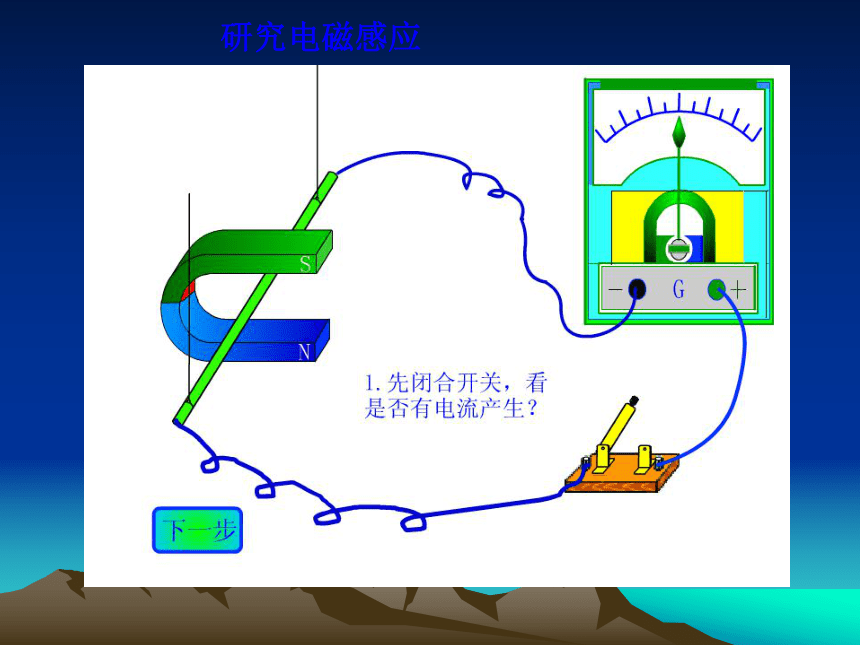

课件29张PPT。磁生电第二十章 第5节实验的结论如果把电源“+”极与导线连接,可观察到的现象是______________________,断开电路则可观察到_______________________。?英国科学家法拉第经过10年的研究,在1831年发现了磁生电的条件和规律,实现了他利用磁场获得电流的愿望。法拉第发现了磁生电,导致了电能的大规模生产和利用,开辟了电气化的新纪元实验探究提出问题1.什么情况下磁能生电 ?设计猜想2.要使磁生电须哪些器材?①最方便获得的磁场用什么器材?②要方便测出电流用什么器材?③要把电流表接入电路要哪些器材?研究电磁感应实 验 条 件 指针

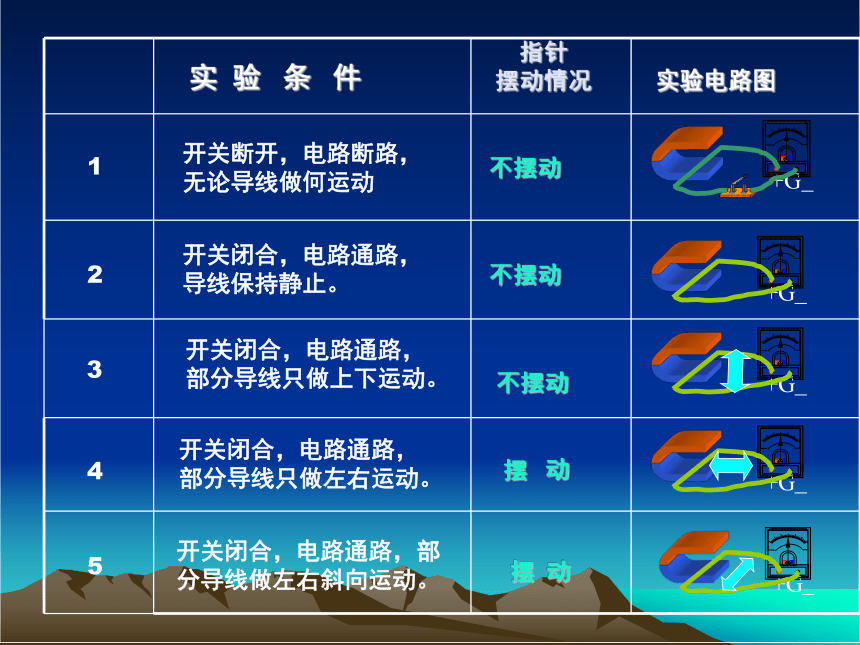

摆动情况实验电路图1开关断开,电路断路,
无论导线做何运动不摆动2345开关闭合,电路通路,
导线保持静止。不摆动开关闭合,电路通路,
部分导线只做上下运动。不摆动开关闭合,电路通路,
部分导线只做左右运动。摆 动开关闭合,电路通路,部

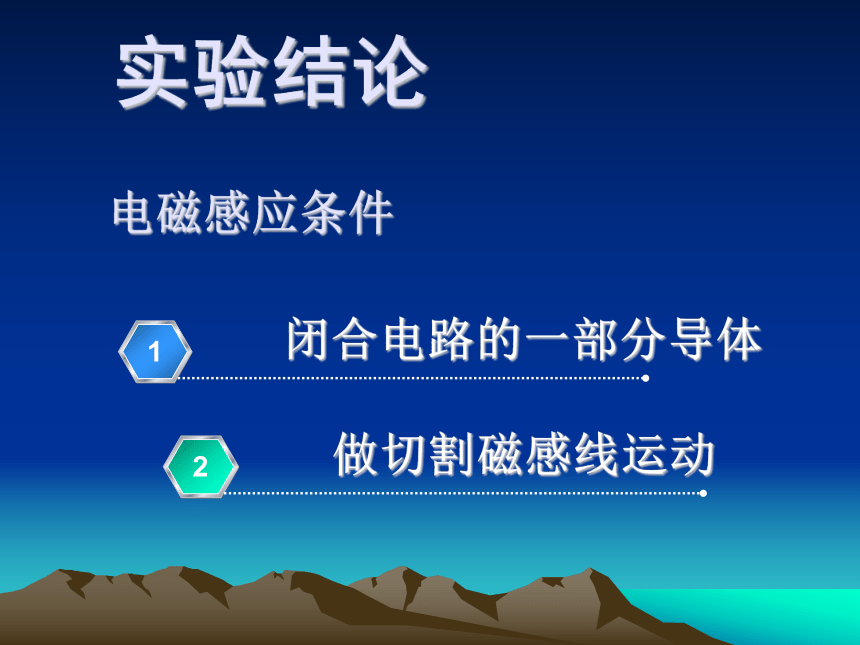

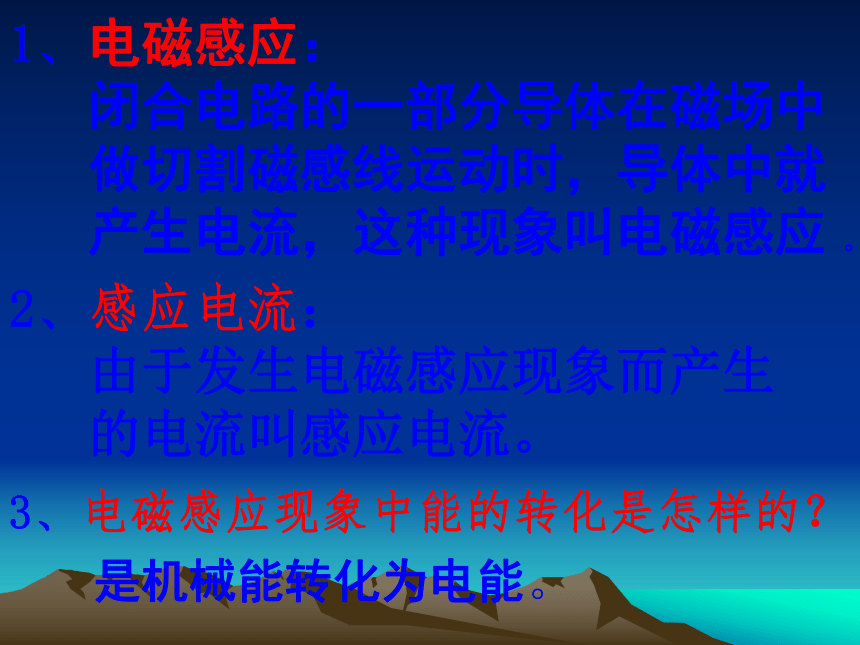

分导线做左右斜向运动。摆 动实验结论电磁感应条件1、电磁感应:
闭合电路的一部分导体在磁场中
做切割磁感线运动时,导体中就
产生电流,这种现象叫电磁感应 。2、感应电流:
由于发生电磁感应现象而产生
的电流叫感应电流。3、电磁感应现象中能的转化是怎样的?是机械能转化为电能。科拉顿“跑失良机” 请帮科拉顿分析失败的原因,并为其改善实验方案。 电磁感应现象的能量转化: 在电磁感应现象中,消耗了机械能,但在闭合电路中产生了电流,获得了电能,实现了从机械能向电能的转化 发电机是把机械能
转化为电能的机器 发电机原理:电磁感应现象ab和cd不断做切割磁感线运动,由于磁感线方向是不变的,而ab和cd的运动方向总是相反,并且不断改变,于是线圈和外部电路就有了方向不断改变的感应电流①②③④abdcAB周期性改变电流方向的电流叫做交流电
方向不变的电流叫直流电线圈转动一圈,电流方向改变2次 (1)周期:完成一次周期性变化需要的时间(秒)
(2)频率:1秒内完成周期性变化的次数(赫兹)问:生活用电的周期、频率、每秒方向改变次数我国交流电周期是0.02秒,频率为50赫兹,每秒电流方向改变100次实际使用的交流发电机(旋转磁场式)
1、组成:
定子——线圈;转子——电磁铁原因:线圈匝数多,导线很粗,高速旋转困难;使用电磁铁可得到强磁场2、动力机:水轮机、汽轮机(核电站)、内燃机、蒸汽轮机(火力发电站)等发电机发电机是根据
电磁感应
原理工作的
是机械能
转化为电能
的机器发电机与电动机的比较????1、发电机的构造原则上和电动机是完全相同的2、电动机是消耗电能而输出机械能;
发电机是消耗机械能而输出电能3、电动机:利用通电线圈在磁场里转动的原理
发电机:利用电磁感应原理
可分为交流发电机和直流发电机两类。 550MW大型发电机组转子吊装宁波市镇海火电厂课堂小结1、磁能否产生电能2、是否无论如何运动都能产生电流?否3、如何运动才会产生感应电流?还需要什么条件?导体做切割磁感线运动,导体必须是闭合的而且是一部分1.周期性改变____的电流叫交流电,_____不变的电流叫直流电,发电机提供的是_____电,电池提供的是__ 电
2.我国的交流发电机的转子每秒转____周,即交流电的变化频率是____赫,因此交流电的方向每秒要改变___次。
练习方向方向交流直流50501003.发电机的主要构造分成____和____两部分,大型发电机的线圈作_____,电磁铁作_____。实用发电机的转子由水轮机、_____等带动旋转。定子转子定子转子汽轮机4.交流发电机线圈内和外电路中的电流分别是( )
A、交流电和直流电 B交流电和交流电
C直流电和交流电 D直流电和直流电5.此装置是什么机器?工作原理是什么?工作时能量的转化情况怎样?B发电机电磁感应原理机械能转化为电能6.交流发电机制造的原理是( )
A电流的磁效应 B电流的磁现象
C电磁感应现象 D电磁铁原理
7.我国使用的交流电的频率为50赫兹,在10秒内电流方向改变了( )
A、500次 B、50次
C、100次 D、1000次CD作业;p142 1题-——5题再 见
