§14.1 热机
第十四章 内能的利用
发动机是如何为汽车提供机械能的呢？

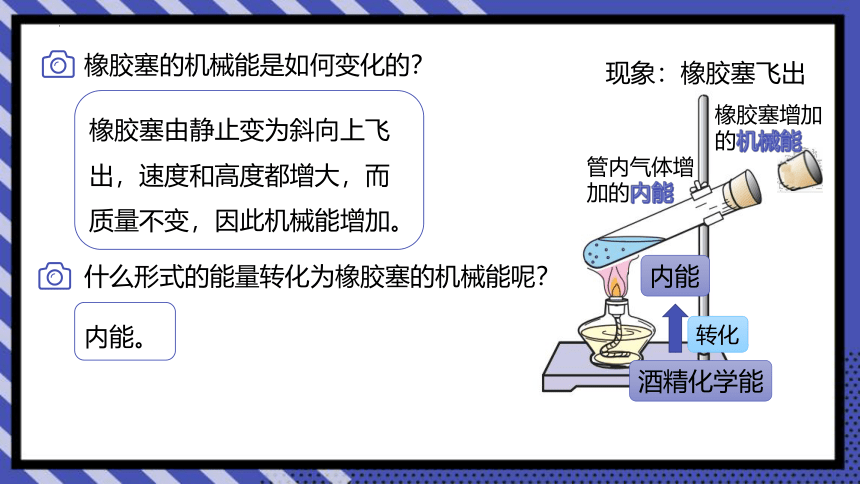

现象：橡胶塞飞出
橡胶塞的机械能是如何变化的？
橡胶塞由静止变为斜向上飞出，速度和高度都增大，而质量不变，因此机械能增加。
什么形式的能量转化为橡胶塞的机械能呢？
酒精化学能
转化
内能
管内气体增加的内能
橡胶塞增加的机械能
内能。
一、热机
：利用内能做功的机械。
蒸汽机
雏形：汽转球 （希罗）
纽可门蒸汽机 （1712年）
瓦特改良的蒸汽机
一、热机
：利用内能做功的机械。

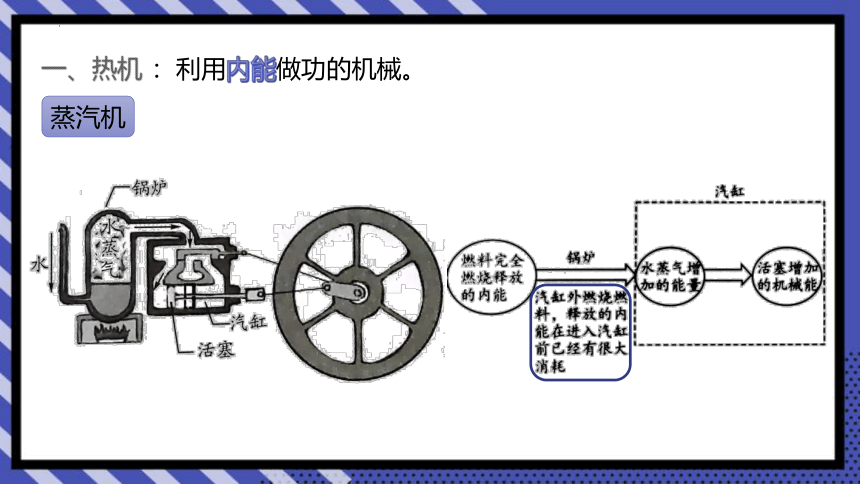

蒸汽机
蒸汽机车
蒸汽火车
一、热机
：利用内能做功的机械。
蒸汽机
一、热机
：利用内能做功的机械。
内燃机
燃料
气缸
活塞

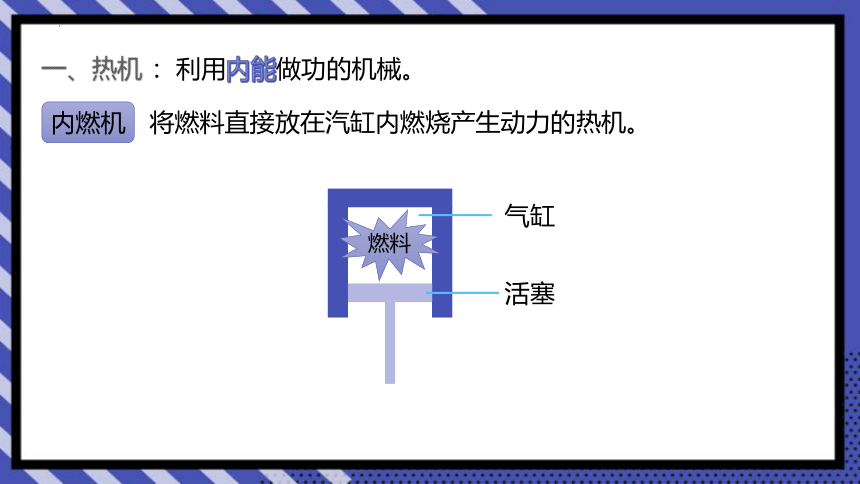

将燃料直接放在汽缸内燃烧产生动力的热机。
一、汽油机

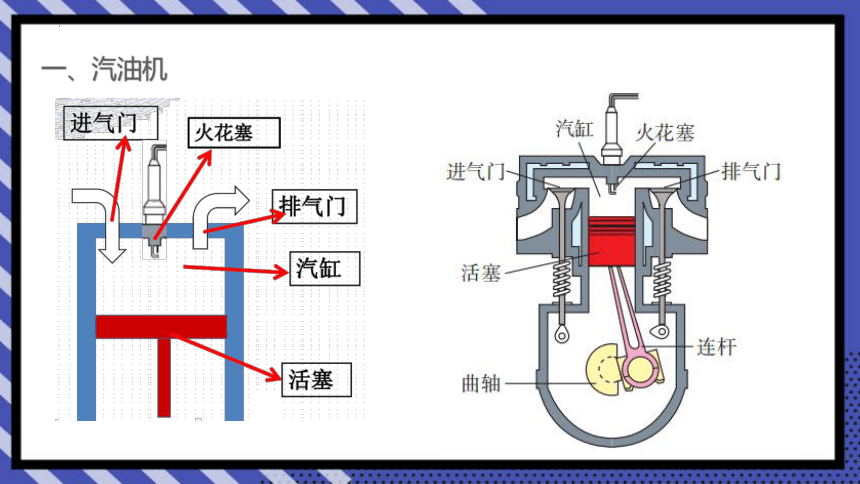

一、汽油机
活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的过程，叫做一个冲程。
吸气冲程：进气门打开，排气门关闭，活塞向下运动，汽油和空气的混合物进入汽缸。
一、汽油机
燃料在高温高压下燃烧更充分。
压缩冲程：进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩。
机械能
内能
一、汽油机
做功冲程：在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的气体。高温高压的气体推动活塞向下运动，带动曲轴转动，对外做功。
内能
机械能
（提供动力）
一、汽油机
排气冲程：进气门保持关闭，排气门打开，活塞向上运动，把废气排出汽缸。
以上四个冲程不断循环，活塞就能不断获得机械能。
一、汽油机
以上四个冲程不断循环，活塞就能不断获得机械能。
吸气冲程
压缩冲程
做功冲程
排气冲程
一、汽油机
一个工作循环：
_____个冲程
活塞往复_____次
曲轴（飞轮）转动_____周
对外做功_____次
4
2
2
1
一、汽油机
一、柴油机
一、柴油机
喷油嘴
气缸
进气门
活塞
连杆
排气门
曲轴
一、柴油机
吸气冲程：
进气门打开，排气门关闭。活塞由上端向下端运动，只吸入空气吸进气缸。
空气
一、柴油机
压缩冲程：
进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。
机械能转化为内能。
一、柴油机
做功冲程：
在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
内能转化为机械能。压燃式
一、柴油机
排气冲程：
燃烧后的废气
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
一、柴油机
总结
总结
火花塞
喷油嘴
汽油和空气的混合
物
空气
总结
4
2
2
1
压缩
惯性
