第十六章
§16.1 电压

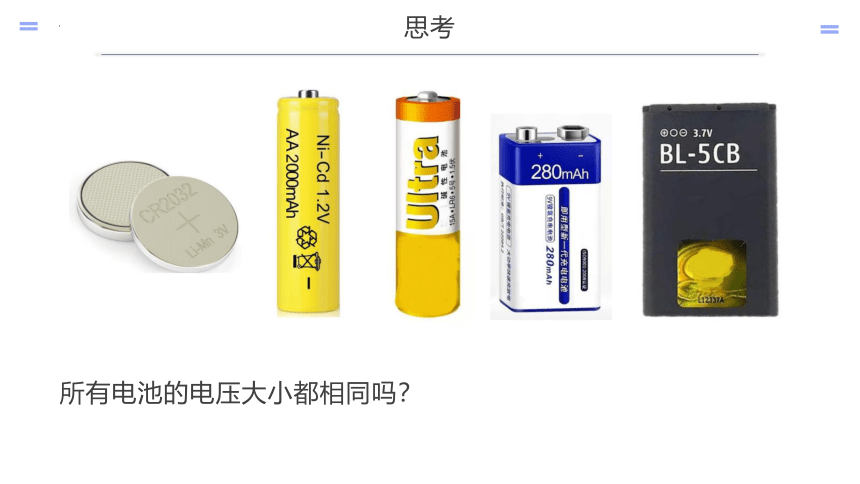

思考
所有电池的电压大小都相同吗？

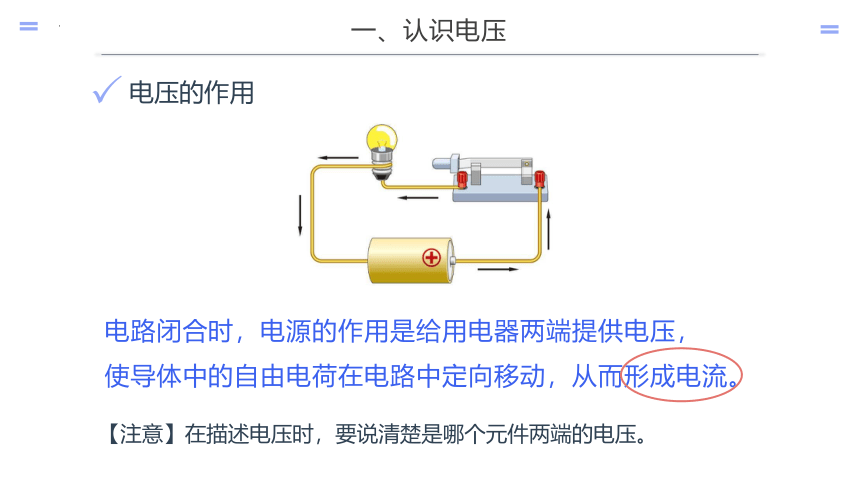

电压的作用

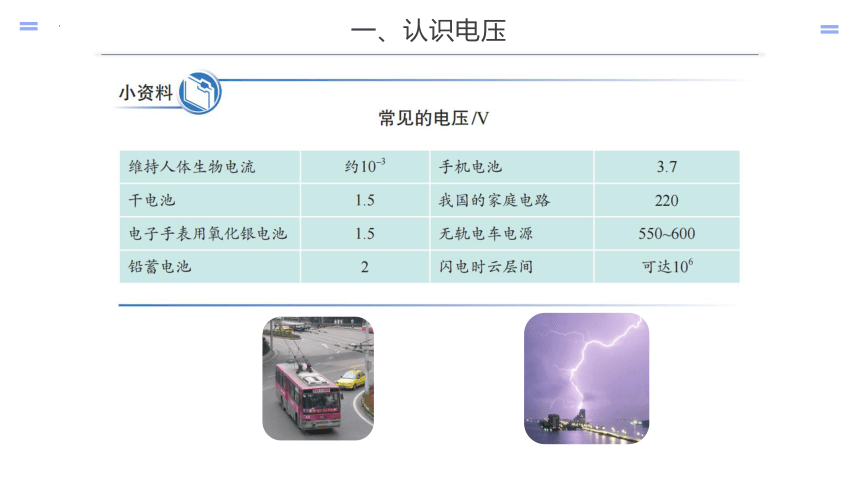

一、认识电压
电路闭合时，电源的作用是给用电器两端提供电压，
使导体中的自由电荷在电路中定向移动，从而形成电流。
【注意】在描述电压时，要说清楚是哪个元件两端的电压。

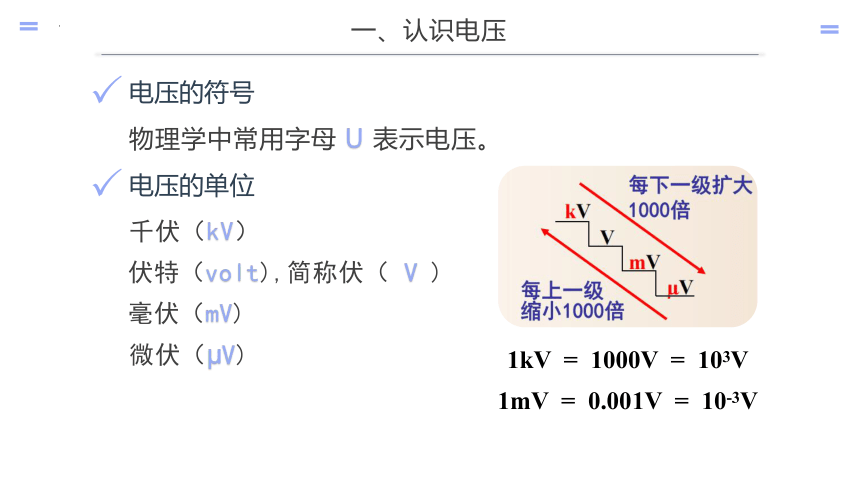

电压的符号
一、认识电压
物理学中常用字母 U 表示电压。
电压的单位
千伏（kV）
伏特（volt),简称伏（ V )
毫伏（mV)
微伏（ V)
1kV = 1000V = 103V
1mV = 0.001V = 10-3V

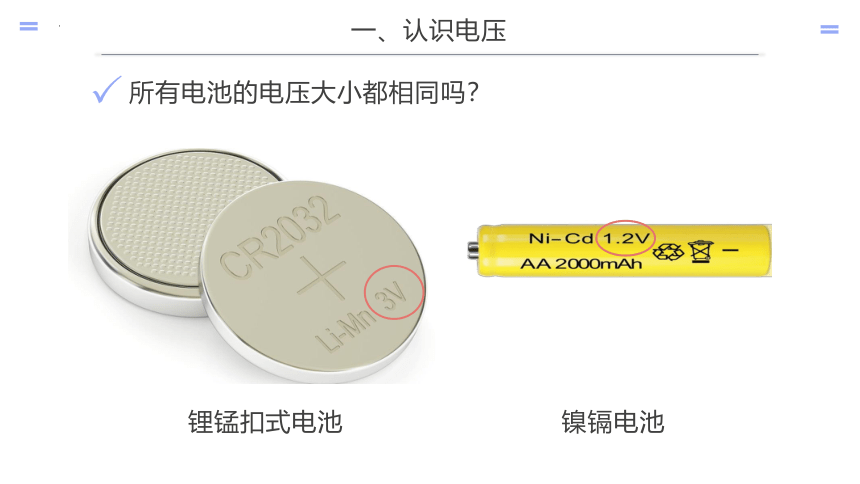

所有电池的电压大小都相同吗？
一、认识电压
锂锰扣式电池
镍镉电池

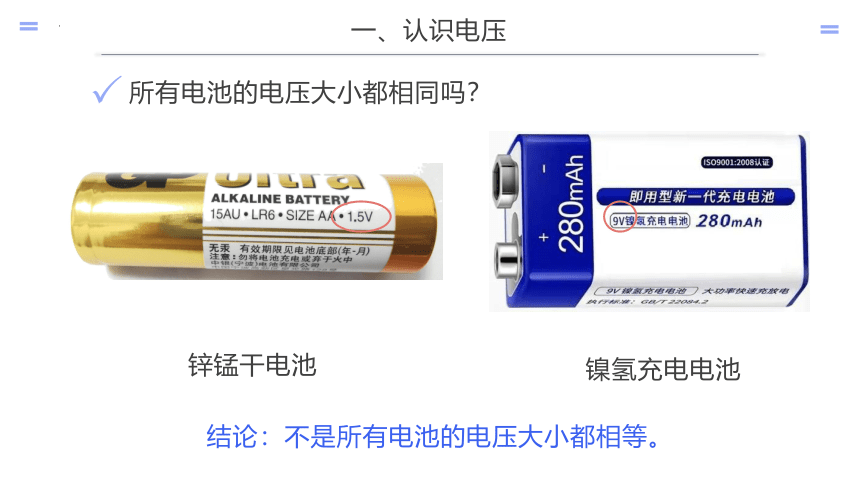

所有电池的电压大小都相同吗？
一、认识电压
锌锰干电池
镍氢充电电池
结论：不是所有电池的电压大小都相等。
一、认识电压

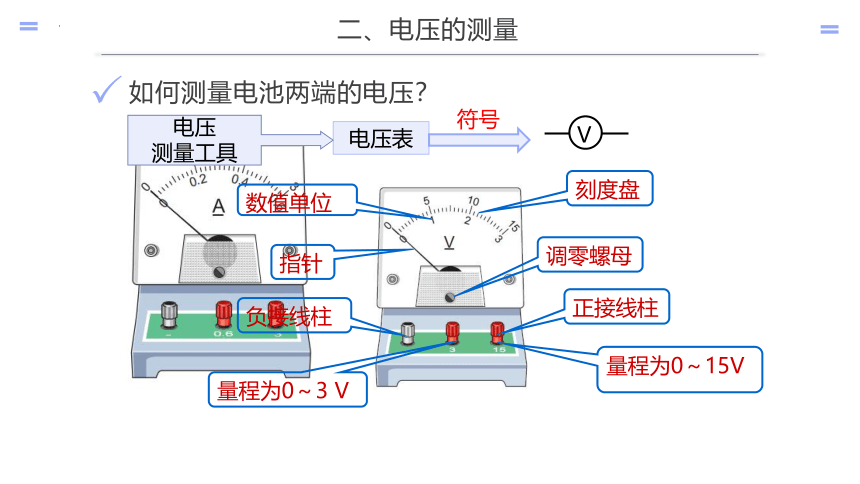

如何测量电池两端的电压？
二、电压的测量
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～3 V
量程为0～15V
V
电压表
符号
电压
测量工具

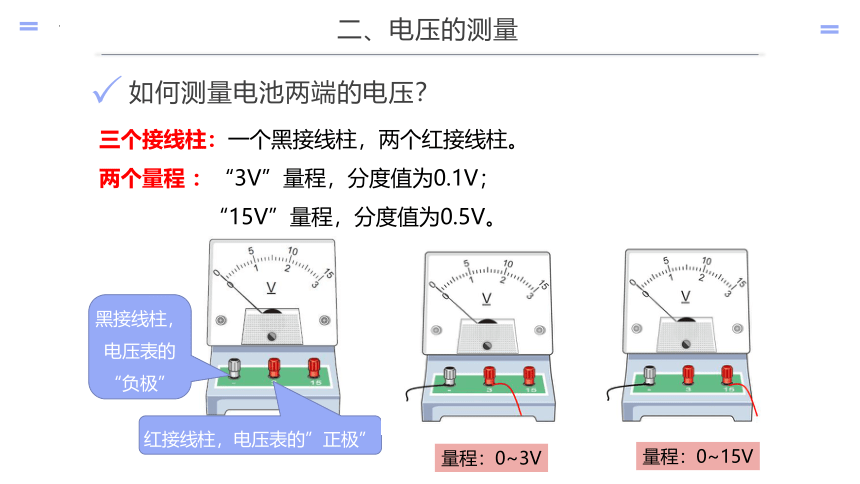

如何测量电池两端的电压？
二、电压的测量
三个接线柱：一个黑接线柱，两个红接线柱。
两个量程 ：“3V”量程，分度值为0.1V；
“15V”量程，分度值为0.5V。
黑接线柱，电压表的“负极”
红接线柱，电压表的”正极”
量程：0~3V
量程：0~15V
二、电压的测量
请阅读课本P57的某直流电压表使用说明书，学习电压表
的使用方法。
二、电压的测量
二、电压的测量
1.调零
使用电压表，要先进行调零
调零：实验前检查电流表的指针是否对准零刻度线，如有偏差，需用调零旋钮调整指针对准零刻度线。
二、电压的测量
使用电压表，要先选择电压表量程。
（1）电压表量程过大，会使测量结果误差较大；
（2）如果被测电压超过电压表的量程，就无法读数，而且也有可能损坏电压表，这时应该改用更大量程的电压表。
2.正确选择电压表量程
为避免电压过大损坏电压表，在不能事先估算电压的情况下，要先闭合开关然后迅速断开（叫作“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
二、电压的测量
二、电压的测量
电压表必须与被测用电器并联。
3.电压表的连接
（1） 用电压表测两个小灯泡串联时每个小灯泡两端电压
串联电路中，测每个小灯泡两端电压时，电压表就与被测小灯泡并联。
S
L1
L2
S
L1
L2
二、电压的测量
电压表接线必须“+”进、“-”出：电流必须从电压表的“+”接线柱流入，从“-”接线柱流出。
4.正确连接“+”“-”接线柱
-
S
L1
L2
+
二、电压的测量
二、电压的测量
5.用电压表可以直接测量电源两端电压
电压表可以直接接在电源两端，测量电源电压，不会引起电源短路，电压表也是安全的。
二、电压的测量
结论
电压表的使用规则
（1）调零：实验前检查电压表的指针是否对准零刻度线，如有偏差，需用调零旋钮调整指针对准零刻度线。
（2）并联：电压表必须与被测用电器并联。
（3）“+”进“-”出：让电流从电压表的“+”接线柱进入，从“-”接线柱流出。（正进负出）
（4）量程选择： ①被测电压不要超出电压表的量程； ②在不超过量程的前提下，应选用小量程测电压，因为小量程分度值小，精度高。
（5）电压表可以直接测量电源两端电压：允许电压表直接连接到电源的两极。
二、电压的测量
实验：验证在只有一个用电器的电路中，用电器两端的电压和电源两端电压是否相等。
二、电压的测量
实验：验证在只有一个用电器的电路中，用电器两端的电压和电源两端电压是否相等。
1.设计实验电路图。
二、电压的测量
二、电压的测量
二、电压的测量
结论：在只有一个用电器的电路中，当用电器工作时用电器两端的电压与电源两端的电压是相等的。
