人教第20章：电与磁
一、选择题。

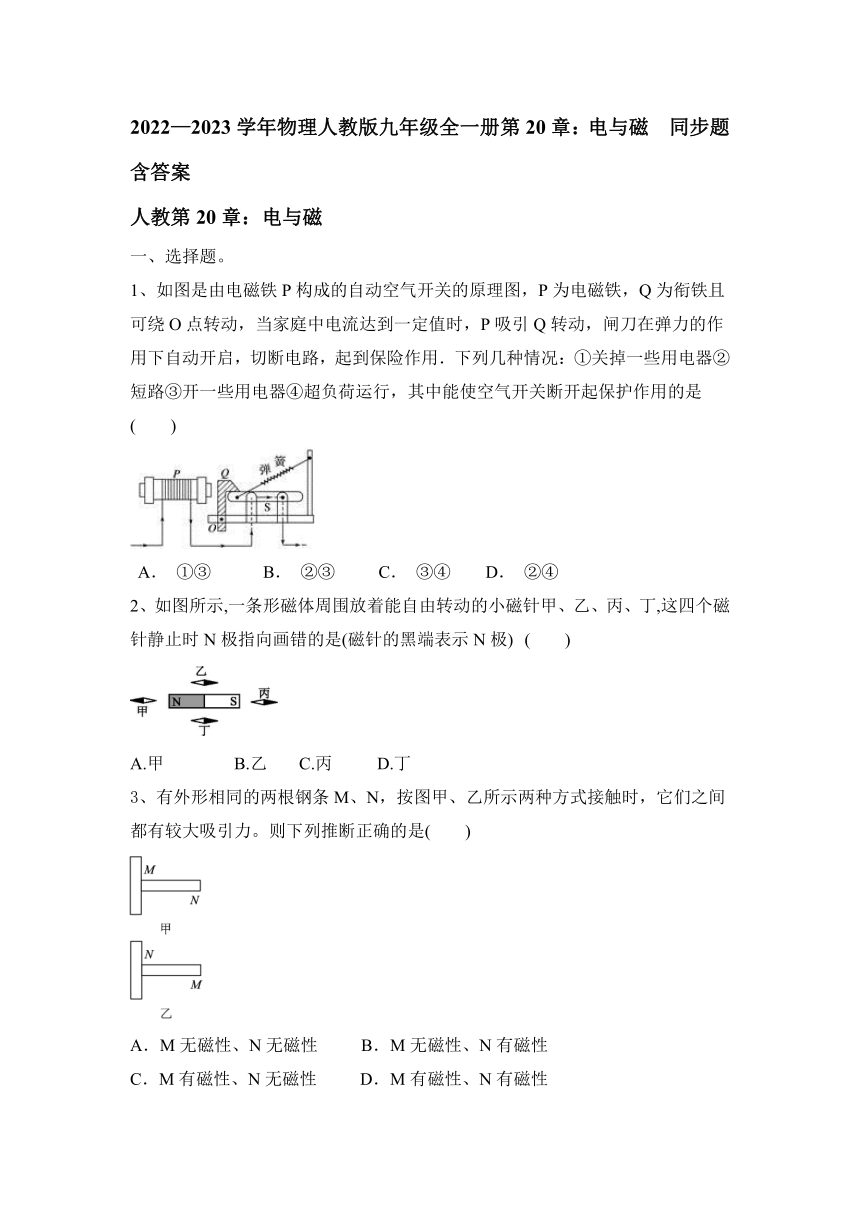

1、如图是由电磁铁P构成的自动空气开关的原理图，P为电磁铁，Q为衔铁且可绕O点转动，当家庭中电流达到一定值时，P吸引Q转动，闸刀在弹力的作用下自动开启，切断电路，起到保险作用．下列几种情况：①关掉一些用电器②短路③开一些用电器④超负荷运行，其中能使空气开关断开起保护作用的是(　　)
A． ①③ B． ②③ C． ③④ D． ②④
2、如图所示,一条形磁体周围放着能自由转动的小磁针甲、乙、丙、丁,这四个磁针静止时N极指向画错的是(磁针的黑端表示N极) (　　)
A.甲 　 B.乙 　C.丙 　　D.丁
3、有外形相同的两根钢条M、N，按图甲、乙所示两种方式接触时，它们之间都有较大吸引力。则下列推断正确的是(　　)
A．M无磁性、N无磁性 B．M无磁性、N有磁性
C．M有磁性、N无磁性 D．M有磁性、N有磁性

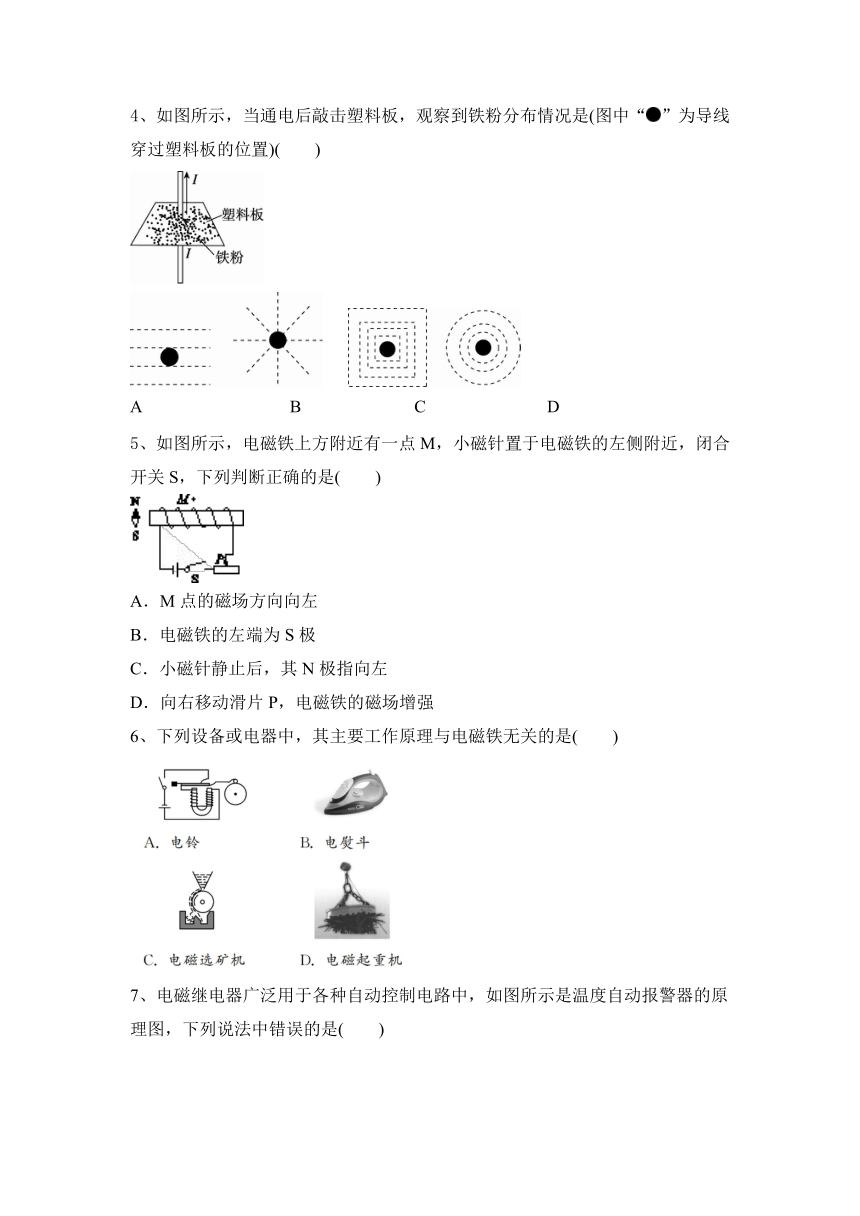

4、如图所示，当通电后敲击塑料板，观察到铁粉分布情况是(图中“”为导线穿过塑料板的位置)(　 )
　
A　　　　 　B　 　　　 　C 　　　 　D
5、如图所示，电磁铁上方附近有一点M，小磁针置于电磁铁的左侧附近，闭合开关S，下列判断正确的是(　　)
A．M点的磁场方向向左
B．电磁铁的左端为S极
C．小磁针静止后，其N极指向左
D．向右移动滑片P，电磁铁的磁场增强
6、下列设备或电器中，其主要工作原理与电磁铁无关的是(　　)

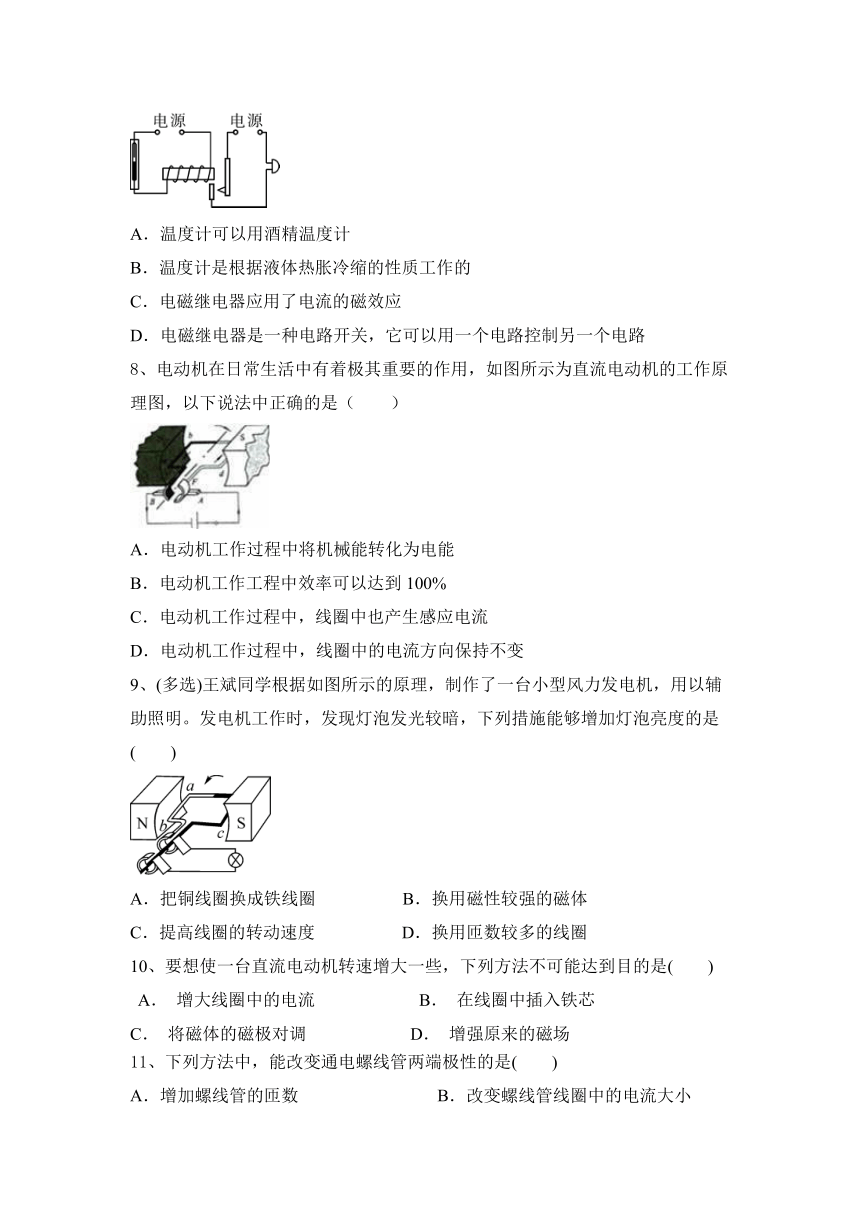

7、电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是(　　)
A．温度计可以用酒精温度计
B．温度计是根据液体热胀冷缩的性质工作的
C．电磁继电器应用了电流的磁效应
D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路
8、电动机在日常生活中有着极其重要的作用，如图所示为直流电动机的工作原理图，以下说法中正确的是（　　）
A．电动机工作过程中将机械能转化为电能
B．电动机工作工程中效率可以达到100%
C．电动机工作过程中，线圈中也产生感应电流
D．电动机工作过程中，线圈中的电流方向保持不变
9、(多选)王斌同学根据如图所示的原理，制作了一台小型风力发电机，用以辅助照明。发电机工作时，发现灯泡发光较暗，下列措施能够增加灯泡亮度的是( )
A．把铜线圈换成铁线圈 B．换用磁性较强的磁体
C．提高线圈的转动速度 D．换用匝数较多的线圈
10、要想使一台直流电动机转速增大一些，下列方法不可能达到目的是(　　)
A． 增大线圈中的电流 B． 在线圈中插入铁芯
C． 将磁体的磁极对调 D． 增强原来的磁场
11、下列方法中，能改变通电螺线管两端极性的是(　　)
A．增加螺线管的匝数 B．改变螺线管线圈中的电流大小
C．改变螺线管线圈中的电流方向 D．增大螺线管本身的直径

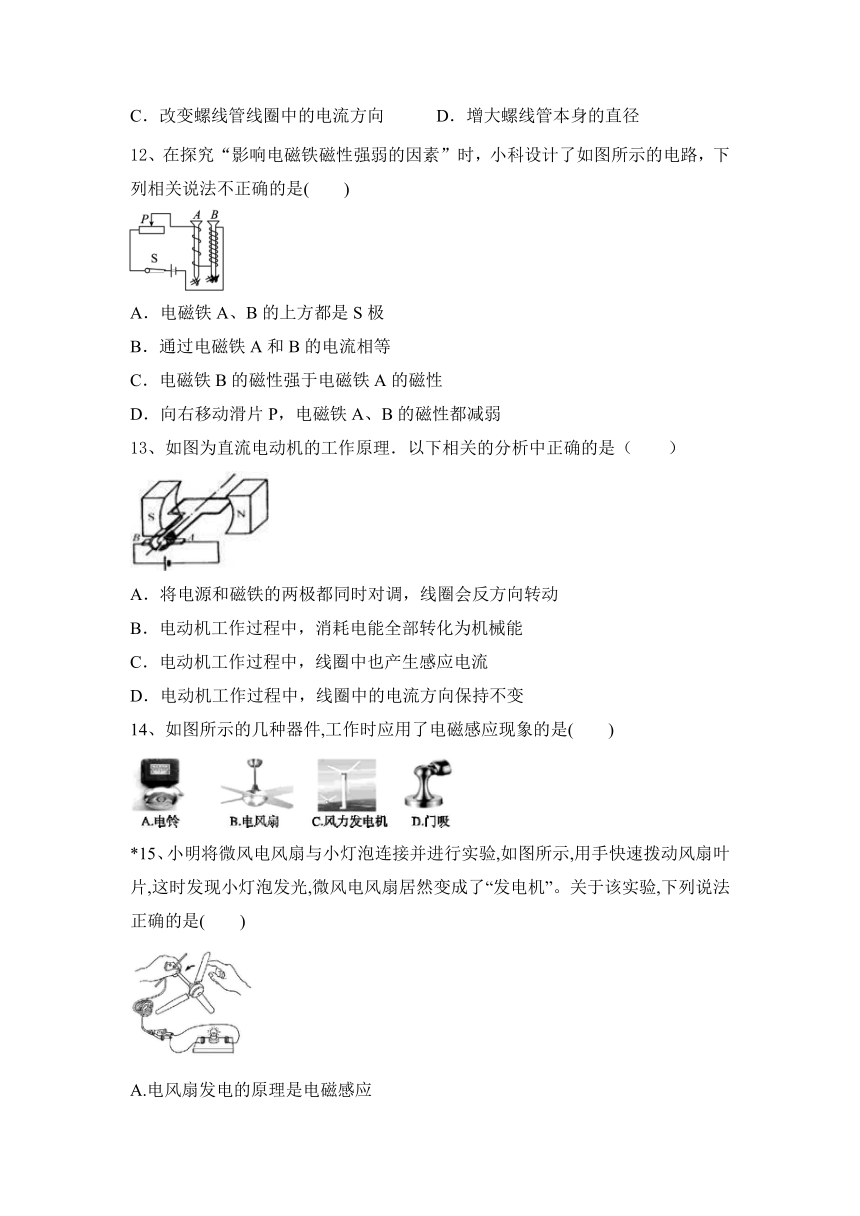

12、在探究“影响电磁铁磁性强弱的因素”时，小科设计了如图所示的电路，下列相关说法不正确的是(　　)
A．电磁铁A、B的上方都是S极
B．通过电磁铁A和B的电流相等
C．电磁铁B的磁性强于电磁铁A的磁性
D．向右移动滑片P，电磁铁A、B的磁性都减弱
13、如图为直流电动机的工作原理．以下相关的分析中正确的是（　　）
A．将电源和磁铁的两极都同时对调，线圈会反方向转动
B．电动机工作过程中，消耗电能全部转化为机械能
C．电动机工作过程中，线圈中也产生感应电流
D．电动机工作过程中，线圈中的电流方向保持不变
14、如图所示的几种器件,工作时应用了电磁感应现象的是(　　)
*15、小明将微风电风扇与小灯泡连接并进行实验,如图所示,用手快速拨动风扇叶片,这时发现小灯泡发光,微风电风扇居然变成了“发电机”。关于该实验,下列说法正确的是(　　)
A.电风扇发电的原理是电磁感应
B.电风扇发电的原理是通电导线在磁场中受到力的作用
C.电风扇发电过程是把电能转化为机械能
D.小灯泡发光是把光能转化为电能
二、填空题。
16、物理学中规定：小磁针静止时 极所指的方向为磁场中那点磁场的方向。

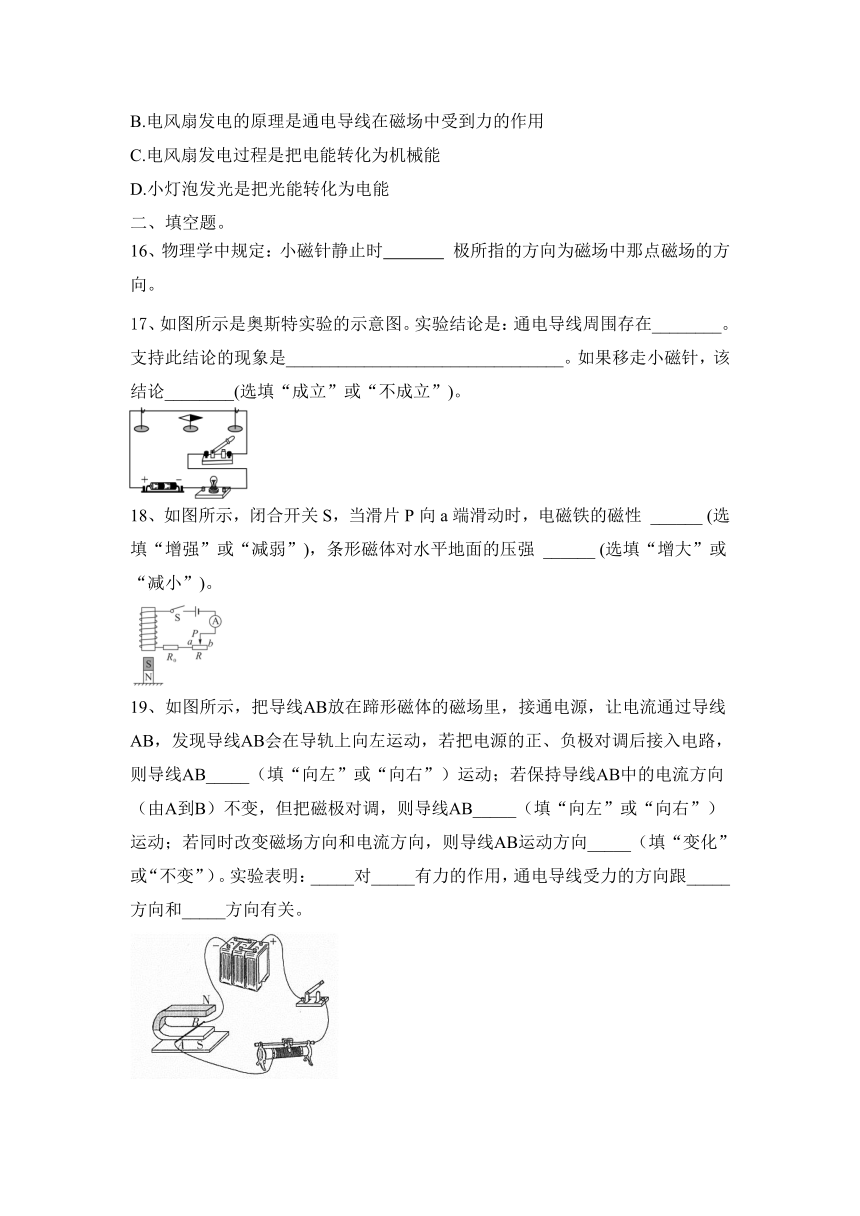

17、如图所示是奥斯特实验的示意图。实验结论是：通电导线周围存在________。支持此结论的现象是________________________________。如果移走小磁针，该结论________(选填“成立”或“不成立”)。
18、如图所示，闭合开关S，当滑片P向a端滑动时，电磁铁的磁性 ______ (选填“增强”或“减弱”)，条形磁体对水平地面的压强 ______ (选填“增大”或“减小”)。
19、如图所示，把导线AB放在蹄形磁体的磁场里，接通电源，让电流通过导线AB，发现导线AB会在导轨上向左运动，若把电源的正、负极对调后接入电路，则导线AB_____（填“向左”或“向右”）运动；若保持导线AB中的电流方向（由A到B）不变，但把磁极对调，则导线AB_____（填“向左”或“向右”）运动；若同时改变磁场方向和电流方向，则导线AB运动方向_____（填“变化”或“不变”）。实验表明：_____对_____有力的作用，通电导线受力的方向跟_____方向和_____方向有关。
20、1831年，物理学家法拉第发现：闭合电路的一部分导体在磁场中做________________运动时，电路中会产生____________，这种现象叫做电磁感应。根据此原理发明的________，为人类进入电气化时代做出了重大贡献。
21、我们用带箭头的曲线方便、形象的描述磁场，这样的曲线叫 。磁感线都是从磁体的 极出发，回到 极。.
22、如图所示，用细线悬挂的磁体AB的磁极未知。当闭合电路开关S后，磁体的B端与通电螺线管左端相互排斥，则B端是磁体的________极。 断开开关S，磁体静止时，B端会指向地理的________(选填“北方”或“南方”)。
23、图甲为一台简易电动机，它由一节旧电池、小块钕磁体和线框组成，磁体吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，磁体上端为________(选填“N”或“S”)极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面________(选填“向外”或“向里”)，线框在转动过程中将________能转化为________能。
【答案】N　向外　电　机械　
三、作图题。
24、如图所示，闭合开关，条形磁体静止，滑动变阻器滑片P从左往右滑动的过程中，弹簧将伸长，请在图中画出电磁铁的线圈。
四、实验题。
25、、在“探究影响电磁铁磁性强弱的因素”的实验中，电源电压恒定，大、小铁钉各自完全相同，进行如图所示的甲、乙、丙三次实验。甲图中大铁钉的N极是______ (选填“钉尖”或“钉帽”)。通过观察甲、乙两次实验现象，得出的结论是 _________________________________；通过观察丙图实验现象得出的结论是 _________________________________。将甲图中的小铁钉换成小钢钉进行实验，断开开关后，发现的有趣的实验现象是 ___________________。
26、学习“电动机”内容时，老师用如图所示的实验装置演示“磁场对通电导线作用力的方向与什么因素有关”的实验后，同学们自然想到力既有方向又有大小，那么磁场对通电导线作用力的大小与什么因素有关呢？
小丽猜想：“可能跟磁铁的磁性强弱有关”。
小龙猜想：“可能跟导线AB在磁场中的位置有关”。
小明猜想：“可能跟通过导线AB的电流大小有关”。
（1）请你根据图中的实验装置，帮助小明设计实验来验证他的猜想，简述你的实验方案：________________________________________________________。
五、计算类综合题。
26、由于降水偏少以及火力发电用煤供应不足等原因，全国大多数省份供电不足，频频跳闸停电，影响居民生活及农业生产．某校为了维持正常教学用电，自购了一台发电机，铭牌上的参数如下表：
型号 200GF 额定频率 50Hz
转速 1500r/min 额定电流 400A
额定功率 200kW 效率 80%
请回答下列问题：
（1）柴油发电机由柴油机和发电机两部分组合而成，从能源可否再生角度来看，柴油是________ 能源，工作时的能量转化是：柴油燃烧化学能转变为________ ，柴油机________ 冲程中内能转变为机械能，最后通过发电机转化为电能。
（2）发电机的工作原理是( )
A. 电流的磁效应 B. 电磁感应现象
C. 磁场对电流有作用力 D. 通电线圈在磁场中转动
（3）到了夏天，全校100个教室，各个教室要增开“220V50W”的电风扇4台，教师办公室要增开“220V0.8kW”的空调机40台，会议室、计算机房 要增开“220V2.5kW”空调机8台．若其他设备总功率为80kW并照常运行。试通过计算说明现有发电机能否满足需要。
（4）柴油发电机对学校的环境会造成哪些影响？（至少两点）
