第19章 生活用电 分层选练（含答案）2022—2023学年物理人教版九年级全一册

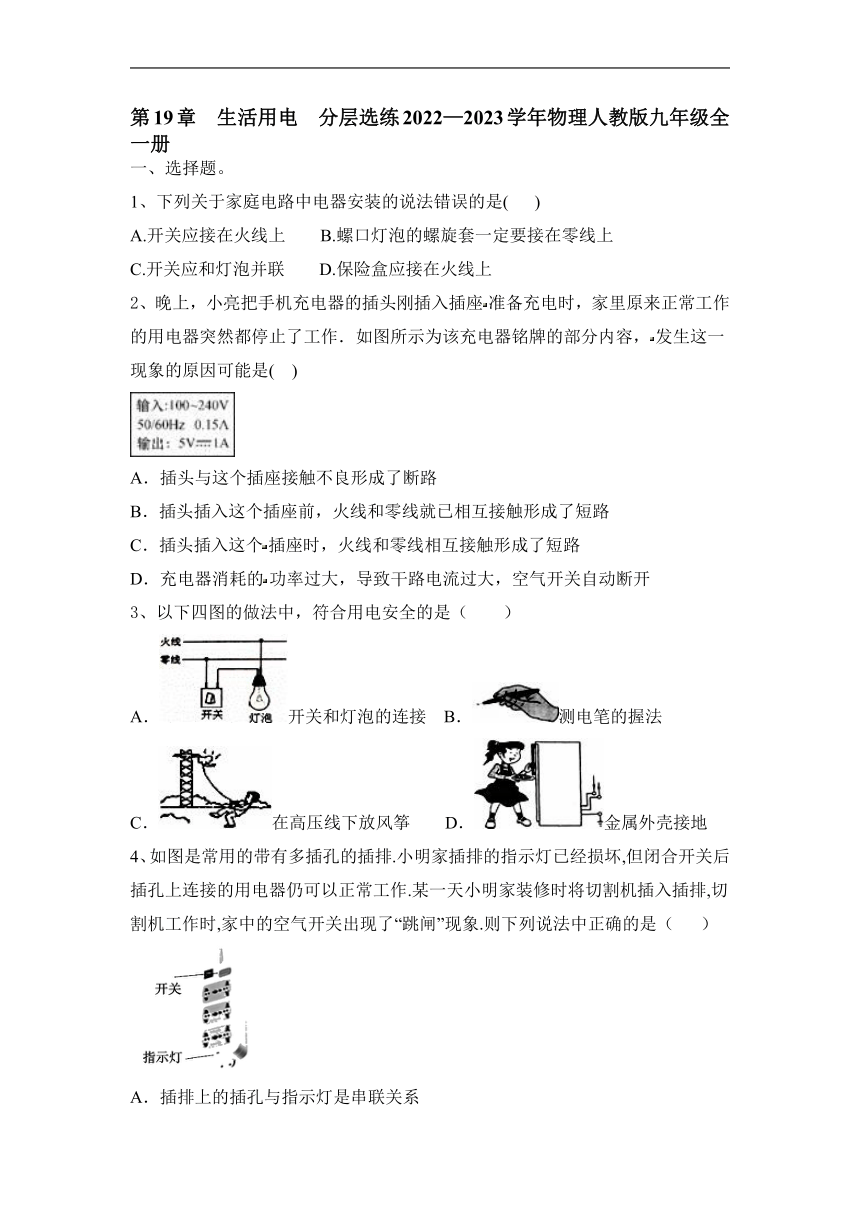

第19章 生活用电 分层选练2022—2023学年物理人教版九年级全一册
一、选择题。
1、下列关于家庭电路中电器安装的说法错误的是( )
A.开关应接在火线上 B.螺口灯泡的螺旋套一定要接在零线上
C.开关应和灯泡并联 D.保险盒应接在火线上
2、晚上，小亮把手机充电器的插头刚插入插座准备充电时，家里原来正常工作的用电器突然都停止了工作．如图所示为该充电器铭牌的部分内容，发生这一现象的原因可能是( )
A．插头与这个插座接触不良形成了断路
B．插头插入这个插座前，火线和零线就已相互接触形成了短路
C．插头插入这个插座时，火线和零线相互接触形成了短路
D．充电器消耗的功率过大，导致干路电流过大，空气开关自动断开
3、以下四图的做法中，符合用电安全的是（　　）
A．开关和灯泡的连接 B．测电笔的握法
C．在高压线下放风筝 D．金属外壳接地
4、如图是常用的带有多插孔的插排.小明家插排的指示灯已经损坏,但闭合开关后插孔上连接的用电器仍可以正常工作.某一天小明家装修时将切割机插入插排,切割机工作时,家中的空气开关出现了“跳闸”现象.则下列说法中正确的是（ ）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大

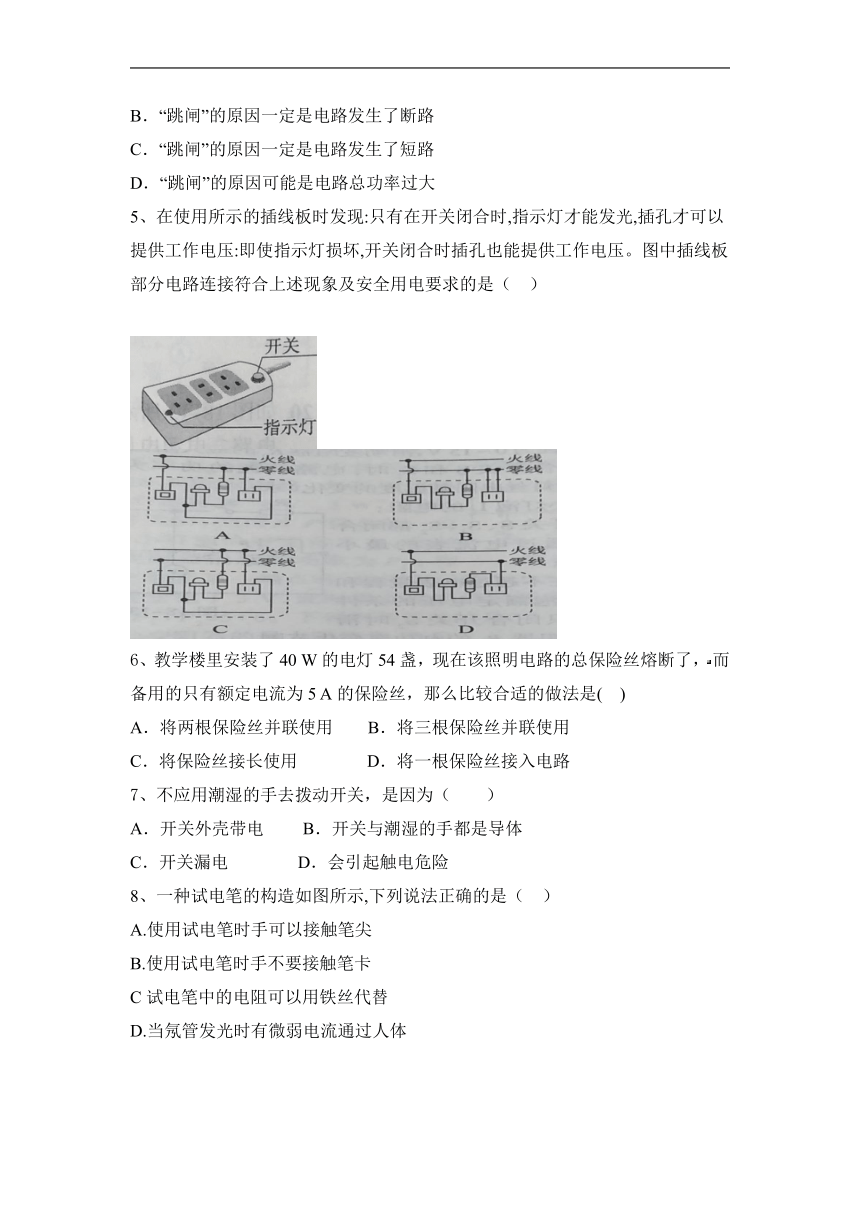

5、在使用所示的插线板时发现:只有在开关闭合时,指示灯才能发光,插孔才可以提供工作电压:即使指示灯损坏,开关闭合时插孔也能提供工作电压。图中插线板部分电路连接符合上述现象及安全用电要求的是（ ）
6、教学楼里安装了40 W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5 A的保险丝，那么比较合适的做法是( )
A．将两根保险丝并联使用 B．将三根保险丝并联使用
C．将保险丝接长使用 D．将一根保险丝接入电路
7、不应用潮湿的手去拨动开关，是因为（　　）
A．开关外壳带电 B．开关与潮湿的手都是导体
C．开关漏电 D．会引起触电危险

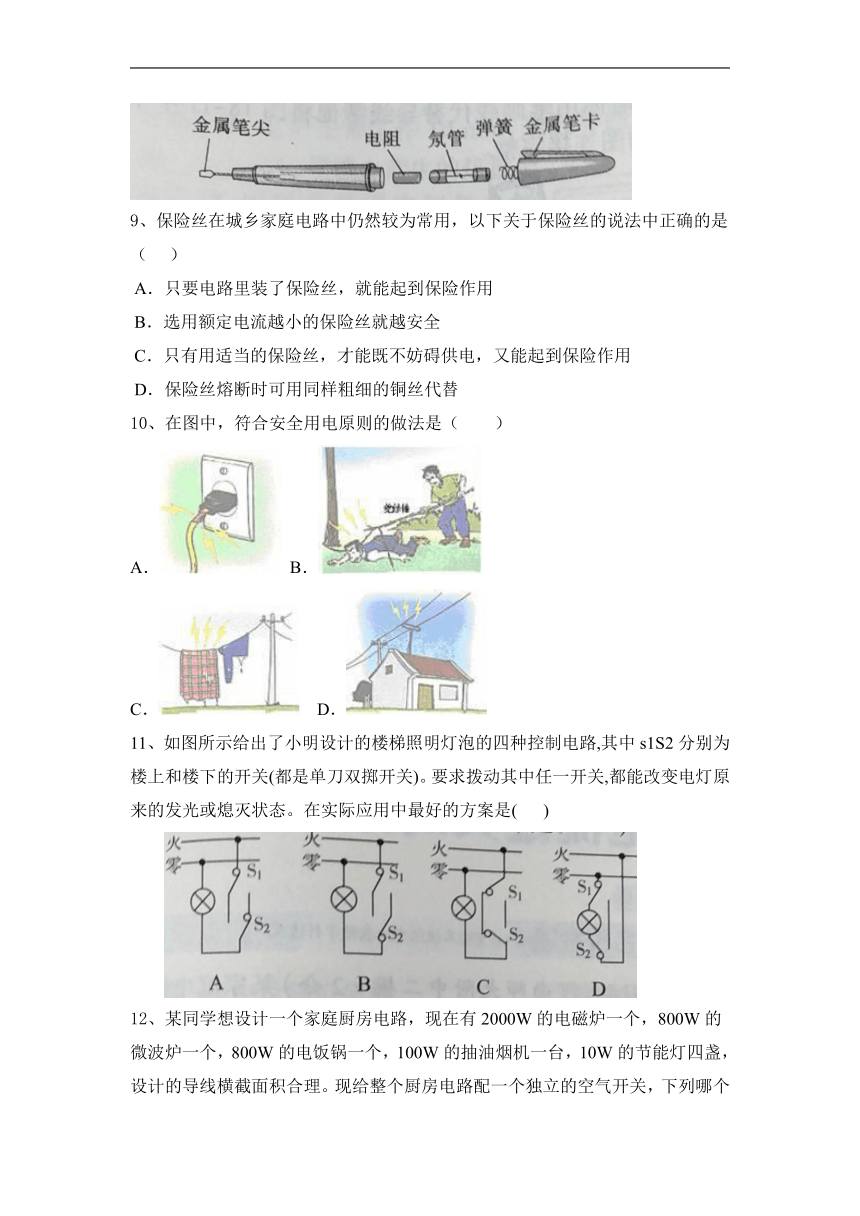

8、一种试电笔的构造如图所示,下列说法正确的是（ ）
A.使用试电笔时手可以接触笔尖
B.使用试电笔时手不要接触笔卡
C试电笔中的电阻可以用铁丝代替
D.当氖管发光时有微弱电流通过人体
9、保险丝在城乡家庭电路中仍然较为常用，以下关于保险丝的说法中正确的是（ ）
A．只要电路里装了保险丝，就能起到保险作用
B．选用额定电流越小的保险丝就越安全
C．只有用适当的保险丝，才能既不妨碍供电，又能起到保险作用
D．保险丝熔断时可用同样粗细的铜丝代替
10、在图中，符合安全用电原则的做法是（　　）
A． B．
C． D．
11、如图所示给出了小明设计的楼梯照明灯泡的四种控制电路,其中s1S2分别为楼上和楼下的开关(都是单刀双掷开关)。要求拨动其中任一开关,都能改变电灯原来的发光或熄灭状态。在实际应用中最好的方案是( )
12、某同学想设计一个家庭厨房电路，现在有2000W的电磁炉一个，800W的微波炉一个，800W的电饭锅一个，100W的抽油烟机一台，10W的节能灯四盏，设计的导线横截面积合理。现给整个厨房电路配一个独立的空气开关，下列哪个规格的较合理（ ）
A．16A B．20A C．32A D．40A
13、下列有关“安全用电”的说法，正确的是（　　）
A．发现有人触电时，立即用手把触电者拉开
B．发生煤气泄漏时，打开电灯检查漏气的管道
C．使用电饭锅、电冰箱时，必须使用三线插头，使金属外壳接地
D．发生电线起火时，马上泼水救火
14、如图是安装漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时会迅速切断电路,从而起到保护作用。甲、乙两处泡的分别装用电器和开关,对此电路,下列说法正确的是（ ）
A.甲处应装用电器,乙处应装开关
B.电路中装有漏电保护器,更换灯泡不用断开电源
C.若人在图中C处不慎触电时,漏电保护器不会切断电路
D.若人体电阻为10k2,触电时通过人体的电流为2mA
15、夏天的傍晚，小明家的空气开关经常“跳闸”（空气开关自动断开），原因可能是（ ）
A．用电器使用时间过长 B．有的灯泡灯丝断了
C．有的用电器与线路接触不良 D．因同时使用了大功率的家用电器
二、填空题。

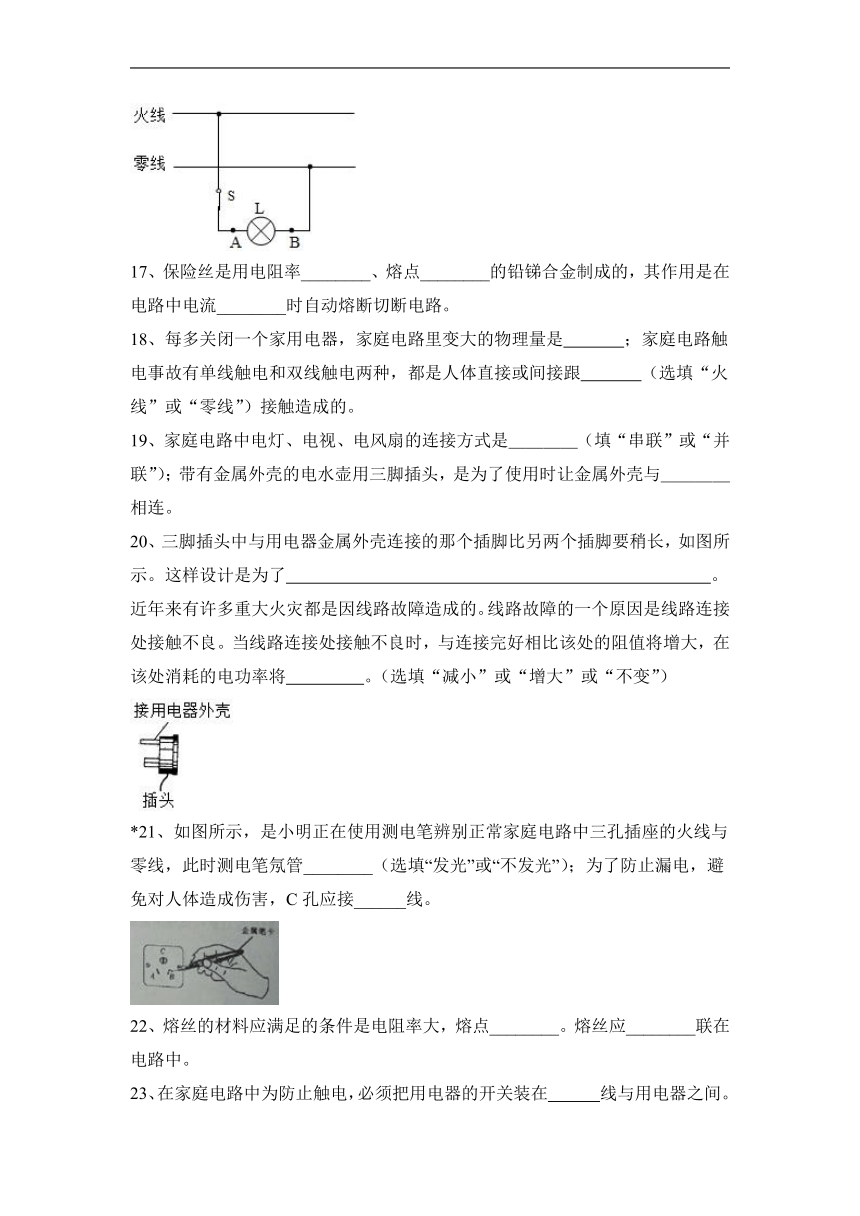

16、如图所示，开关S闭合，若灯L的灯丝突然断了，当正确使用试电笔接触A点时，试电笔氖管　 　，接触B点时，试电笔氖管　 　（均选填“发光”或“不发光”）。
17、保险丝是用电阻率________、熔点________的铅锑合金制成的，其作用是在电路中电流________时自动熔断切断电路。
18、每多关闭一个家用电器，家庭电路里变大的物理量是　 　；家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟　 　（选填“火线”或“零线”）接触造成的。
19、家庭电路中电灯、电视、电风扇的连接方式是＿＿＿＿（填“串联”或“并联”）；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与＿＿＿＿相连。
20、三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。这样设计是为了　 　。近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将　 　 。（选填“减小”或“增大”或“不变”）
*21、如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管________（选填“发光”或“不发光”）；为了防止漏电，避免对人体造成伤害，C孔应接______线。
22、熔丝的材料应满足的条件是电阻率大，熔点________。熔丝应________联在电路中。
23、在家庭电路中为防止触电，必须把用电器的开关装在　 　线与用电器之间。如图所示的电路符合安全用电原则，当试电笔检测图中两孔插座的　 　（选填“a”或“b”）孔时，氖管会发光。
三、作图题。
24、请用笔画线代替导线，将开关和灯泡正确连入家庭电路。
四、阅读短文，回答问题：
25、一炎热的夏天，小明一进入卧室就打开空调、电脑，还把厨房的微波炉也打开了 ， 正在热熟食……当小明从微波炉取出香喷喷的鸡腿时，家里没电了。小明在爸爸的帮助下检查电路并修好了，之后在电脑上看到了一篇文章：我国古代对电的认识，是从雷电及摩擦起电现象开始的。早在 3000 多年以前的殷商时期，甲骨文中就有了“雷”、“电” 的形声字。西周初期，在青铜器上就已经出现加雨字偏旁的 “电”字。
《淮南子·坠形训》认为：“阴阳相搏为雷，激扬为电”，明代刘基说得更为明确： “雷者，天气郁激而发也。阳气困于阴，必迫，迫极而迸，迸而声为雷，光为电 ”。
我国古人还通过仔细观察，准确地记述了雷电对不同物质的作用 。《南齐书》中有对雷击的详细记述：“雷震会稽山阴恒山保林寺，刹上四破，电火烧塔下佛面，而窗户不异也”。
在我国，摩擦起电现象的记述颇丰。西晋张华记述了梳子、丝绸摩擦起电引起的放 电发声现象：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声 ”。
（1）“阴阳相博为雷,激扬为电”中的“阴”指负电荷,“阳”指正电荷,云层带电是因为云层与空气摩擦使________________ 发生转移,这种现象叫____________；
（2）“电火烧塔下佛面”是因为佛面的金属膜属于________________，强大的放电电流通过佛面的金属膜，金属被熔化。“而窗户不异也”是因为窗户为木制，木头属于______________，所以仍保持原样；
（3）结合材料“小明一进入卧室就打开空调、电脑，还把厨房的微波炉也打开了，正在热熟食……当小明从微波炉取出香喷喷的鸡腿时，家里没电了”说明：多个大功率用电器同时使用可导致电流过大原因。________________
温馨提示：解题过程中有必要的文字说明、计算公式和演算步骤，只写最后结果不得分。
五、计算题。
26、小华家距离变压器2km，在变压器与小华家之间的两条输电线，每条输电线每千米的电阻为0.5Ω，即0.5Ω/km，变压器加在输电线两端的电压是220V。在某一时间段，整个线路只有小华家一台额定电压220V、额定功率2420W的电热水器工作。不考虑温度变化对电热水器电阻的影响。求：
（1）输电线中电流的大小
（2）热水器的实际电功率
第19章 生活用电 分层选练2022—2023学年物理人教版九年级全一册
一、选择题。
1、下列关于家庭电路中电器安装的说法错误的是( )
A.开关应接在火线上 B.螺口灯泡的螺旋套一定要接在零线上
C.开关应和灯泡并联 D.保险盒应接在火线上
【答案】C
2、晚上，小亮把手机充电器的插头刚插入插座准备充电时，家里原来正常工作的用电器突然都停止了工作．如图所示为该充电器铭牌的部分内容，发生这一现象的原因可能是( )
A．插头与这个插座接触不良形成了断路
B．插头插入这个插座前，火线和零线就已相互接触形成了短路
C．插头插入这个插座时，火线和零线相互接触形成了短路
D．充电器消耗的功率过大，导致干路电流过大，空气开关自动断开
【答案】C　
3、以下四图的做法中，符合用电安全的是（　　）
A．开关和灯泡的连接 B．测电笔的握法
C．在高压线下放风筝 D．金属外壳接地
【答案】D
4、如图是常用的带有多插孔的插排.小明家插排的指示灯已经损坏,但闭合开关后插孔上连接的用电器仍可以正常工作.某一天小明家装修时将切割机插入插排,切割机工作时,家中的空气开关出现了“跳闸”现象.则下列说法中正确的是（ ）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
【答案】D
5、在使用所示的插线板时发现:只有在开关闭合时,指示灯才能发光,插孔才可以提供工作电压:即使指示灯损坏,开关闭合时插孔也能提供工作电压。图中插线板部分电路连接符合上述现象及安全用电要求的是（ ）
【答案】A
6、教学楼里安装了40 W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5 A的保险丝，那么比较合适的做法是( )
A．将两根保险丝并联使用 B．将三根保险丝并联使用
C．将保险丝接长使用 D．将一根保险丝接入电路
【答案】A　
7、不应用潮湿的手去拨动开关，是因为（　　）
A．开关外壳带电 B．开关与潮湿的手都是导体
C．开关漏电 D．会引起触电危险
【答案】D
8、一种试电笔的构造如图所示,下列说法正确的是（ ）
A.使用试电笔时手可以接触笔尖
B.使用试电笔时手不要接触笔卡
C试电笔中的电阻可以用铁丝代替
D.当氖管发光时有微弱电流通过人体
【答案】D
9、保险丝在城乡家庭电路中仍然较为常用，以下关于保险丝的说法中正确的是（ ）
A．只要电路里装了保险丝，就能起到保险作用
B．选用额定电流越小的保险丝就越安全
C．只有用适当的保险丝，才能既不妨碍供电，又能起到保险作用
D．保险丝熔断时可用同样粗细的铜丝代替
【答案】C
10、在图中，符合安全用电原则的做法是（　　）
A． B．
C． D．
【答案】B
11、如图所示给出了小明设计的楼梯照明灯泡的四种控制电路,其中s1S2分别为楼上和楼下的开关(都是单刀双掷开关)。要求拨动其中任一开关,都能改变电灯原来的发光或熄灭状态。在实际应用中最好的方案是( )
【答案】B
12、某同学想设计一个家庭厨房电路，现在有2000W的电磁炉一个，800W的微波炉一个，800W的电饭锅一个，100W的抽油烟机一台，10W的节能灯四盏，设计的导线横截面积合理。现给整个厨房电路配一个独立的空气开关，下列哪个规格的较合理（ ）
A．16A B．20A C．32A D．40A
【答案】B
13、下列有关“安全用电”的说法，正确的是（　　）
A．发现有人触电时，立即用手把触电者拉开
B．发生煤气泄漏时，打开电灯检查漏气的管道
C．使用电饭锅、电冰箱时，必须使用三线插头，使金属外壳接地
D．发生电线起火时，马上泼水救火
【答案】C
14、如图是安装漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时会迅速切断电路,从而起到保护作用。甲、乙两处泡的分别装用电器和开关,对此电路,下列说法正确的是（ ）
A.甲处应装用电器,乙处应装开关
B.电路中装有漏电保护器,更换灯泡不用断开电源
C.若人在图中C处不慎触电时,漏电保护器不会切断电路
D.若人体电阻为10k2,触电时通过人体的电流为2mA
【答案】D
15、夏天的傍晚，小明家的空气开关经常“跳闸”（空气开关自动断开），原因可能是（ ）
A．用电器使用时间过长 B．有的灯泡灯丝断了
C．有的用电器与线路接触不良 D．因同时使用了大功率的家用电器
【答案】D
二、填空题。
16、如图所示，开关S闭合，若灯L的灯丝突然断了，当正确使用试电笔接触A点时，试电笔氖管　 　，接触B点时，试电笔氖管　 　（均选填“发光”或“不发光”）。
【答案】发光；不发光。
17、保险丝是用电阻率________、熔点________的铅锑合金制成的，其作用是在电路中电流________时自动熔断切断电路。
【答案】大； 低； 过大。
18、每多关闭一个家用电器，家庭电路里变大的物理量是　 　；家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟　 　（选填“火线”或“零线”）接触造成的。
【答案】电阻；火线；
19、家庭电路中电灯、电视、电风扇的连接方式是＿＿＿＿（填“串联”或“并联”）；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与＿＿＿＿相连。
【答案】并联 大地
20、三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。这样设计是为了　 　。近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将　 　 。（选填“减小”或“增大”或“不变”）
【答案】地线插入插座时外壳先接地线，拔出插座时外壳后脱离地线；增大。
*21、如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管________（选填“发光”或“不发光”）；为了防止漏电，避免对人体造成伤害，C孔应接______线。
【答案】不发光 地
22、熔丝的材料应满足的条件是电阻率大，熔点________。熔丝应________联在电路中。
【答案】低 串
23、在家庭电路中为防止触电，必须把用电器的开关装在　 　线与用电器之间。如图所示的电路符合安全用电原则，当试电笔检测图中两孔插座的　 　（选填“a”或“b”）孔时，氖管会发光。
【答案】火；b。
三、作图题。
24、请用笔画线代替导线，将开关和灯泡正确连入家庭电路。
【答案】如图所示：
四、阅读短文，回答问题：
25、一炎热的夏天，小明一进入卧室就打开空调、电脑，还把厨房的微波炉也打开了 ， 正在热熟食……当小明从微波炉取出香喷喷的鸡腿时，家里没电了。小明在爸爸的帮助下检查电路并修好了，之后在电脑上看到了一篇文章：我国古代对电的认识，是从雷电及摩擦起电现象开始的。早在 3000 多年以前的殷商时期，甲骨文中就有了“雷”、“电” 的形声字。西周初期，在青铜器上就已经出现加雨字偏旁的 “电”字。
《淮南子·坠形训》认为：“阴阳相搏为雷，激扬为电”，明代刘基说得更为明确： “雷者，天气郁激而发也。阳气困于阴，必迫，迫极而迸，迸而声为雷，光为电 ”。
我国古人还通过仔细观察，准确地记述了雷电对不同物质的作用 。《南齐书》中有对雷击的详细记述：“雷震会稽山阴恒山保林寺，刹上四破，电火烧塔下佛面，而窗户不异也”。
在我国，摩擦起电现象的记述颇丰。西晋张华记述了梳子、丝绸摩擦起电引起的放 电发声现象：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声 ”。
（1）“阴阳相博为雷,激扬为电”中的“阴”指负电荷,“阳”指正电荷,云层带电是因为云层与空气摩擦使________________ 发生转移,这种现象叫____________；
（2）“电火烧塔下佛面”是因为佛面的金属膜属于________________，强大的放电电流通过佛面的金属膜，金属被熔化。“而窗户不异也”是因为窗户为木制，木头属于______________，所以仍保持原样；
（3）结合材料“小明一进入卧室就打开空调、电脑，还把厨房的微波炉也打开了，正在热熟食……当小明从微波炉取出香喷喷的鸡腿时，家里没电了”说明：多个大功率用电器同时使用可导致电流过大原因。________________
温馨提示：解题过程中有必要的文字说明、计算公式和演算步骤，只写最后结果不得分。
【答案】（1）电子； 摩擦起电； （2）导体； 绝缘体；
（3）家庭各用电器是并联的，同时使用的用电器越多总功率越大，根据P=UI知道，家庭电路电压为220V，总功率越大，总电流越大，所以多个大功率用电器同时使用可导致电流过大。
五、计算题。
26、小华家距离变压器2km，在变压器与小华家之间的两条输电线，每条输电线每千米的电阻为0.5Ω，即0.5Ω/km，变压器加在输电线两端的电压是220V。在某一时间段，整个线路只有小华家一台额定电压220V、额定功率2420W的电热水器工作。不考虑温度变化对电热水器电阻的影响。求：
（1）输电线中电流的大小
（2）热水器的实际电功率
【答案】（1）10A （2）2000W
