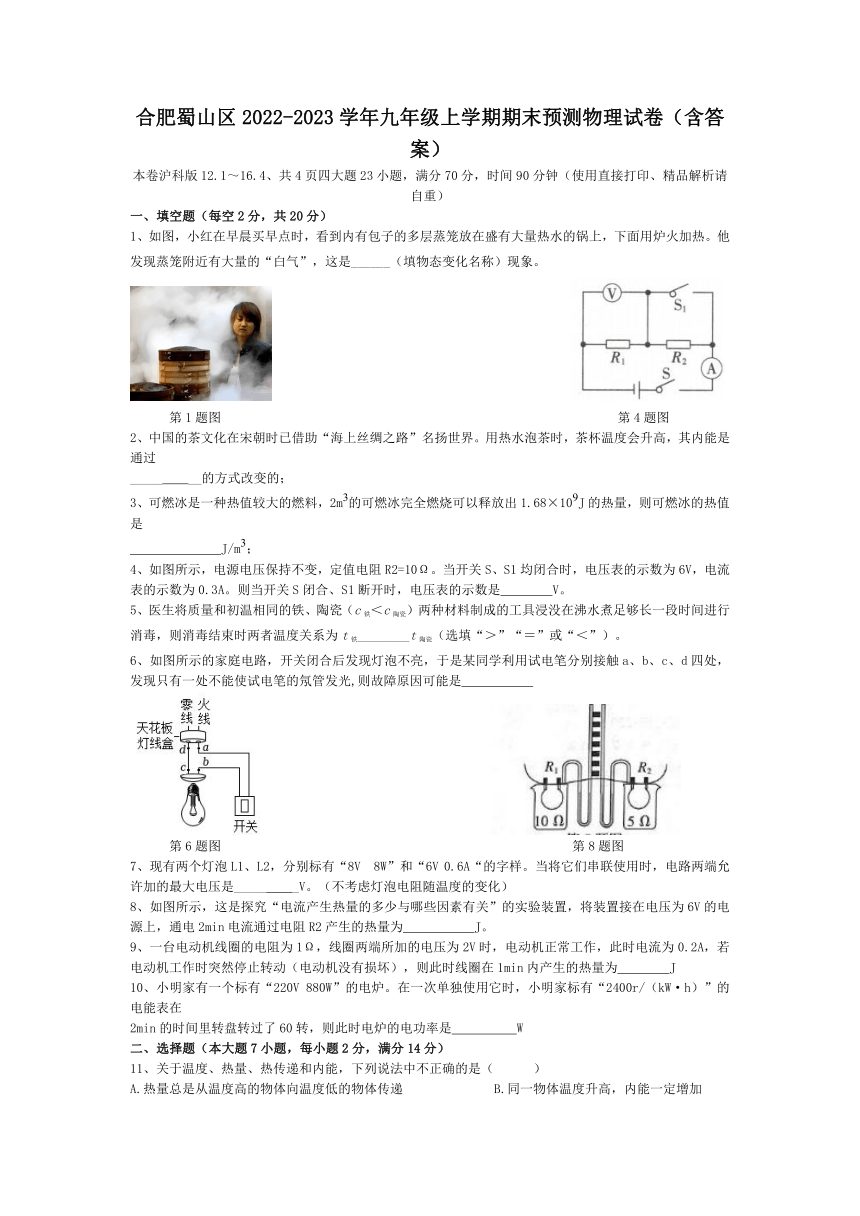

安徽省合肥市蜀山区2022-2023学年九年级上学期期末预测物理试卷（含答案）

合肥蜀山区2022-2023学年九年级上学期期末预测物理试卷（含答案）
本卷沪科版12.1～16.4、共4页四大题23小题，满分70分，时间90分钟（使用直接打印、精品解析请自重）
一、填空题（每空2分，共20分）
1、如图，小红在早晨买早点时，看到内有包子的多层蒸笼放在盛有大量热水的锅上，下面用炉火加热。他发现蒸笼附近有大量的“白气”，这是______（填物态变化名称）现象。
第1题图 第4题图
2、中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界。用热水泡茶时，茶杯温度会升高，其内能是通过
_____ __的方式改变的；
3、可燃冰是一种热值较大的燃料，2m的可燃冰完全燃烧可以释放出1.68×10J的热量，则可燃冰的热值是
J/m；
4、如图所示，电源电压保持不变，定值电阻R2=10Ω。当开关S、S1均闭合时，电压表的示数为6V，电流表的示数为0.3A。则当开关S闭合、S1断开时，电压表的示数是 V。
5、医生将质量和初温相同的铁、陶瓷（c铁＜c陶瓷）两种材料制成的工具浸没在沸水煮足够长一段时间进行消毒，则消毒结束时两者温度关系为t铁________t陶瓷（选填“＞”“＝”或“＜”）。
6、如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用试电笔分别接触a、b、c、d四处，发现只有一处不能使试电笔的氖管发光,则故障原因可能是
第6题图 第8题图
7、现有两个灯泡L1、L2，分别标有“8V 8W”和“6V 0.6A“的字样。当将它们串联使用时，电路两端允许加的最大电压是_____ _V。（不考虑灯泡电阻随温度的变化）
8、如图所示，这是探究“电流产生热量的多少与哪些因素有关”的实验装置，将装置接在电压为6V的电源上，通电2min电流通过电阻R2产生的热量为 J。
9、一台电动机线圈的电阻为1Ω，线圈两端所加的电压为2V时，电动机正常工作，此时电流为0.2A，若电动机工作时突然停止转动（电动机没有损坏），则此时线圈在1min内产生的热量为 J
10、小明家有一个标有“220V 880W”的电炉。在一次单独使用它时，小明家标有“2400r/（kW·h）”的电能表在
2min的时间里转盘转过了60转，则此时电炉的电功率是 W
二、选择题（本大题7小题，每小题2分，满分14分）

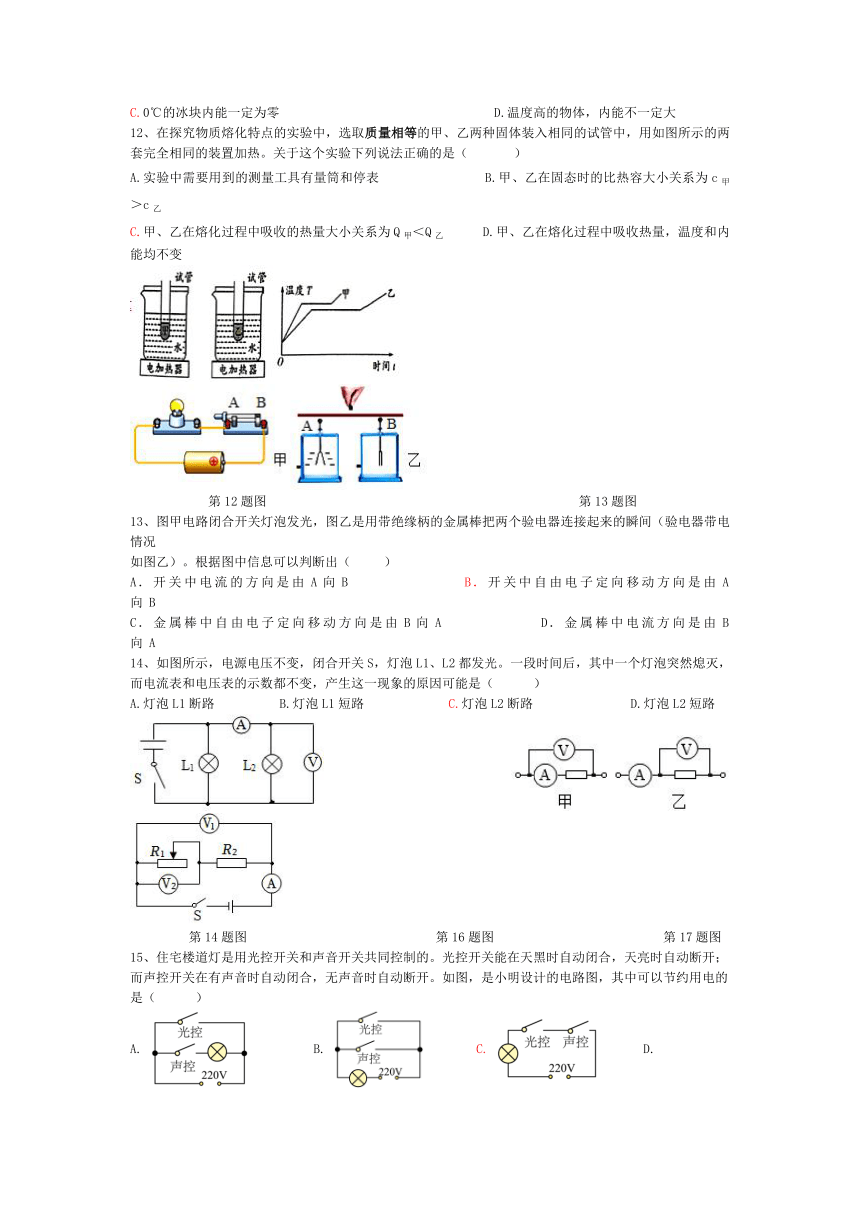

11、关于温度、热量、热传递和内能，下列说法中不正确的是（ ）
A.热量总是从温度高的物体向温度低的物体传递 B.同一物体温度升高，内能一定增加
C.0℃的冰块内能一定为零 D.温度高的物体，内能不一定大
12、在探究物质熔化特点的实验中，选取质量相等的甲、乙两种固体装入相同的试管中，用如图所示的两套完全相同的装置加热。关于这个实验下列说法正确的是（ ）
A.实验中需要用到的测量工具有量筒和停表 B.甲、乙在固态时的比热容大小关系为c甲＞c乙
C.甲、乙在熔化过程中吸收的热量大小关系为Q甲＜Q乙 D.甲、乙在熔化过程中吸收热量，温度和内能均不变
第12题图 第13题图
13、图甲电路闭合开关灯泡发光，图乙是用带绝缘柄的金属棒把两个验电器连接起来的瞬间（验电器带电情况
如图乙）。根据图中信息可以判断出（ ）
A．开关中电流的方向是由A向B B．开关中自由电子定向移动方向是由A向B
C．金属棒中自由电子定向移动方向是由B向A D．金属棒中电流方向是由B向A
14、如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，产生这一现象的原因可能是（ ）
A.灯泡L1断路 B.灯泡L1短路 C.灯泡L2断路 D.灯泡L2短路
第14题图 第16题图 第17题图
15、住宅楼道灯是用光控开关和声音开关共同控制的。光控开关能在天黑时自动闭合，天亮时自动断开；而声控开关在有声音时自动闭合，无声音时自动断开。如图，是小明设计的电路图，其中可以节约用电的是（ ）
A. B. C. D.
16、用伏安法测电阻时，电压表和电流表有如图所示的两种接法。下列说法中正确的是（　　）
A. 甲图测量出的电阻值比真实值小 B. 乙图测量出的电阻值比真实值大
C. 为了减小误差，测量小电阻时宜采用甲图 D. 为了减小误差，测量小电阻时宜采用乙图
17、如图所示的电路中，电源电压不变。闭合开关S、R1滑片向左移动的过程中，下列说法正确的是（ ）
A.电流表A的示数变小 B.电压表V2的示数变大
C.电压表V1示数与电流表A示数的比值变大 D.电压表V1示数与电流表A示数的乘积变大
三、实验探究题（本大题3小题，第18题4分，第19题6分，第20题6分，满分16分）
18、为了比较水和煤油吸热的能力差异，某同学设计了如图甲所示的实验装置，两个相同的烧杯中分别装有质量相等、初温度不等的水和煤油，并绘制出了它们温度随时间变化的图像如图乙所示。
（1）实验中水和煤油吸收的热量并不能直接测出，因此使用了两个完全相同的电加热器，保证相同时间内吸收的热量相同，因此只用比较___________就可以比较吸收热量的多少；
（2）由图像乙可知，煤油的比热容为___________J/（kg ℃）。
19、小华在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图。现有两只相同的小灯泡L1和L2，它们正常发光电压都是2.5V。
（1）图甲有一根导线连接是错误的，请在图中将这根线打上“×”，并画出正确的连线。
（2）小华纠正错误后闭合开关，移动滑片，发现灯L1不亮，电流表有示数，电压表无示数，则故障可能是_____________；
（3）另外一组同学用相同的器材和电路图也做这个实验时，由于接线错误，根据测量的数据绘出的I-U图像如图乙的L2所示。你认为出现错误的可能是_____________。
20、由于没有电压表，聪明的小强同学利用电流表A1和已知阻值的定值电阻R0串联起来等效成一个电压表，并利用电流表A2等其他器材设计了如图甲所示的电路图测量小灯泡的电功率(其中R0的阻值为50Ω，小灯泡的额定电压为2.5V)。
（1）小强连接好电路后，闭合开关S，发现小灯泡不亮，两个电流表的示数却相同，则该电路的故障可能是
（2）排除电路故障后，闭合开关S，调节滑动变阻器的滑片，小灯泡就恰能正常发光；此时电流表A2的示数如图乙所示，则小灯泡的额定功率为_ _W.
（3）小灯泡I-U关系如图丙所示，由图丙可知：缓慢调节滑动变阻器的滑片，使小灯泡两端的电压为1.25V，此时小灯泡的实际功率__ _（选填 “大于”“等于”或“小于”)其额定功率的四分之一。
四、计算题（第21小题6分，第22小题6分，第23题8分，共20分）
21、城市道路的干净整洁离不开道路清扫车。一辆道路清扫车在某次工作中，10min匀速行驶了3km，若该道路清扫车在行驶过程中受到的摩擦力为2000N，发动机的热机效率为40%，燃油的热值为3×107J/kg，求该道路清扫车在此次工作中：
（1）燃油完全燃烧放出的热量；
（2）消耗的燃油质量。
22、如图所示，R2=10Ω，开关S断开时电流表的示数为0.3A，开关S闭合时，电流表的示数变化了0.2A。求：
（1）R1的阻值；
（2）电路消耗的总功率；
23、实际测量中所使用的电压表是由小量程电流计改装而成的。图甲中G是满偏电流（即小量程电流表允许通过的最大电流)Ig=3mA的电流计，其电阻Rg=10Ω，要把它改装为一个量程为3V的电压表（如图乙）。
（1）求电阻Ro的阻值；
（2）用改装后的电压表测量定值电阻Rx的阻值，设计的电路图如图丙所示。闭合开关，移动滑片，当电压表示数为2.4V时，电流表示数为0.2A，求电阻Rx的阻值是多少欧姆？（计算结果保留一位小数）
（3）请解释为什么电压表内阻越大越好。
合肥蜀山区2022-2023学年九年级上学期期末预测物理试卷答案
1、 液化； 2、 热传递； 3、 8.4×10J/m； 4、 4V； 5、 =；
6、 进户线断了； 7、 10.8； 8、 96J； 9、 240J； 10、 750W
11 12 13 14 15 16 17
C C B C C D D
18、（1）加热时间； （2）2.52×10；
19、
20、（1）灯泡断路； （2）1；（3）大于；
21、（1）1.5×107J；（2）0.5kg；
22、（1）15Ω； （2）1.5W；
