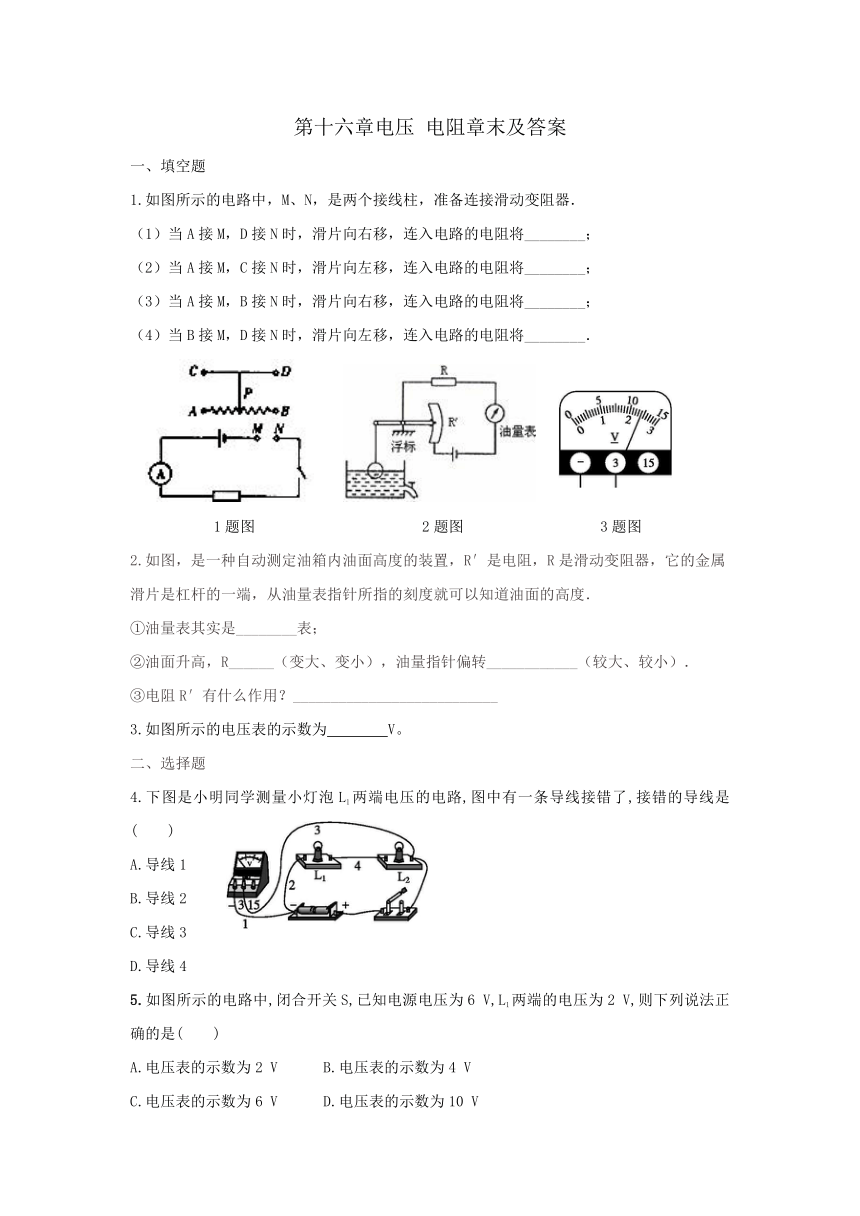

第十六章电压 电阻章末及答案

第十六章电压 电阻章末及答案
一、填空题
1.如图所示的电路中，M、N，是两个接线柱，准备连接滑动变阻器．
（1）当A接M，D接N时，滑片向右移，连入电路的电阻将________；
（2）当A接M，C接N时，滑片向左移，连入电路的电阻将________；
（3）当A接M，B接N时，滑片向右移，连入电路的电阻将________；
（4）当B接M，D接N时，滑片向左移，连入电路的电阻将________．
1题图 2题图 3题图
2.如图，是一种自动测定油箱内油面高度的装置，R′是电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度就可以知道油面的高度．
①油量表其实是________表；
②油面升高，R______（变大、变小），油量指针偏转____________（较大、较小）．
③电阻R′有什么作用？___________________________
3.如图所示的电压表的示数为　　　　V。
二、选择题
4.下图是小明同学测量小灯泡L1两端电压的电路,图中有一条导线接错了,接错的导线是(　　)
A.导线1　　　
B.导线2　　　
C.导线3　　　
D.导线4
5.如图所示的电路中,闭合开关S,已知电源电压为6 V,L1两端的电压为2 V,则下列说法正确的是(　　)
A.电压表的示数为2 V B.电压表的示数为4 V
C.电压表的示数为6 V D.电压表的示数为10 V
7.在如图所示的电路中,电源电压保持不变。闭合开关S,电路工作正常,过了一会儿,灯L熄灭,两个电表只有一个电表的示数变小,则下列判断正确的是 (　　)
A.灯L断路
B.灯L短路
C.电阻R断路
D.电阻R短路
8.超导是指电阻为零的现象，目前发现某些物质在温度降到足够低时会出现超导现象．如
果研制出常温下的超导材料，你认为它最适合用来制作( )
A.电导线 B.电炉丝 C.白炽灯丝 D.保险丝
三、实验题
8.在做“决定电阻大小的因素”实验时，为了便于研究，而采用控制变量法，即每次需选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论．如表：
导体代号 A B C D E F G
长度 1.0 0.5 1.5 1.0 1.2 1.5 0.5
横截面积 3.2 0.8 1.2 0.8 1.2 1.2 1.2
材料 锰铜 钨 镍铬丝 锰铜 钨 锰铜 镍铬丝
（1）为了研究电阻与导体 有关，应选导体A和导体　　　　 ；
（2）为了研究电阻与导体长度的关系，应选用导体　　　　 和导体　　　　 ；
（3）为了研究电阻与材料的关系，应选用导体　　　　 和导体　　　　 ．
9.在探究串联电路电压的特点的活动中。
(1)如图所示,连接电路时,至少需要　　　　根导线;实验中应选择
规格　　　　(选填“相同”或“不同”)的小灯泡。
(2)在测L1两端电压时,闭合开关,发现电压表示数为零,原因可能是
UAB/V UBC/V UAC/V
2.6 1.8 4.4
　　　　　　　　　　　　　　(填出一种即可)。
(3)小芳保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,测量L2两端电压。她能否测出L2两端电压 　　　　,理由是:　　　　　　　　　　。
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中,分析实验数据得出结论:串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价:　　　　　　　　　　　　　　　。改进方法是:　　　　　　　　　　　　　。
第十六章电压 电阻
1.(1)变大;(2)变小;(3)不变;(4)变大
2.（1）电流表（2）变小；较大（3）保护电路
3.2.4
4.C
5.A
6.C
7.C
8.A
9.（1）横截面积；D；（2）C；G；（3）C；F
10.(1)6；不同(2)电压表断路或短路(3)不能；电压表的正负接线柱接反了(4)根据一次实验得出的结论具有偶然性；应更换规格不同的灯泡进行多次实验
