4.3.2 电流、电压2
----电压和电压表
华师大版八年级下册
00

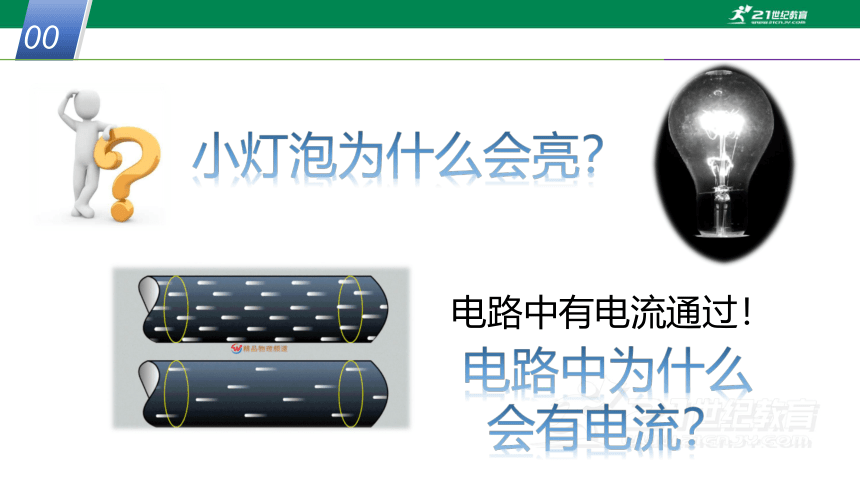

小灯泡为什么会亮？
电路中有电流通过！
电路中为什么会有电流？
00
为什么会有水流？
池塘水不流动
瀑布水流动
有高度差，产生了水压，就会有水流
同理，产生电流需要电压
00
水流

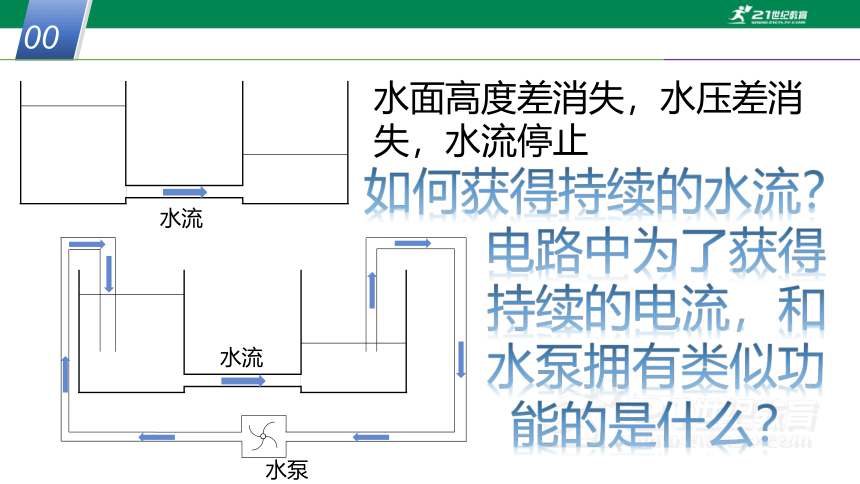

如何获得持续的水流？
水流
水泵
电路中为了获得持续的电流，和水泵拥有类似功能的是什么？
水面高度差消失，水压差消失，水流停止
00
水泵
水压
水流
电源
电压
电流

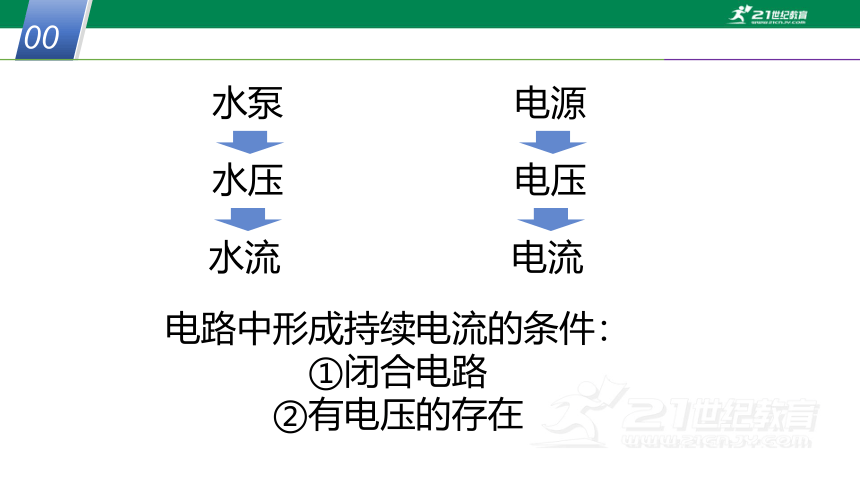

电路中形成持续电流的条件：
①闭合电路
②有电压的存在
电压
01
STEP
01
电压
电压使 形成电流，电压由电源提供。
电荷定向移动
电压与电源
电压符号：U
电源实际上是一个能量的转换器，它能把其他形式的能量转变为电能，从而保持电源两端的电压。
干电池
蓄电池
发电机
干电池、蓄电池、发电机都是电源，它们能提供大小不同的电压。
01
电压

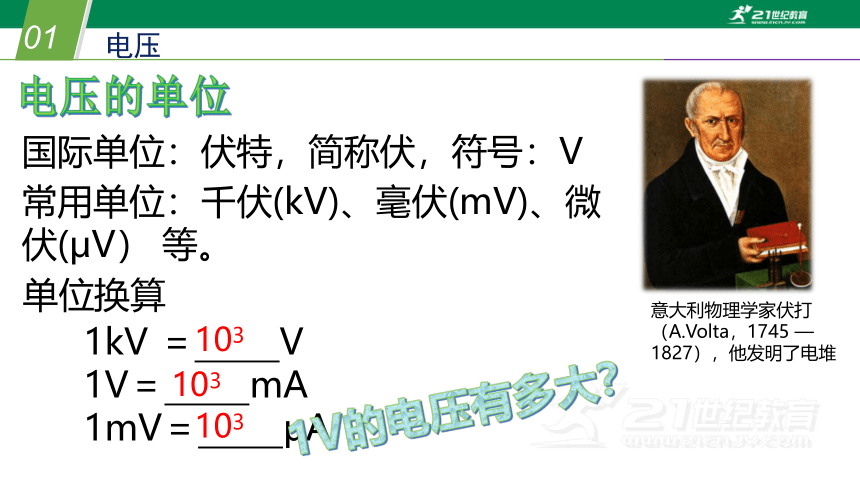

电压的单位
国际单位：伏特，简称伏，符号：V
意大利物理学家伏打（A.Volta，1745 —1827），他发明了电堆
常用单位：千伏(kV)、毫伏(mV)、微伏(μV） 等。
单位换算
1kV ＝ V
1V＝ mA
1mV＝ μA
103
103
103
1V的电压有多大？
01
电压

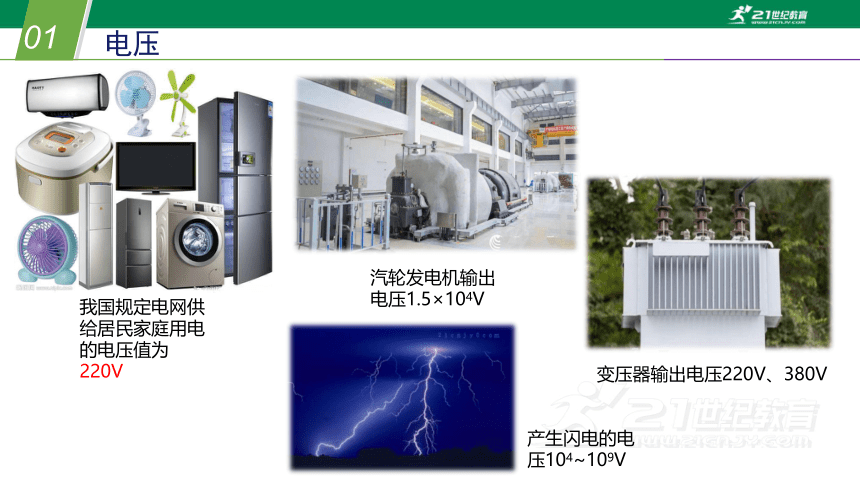

我国规定电网供给居民家庭用电的电压值为220V
汽轮发电机输出电压1.5×104V
产生闪电的电压104~109V
变压器输出电压220V、380V
01
电压

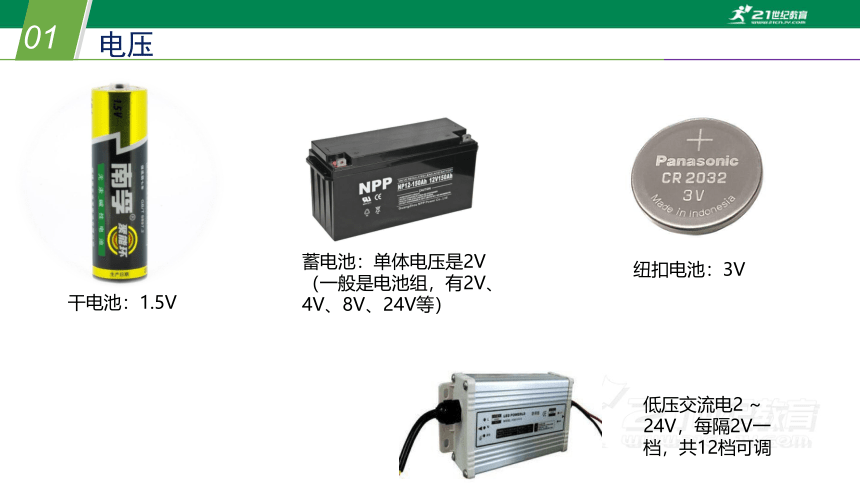

干电池：1.5V
蓄电池：单体电压是2V（一般是电池组，有2V、4V、8V、24V等）
纽扣电池：3V
低压交流电2 ~ 24V，每隔2V一档，共12档可调
01
电压

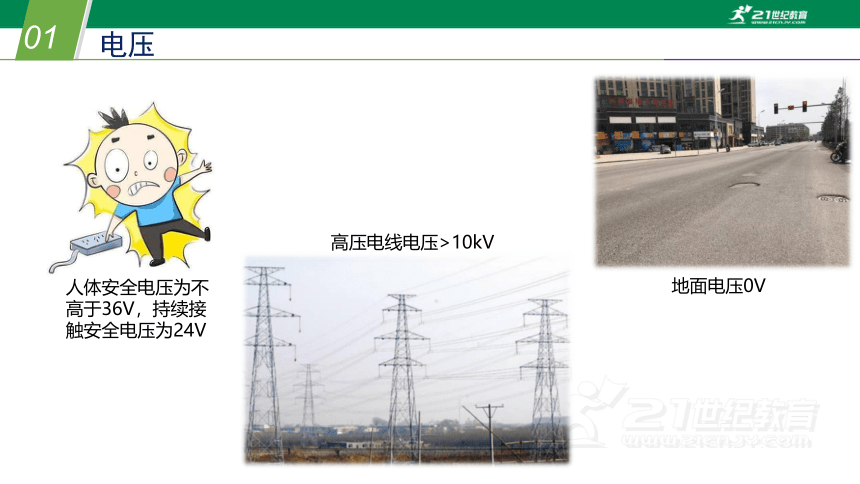

人体安全电压为不高于36V，持续接触安全电压为24V
高压电线电压>10kV
地面电压0V
01
电流
360 kV=　　 V ；
0.66V=　 mV ；
3×104 μV=　　mV；
2×10-4 mV=　 V。
3.6×105
660
30
2×10-7

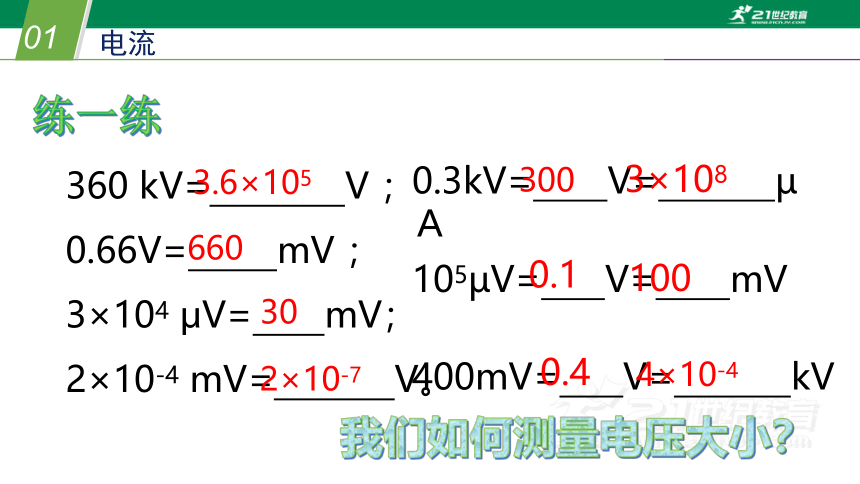

练一练
0.3kV= V= Ａ
300
3×108
400mV= V= kV
0.4
4×10-4
105 V= V= mV
0.1
100
我们如何测量电压大小？
电压表
02
STEP
02
电压表
电压表
电压表是用来测量 的仪器。
电压
电压表在电路图中的符号：
观察电流表的外部结构，你可以获得哪些信息？
－ V －
02
电压表
刻度盘
+ 接线柱
－接线柱
指针
调零螺母
电压表上有几个接线柱？
三个接线柱 (－，3V，15V)
电压表上有几个量程？
两个量程 (0~3V和0~15V)
每个量程的分度值是多少？
0~3V量程的分度值为0.1V
0~15V量程的分度值为0.5V
为什么表盘上会有负的电压值？
02
电压表
电压表的使用
1.正确读出量程和最小刻度。
量程： 0 – 15V
每个大格： 5V
每一小格： 0.5V
量程： 0 – 3V
每个大格： 1V
每个小格： 0.1 V
02
电压表
电压表的使用
2.电压表必须与被测的部分电路 。（正负接线柱接在谁的两端就测谁）
并联
02
电压表
电压表的使用
3.电压表的 接线柱（标有“3V”或标有“15V”字样的接线柱）接在跟电源正极相连的那一端， 接线柱接在跟电源负极相连的那一端。
“＋”
“-”
02
电压表
电压表的使用
4.电压表接在电源两端即为测电源电压。
电压表是个相当大的电阻器，理想化处理，相当于 。
断路
电路中不会有电流
02
电压表
电压表的使用
5.被测电压的大小不应超过所选用的电压表量程。
如何选量程？
在不能预先估计被测电压大小的情况下，应先用电压表的 量程进行试触，如果指针偏转太小，再使用 的量程。
大
小
02
电压表
电压表的读数
1.确定量程。
2.先读大格。
3.再读小格。
4.实验中读取电压读数时一般不需要估读。
读出下列电压表数值
1.2V
1.5V
02
电压表
阅读P72活动：制作水果电池，了解如何制作水果电池。
02
电压表
水果电池的电压一般比较低，一个水果的电压一般不超过1V，为了提高电压一般多串联几个水果组成电池组。
其它条件相同时，在一定范围内，柠檬电池电极铜片锌片面积越大可使电压更大；柠檬电池电极铜片锌片距离越近（铜片锌片不可接触）可使电压更大；柠檬电池电极铜片锌片插入深度的变化对电压影响很小。
水果电池
练习
03
STEP
03
练习
1．在国际单位制中，电压的单位是( )
A．安培(A) B．伏特(V)
C．欧姆(Ω) D．米(m)
B
2．关于电流表和电压表的使用，下列说法错误的是( )
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
C
03
练习
3．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常
识的了解必不可少。下列有关常见电压值的表述，错误的是( )
A．产生闪电的电压是104～109V
B．家庭电路的电压是220V
C．手机电池电压是3.7V
D．对人体安全的电压是36V
D
4．下列数据中符合实际的是( )
A．一节新干电池的电压为1.5V
B．人体的正常体温为39℃
C．光在真空中的传播速度为340m/s
D．对人体的安全电压为不高于220V
A　
03
练习
5.如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。充电器为手
机充电时的输出电压约为( )
A．1.5V B．5V
C．110V D．220V
B
6．如图所示电路中，闭合开关S，灯泡发光，电路正常。若将电压表与电流表交
换位置，电路可能出现的情况是( )
A．电流表、电压表被烧毁
B．电压表示数接近电源电压
C．灯泡正常发光
D．电流表有示数
B
03
练习
7．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电，如图所示，
几只水果提供的电力足以点亮一排发光二极管。水果在这里扮演了“电源”的角
色，关于这个电路说法错误的是( )
A．水果的作用是给电路提供电压
B．此时电路中有电荷在发生定向移动
C．水果中储存的是电能
D．把水果串联起来可以提高电压
C　
8．下列电路，能正确地测出小灯泡L1两端电压的电路图是( )
A　　 　B C 　　 　D
D
03
练习
9．一只电压表有0～3V和0～15V两个量程。某次实验中用的是0～3V的量程，
而从0～15V的量程刻度盘上发现指针所指的电压恰好是8.5V，则实际测得的电压
值是( )
A．8.5V B．2.7V
C．1.7V D．1.5V
C
10．用电压表测某段电路两端电压时，选用0～3V的量程，读数为2.6V，若改用
0～15V的量程，则( )
A．指针偏转角度较大
B．指针偏转角度较小
C．仍能准确读出示数2.6V
D．读数应为13.0V
B
