(共25张PPT)
人教版普通高中物理 选择性必修第一册
4.2全反射
有裂痕的玻璃、水中的气泡、自行车的尾灯在阳光的照射下看起来都特别明亮，为什么？
1.光密介质：折射率较大的介质。
2.光疏介质：折射率较小的介质。
一、光密介质和光疏介质
酒精VS水：酒精为光密介质
酒精VS玻璃：酒精为光疏介质
注：①光疏介质和光密介质是相对的
②“疏”、“密”不是指密度
自学思疑：①光从光疏介质射入光密介质时,折射角和入射角哪个大 光从光密介质射入光疏介质时,折射角和入射角哪个大
②光在光密介质中的传播速度大还是在光疏介质中的传播速度大
如图，无论是光疏射入光密还是光密射入光疏，总有光疏介质（空气）中的角大于光密介质（玻璃）中的角。

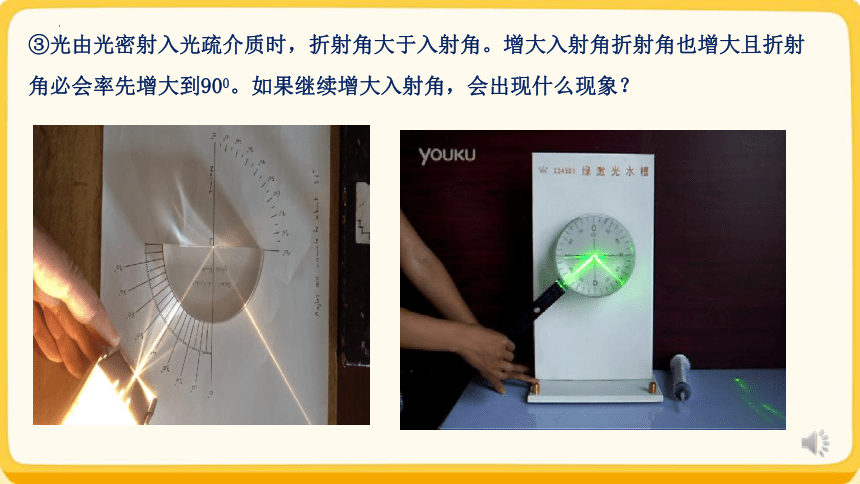

③光由光密射入光疏介质时，折射角大于入射角。增大入射角折射角也增大且折射角必会率先增大到900。如果继续增大入射角，会出现什么现象？

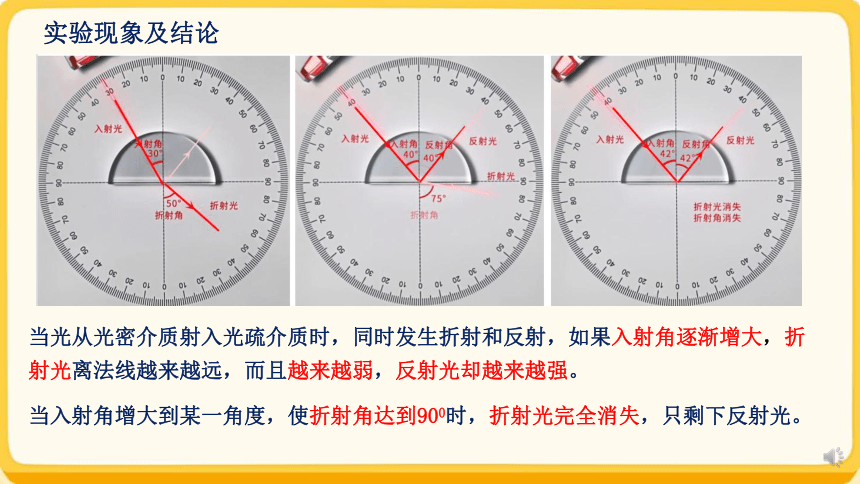

当光从光密介质射入光疏介质时，同时发生折射和反射，如果入射角逐渐增大，折射光离法线越来越远，而且越来越弱，反射光却越来越强。
当入射角增大到某一角度，使折射角达到900时，折射光完全消失，只剩下反射光。
实验现象及结论
3.全反射的条件：
①光从光密介质射入光疏介质②入射角θ1 ≥临界角C

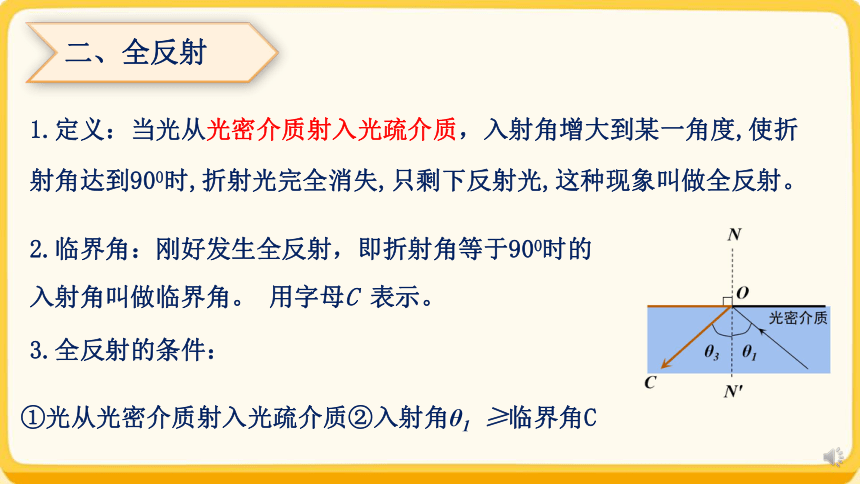

二、全反射
2.临界角：刚好发生全反射，即折射角等于900时的入射角叫做临界角。 用字母C 表示。
1.定义：当光从光密介质射入光疏介质，入射角增大到某一角度,使折射角达到900时,折射光完全消失,只剩下反射光,这种现象叫做全反射。

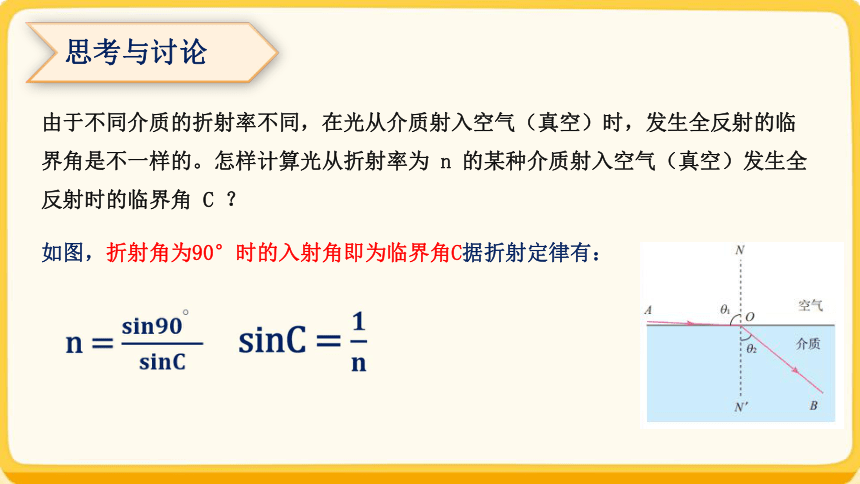

由于不同介质的折射率不同，在光从介质射入空气（真空）时，发生全反射的临界角是不一样的。怎样计算光从折射率为 n 的某种介质射入空气（真空）发生全反射时的临界角 C ？
思考与讨论
如图，折射角为90°时的入射角即为临界角C据折射定律有：

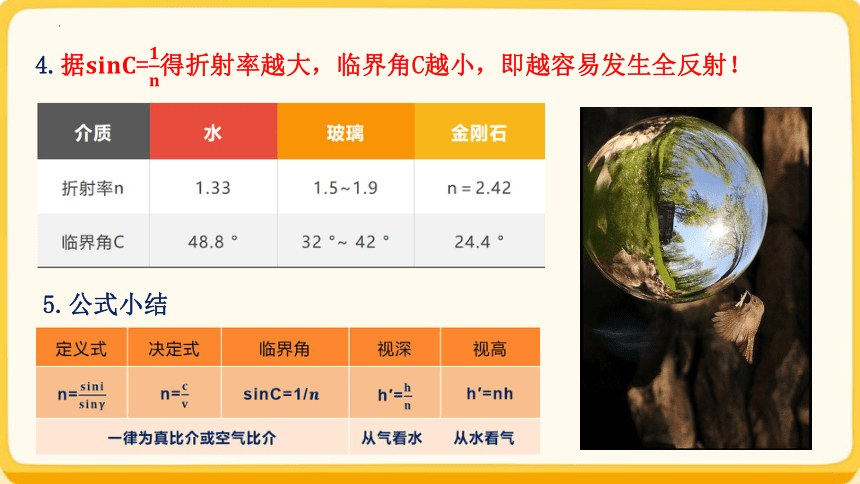

4.据=得折射率越大，临界角C越小，即越容易发生全反射！
5.公式小结
1.光密介质和光疏介质是相对而言的.同一种介质，相对于其他不同的介质，可能是光密介质，也可能是光疏介质.( )
2.只要入射角足够大，就能发生全反射.( )
3.光线从光疏介质进入光密介质，入射角大于等于临界角时发生全反射现象.( )
√
×
×
判断正误
【例题】在潜水员看来，岸上的所有景物都出现在一个倒立的圆锥里，为什么？这个圆锥的顶角是多大？
1.横截面是等腰直角三角形的棱镜
变化90 °
变化180 °
A
B
C
C
B
A
三、全反射棱镜
2.光的方向与玻璃面 时，不发生偏折
3.光射向玻璃与空气的界面时，入射角大于临界角，发生全反射。
4.应用：在光学仪器里,常用全反射梭镜来代替平面镜,改变光的传播方向。
望远镜为了提高倍数,镜筒要很长,通过使用全反射棱镜能够缩短镜筒的长度。
哈勃望远镜
一般的平面镜都是在玻璃的后面镀银,但是银面容易脱落.因此对于精密的光学仪器,如照相机、望远镜、显微镜等,就需要用全反射棱镜代替平面镜。与平面镜相比,它的反射率高,几乎可达100%
四、光导纤维
2.内芯的折射率大于外套的折射率光传播时在内芯与外套的界面上发生全反射。
1.光导纤维有内心和外套两层组成
①医学上将其制成内窥镜，用来检查人体内脏的内部。
②光纤通信，优点是容量大、衰减小、抗干扰性强。
4.光导纤维用途：
五、生活中的全反射
1.水、玻璃中的气泡，看起来特别明亮：光从水或玻璃射向气泡时，一部分光在界面上发生了全反射。
2.玻璃断面是空气，环境的光从玻璃（光密）到断面（光疏）出现全反射。
3.花叶上的露珠特别明亮：射入露珠的光线有一部分在它的下表面发生全反射。
4.上现蜃景——海市蜃楼、下现蜃景——沙漠蜃景
课堂小结
1.(多选)下列选项所示，光线由空气透过玻璃砖再射入空气的光路图中正确的是（玻璃折射率n=1.5）（ ）
√
√
√
课堂精练
针对训练1.如图请推导临界角C和折射率n的关系式
2.请写出光的折射和全反射有关n的相关公式
√
答案 2
4.如图所示,空气中有一折射率为的玻璃柱体,其横截面是圆心角为90°半径为R的扇形OAB,一束平行光平行于横截面、以45°入射角照射到OA上,OB不透光,若只考虑首次入射到圆弧AB上的光,则圆弧AB上有光透出部分的弧长为( )
√
感谢聆听
