第九章　压强
第2节 液体的压强
认识液体压强
为什么下面的薄膜会突出？
为什么侧面的薄膜会突出？

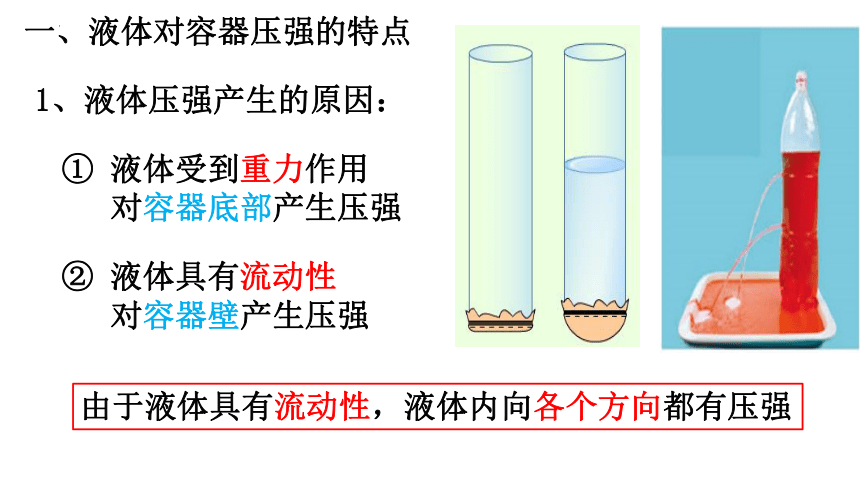

1、液体压强产生的原因：
一、液体对容器压强的特点
① 液体受到重力作用
对容器底部产生压强
② 液体具有流动性
对容器壁产生压强
由于液体具有流动性，液体内向各个方向都有压强
水为什么会喷出？
液体由于具有流动性，因而向上也有压强
液体内部有没有压强？
1、作用：

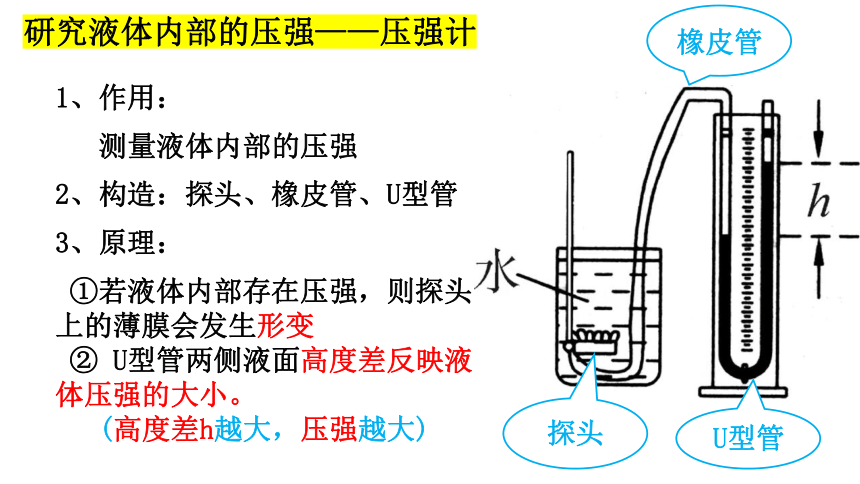

研究液体内部的压强——压强计
测量液体内部的压强
2、构造：探头、橡皮管、U型管
3、原理：
①若液体内部存在压强，则探头上的薄膜会发生形变
② U型管两侧液面高度差反映液体压强的大小。
(高度差h越大，压强越大)
橡皮管
探头
U型管
实验：
探究液体内部压强大小的影响因素
提出问题
猜想与假设：
液体深度、液体密度、在液体中的方向可能影响压强大小。

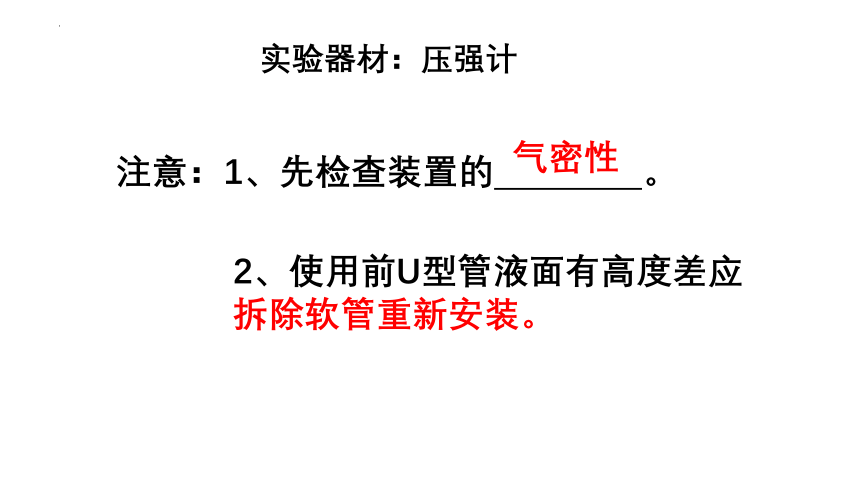

实验器材：压强计
注意：1、先检查装置的 。
2、使用前U型管液面有高度差应拆除软管重新安装。
气密性
如何检查装置气密性呢？
用手轻轻按压橡皮膜，若U型管中的液体能灵活升降，则装置不漏气。

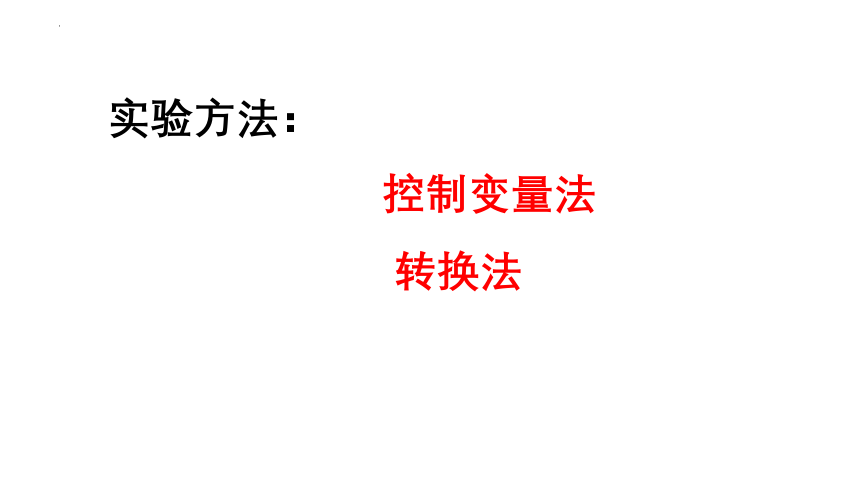

实验方法：
控制变量法
转换法

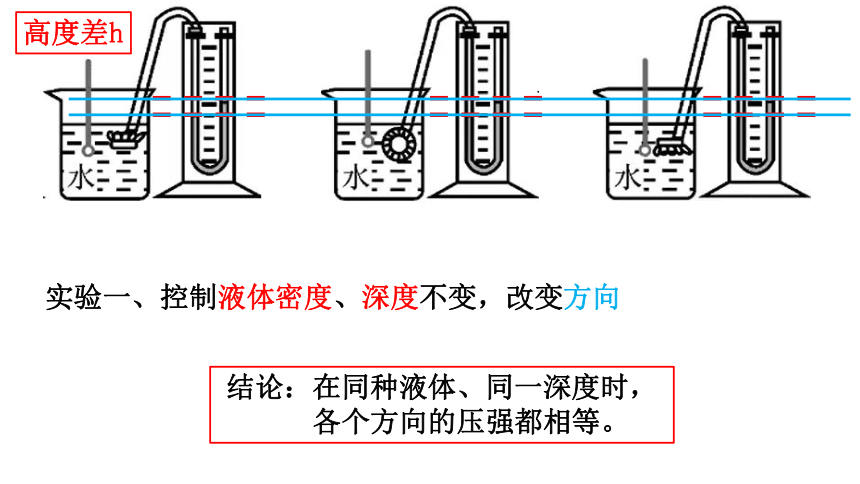

实验一、控制液体密度、深度不变，改变方向
结论：在同种液体、同一深度时，
各个方向的压强都相等。
高度差h
二、控制液体密度、（方向）不变，改变深度
结论：同种液体，深度越深，压强越大。
高度差h
三、控制深度、（方向）不变，改变液体密度
结论：在同一深度时,液体密度越大，压强越大。
高度差h
演示实验
1、液体内向各个方向都有压强。
在液体内部的同一深度，向各个方向的压强都相等
3、同种液体，深度越深，压强越大
4、在深度相同时，液体的密度越大，压强越大
一、液体压强的特点总结
液体内部的压强只和
液体的深度与液体的密度有关
名称：恒压潜水服
发明者：哈德休特潜水设备国际公司
工作深度：约合660 m
价格：270万美元
为什么深水潜水，
要穿特制的潜水服？
例题．如图所示，容器中装满水时，水会从侧壁的三个小孔向外喷出。下图中画出了水从三个小孔喷射到水槽的路径，其中正确的是 (　　)
D
例题　在探究液体压强特点的实验中：
(1)使用压强计前应检查装置是否漏气，方法是用手轻轻按压几下橡皮膜，如果U形管中的液体能灵活升降，则说明装置__________(选填“漏气”或“不漏气”)。若在使用压强计前发现U形管内水面有高度差，应通过____________________的方法进行调节。
(2)实验中液体压强的大小是通过比较_______________________来判断的，这种方法通常称为_________。
不漏气
拆除软管重新安装
U形管两侧液面的高度差
转换法
(3)将压强计的金属盒放入水中，并改变橡皮膜所对的方向和深度，实验结果如图所示。




①实验A、B、C说明_________________________________________；
②实验C、D、E说明___________________________________；
在同种液体的同一深度，液体向各个方向的压强相等
同种液体的压强随深度的增加而增大
③为了探究液体的压强与液体密度的关系，将E图中的水换成浓盐水，并使橡皮膜在盐水中的__________与E图中的相同，可以观察到U形管两侧液面的高度差变__________，说明________________________。
深度和方向
大
深度相同时，液体的密度越大压强越大
r
S
h
二、液体压强的大小
平面 S 上方的液柱对平面的压力 F
平面 S 受到的压强 p
因此，液面下深度为 h 处液体的压强为
p = ρgh
F
=
G
=
mg
=
ρVg
p
=
F
S
=
S
=
=
ρShg
ρShg
ρgh
????=?????????
?
液体压强的公式
p — 液体某一深度的压强 — Pa
ρ — 液体的密度 — kg/m3
g — 重力与质量的比值 — N/kg
h — 液体某一位置到自由液面的垂直距离 — m
液体内部的压强只和液体的深度与液体的密度有关
????=????????????
?
????=????????????
?
????=????????????
?
注意：液体压强与液体密度、深度成正比。
容器底部的深度是h1还是h2？
—— h1
理解深度h
h1和h2
哪个是图中红点处液体的深度？
深度：液体内部某一位置到自由液面的垂直距离
自由液面
例题．如图所示，放置在水平桌面上的容器中装有适量的水。A是容器右侧的一个塞子，对此情景下列说法正确的是 (　　)
A．A处的深度为h1
B．A处的深度为h2
C．A处的深度为h3
D．A处的深度为h1＋h2－h3
D
液体压强
产生原因：
液体受重力作用,并具有流动性
特点
1.液体内部向各个方向都有压强
2.同种液体，深度越深，压强越大
在同一深度，液体向各个方向的压强相等
大小
1.只由液体密度与深度决定
2.液体压强公式：
测量仪器：
压强计
3.在深度相同时，液体的密度越大，压强越大
????=?????????
?
????=?????????
?
?=????????????
?
例题：如图所示，能正确描述同种液体中液体压强与深度关系的是（ ）
C
1、用如图所示的装置探究液体内部压强的特点，
下列做法能使U形管两边液面高度差变大的是
A．将金属盒在水中的位置上移
B．将金属盒在原位置转动180°
C．保持金属盒的位置不动，
从杯中取出适量水
D．保持金属盒的位置不动，
向杯中加入适量水
D
2 、如图所示，甲乙两容器中盛有相等质量的水，
容器底部受到水的压强（　　）

A．甲大　 　
B．乙大　　
C．一样大　
D．无法确定
B
3、如图所示的试管内装有一定量的水，当试管竖直放置时，水对管底的压强为p1；当管倾斜放置时，水对管底的压强为p2，比较p1、p2的大小，则　（　　）
A．p1＞p2　　　B．p1＜p2
C．p1＝p2　　　D．条件不足，无法判断
A
4、如图所示，容器中装有水，其中h1＝1m，h2＝60cm，容器的底面积S＝20cm2，则水对容器底的压强和水对容器顶的压强各是（g取10N/kg）（ ）
? A．104Pa、 4×103Pa　
　
B． 6×103Pa 4×103Pa
? C． 104Pa 、 1×l04Pa　
　
D． 6×103Pa 、6×103Pa
A
5、如图所示，底面积相同的甲、乙两容器，装有质量相同的不同液体，则它们对容器底部压强的大小关系正确的是（ ）

A．p甲>p乙
B．p甲C．p甲=p乙
D．条件不足，无法判断
B
6、如图所示中的四种河堤的设计中，最不合理的是
B
液体压强的应用
1、定义：上端开口，下端连通的容器叫连通器。
2、连通器的特点：① 连通器里装同种液体;
② 当液体不流动时，各部分中的液面高度总是相同的。
假设容器底部有一竖直膜片，分析下图中p1与p2的大小。
如果p1、p2大小不相等，
撤去竖直膜片，
会发生什么现象？
右侧液面下降，
最后当液体静止时，
两侧液面相平。
p2
p1
h2
h1
????=?????????
?
壶嘴和壶身
锅炉和水位计
2．连通器的应用
船闸是利用连通器原理工作的
例题、下列所示的实例中，不属于连通器应用的是 (　　)
C
拓展1
固体压力与固体压强
题目中的描述一般是：容器对水平桌面的压力与压强。
此时：F固压=G总=G杯+G液
P压=
液体压力与固体压强
描述：液体对容器底部的压强与压力
先由????=????????????，求压强
?
再F=ps，求压力
拓展2
液体压力与液体重力的关系
当容器上宽下窄，液体压力小于液体重力。
当容器上窄下宽，液体压力大于液体重力。
当容器上下同宽，液体压力等于液体重力。
例题：如图所示，A、B两个容器自重和底面积相同；分别装有硫酸、酒精（ρ硫酸 > ρ酒精），已知两个容器底面受到的压力相等，
A中硫酸液体对杯底的压强__________（选题“大于”“小于”或“等于”）B中酒精对杯底的压强，A、B两个容器__________（选填“A”或“B”）对水平桌面的压强大。
等于
B
＜
＝
解析：两个容器装的液体质量m相同，但A容器里的液体体积v更大，所以密度ρ更小。但AB两容器液体深度一样。所以B容器底部压强更大。
