第一节 电功 电能

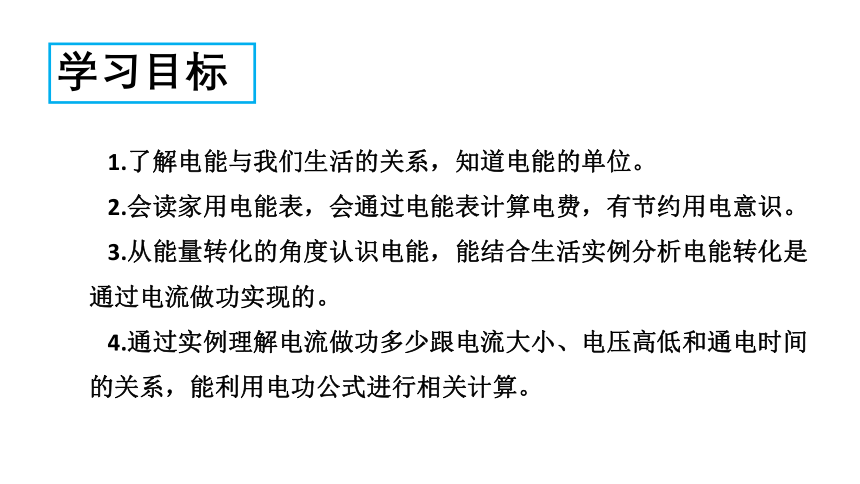

学习目标
1.了解电能与我们生活的关系，知道电能的单位。
2.会读家用电能表，会通过电能表计算电费，有节约用电意识。
3.从能量转化的角度认识电能，能结合生活实例分析电能转化是通过电流做功实现的。
4.通过实例理解电流做功多少跟电流大小、电压高低和通电时间的关系，能利用电功公式进行相关计算。
一、电能
作用：提供电能
电能转化为光能
电能转化为内能
电能转化为机械能

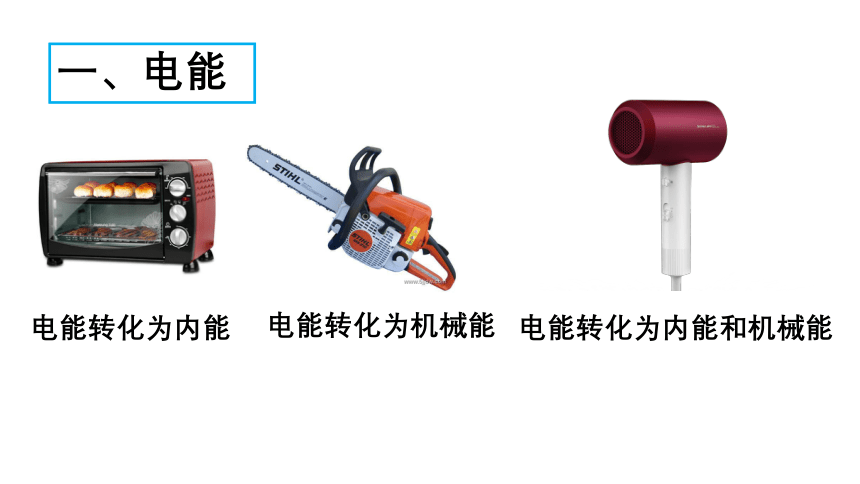

一、电能
电能转化为内能
电能转化为内能和机械能
电能转化为机械能
一、电能
二、电压

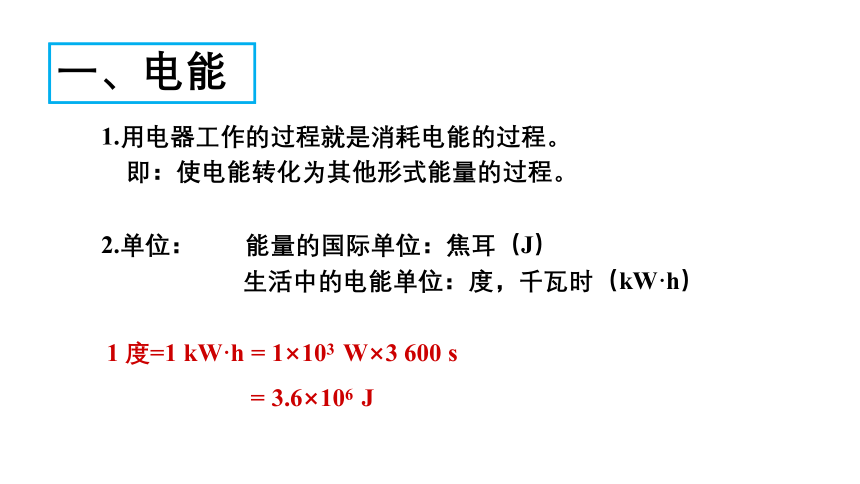

1.用电器工作的过程就是消耗电能的过程。
　　即：使电能转化为其他形式能量的过程。
2.单位：　　能量的国际单位：焦耳（J）
　　 生活中的电能单位：度，千瓦时（kW·h）
一、电能
　　1 度=1 kW·h = 1×103 W×3 600 s
　　　　　　 = 3.6×106 J
二、电压

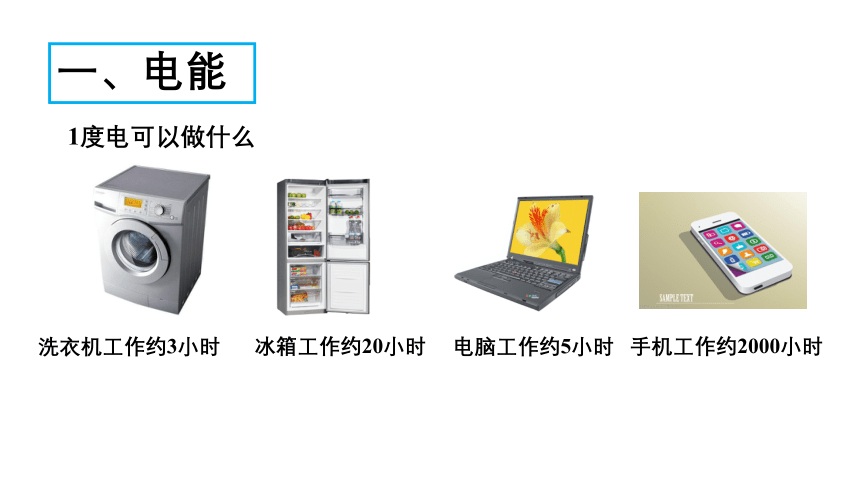

1度电可以做什么
一、电能
冰箱工作约20小时
洗衣机工作约3小时
电脑工作约5小时
手机工作约2000小时
二、电压

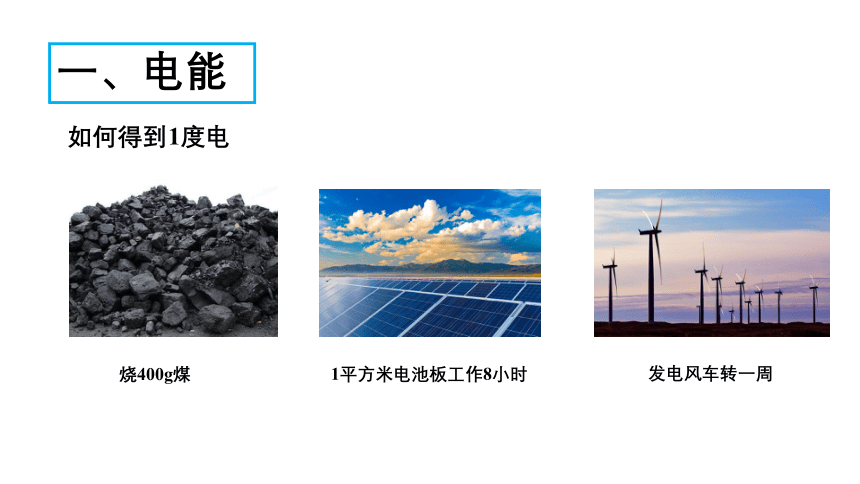

如何得到1度电
一、电能
1平方米电池板工作8小时
烧400g煤
发电风车转一周
二、电能的计量
电能表:是测量用电器在一段时间内消耗多少电能的仪表。
二、电能的计量
●“220 V” 表示 这个电能表应该在 220 伏的电路中使 用。
●“10（20）A” 表示这个电能表的 标定电流为 10 A， 额定最大电流为 20 A。电能表工作 时的电流不应超过 额定最大电流。
●“50 ～”表示 这个电能表在频 率为50 Hz的交流 电路中使用。
●“600 revs/ （kW · h）”表示 接在这个电能表上 的用电器，每消耗 1 kW · h的电能， 电能表上的转盘转 过 600 转。
二、电能的计量
铝盘，用电时转动
用电量，最后一位为小数
二、电能的计量
将一个标有“220 V 200 W”的电风扇单独接在家庭电路中，正常工作1 min后，电能表示数如图所示。下列说法中正确的是（　　）
A．电能表应安装在家庭电路的总开关之后
B．这段时间内电风扇消耗了1123.4J的电能
C．这段时间内电能表转盘共转了10转
D．电风扇工作过程电能全部转化为机械能
C
三、电功
　　1．电能转化为其他形式的能的过程就是电流做功的过程。
　　有多少电能发生了转化就说电流做了多少功。
　　2．计算电流做的功：
W=UIt
W —— 焦（J）
t —— 秒（s）
I ——安（A）
U ——伏 （V）
　　公式：
　　电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
三、电功
关于电流做功，下列说法中正确的是（ ）
A.导体两端的电压越大，通电时间越长，电流做功就越多
B.通过导体的电流越大，通电时间越长，电流做的功就越多
C.电流做功是电能转化为其他形式的能的过程
D.电流做功是电能转化为内能的过程
C
三、电功
在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20 Ω。闭合开关S后，电流表A1的示数为0.3 A，电流表A的示数为0.5A，求：
（1）电源电压；
（2）10s内电阻R2消耗的电能。
(1)U=U1=U2=I1R1=0.3A×20Ω=6V
(2) I2=I-I1=0.5A-0.3A=0.2A W=UI2t=6V×0.2A×10s=12J
三、电功
推倒式
W = UIt
R =
U
I
W = I2Rt
W =
U2
R
t
适用范围：纯电阻电路
三、电功
交通安全要求广大司机“开车不喝酒，喝酒不开车”，酒后驾驶存在许多安全隐患。某科技兴趣小组设计了一种简易的酒精检测仪，其电路原理如图甲所示。电源电压为12 V， 是气敏电阻，其阻值随呼气酒精浓度K的变化关系如图乙所示， 为滑动变阻器。检测前对检测仪进行“调零”，即调节滑动变阻器使电流表的示数为0.1 A，调零后变阻器滑片位置保持不变。查阅到相关资料如下：
三、电功
（1）求“调零”后变阻器 接入电路的阻值；
（2）检测前,工作10s消耗的电能；
（3）对某司机进行检测时，电流表示数为0.16A，依据信息窗资料，通过计算判断该司机属于非酒驾、酒驾还是醉驾。
三、电功
(1)
(2)
(3)
M=12×10-3mg/100mL×2200=26.4mg/100mL
所以是酒驾
四、课堂小结
1． 用电器可以将电能转化为其他形式的能量。
2． 电能单位：焦耳（J） 千瓦时（kW·h）单位换算： 1 kW·h = 3.6×106 J
3． 电能表使用
4． 电功：电能转化为其他形式的能的过程就是电流做功的过程
计算公式：W=UIt
推导式：
W =
U2
R
t
W = I2Rt
