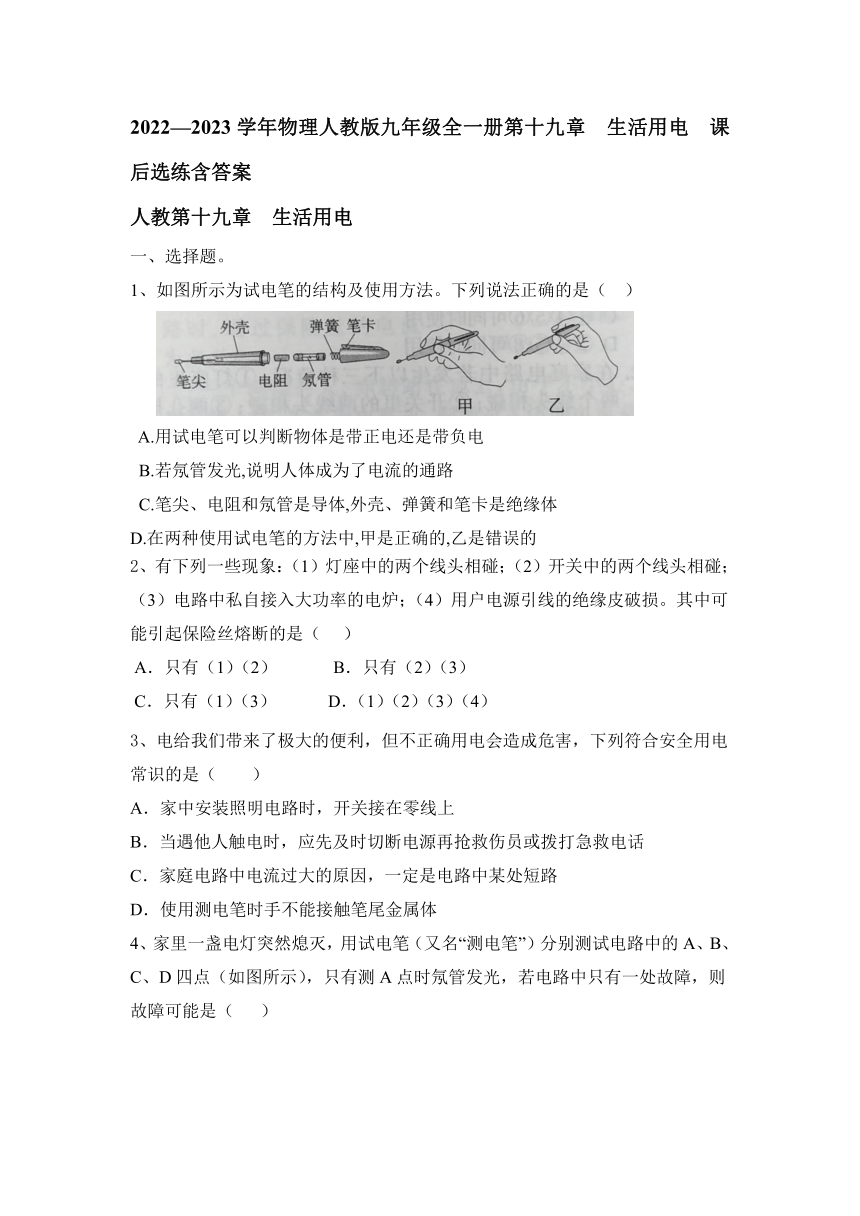

2022—2023学年物理人教版九年级全一册第十九章 生活用电 课后选练含答案

2022—2023学年物理人教版九年级全一册第十九章 生活用电 课后选练含答案
人教第十九章 生活用电
一、选择题。
1、如图所示为试电笔的结构及使用方法。下列说法正确的是（ ）
A.用试电笔可以判断物体是带正电还是带负电
B.若氖管发光,说明人体成为了电流的通路
C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中,甲是正确的,乙是错误的
2、有下列一些现象：（1）灯座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中私自接入大功率的电炉；（4）用户电源引线的绝缘皮破损。其中可能引起保险丝熔断的是（ ）
A．只有（1）（2） B．只有（2）（3）
C．只有（1）（3） D．（1）（2）（3）（4）
3、电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全用电常识的是（　　）
A．家中安装照明电路时，开关接在零线上
B．当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话
C．家庭电路中电流过大的原因，一定是电路中某处短路
D．使用测电笔时手不能接触笔尾金属体

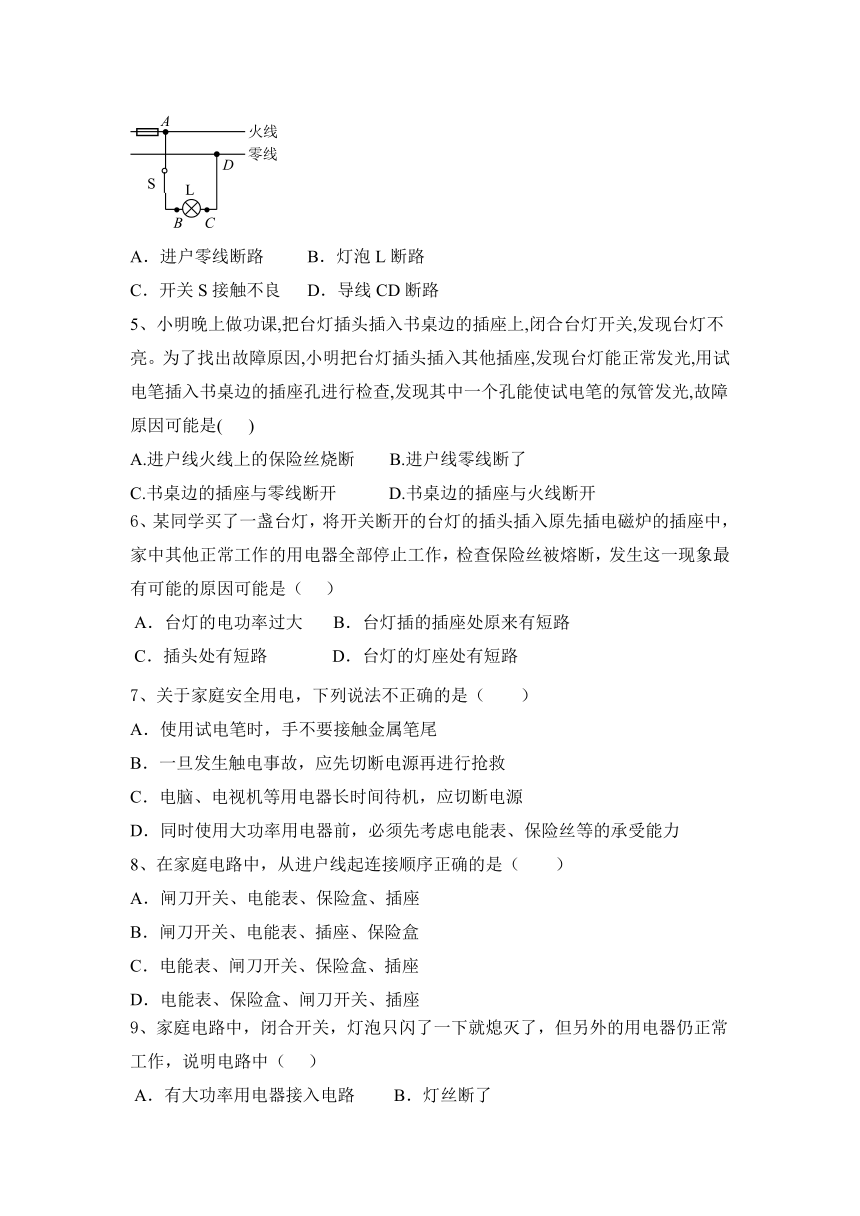

4、家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的A、B、C、D四点（如图所示），只有测A点时氖管发光，若电路中只有一处故障，则故障可能是（ ）
A．进户零线断路 B．灯泡L断路
C．开关S接触不良 D．导线CD断路
5、小明晚上做功课,把台灯插头插入书桌边的插座上,闭合台灯开关,发现台灯不亮。为了找出故障原因,小明把台灯插头插入其他插座,发现台灯能正常发光,用试电笔插入书桌边的插座孔进行检查,发现其中一个孔能使试电笔的氖管发光,故障原因可能是( )
A.进户线火线上的保险丝烧断 B.进户线零线断了
C.书桌边的插座与零线断开 D.书桌边的插座与火线断开
6、某同学买了一盏台灯，将开关断开的台灯的插头插入原先插电磁炉的插座中，家中其他正常工作的用电器全部停止工作，检查保险丝被熔断，发生这一现象最有可能的原因可能是（ ）
A．台灯的电功率过大 B．台灯插的插座处原来有短路
C．插头处有短路 D．台灯的灯座处有短路
7、关于家庭安全用电，下列说法不正确的是（　　）
A．使用试电笔时，手不要接触金属笔尾
B．一旦发生触电事故，应先切断电源再进行抢救
C．电脑、电视机等用电器长时间待机，应切断电源
D．同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力
8、在家庭电路中，从进户线起连接顺序正确的是（　　）
A．闸刀开关、电能表、保险盒、插座
B．闸刀开关、电能表、插座、保险盒
C．电能表、闸刀开关、保险盒、插座
D．电能表、保险盒、闸刀开关、插座
9、家庭电路中，闭合开关，灯泡只闪了一下就熄灭了，但另外的用电器仍正常工作，说明电路中（ ）
A．有大功率用电器接入电路 B．灯丝断了
C．灯被短路了 D．保险丝断了
10、关于家庭电路和安全用电，下列说法错误的是（　　）
A．发现有人触电交房，立即切断电源
B．三脚插头的用电器也可插入两孔插座工作
C．高大建筑的顶端安装避雷针
D．空气开关跳闸，可能是电路中出现了短路

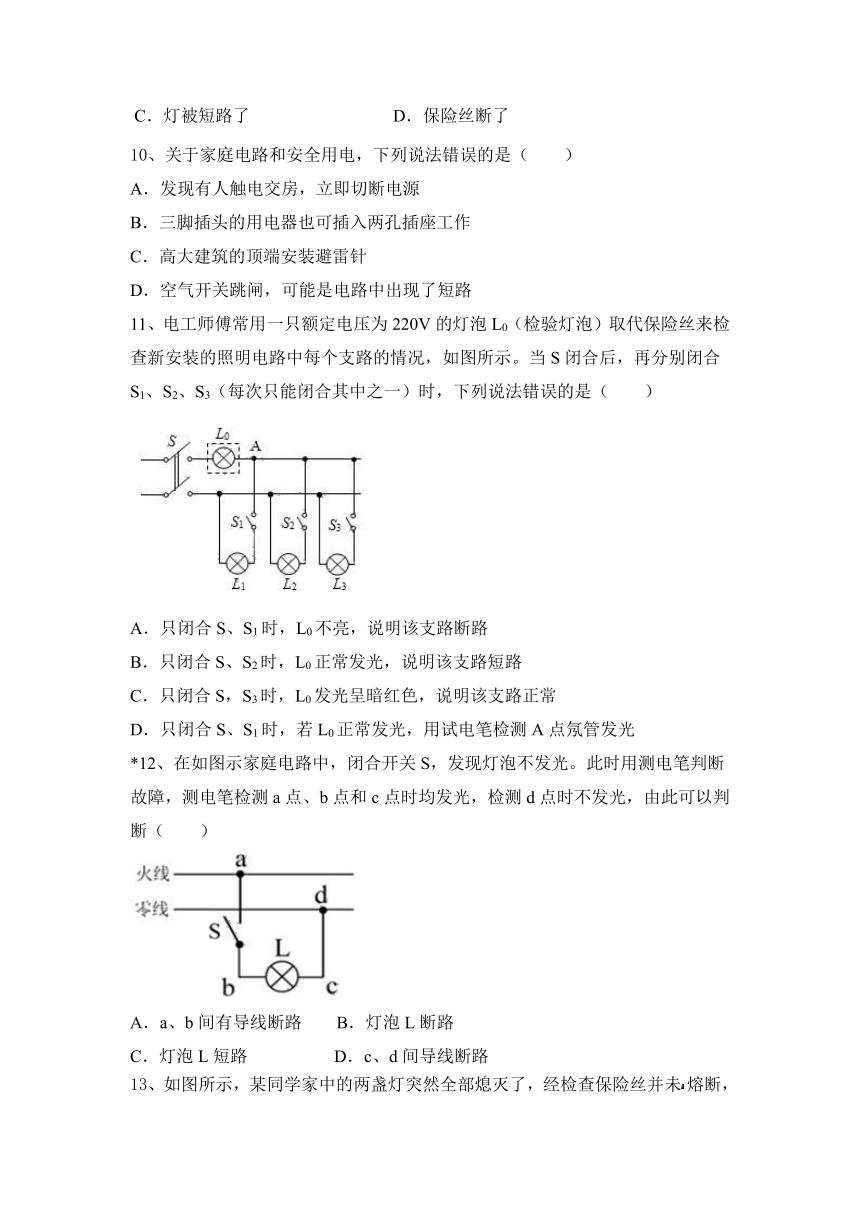

11、电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，下列说法错误的是（　　）
A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S，S3时，L0发光呈暗红色，说明该支路正常
D．只闭合S、S1时，若L0正常发光，用试电笔检测A点氖管发光
*12、在如图示家庭电路中，闭合开关S，发现灯泡不发光。此时用测电笔判断故障，测电笔检测a点、b点和c点时均发光，检测d点时不发光，由此可以判断（　　）
A．a、b间有导线断路 B．灯泡L断路
C．灯泡L短路 D．c、d间导线断路
13、如图所示，某同学家中的两盏灯突然全部熄灭了，经检查保险丝并未熔断，用试电笔测室内各处电路时，氖管都发光。由此可知，此同学家庭电路的故障原因是( )
A．进户火线断路 　 B．进户零线断路
C．灯泡全部烧坏 　　D．电路某处短路

*14、关于家庭电路，下列说法中正确的是( )
A．在家庭电路中，同时工作的用电器越少，电路的总电阻在减小
B．为了防止保险丝熔断，家中所有用电器的额定功率之和不能超过保险丝能承受的最大功率
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
15、防范触电事故最重要的是要有安全用电意识，下列有关安全用电的说法中，正确的是（　　）
A．发现有人触电后，应立即用手把他打开
B．家用电器或电线着火时，应迅速用水来灭火
C．更换灯泡、搬动用电器前，应断开电源开关
D．在照明电路中，电灯的开关应接在零线和灯泡之间
二、填空题。
16、家庭电路主要由进入家庭的进户线(电源线)、________、________、________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是________联的(填“串”或“并”)。
17、小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了．“跳闸”的原因可能是电磁炉插头内部发生____ ，也可能是电路中用电器的____ 过大。根据小华家自动空气开关上的铭牌(如图)，他家的电路允许使用的电器总功率最大为____W。
18、如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器________（填“会”或“不会”）切断电路。若人体电阻为10k，触电时通过人体的电流为________mA。
19、测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是＿＿＿；将笔尖与导线接触，若氖管发光，此导线为＿＿＿。
20、小林家买了一台“220V 1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的两脚插头以及导线，组装了一个多孔的移动插座（如图所示）．这个移动插座存在的两个问题：①________ ；②________ 。
*21、串联电路中，如果其中一只灯泡坏了，其他灯泡________正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡________正常工作；家庭电路中各电灯的连接方式是________。
22、如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是____________ ，乙产生的原因是___________。
23、电饭煲是一种常见的家用电器，它是根据电流的＿＿＿效应工作的；从安全角度考虑，电饭煲应使用三孔插座。这样做是为了让它的金属外壳与＿＿＿＿＿相连。
三、作图题。
24、如图所示，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。
四、简答题。
25、如图所示的电路，断开开关，把插头插入插座，可以观察到灯泡发光．闭合开关S，可以看到灯泡熄灭，保险丝发出明亮的光并熔断，从而切断电路。
(1)解释其中原因。
(2)如果没有保险丝可能会出现什么后果？
(3)什么情况下可能发生短路现象？
五、计算类综合题。
26、小刚家电能表的规格为“220 V　10 A”。求：
（1）小刚家同时接入电路的用电器总功率不得超过多少瓦？
（2）小刚统计他家所有用电器的情况列成下表。若6月份小刚家所有用电器平均每天正常工作2 h，则他家这个月消耗电能多少千瓦时？如果电价是0.45元/度，小刚家6月份应交电费多少元？
电器名称 洗衣机 电饭锅 电视机 电风扇 照明电灯 电冰箱
额定功率/W 150 750 100 40 40 100
数量 1 1 1 1 4 1
2022—2023学年物理人教版九年级全一册第十九章 生活用电 课后选练含答案
人教第十九章 生活用电
一、选择题。
1、如图所示为试电笔的结构及使用方法。下列说法正确的是（ ）
A.用试电笔可以判断物体是带正电还是带负电
B.若氖管发光,说明人体成为了电流的通路
C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中,甲是正确的,乙是错误的
【答案】B
2、有下列一些现象：（1）灯座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中私自接入大功率的电炉；（4）用户电源引线的绝缘皮破损。其中可能引起保险丝熔断的是（ ）
A．只有（1）（2） B．只有（2）（3）
C．只有（1）（3） D．（1）（2）（3）（4）
【答案】 C
3、电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全用电常识的是（　　）
A．家中安装照明电路时，开关接在零线上
B．当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话
C．家庭电路中电流过大的原因，一定是电路中某处短路
D．使用测电笔时手不能接触笔尾金属体
【答案】B
4、家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的A、B、C、D四点（如图所示），只有测A点时氖管发光，若电路中只有一处故障，则故障可能是（ ）
A．进户零线断路 B．灯泡L断路
C．开关S接触不良 D．导线CD断路
【答案】C
5、小明晚上做功课,把台灯插头插入书桌边的插座上,闭合台灯开关,发现台灯不亮。为了找出故障原因,小明把台灯插头插入其他插座,发现台灯能正常发光,用试电笔插入书桌边的插座孔进行检查,发现其中一个孔能使试电笔的氖管发光,故障原因可能是( )
A.进户线火线上的保险丝烧断 B.进户线零线断了
C.书桌边的插座与零线断开 D.书桌边的插座与火线断开
【答案】C
6、某同学买了一盏台灯，将开关断开的台灯的插头插入原先插电磁炉的插座中，家中其他正常工作的用电器全部停止工作，检查保险丝被熔断，发生这一现象最有可能的原因可能是（ ）
A．台灯的电功率过大 B．台灯插的插座处原来有短路
C．插头处有短路 D．台灯的灯座处有短路
【答案】 C
7、关于家庭安全用电，下列说法不正确的是（　　）
A．使用试电笔时，手不要接触金属笔尾
B．一旦发生触电事故，应先切断电源再进行抢救
C．电脑、电视机等用电器长时间待机，应切断电源
D．同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力
【答案】A
8、在家庭电路中，从进户线起连接顺序正确的是（　　）
A．闸刀开关、电能表、保险盒、插座
B．闸刀开关、电能表、插座、保险盒
C．电能表、闸刀开关、保险盒、插座
D．电能表、保险盒、闸刀开关、插座
【答案】C
9、家庭电路中，闭合开关，灯泡只闪了一下就熄灭了，但另外的用电器仍正常工作，说明电路中（ ）
A．有大功率用电器接入电路 B．灯丝断了
C．灯被短路了 D．保险丝断了
【答案】B
10、关于家庭电路和安全用电，下列说法错误的是（　　）
A．发现有人触电交房，立即切断电源
B．三脚插头的用电器也可插入两孔插座工作
C．高大建筑的顶端安装避雷针
D．空气开关跳闸，可能是电路中出现了短路
【答案】B
11、电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，下列说法错误的是（　　）
A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S，S3时，L0发光呈暗红色，说明该支路正常
D．只闭合S、S1时，若L0正常发光，用试电笔检测A点氖管发光
【答案】D
*12、在如图示家庭电路中，闭合开关S，发现灯泡不发光。此时用测电笔判断故障，测电笔检测a点、b点和c点时均发光，检测d点时不发光，由此可以判断（　　）
A．a、b间有导线断路 B．灯泡L断路
C．灯泡L短路 D．c、d间导线断路
【答案】D
13、如图所示，某同学家中的两盏灯突然全部熄灭了，经检查保险丝并未熔断，用试电笔测室内各处电路时，氖管都发光。由此可知，此同学家庭电路的故障原因是( )
A．进户火线断路 　 B．进户零线断路
C．灯泡全部烧坏 　　D．电路某处短路

【答案】B
*14、关于家庭电路，下列说法中正确的是( )
A．在家庭电路中，同时工作的用电器越少，电路的总电阻在减小
B．为了防止保险丝熔断，家中所有用电器的额定功率之和不能超过保险丝能承受的最大功率
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
【答案】D
15、防范触电事故最重要的是要有安全用电意识，下列有关安全用电的说法中，正确的是（　　）
A．发现有人触电后，应立即用手把他打开
B．家用电器或电线着火时，应迅速用水来灭火
C．更换灯泡、搬动用电器前，应断开电源开关
D．在照明电路中，电灯的开关应接在零线和灯泡之间
【答案】C
二、填空题。
16、家庭电路主要由进入家庭的进户线(电源线)、________、________、________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是________联的(填“串”或“并”)。
【答案】电能表 总开关 保险丝 并
17、小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了．“跳闸”的原因可能是电磁炉插头内部发生____ ，也可能是电路中用电器的____ 过大。根据小华家自动空气开关上的铭牌(如图)，他家的电路允许使用的电器总功率最大为____W。
【答案】短路 总功率 4400
18、如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器________（填“会”或“不会”）切断电路。若人体电阻为10k，触电时通过人体的电流为________mA。
【答案】会 22
19、测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是＿＿＿；将笔尖与导线接触，若氖管发光，此导线为＿＿＿。
【答案】甲 火线
20、小林家买了一台“220V 1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的两脚插头以及导线，组装了一个多孔的移动插座（如图所示）．这个移动插座存在的两个问题：①________ ；②________ 。
【答案】插座允许通过的电流小于热水器正常工作时的电流； 从安全用电来说，两脚插头没有接地线
*21、串联电路中，如果其中一只灯泡坏了，其他灯泡________正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡________正常工作；家庭电路中各电灯的连接方式是________。
【答案】不能 能 并联
22、如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是____________ ，乙产生的原因是___________。
【答案】用电器总功率过大 发生短路
23、电饭煲是一种常见的家用电器，它是根据电流的＿＿＿效应工作的；从安全角度考虑，电饭煲应使用三孔插座。这样做是为了让它的金属外壳与＿＿＿＿＿相连。
【答案】热 大地
三、作图题。
24、如图所示，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。
【答案】如图所示：
四、简答题。
25、如图所示的电路，断开开关，把插头插入插座，可以观察到灯泡发光．闭合开关S，可以看到灯泡熄灭，保险丝发出明亮的光并熔断，从而切断电路。
(1)解释其中原因。
(2)如果没有保险丝可能会出现什么后果？
(3)什么情况下可能发生短路现象？
【答案】(1)根据欧姆定律I＝可知U一定时，电流I会随电阻R的减小而增大。闭合开关S，电路中灯泡被短路，灯泡熄灭，干路电流会很大，电流通过保险丝产生大量的热使保险丝熔断。
(2)导线的温度升高，烧坏绝缘皮，引起火灾。
(3)用电器(或灯座、插座、插头)内部火线与零线相碰；导线连接处绝缘皮老化，导致火线与零线相碰。
五、计算类综合题。
26、小刚家电能表的规格为“220 V　10 A”。求：
（1）小刚家同时接入电路的用电器总功率不得超过多少瓦？
（2）小刚统计他家所有用电器的情况列成下表。若6月份小刚家所有用电器平均每天正常工作2 h，则他家这个月消耗电能多少千瓦时？如果电价是0.45元/度，小刚家6月份应交电费多少元？
电器名称 洗衣机 电饭锅 电视机 电风扇 照明电灯 电冰箱
额定功率/W 150 750 100 40 40 100
数量 1 1 1 1 4 1
【答案】（1）220　 （2）27　35.1
