2014中考物理总复习之基础知识复习：电流和电路（无答案）

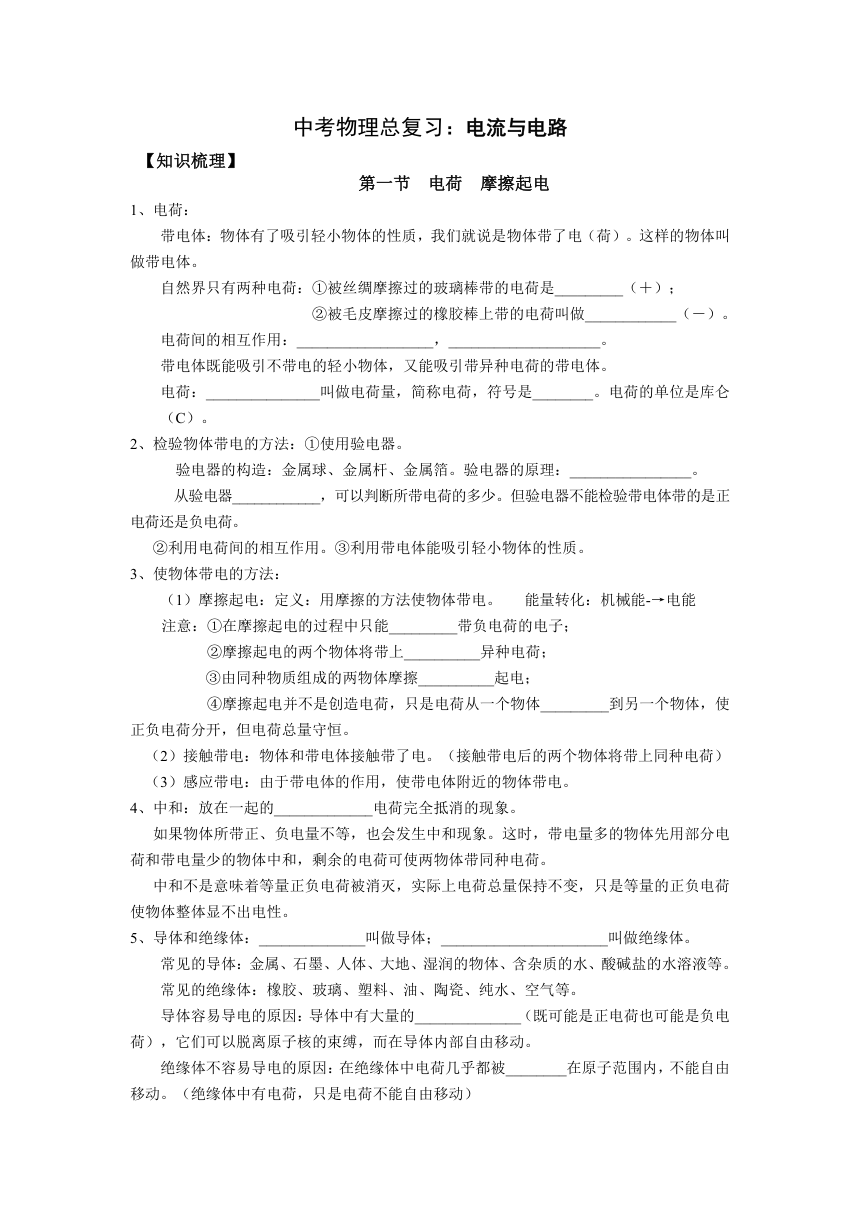

中考物理总复习：电流与电路
【知识梳理】
第一节 电荷 摩擦起电
1、电荷：
带电体：物体有了吸引轻小物体的性质，我们就说是物体带了电（荷）。这样的物体叫做带电体。
自然界只有两种电荷：①被丝绸摩擦过的玻璃棒带的电荷是_________（＋）；
②被毛皮摩擦过的橡胶棒上带的电荷叫做____________（－）。
电荷间的相互作用：__________________，____________________。
带电体既能吸引不带电的轻小物体，又能吸引带异种电荷的带电体。
电荷：_______________叫做电荷量，简称电荷，符号是________。电荷的单位是库仑（C）。
2、检验物体带电的方法：①使用验电器。
验电器的构造：金属球、金属杆、金属箔。验电器的原理：________________。
从验电器____________，可以判断所带电荷的多少。但验电器不能检验带电体带的是正电荷还是负电荷。
②利用电荷间的相互作用。③利用带电体能吸引轻小物体的性质。
3、使物体带电的方法：
（1）摩擦起电：定义：用摩擦的方法使物体带电。 能量转化：机械能-→电能
注意：①在摩擦起电的过程中只能_________带负电荷的电子；
②摩擦起电的两个物体将带上__________异种电荷；
③由同种物质组成的两物体摩擦__________起电；
④摩擦起电并不是创造电荷，只是电荷从一个物体_________到另一个物体，使正负电荷分开，但电荷总量守恒。
（2）接触带电：物体和带电体接触带了电。（接触带电后的两个物体将带上同种电荷）
（3）感应带电：由于带电体的作用，使带电体附近的物体带电。
4、中和：放在一起的_____________电荷完全抵消的现象。
如果物体所带正、负电量不等，也会发生中和现象。这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。
中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。
5、导体和绝缘体：______________叫做导体；______________________叫做绝缘体。
常见的导体：金属、石墨、人体、大地、湿润的物体、含杂质的水、酸碱盐的水溶液等。
常见的绝缘体：橡胶、玻璃、塑料、油、陶瓷、纯水、空气等。
导体容易导电的原因：导体中有大量的______________（既可能是正电荷也可能是负电荷），它们可以脱离原子核的束缚，而在导体内部自由移动。
绝缘体不容易导电的原因：在绝缘体中电荷几乎都被________在原子范围内，不能自由移动。（绝缘体中有电荷，只是电荷不能自由移动）
金属导体容易导电靠的是______________；酸碱盐的水溶液容易导电靠的是_______________。
导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。一定条件下，绝缘体也可变为导体。
绝缘体不能导电但能带电。
第二节 电流和电路
1、电流
电流的形成：电荷在导体中________________形成电流。
电流的方向：把_________移动的方向规定为电流的方向。电流的方向与负电荷、电子的移动方向相反。
在电源外部，电流的方向是从电源的_____流向_____；在电源内部，电流的方向是从电源的负极流向正极。
电路的构成：电源、开关、用电器、导线。
电源：能够提供_______的装置，叫做电源。干电池、蓄电池供电时，_______转化为电能；发电机发电时，机械能转化为电能。持续电流形成的条件：① 必须有______； ② 电路必须_______（通路）。（只有两个条件都满足时，才能有持续电流。） 开关：控制电路的通断。 用电器：消耗电能，将电能转化为其他形式能的装置。 导线——传导电流，输送电能。
3、电路的三种状态：通路——_______的电路叫通路，此时电路中有电流通过，电路是闭合的。
开路（断路）——______的电路叫断路，此时电路不闭合，电路中无电流。
短路——_________用电器而直接用导线把电源正、负极连在一起，电路中会有很大的电流，可能把电源烧坏，或使导线的绝缘皮燃烧引起火灾，这是绝对不允许的。用电器两端直接用导线连接起来的情况也属于短路（此时电流将直接通过导线而不会通过用电器，用电器不会工作）。
4、电路图：
常用电路元件的符号：
符号 意义 符号 意义
＋ 交叉不相连的导线 ______ 电铃
交叉相连接的导线 电动机
(负极) ______ (正极) 电池 _______ 电流表
电池组 _______ 电压表
开关 电阻
小灯泡 ________ 滑动变阻器
第三节 串联和并联
串联电路：
把电路元件逐个____________起了就组成了串联电路。
特点：①电流只有________路径；②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；③只需____________开关就能控制整个电路。
并联电路：
把电路元件________________起来就组成了并联电路。
电流在分支前和合并后所经过的路径叫做干路；分流后到合并前所经过的路径叫做支路。
特点：①电流_________________的路径，有干路、支路之分；
②各用电器之间______影响，当某一支路为开路时，其它支路仍可为通路；
③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
第四节 电流的强弱
电流：
电流是表示____________的物理量，用符号_______表示。电流的单位为_______，简称安，符号A。比安培小的单位还有毫安（mA）和微安（μA）,1A=______mA 1mA=_______μA 1A=_________μA
电流等于1s内通过导体横截面的电荷量。
公式： t = _________ Q =____________
其中I表示电流，单位为安培（A）；Q表示电荷，单位为库伦（C）；t表示通电的时间，单位为秒（s）。
电流表：
测量电流的仪表叫电流表。符号为，其内阻很小，可看做零，电流表相当于导线。
电流表的示数：
量程 使用接线柱* 表盘上刻度位置 大格代表值 小格代表值
0～0.6A “-”和“0.6” 下一行 _______A ____A
0～3A “-”和“3” 上一行 _______A _____A
在0～3A量程读出的示数是指针指向相同位置时，在0～0.6A量程上读出的示数的5倍。
* 部分电流表的三个接线柱分别是“+”、“0.6”和“3”。这时“0.6”和“3”是负接线柱，电流要从“+”流入，再从“0.6”或“3”流出。
正确使用电流表的规则：
①电流表必须和被测的用电器______。如果电流表与用电器并联，不但测不出流经此用电器的电流，如果电路中没有别的用电器还会因为电流表直接连到电源的两极上使电流过大而烧坏电流表。②“+”“－”接线柱的接法要正确，必须使电流从“____”接线柱流进电流表，从“_____”接线柱流出来。否则电流表的指针会__________偏转。
③被测电流不能超过电流表量程。若不能预先估计待测电流的大小时，应选用最大量程进行试触。若被测电流超过电流表的量程将使指针转出刻度范围把指针打弯或把电流表烧坏。在试触过程中若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于0.6A），会影响读数的准确性，应选用小量程档。
④绝对________________用电器而把电流表直接连到电源的两极上。 否则将烧坏电流表。使用电表前，如果指针不指零，可调整________________________使指针调零。
第五节 串、并联电路的电流规律
串联电路中各处的电流___________。并联电路的干路总电流等于各支路电流___________。
【中考练兵】
一、选择题
1.现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（　　）
　 A． B一定不带电，C带正电 B． B可能带正电，C带正电
　 C． B一定带正电，C带负电 D． B可能不带电，C带负电
2．用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（　　）
　 A． 小球一定带正电 B． 小球一定带负电
　 C． 小球可能带负电，也可能带正电 D． 小球一定不带电
3．如图是某取暖器的工作电路图。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。则跌倒开关S应安装在（　　）
A．a处 B．b处
C．c处 D．d处
4．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（　　）
　 A． B． C． D．
5．如图所示的甲、乙两个实物电路中，两个小灯泡的接法（　　）
　 A． 甲是串联 B． 乙是串联 C． 甲、乙都是串联 D． 甲、乙都是并联
6．LED灯是一种高效的节能光源，其核心元件是发光二极管。发光二极管的主要材料是 （　　）
A．陶瓷 D．半导体 C．超导体 D．橡胶
7．通常情况下，下列物体属于导体的是（　　）
　 A． 橡皮 B． 塑料尺 C． 木片 D． 铜线
8．小青把以下物品分成两类：①铅笔芯、铜线、盐水；②塑料尺、橡皮擦、油。他分成两类后的物品分别属于（　　）
A．固体和液体 B．导体和绝缘体 C．金属和非金属 D．晶体和非晶体
9．下列学习用品中，通常情况下属于绝缘体的是（ ）
A．铅笔芯 B．塑料尺 C．铁质铅笔盒 D．金属小刀
10．与所示实物图相对应的电路图是下图中的（　　）
　 A． B． C． D．
11．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（　　）
　 A． B． C． D．
12．如果电路中出现如图所示的情形，物理学中称之为短路，这样的后果很严重，这时灯泡会（　　）
　 A． 变暗 B． 变得更亮 C． 正常发光 D． 不能发光
13. 从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是（ ）
14．如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是（　　）
　 A． B． C． D．
15．小明学习了电路知识后，想利用发光二极管设计一个开关有指示灯的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置。他共设计了4个电路，如图所示，其中L为白炽灯，规格为“220V 60W”、D为发光二极管，规格为“1.2V 0.002A”、S为单刀双掷开关、R为限流电阻。图中能够满足要求的电路（ ）
16．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（ ）
A．L1不能发光，L2能发光 B．L1能发光，L2不能发光
C．L1 L2都能发光 D．L1 L2都不能发光
17.某种电吹风机可以吹出冷风或热风，使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风。但只闭合“热风”开关，电吹风机不会工作，以“”表示电热丝，“”表示电动机，该电吹风机内部的电路连接可以是下图的 （ ）
18.某取暖器在只闭合开关S1时送冷风，同时闭合开关S1、S2时送热风。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。下列符合该取暖器工作要求的电路是 （ ）
19．太阳能路灯设计优美，为城市增添了亮丽的风景。图2是一款路灯的图片，下列说法错误的是（ ）
A．太阳能电池板把太阳能转化为电能对灯泡供电
B．两只灯泡可以用一个开关控制，说明两http://www.21cnjy.com/ ( http: / / www.21cnjy.com" \o "欢迎登陆21世纪教育网 )灯是串联连接的
C．灯罩的作用除防尘外，还可以使灯泡发出的光经过反射变得柔和
D．漫反射也遵循反射定律
20．如图所示的电路中，闭合开关S1和S2，则 （ ）
A．灯泡Lhttp://www.21cnjy.com/ ( http: / / www.21cnjy.com" \o "欢迎登陆21世纪教育网 )1亮，L2不亮 B．灯泡L2亮，L1不亮
C．灯泡L1、L2都不亮 D．灯泡L1、L2都亮
21、如图所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则 （ ）
A． L 1 不能发光， L2 能发光
B． L1 能发光， L 2 不能发光
C． L 1 、L2 都能发光
D． L 1 、L2 都不能发光
22．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图4所示，下列说法中正确的是 （ ）
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
二、填空题
1．（2013 衡阳）自然界只有两种电荷，同种电荷相互　 　，异种电荷相互　 　．
2．（2013龙岩）2013年春晚运用了许多新技术，其中主要利用发光二极管工作的全息LED屏幕组合成唯美的3D画面。发光二极管具有 导电特性，它的主要材料是 。
3．（2013漳州）PM2.5是指大气中直径不大于2.51μm的颗粒悬浮物，能被肺泡吸收并进入血液，影响人体健康。某科研队伍成功研制出PM2.5净化器，其原理如图6所示。闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有吸引_________的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为________。
4．（2013 娄底）如图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于一个　 　（填电路元件）接在电路中．
5． （2013 枣庄）如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①　 　；②　 　；③　 　．
6.（2013佛山）与丝绸摩擦的A分别靠近悬挂的轻质带电小球B和Chttp://www.21cnjy.com/ ( http: / / www.21cnjy.com" \o "欢迎登陆21世纪教育网 )，发现B被排斥，C被吸引，则 带正电；用久的风扇扇叶上布满灰尘主要是由于风扇旋转与空气发生 ，带电体具有 的性质。
7.（2013云南 ）如图2所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝。要吹热风应闭合开关 ，此时A与B 联在电路中。
8.（2013宜宾）干电池是日常生活中使用最多的直流电源，它正常工作时，把_______能转化为电能，并在其内部不断地把正电荷运送到干电池的________极。
9.( 2013年湖北省襄阳)工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上。静电除尘的原理是____________________。
10（江苏南京2013）如图所示，将一根针插在绝缘底座上，把折成“A”字形的铝箔
条水平架在针的顶端。当带电的塑料棒靠近静止的铝箔条一端时，铝箔条会旋转起来，
这表明：带电物体能 轻小物体，力可以改变物体的 。将塑料
棒取走，铝箔条由于 不能立即停止转动。
11. (哈尔滨市2013)家庭电路中各用电器的连接方式是 联，这种电路连接方式的好处是 .
12．（2013江苏盐城，第18题）某新型手电筒由电池，开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U。为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是 联的，手电筒正常工作时通过三粒灯珠的电流 （相等/不相等），手电筒电池的电压为 。
三、作图、实验探究题
1.（2013达州））电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭.请在上右图中用笔画线连接好符合上述特点的电冰箱工作电路图.
2.（2013陕西） 如图所示，该实验能探究出并联电路电流的特点是 ．
3.（2013湛江） 图11中电流表的示数为 A.
4.（2013年兰州） 根据如图所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）
5.（2013 新疆维吾尔） 下图甲是常用手电筒的剖面图，，画出它的电路图。
6.（2013南通） 图乙是一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中的两个空缺的位置分别补画电池和电压表的符号，使之成为一个完整的串联电路。
图2
S2
S1
L2
L1
V
L1
L2
S1
S2
