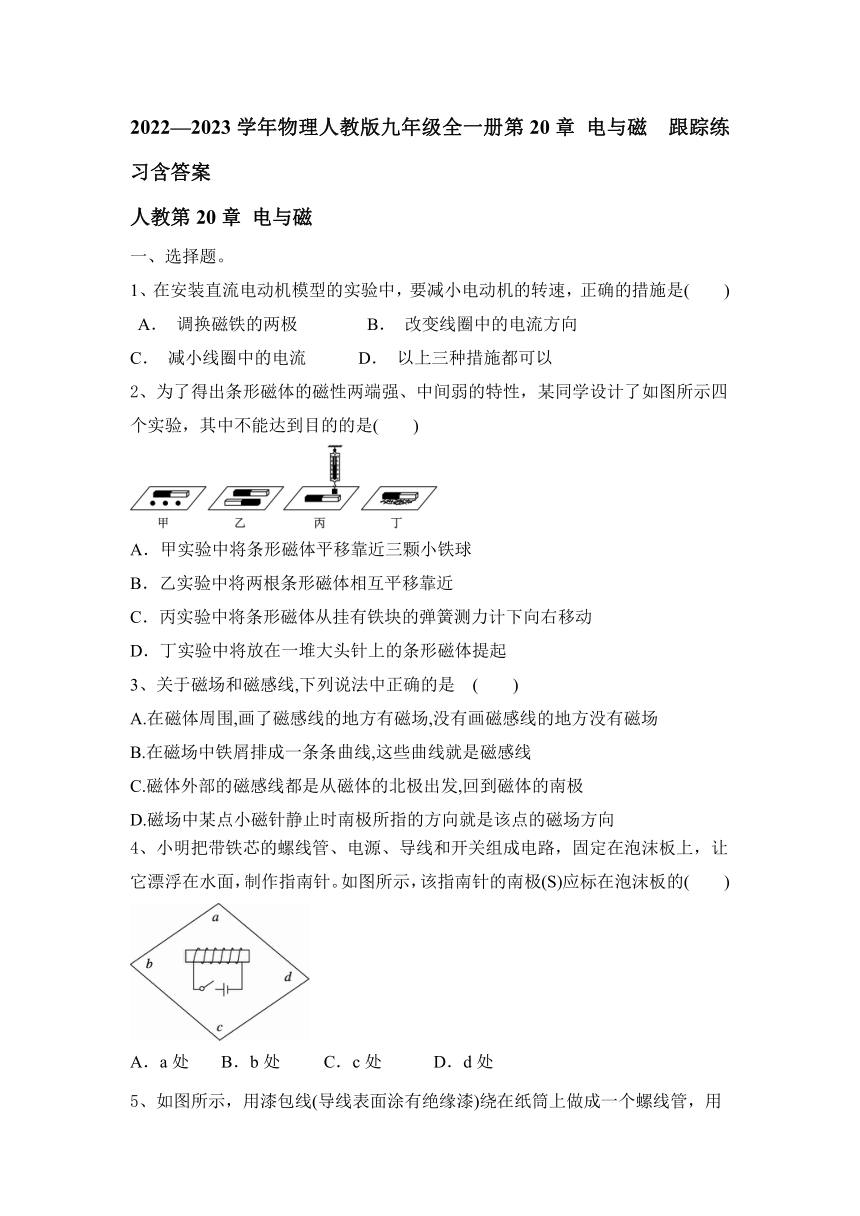

2022—2023学年物理人教版九年级全一册第20章 电与磁 跟踪练习含答案

2022—2023学年物理人教版九年级全一册第20章 电与磁 跟踪练习含答案
人教第20章 电与磁
一、选择题。
1、在安装直流电动机模型的实验中，要减小电动机的转速，正确的措施是(　　)
A． 调换磁铁的两极 B． 改变线圈中的电流方向
C． 减小线圈中的电流 D． 以上三种措施都可以
2、为了得出条形磁体的磁性两端强、中间弱的特性，某同学设计了如图所示四个实验，其中不能达到目的的是(　　)
A．甲实验中将条形磁体平移靠近三颗小铁球
B．乙实验中将两根条形磁体相互平移靠近
C．丙实验中将条形磁体从挂有铁块的弹簧测力计下向右移动
D．丁实验中将放在一堆大头针上的条形磁体提起
3、关于磁场和磁感线,下列说法中正确的是 (　　)
A.在磁体周围,画了磁感线的地方有磁场,没有画磁感线的地方没有磁场
B.在磁场中铁屑排成一条条曲线,这些曲线就是磁感线
C.磁体外部的磁感线都是从磁体的北极出发,回到磁体的南极
D.磁场中某点小磁针静止时南极所指的方向就是该点的磁场方向
4、小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面，制作指南针。如图所示，该指南针的南极(S)应标在泡沫板的(　　)
A．a处 B．b处 C．c处 D．d处

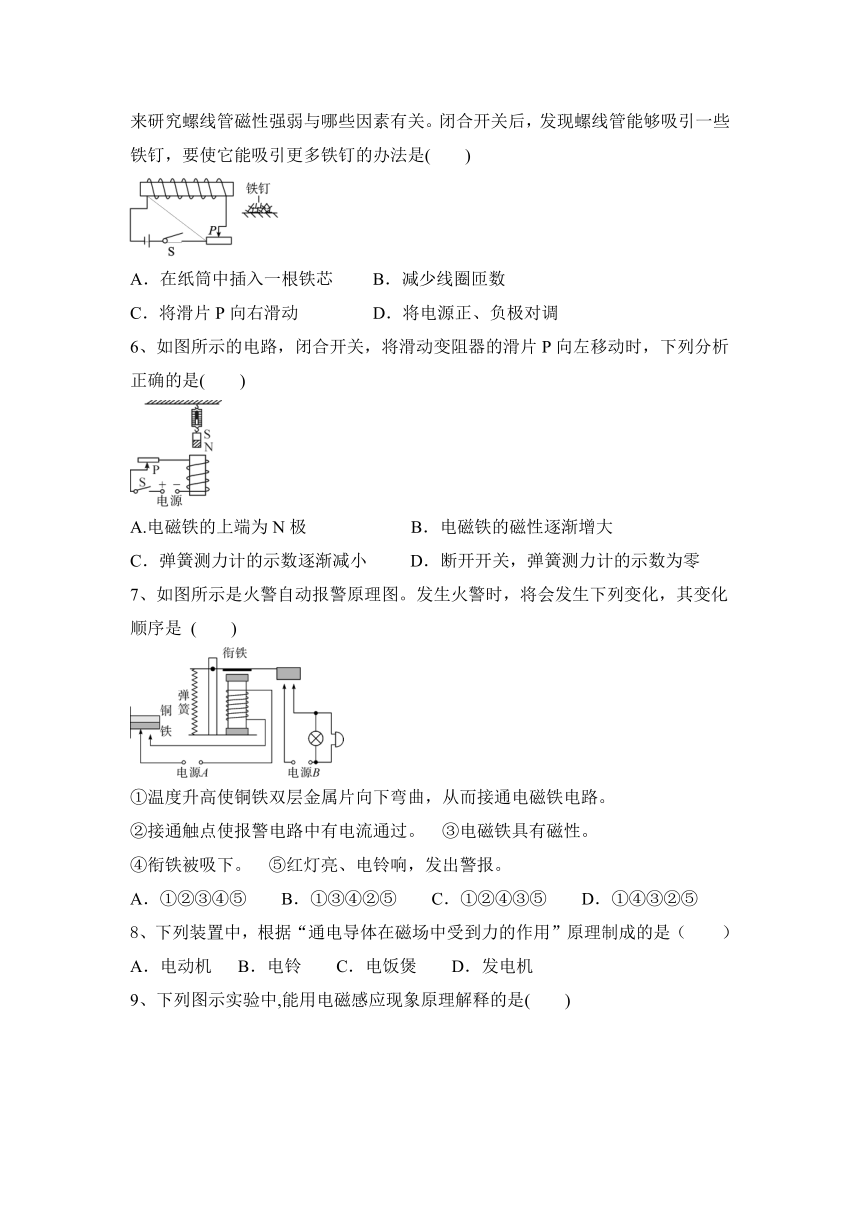

5、如图所示，用漆包线(导线表面涂有绝缘漆)绕在纸筒上做成一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是(　　)
A．在纸筒中插入一根铁芯 B．减少线圈匝数
C．将滑片P向右滑动 D．将电源正、负极对调
6、如图所示的电路，闭合开关，将滑动变阻器的滑片P向左移动时，下列分析正确的是(　　)
A.电磁铁的上端为N极 B．电磁铁的磁性逐渐增大
C．弹簧测力计的示数逐渐减小 D．断开开关，弹簧测力计的示数为零
7、如图所示是火警自动报警原理图。发生火警时，将会发生下列变化，其变化顺序是 (　　)
①温度升高使铜铁双层金属片向下弯曲，从而接通电磁铁电路。
②接通触点使报警电路中有电流通过。 ③电磁铁具有磁性。
④衔铁被吸下。 ⑤红灯亮、电铃响，发出警报。
A．①②③④⑤ B．①③④②⑤ C．①②④③⑤ D．①④③②⑤
8、下列装置中，根据“通电导体在磁场中受到力的作用”原理制成的是（　　）
A．电动机 B．电铃 C．电饭煲 D．发电机

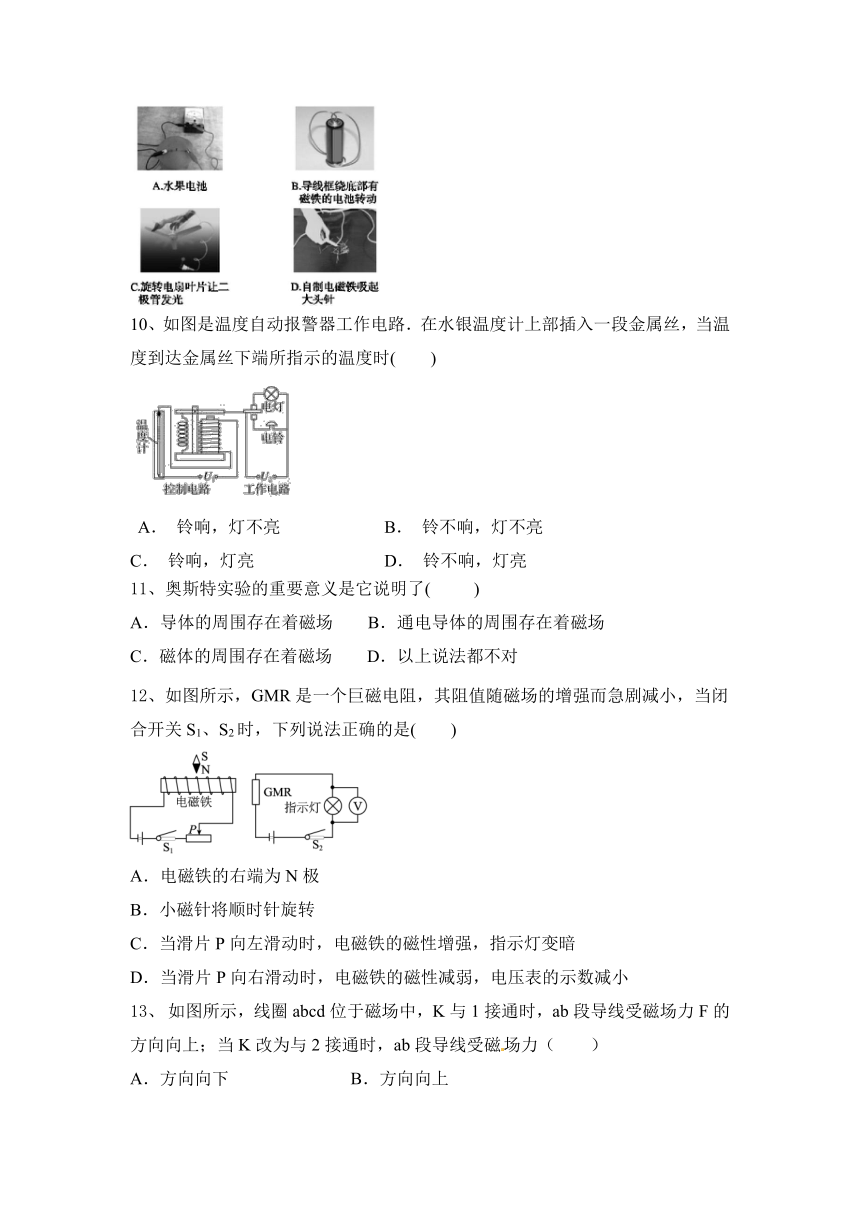

9、下列图示实验中,能用电磁感应现象原理解释的是(　　)
10、如图是温度自动报警器工作电路．在水银温度计上部插入一段金属丝，当温度到达金属丝下端所指示的温度时(　　)
A． 铃响，灯不亮 B． 铃不响，灯不亮
C． 铃响，灯亮 D． 铃不响，灯亮
11、奥斯特实验的重要意义是它说明了(　 　)
A．导体的周围存在着磁场 B．通电导体的周围存在着磁场
C．磁体的周围存在着磁场 D．以上说法都不对
12、如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是(　　)
A．电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当滑片P向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当滑片P向右滑动时，电磁铁的磁性减弱，电压表的示数减小

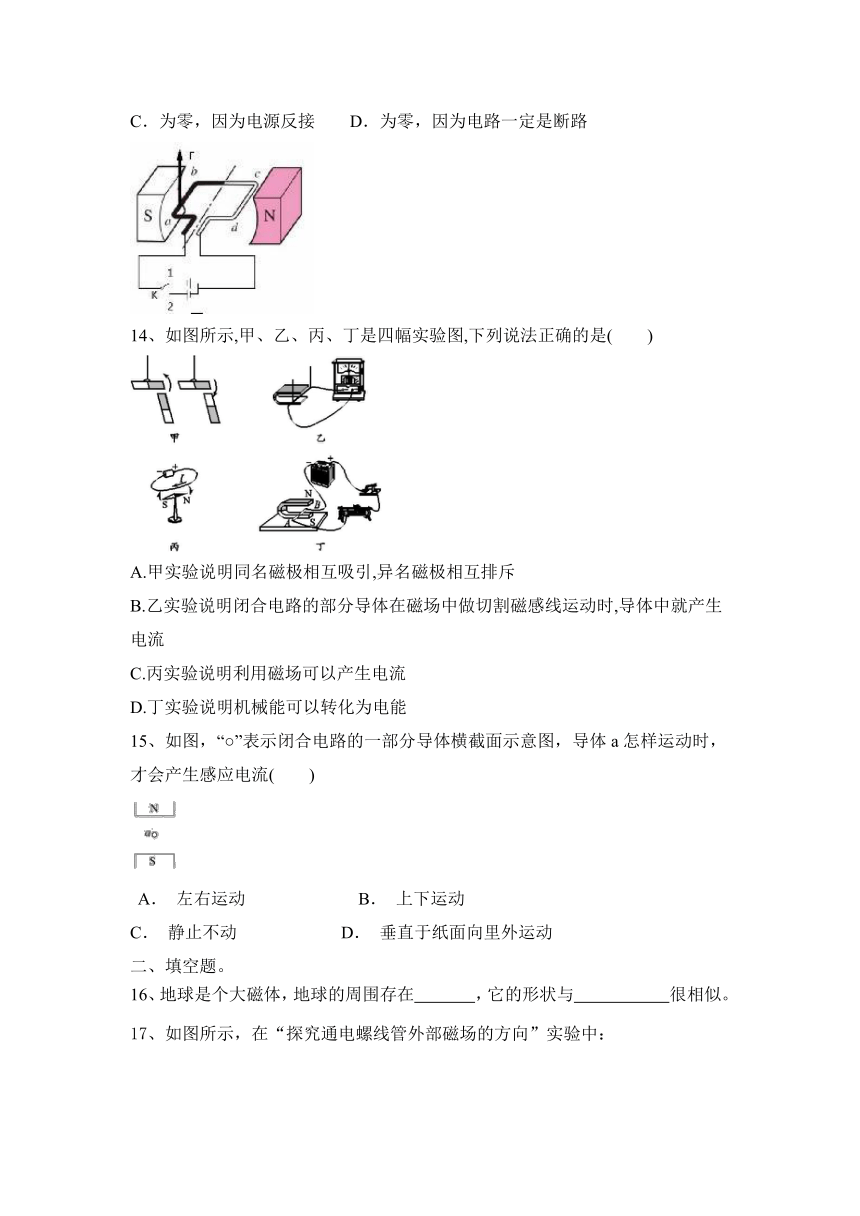

13、 如图所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，ab段导线受磁场力（　　）
A．方向向下　　　　　　　B．方向向上
C．为零，因为电源反接　　D．为零，因为电路一定是断路
14、如图所示,甲、乙、丙、丁是四幅实验图,下列说法正确的是(　　)
A.甲实验说明同名磁极相互吸引,异名磁极相互排斥
B.乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就产生电流
C.丙实验说明利用磁场可以产生电流
D.丁实验说明机械能可以转化为电能
15、如图，“○”表示闭合电路的一部分导体横截面示意图，导体a怎样运动时，才会产生感应电流(　　)
A． 左右运动 B． 上下运动
C． 静止不动 D． 垂直于纸面向里外运动
二、填空题。
16、地球是个大磁体，地球的周围存在 ，它的形状与 很相似。

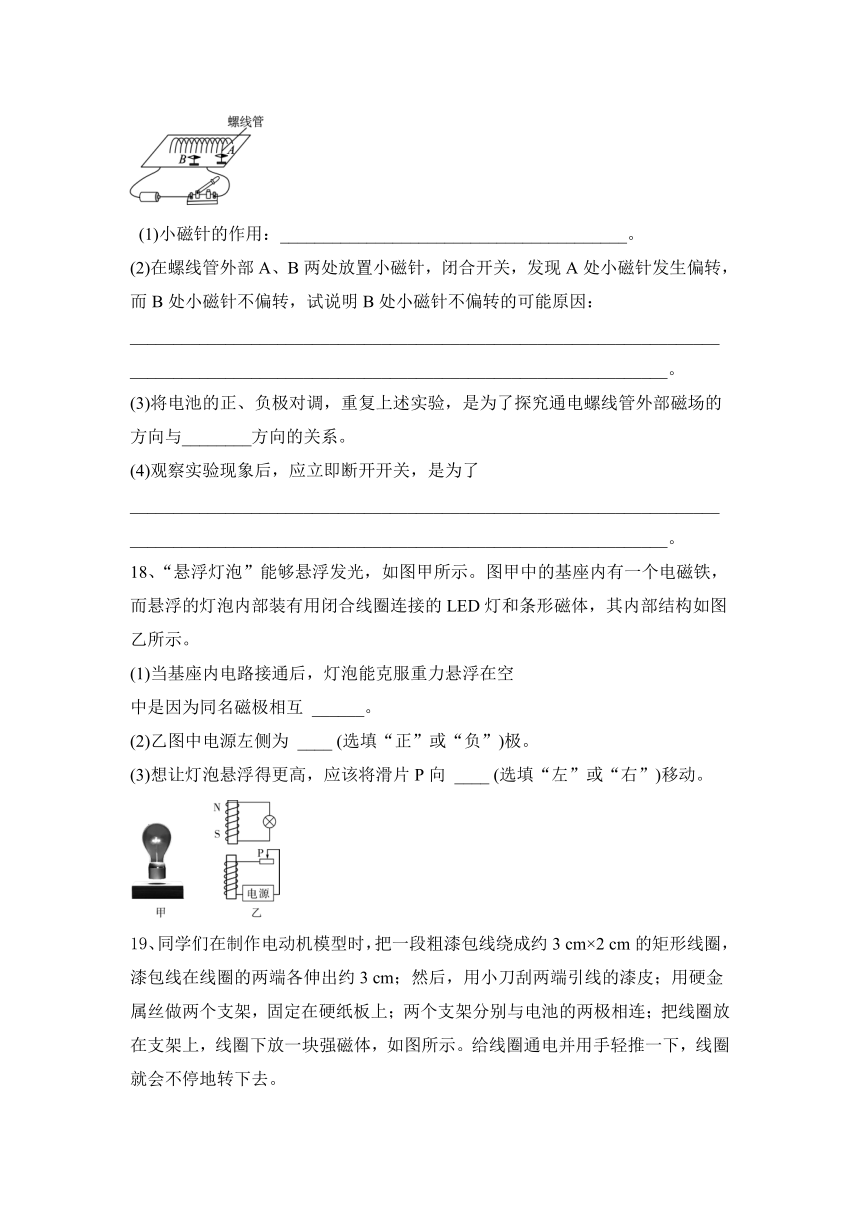

17、如图所示，在“探究通电螺线管外部磁场的方向”实验中：
(1)小磁针的作用：________________________________________。
(2)在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，而B处小磁针不偏转，试说明B处小磁针不偏转的可能原因：____________________________________________________________________
______________________________________________________________。
(3)将电池的正、负极对调，重复上述实验，是为了探究通电螺线管外部磁场的方向与________方向的关系。
(4)观察实验现象后，应立即断开开关，是为了____________________________________________________________________
______________________________________________________________。
18、“悬浮灯泡”能够悬浮发光，如图甲所示。图甲中的基座内有一个电磁铁，而悬浮的灯泡内部装有用闭合线圈连接的LED灯和条形磁体，其内部结构如图乙所示。
(1)当基座内电路接通后，灯泡能克服重力悬浮在空
中是因为同名磁极相互 ______。
(2)乙图中电源左侧为 ____ (选填“正”或“负”)极。
(3)想让灯泡悬浮得更高，应该将滑片P向 ____ (选填“左”或“右”)移动。
19、同学们在制作电动机模型时，把一段粗漆包线绕成约3 cm×2 cm的矩形线圈，漆包线在线圈的两端各伸出约3 cm；然后，用小刀刮两端引线的漆皮；用硬金属丝做两个支架，固定在硬纸板上；两个支架分别与电池的两极相连；把线圈放在支架上，线圈下放一块强磁体，如图所示。给线圈通电并用手轻推一下，线圈就会不停地转下去。
(1)在漆包线两端用小刀刮去引线的漆皮，刮线的要求是 ________(选填“A”或“B”)。
A．两端全部刮掉
B．一端全部刮掉，另一端只刮半周
(2)线圈在转动过程中将______能主要转化为________能。
(3)小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因：_____________________________________________________________________
_________________________________________________________________。
20、如图所示，通电螺线管的上方有一个静止的小磁针，轴线上右边的圆圈表示闭合电路中一部分导体的横截面，由图可知通电螺线管的d端为________极，导线的a端应接电源的________极，闭合电路的一部分导体分别向“1”“2”“3”“4”四个方向运动时，沿________方向运动能产生感应电流。
21、磁体间不接触就可以发生相互作用，这种作用是通过 发生的。
22、科学家预测，某地的海龟在春季是利用地磁场向南返回出生地的，于是在某个春季开展了如下研究：先在一个无地磁场环境的实验室开展实验，发现海龟无固定游向；再把海龟置于模拟地磁场中(如图所示)，图中1为螺线管的________极，按科学家猜测，海龟应向________(选填“左”或“右”)游动。
23、在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数 ______ (选填“增加”或“减少”)，说明电流越 ____ (选填“大”或“小”)，电磁铁磁性越强。
(2)根据图示的情境可知，____ (选填“甲”或“乙”)的磁性强，说明电流一定时，______________，电磁铁磁性越强。
(3)根据右手螺旋定则，可判断出乙铁钉的下端是电磁铁的 ____ 极。
(4)电磁铁吸引的大头针下端分散的原因是 ____________________________。
三、作图题。
24、将图中的电磁铁连入你设计的电路中(在方框内完成)。要求：A.电路能改变电磁铁磁性的强弱；B.通电后使小磁针静止时如图所示。
四、实验探究题。
25、在探究“影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）电磁铁甲、乙串联的目的是_____。
（2）当滑动变阻器滑片P向左移动时，电磁铁甲、乙吸引大头针的个数_____（填“增加”或“减少”），说明电流越_____（填“大”或“小”），电磁铁磁性越强。
（3）根据图示的情境可知，_____（填“甲”或“乙”）的磁性强，说明电流一定时，_______，电磁铁磁性越强。
（4）根据安培定则，可判断出乙的下端是电磁铁的_____极。
（5）电磁铁吸引的大头针下端分散的原因是__________。
五、计算类综合题。
26、小明同学设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，指示灯会亮、暗(微弱发光)交替闪烁发光，电路中电源电压恒为6V，R0为定值电阻，指示灯规格均为“6V　3W”，电磁铁线圈和衔铁的电阻忽略不计，指示灯的电压与电流的变化规律如表所示：
电压/V … 0.5 1.2 2.0 3.0 4.0 5.0 5.5 …
电流/A … 0.08 0.12 0.18 0.26 0.34 0.42 0.46 …
(1)若让左转、右转指示灯同时工作，转向开关应与触点 ________ (选填“1和2”“2和3”“3和4”或“4和5”) 接通。
(2)当转向开关与触点“2和3”接通时，右转指示灯两端实际电压U灯随时间t变化规律如图乙所示，已知当右转指示灯微弱发光时，右转指示灯的功率与定值电阻R0的功率之比是1∶4，求定值电阻R0的阻值。
(3)右转指示灯交替闪烁工作15 s时，求指示灯和R0消耗的电能分别是多少？
2022—2023学年物理人教版九年级全一册第20章 电与磁 跟踪练习含答案
人教第20章 电与磁
一、选择题。
1、在安装直流电动机模型的实验中，要减小电动机的转速，正确的措施是(　　)
A． 调换磁铁的两极 B． 改变线圈中的电流方向
C． 减小线圈中的电流 D． 以上三种措施都可以
【答案】C
2、为了得出条形磁体的磁性两端强、中间弱的特性，某同学设计了如图所示四个实验，其中不能达到目的的是(　　)
A．甲实验中将条形磁体平移靠近三颗小铁球
B．乙实验中将两根条形磁体相互平移靠近
C．丙实验中将条形磁体从挂有铁块的弹簧测力计下向右移动
D．丁实验中将放在一堆大头针上的条形磁体提起
【答案】B　
3、关于磁场和磁感线,下列说法中正确的是 (　　)
A.在磁体周围,画了磁感线的地方有磁场,没有画磁感线的地方没有磁场
B.在磁场中铁屑排成一条条曲线,这些曲线就是磁感线
C.磁体外部的磁感线都是从磁体的北极出发,回到磁体的南极
D.磁场中某点小磁针静止时南极所指的方向就是该点的磁场方向
【答案】C　
4、小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面，制作指南针。如图所示，该指南针的南极(S)应标在泡沫板的(　　)
A．a处 B．b处 C．c处 D．d处
【答案】D　
5、如图所示，用漆包线(导线表面涂有绝缘漆)绕在纸筒上做成一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是(　　)
A．在纸筒中插入一根铁芯 B．减少线圈匝数
C．将滑片P向右滑动 D．将电源正、负极对调
【答案】A　
6、如图所示的电路，闭合开关，将滑动变阻器的滑片P向左移动时，下列分析正确的是(　　)
A.电磁铁的上端为N极 B．电磁铁的磁性逐渐增大
C．弹簧测力计的示数逐渐减小 D．断开开关，弹簧测力计的示数为零
【答案】C
7、如图所示是火警自动报警原理图。发生火警时，将会发生下列变化，其变化顺序是 (　　)
①温度升高使铜铁双层金属片向下弯曲，从而接通电磁铁电路。
②接通触点使报警电路中有电流通过。 ③电磁铁具有磁性。
④衔铁被吸下。 ⑤红灯亮、电铃响，发出警报。
A．①②③④⑤ B．①③④②⑤ C．①②④③⑤ D．①④③②⑤
【答案】B
8、下列装置中，根据“通电导体在磁场中受到力的作用”原理制成的是（　　）
A．电动机 B．电铃 C．电饭煲 D．发电机
【答案】A
9、下列图示实验中,能用电磁感应现象原理解释的是(　　)
【答案】C　
10、如图是温度自动报警器工作电路．在水银温度计上部插入一段金属丝，当温度到达金属丝下端所指示的温度时(　　)
A． 铃响，灯不亮 B． 铃不响，灯不亮
C． 铃响，灯亮 D． 铃不响，灯亮
【答案】A
11、奥斯特实验的重要意义是它说明了(　 　)
A．导体的周围存在着磁场 B．通电导体的周围存在着磁场
C．磁体的周围存在着磁场 D．以上说法都不对
【答案】B　
12、如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是(　　)
A．电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当滑片P向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当滑片P向右滑动时，电磁铁的磁性减弱，电压表的示数减小
【答案】D　
13、 如图所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，ab段导线受磁场力（　　）
A．方向向下　　　　　　　B．方向向上
C．为零，因为电源反接　　D．为零，因为电路一定是断路
【答案】A
14、如图所示,甲、乙、丙、丁是四幅实验图,下列说法正确的是(　　)
A.甲实验说明同名磁极相互吸引,异名磁极相互排斥
B.乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就产生电流
C.丙实验说明利用磁场可以产生电流
D.丁实验说明机械能可以转化为电能
【答案】B　
15、如图，“○”表示闭合电路的一部分导体横截面示意图，导体a怎样运动时，才会产生感应电流(　　)
A． 左右运动 B． 上下运动
C． 静止不动 D． 垂直于纸面向里外运动
【答案】A
二、填空题。
16、地球是个大磁体，地球的周围存在 ，它的形状与 很相似。
【答案】地磁场，条形磁铁
17、如图所示，在“探究通电螺线管外部磁场的方向”实验中：
(1)小磁针的作用：________________________________________。
(2)在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，而B处小磁针不偏转，试说明B处小磁针不偏转的可能原因：____________________________________________________________________
______________________________________________________________。
(3)将电池的正、负极对调，重复上述实验，是为了探究通电螺线管外部磁场的方向与________方向的关系。
(4)观察实验现象后，应立即断开开关，是为了____________________________________________________________________
______________________________________________________________。
【答案】(1)检验磁场的存在并显示磁场的方向
(2)B处小磁针N极的指向与该处磁场方向相同
(3)电流
(4)保护电路，防止螺线管温度过高
18、“悬浮灯泡”能够悬浮发光，如图甲所示。图甲中的基座内有一个电磁铁，而悬浮的灯泡内部装有用闭合线圈连接的LED灯和条形磁体，其内部结构如图乙所示。
(1)当基座内电路接通后，灯泡能克服重力悬浮在空
中是因为同名磁极相互 ______。
(2)乙图中电源左侧为 ____ (选填“正”或“负”)极。
(3)想让灯泡悬浮得更高，应该将滑片P向 ____ (选填“左”或“右”)移动。
【答案】 (1) 排斥 (2) 负 (3) 左
19、同学们在制作电动机模型时，把一段粗漆包线绕成约3 cm×2 cm的矩形线圈，漆包线在线圈的两端各伸出约3 cm；然后，用小刀刮两端引线的漆皮；用硬金属丝做两个支架，固定在硬纸板上；两个支架分别与电池的两极相连；把线圈放在支架上，线圈下放一块强磁体，如图所示。给线圈通电并用手轻推一下，线圈就会不停地转下去。
(1)在漆包线两端用小刀刮去引线的漆皮，刮线的要求是 ________(选填“A”或“B”)。
A．两端全部刮掉
B．一端全部刮掉，另一端只刮半周
(2)线圈在转动过程中将______能主要转化为________能。
(3)小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因：_____________________________________________________________________
_________________________________________________________________。
【答案】(1)B (2)电　机械
(3)电源电压较低、磁场太弱或开始线圈处在平衡位置等
20、如图所示，通电螺线管的上方有一个静止的小磁针，轴线上右边的圆圈表示闭合电路中一部分导体的横截面，由图可知通电螺线管的d端为________极，导线的a端应接电源的________极，闭合电路的一部分导体分别向“1”“2”“3”“4”四个方向运动时，沿________方向运动能产生感应电流。
【答案】S　负　“1”或“3”
21、磁体间不接触就可以发生相互作用，这种作用是通过 发生的。
【答案】磁场
22、科学家预测，某地的海龟在春季是利用地磁场向南返回出生地的，于是在某个春季开展了如下研究：先在一个无地磁场环境的实验室开展实验，发现海龟无固定游向；再把海龟置于模拟地磁场中(如图所示)，图中1为螺线管的________极，按科学家猜测，海龟应向________(选填“左”或“右”)游动。
【答案】N　左　
23、在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数 ______ (选填“增加”或“减少”)，说明电流越 ____ (选填“大”或“小”)，电磁铁磁性越强。
(2)根据图示的情境可知，____ (选填“甲”或“乙”)的磁性强，说明电流一定时，______________，电磁铁磁性越强。
(3)根据右手螺旋定则，可判断出乙铁钉的下端是电磁铁的 ____ 极。
(4)电磁铁吸引的大头针下端分散的原因是 ____________________________。
【答案】(1) 增加 大 (2) 甲 线圈匝数越多
(3) N 大头针被磁化，同名磁极相互排斥
三、作图题。
24、将图中的电磁铁连入你设计的电路中(在方框内完成)。要求：A.电路能改变电磁铁磁性的强弱；B.通电后使小磁针静止时如图所示。
【答案】如图所示：
四、实验探究题。
25、在探究“影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）电磁铁甲、乙串联的目的是_____。
（2）当滑动变阻器滑片P向左移动时，电磁铁甲、乙吸引大头针的个数_____（填“增加”或“减少”），说明电流越_____（填“大”或“小”），电磁铁磁性越强。
（3）根据图示的情境可知，_____（填“甲”或“乙”）的磁性强，说明电流一定时，_______，电磁铁磁性越强。
（4）根据安培定则，可判断出乙的下端是电磁铁的_____极。
（5）电磁铁吸引的大头针下端分散的原因是__________。
【答案】（1）控制两个线圈中的电流相等
（2）增加 大 （3）甲 线圈匝数越多
（4）N （5）大头针被磁化，下端为同名磁极，相互排斥
五、计算类综合题。
26、小明同学设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，指示灯会亮、暗(微弱发光)交替闪烁发光，电路中电源电压恒为6V，R0为定值电阻，指示灯规格均为“6V　3W”，电磁铁线圈和衔铁的电阻忽略不计，指示灯的电压与电流的变化规律如表所示：
电压/V … 0.5 1.2 2.0 3.0 4.0 5.0 5.5 …
电流/A … 0.08 0.12 0.18 0.26 0.34 0.42 0.46 …
(1)若让左转、右转指示灯同时工作，转向开关应与触点 ________ (选填“1和2”“2和3”“3和4”或“4和5”) 接通。
(2)当转向开关与触点“2和3”接通时，右转指示灯两端实际电压U灯随时间t变化规律如图乙所示，已知当右转指示灯微弱发光时，右转指示灯的功率与定值电阻R0的功率之比是1∶4，求定值电阻R0的阻值。
(3)右转指示灯交替闪烁工作15 s时，求指示灯和R0消耗的电能分别是多少？
【答案及解析】(1) 3 和 4
(2)当转向开关与触点“2和3”接通时，右转指示灯与R0串联接入电路中，电流相同，右转指示灯的功率与定值电阻R0的功率之比是1∶4，
根据P＝UI可知，右转指示灯与定值电阻R0的电压之比：
UL∶U0＝∶＝PL∶P0＝1∶4，U＝UL＋U0＝6V，
则UL＝1.2V，U0＝4.8V；由
表格可知，当灯泡两端电压为1.2V时，灯泡的电流为0.12A，
由欧姆定律可知R0的阻值：R0＝＝＝40Ω。
(3)由图乙可知，右转指示灯交替闪烁工作15s内，亮、暗发光的时间分别为t1＝5s、t2＝10s；消耗的电能分别是：
W1＝Pt1＝3W×5s＝15J；W2＝ULIt2＝1.2V×0.12A×10s＝1.44J；
灯消耗的总电能：W＝W1＋W2＝15J＋1.44J＝16.44J；
灯泡正常发光时，R0不工作，灯泡发光较暗时，R0工作，故15s内R0工作的时间为t＝10s，则R0消耗的电能：W0＝U0It2＝4.8V×0.12A×10s＝5.76J。
