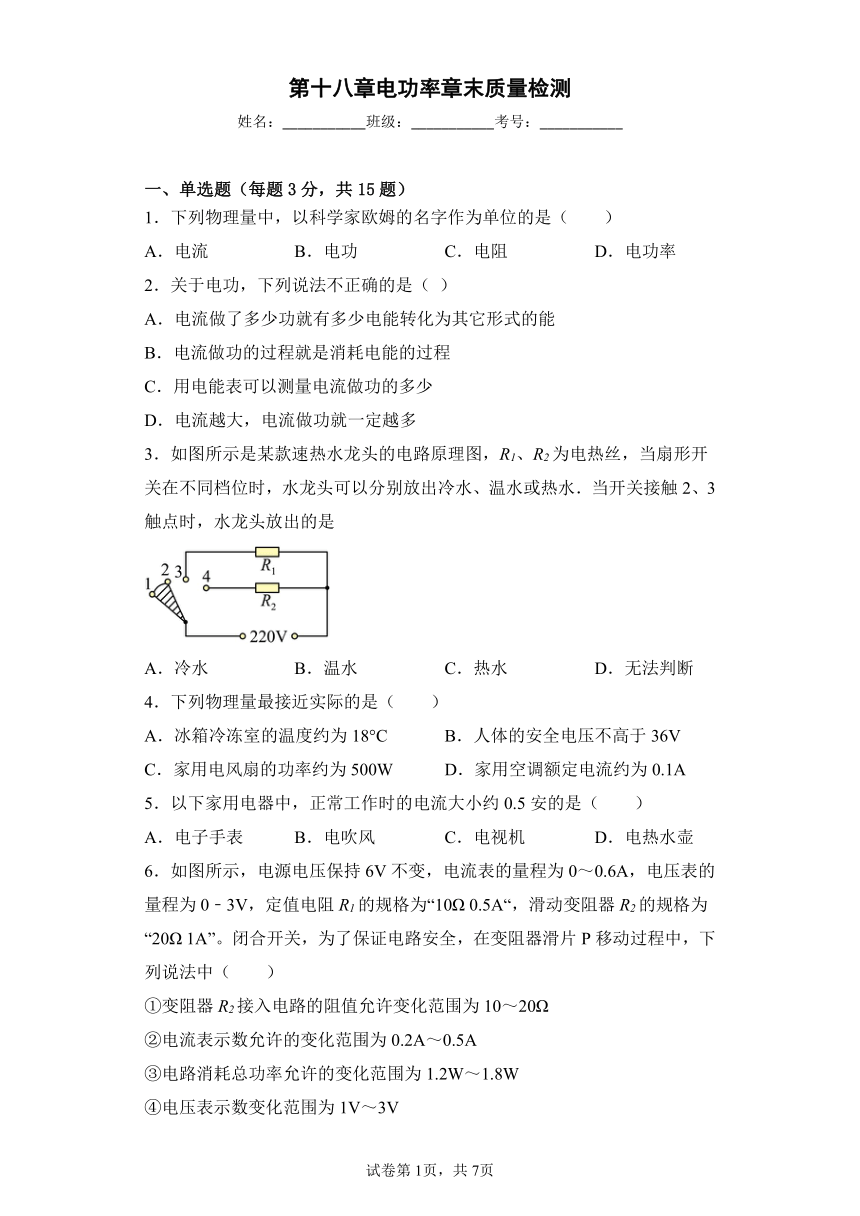

第十八章电功率章末质量检测
姓名：___________班级：___________考号：___________
一、单选题（每题3分，共15题）
1．下列物理量中，以科学家欧姆的名字作为单位的是（　　）
A．电流 B．电功 C．电阻 D．电功率
2．关于电功，下列说法不正确的是（ ）
A．电流做了多少功就有多少电能转化为其它形式的能
B．电流做功的过程就是消耗电能的过程
C．用电能表可以测量电流做功的多少
D．电流越大，电流做功就一定越多
3．如图所示是某款速热水龙头的电路原理图，R1、R2为电热丝，当扇形开关在不同档位时，水龙头可以分别放出冷水、温水或热水．当开关接触2、3触点时，水龙头放出的是
A．冷水 B．温水 C．热水 D．无法判断
4．下列物理量最接近实际的是（　　）
A．冰箱冷冻室的温度约为18°C B．人体的安全电压不高于36V
C．家用电风扇的功率约为500W D．家用空调额定电流约为0.1A
5．以下家用电器中，正常工作时的电流大小约0.5安的是（　　）
A．电子手表 B．电吹风 C．电视机 D．电热水壶
6．如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0﹣3V，定值电阻R1的规格为“10Ω 0.5A“，滑动变阻器R2的规格为“20Ω 1A”。闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法中（　　）
①变阻器R2接入电路的阻值允许变化范围为10～20Ω
②电流表示数允许的变化范围为0.2A～0.5A
③电路消耗总功率允许的变化范围为1.2W～1.8W
④电压表示数变化范围为1V～3V
A．只有①③正确 B．只有②④正确 C．只有①④正确 D．只有③④正确

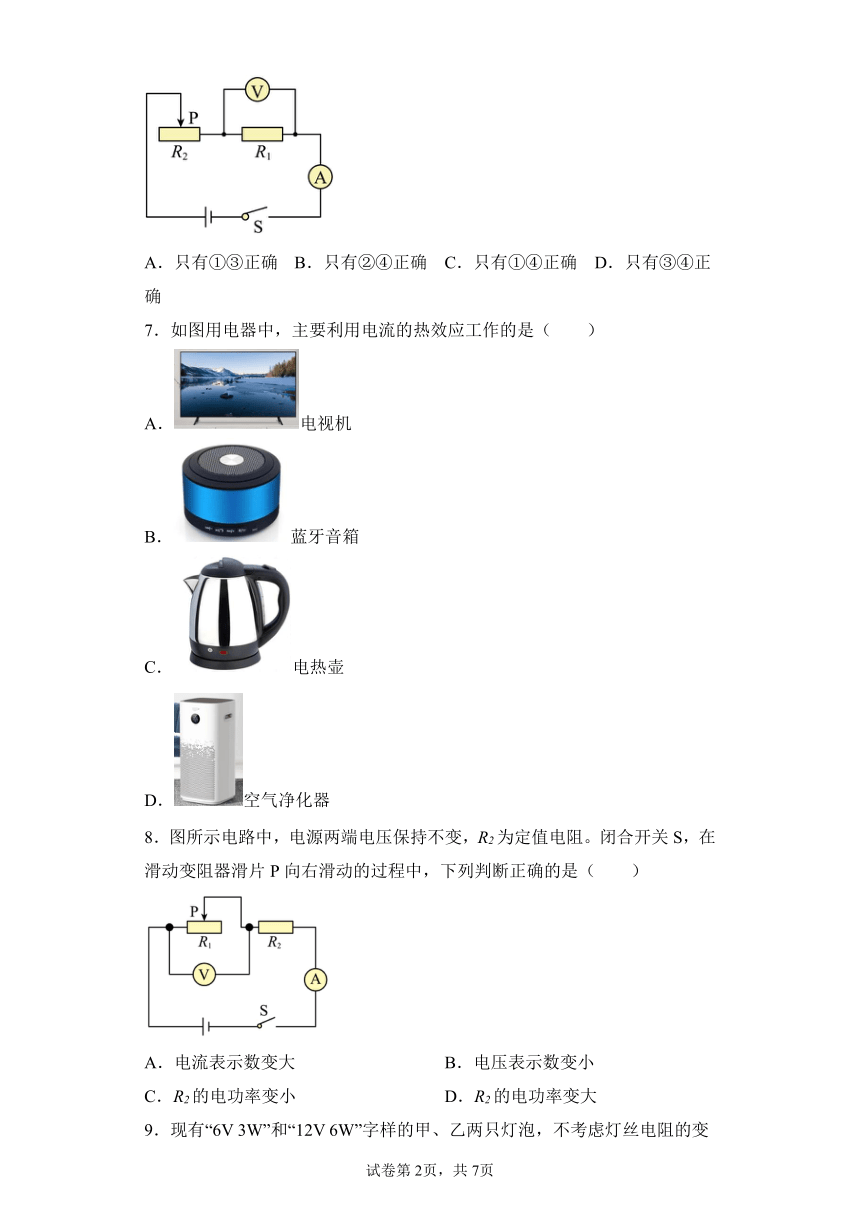

7．如图用电器中，主要利用电流的热效应工作的是（　　）
A．电视机
B．蓝牙音箱
C．电热壶
D．空气净化器
8．图所示电路中，电源两端电压保持不变，R2为定值电阻。闭合开关S，在滑动变阻器滑片P向右滑动的过程中，下列判断正确的是（　　）
A．电流表示数变大 B．电压表示数变小
C．R2的电功率变小 D．R2的电功率变大
9．现有“6V 3W”和“12V 6W”字样的甲、乙两只灯泡，不考虑灯丝电阻的变化，下列说法正确的是（　　）
A．通电时间相同时，甲灯泡消耗的电能一定比乙灯泡少
B．通电时间相同时，电流通过乙灯泡比甲灯泡做功一定快
C．两只灯泡串联工作时，甲灯泡产生的热量一定比乙灯泡少
D．两只灯泡并联工作时，干路中允许通过的最大电流为1A

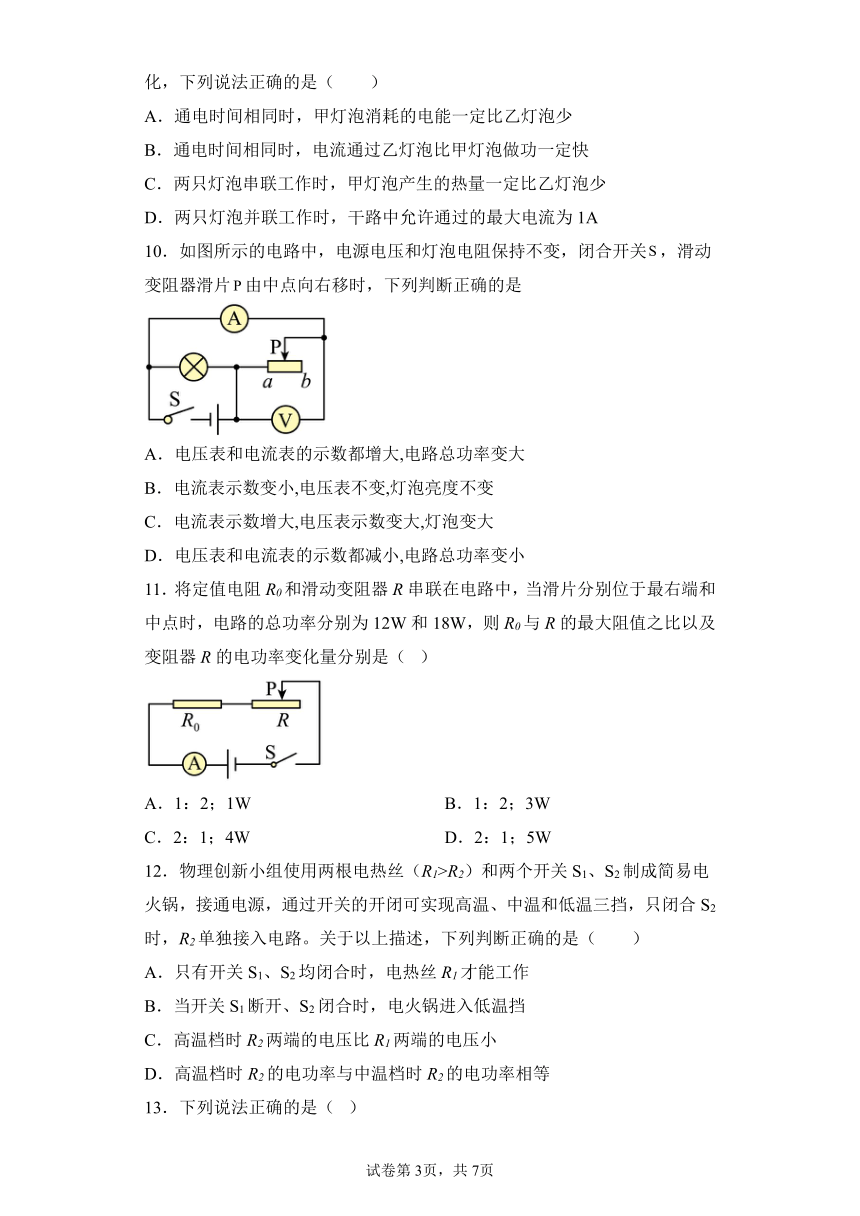

10．如图所示的电路中，电源电压和灯泡电阻保持不变，闭合开关，滑动变阻器滑片由中点向右移时，下列判断正确的是
A．电压表和电流表的示数都增大,电路总功率变大
B．电流表示数变小,电压表不变,灯泡亮度不变
C．电流表示数增大,电压表示数变大,灯泡变大
D．电压表和电流表的示数都减小,电路总功率变小
11．将定值电阻R0和滑动变阻器R串联在电路中，当滑片分别位于最右端和中点时，电路的总功率分别为12W和18W，则R0与R的最大阻值之比以及变阻器R的电功率变化量分别是（ ）
A．1：2；1W B．1：2；3W
C．2：1；4W D．2：1；5W
12．物理创新小组使用两根电热丝（R1>R2）和两个开关S1、S2制成简易电火锅，接通电源，通过开关的开闭可实现高温、中温和低温三挡，只闭合S2时，R2单独接入电路。关于以上描述，下列判断正确的是（　　）
A．只有开关S1、S2均闭合时，电热丝R1才能工作
B．当开关S1断开、S2闭合时，电火锅进入低温挡
C．高温档时R2两端的电压比R1两端的电压小
D．高温档时R2的电功率与中温档时R2的电功率相等
13．下列说法正确的是（ ）
A．电压是使自由电荷定向移动形成电流的原因
B．电流做功越快的用电器，消耗的电能也一定越多
C．用丝绸摩擦过的玻璃棒带正电，说明玻璃棒对电子的束缚能力强
D．电阻是导体本身的特性，与通过导体的电流成反比，与导体两端的电压成正比

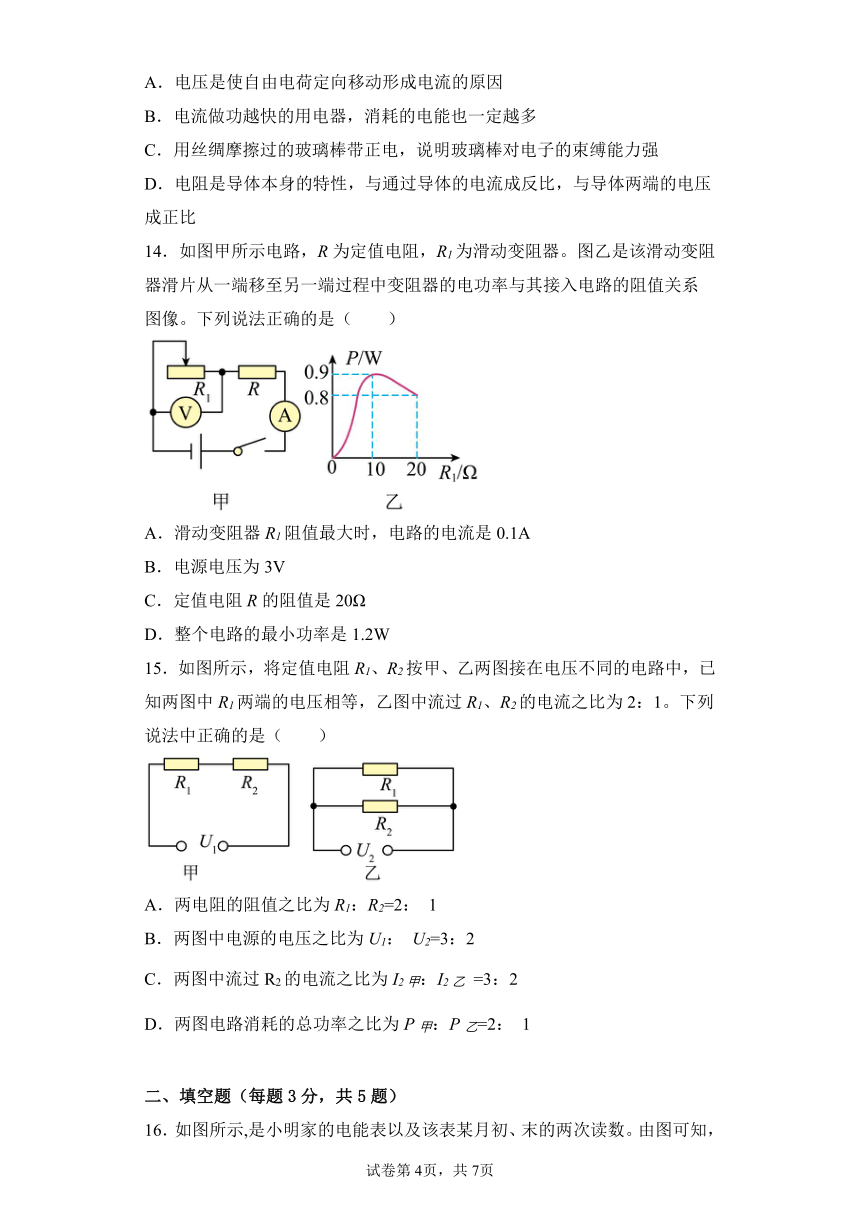

14．如图甲所示电路，R为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其接入电路的阻值关系图像。下列说法正确的是（　　）
A．滑动变阻器R1阻值最大时，电路的电流是0.1A
B．电源电压为3V
C．定值电阻R的阻值是20Ω
D．整个电路的最小功率是1.2W
15．如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。下列说法中正确的是（　　）
A．两电阻的阻值之比为R1：R2=2： 1
B．两图中电源的电压之比为U1： U2=3：2
C．两图中流过R2的电流之比为I2甲：I2乙 =3：2
D．两图电路消耗的总功率之比为P甲：P乙=2： 1
二、填空题（每题3分，共5题）

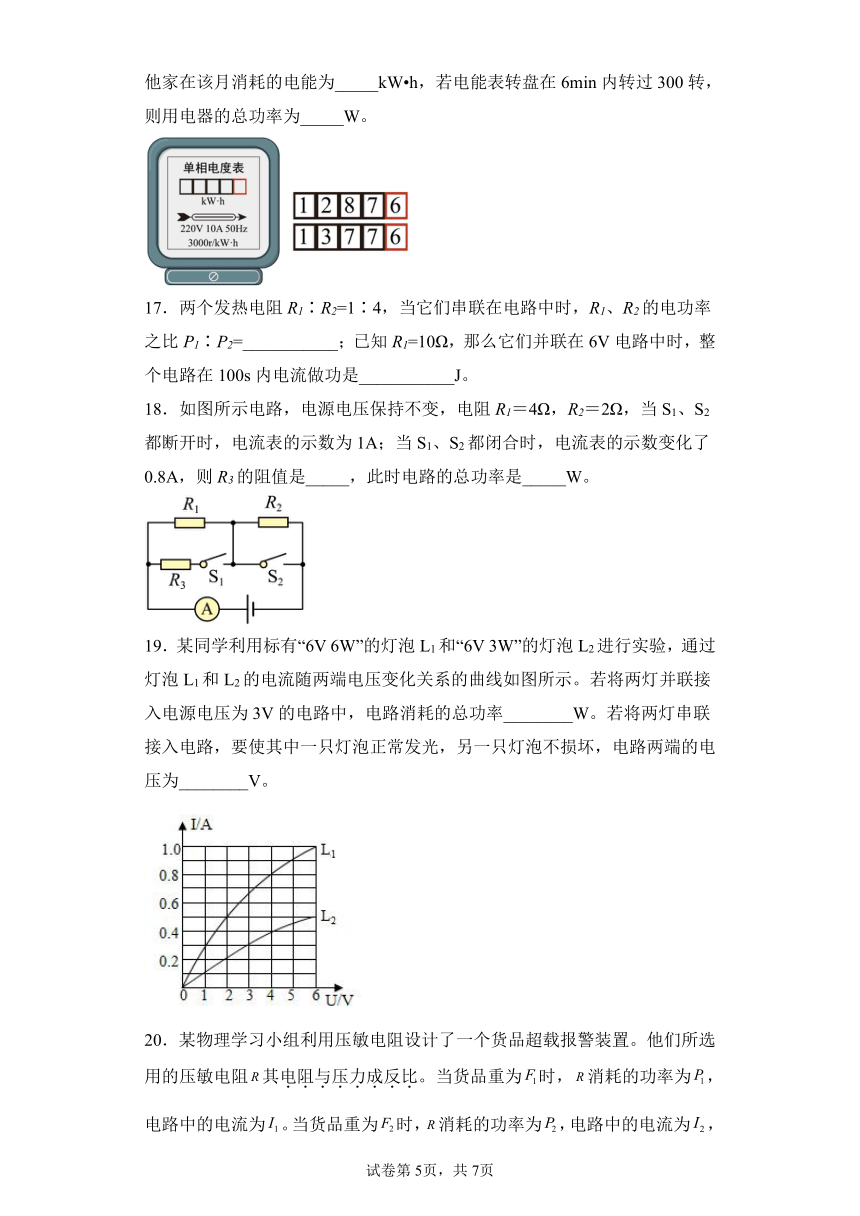

16．如图所示,是小明家的电能表以及该表某月初、末的两次读数。由图可知，他家在该月消耗的电能为_____kW h，若电能表转盘在6min内转过300转，则用电器的总功率为_____W。
17．两个发热电阻R1∶R2=1∶4，当它们串联在电路中时，R1、R2的电功率之比P1∶P2=___________；已知R1=10Ω，那么它们并联在6V电路中时，整个电路在100s内电流做功是___________J。
18．如图所示电路，电源电压保持不变，电阻R1＝4Ω，R2＝2Ω，当S1、S2都断开时，电流表的示数为1A；当S1、S2都闭合时，电流表的示数变化了0.8A，则R3的阻值是_____，此时电路的总功率是_____W。
19．某同学利用标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验，通过灯泡L1和L2的电流随两端电压变化关系的曲线如图所示。若将两灯并联接入电源电压为3V的电路中，电路消耗的总功率________W。若将两灯串联接入电路，要使其中一只灯泡正常发光，另一只灯泡不损坏，电路两端的电压为________V。
20．某物理学习小组利用压敏电阻设计了一个货品超载报警装置。他们所选用的压敏电阻其电阻与压力成反比。当货品重为时，消耗的功率为，电路中的电流为。当货品重为时，消耗的功率为，电路中的电流为，电压表的示数为，此时报警器开始发出报警信号。已知，。则________；当货品重为 时，电压表的示数比放置重为的货品时增大了，消耗的功率为，则发出报警信号时，消耗的功率________。
三、实验题（每题10分，共2题））
21．如图所示为“探究电流通过导体产生的热量跟_______的关系”的实验装置。串联电路可保证通电时间和_____相同，实验中用U形管内液面高度差的大小来反映电流通过导体产生热量的多少，这种方法叫_______（选填“控制变量”或“转换”）法。通电一段时间后，左侧容器内空气吸收的热量比右侧的_______（选填“多”或“少”）。
22．小明利用图甲所示的电路测量额定电压为2.5V的小灯泡L的额定功率。
（1）图甲中有一根线连接错误，请在这根线上打“×”，并在图中改正；( )
（2）改正电路后，闭合开关，移动滑片P至某位置时，电压表示数为2V，为测额定功率，应将滑片P向______（选填“A”或“B”）端移动，当小灯泡L正常发光时，电流表示数如图乙所示，为______A，则小灯泡L的额定功率为______W。实际测量时，电压表有示数，电流表无示数，灯泡L不亮，则可能的故障是______；
（3）小明从图甲中的器材、若干开关及导线中，选择合适器材，连成了图丙所示的电路，利用小灯泡L的额定电压和额定电流，测出了定值电阻Rx的阻值（约为10Ω）。请在虚线框内补上三个元件的符号，使电路完整，实验操作方便。( )
四、计算题（每题10分，共2题）
23．接在家庭电路上的一盏灯在20min内消耗的电能是2.4×104J，求这盏灯的电功率和通过灯丝的电流。
24．如图所示的电路中，电源电压为18V且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10Ω。闭合开关S，电流表的示数为0.5A，求：
（1）电阻R1两端的电压；
（2）此时电阻R2在10min内产生的热量；
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10V，求滑动变阻器R2连入电路的取值范围。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．D
3．B
4．B
5．C
6．A
7．C
8．C
9．C
10．B
11．A
12．D
13．A
14．D
15．D
16． 90 1000
17． 1∶4 450
18． 20Ω 10.8
19． 3 8
20． 3:5 1.25
21． 电阻 电流 转换 少
22． A 0.3 0.75 灯泡L断路
23．20W，0.91A
24．（1）5V；（2）3900J；（3）8 ≤R2≤35
