第十九章 《生活用电》单元测试题 （有答案）2022-2023学年人教版九年级物理

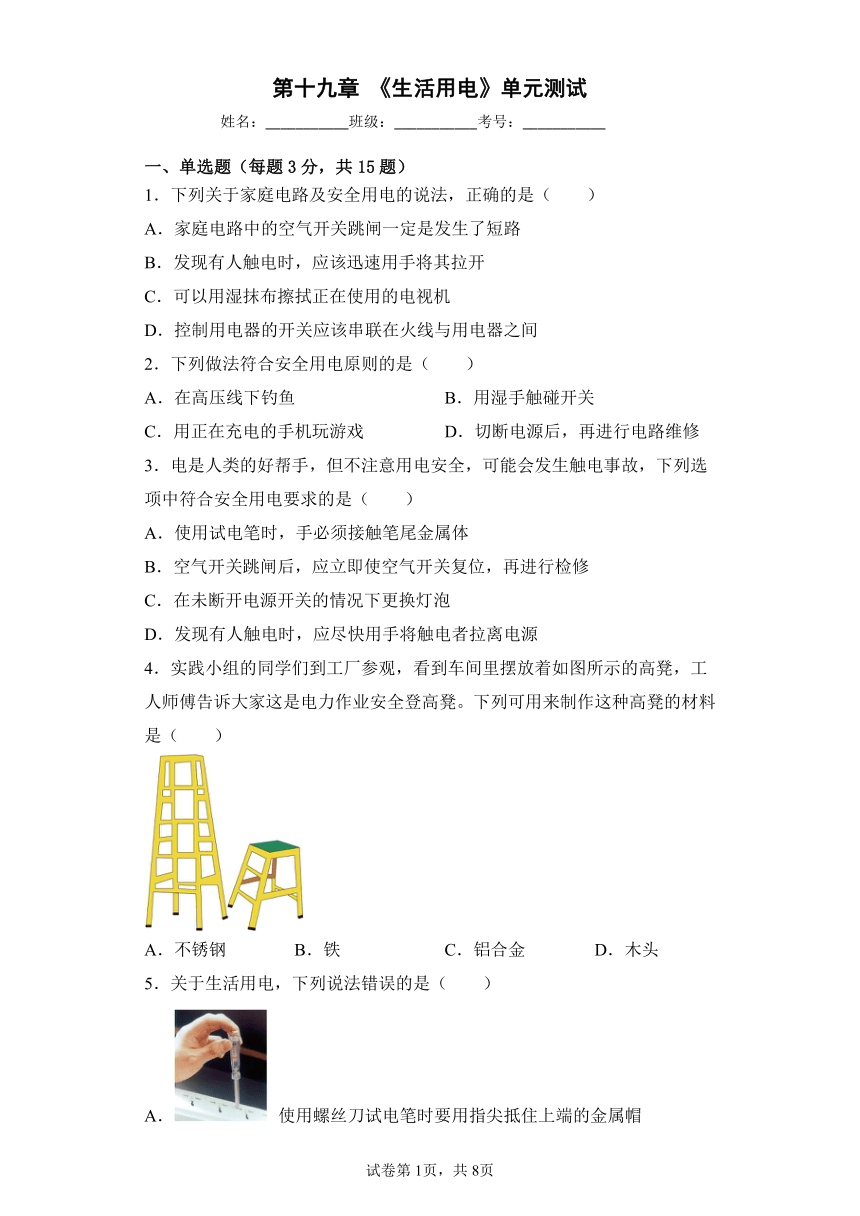

《生活用电》单元测试
姓名：___________班级：___________考号：___________
一、单选题（每题3分，共15题）
1．下列关于家庭电路及安全用电的说法，正确的是（　　）
A．家庭电路中的空气开关跳闸一定是发生了短路
B．发现有人触电时，应该迅速用手将其拉开
C．可以用湿抹布擦拭正在使用的电视机
D．控制用电器的开关应该串联在火线与用电器之间
2．下列做法符合安全用电原则的是（　　）
A．在高压线下钓鱼 B．用湿手触碰开关
C．用正在充电的手机玩游戏 D．切断电源后，再进行电路维修
3．电是人类的好帮手，但不注意用电安全，可能会发生触电事故，下列选项中符合安全用电要求的是（　　）
A．使用试电笔时，手必须接触笔尾金属体
B．空气开关跳闸后，应立即使空气开关复位，再进行检修
C．在未断开电源开关的情况下更换灯泡
D．发现有人触电时，应尽快用手将触电者拉离电源
4．实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉大家这是电力作业安全登高凳。下列可用来制作这种高凳的材料是（　　）
A．不锈钢 B．铁 C．铝合金 D．木头

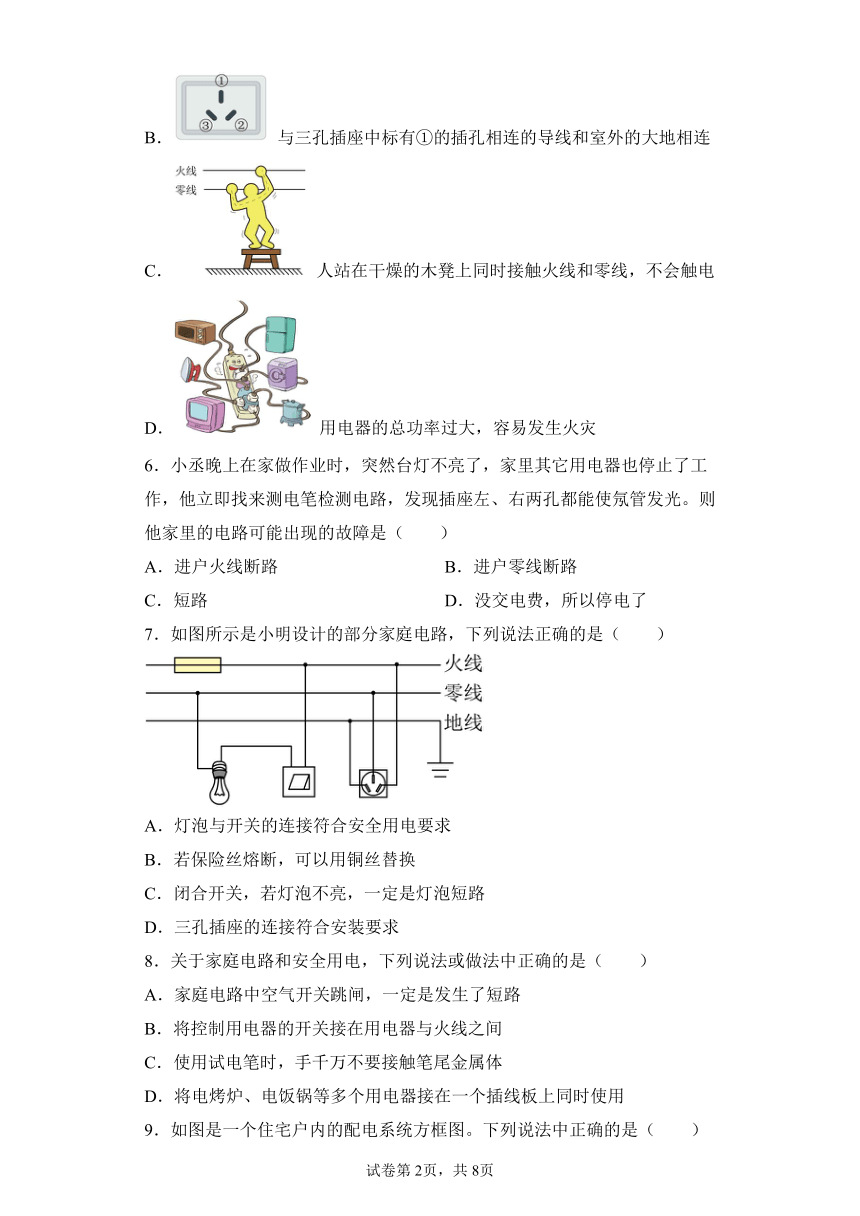

5．关于生活用电，下列说法错误的是（　　）
A． 使用螺丝刀试电笔时要用指尖抵住上端的金属帽
B． 与三孔插座中标有①的插孔相连的导线和室外的大地相连
C． 人站在干燥的木凳上同时接触火线和零线，不会触电
D． 用电器的总功率过大，容易发生火灾
6．小丞晚上在家做作业时，突然台灯不亮了，家里其它用电器也停止了工作，他立即找来测电笔检测电路，发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是（　　）
A．进户火线断路 B．进户零线断路
C．短路 D．没交电费，所以停电了
7．如图所示是小明设计的部分家庭电路，下列说法正确的是（　　）
A．灯泡与开关的连接符合安全用电要求
B．若保险丝熔断，可以用铜丝替换
C．闭合开关，若灯泡不亮，一定是灯泡短路
D．三孔插座的连接符合安装要求
8．关于家庭电路和安全用电，下列说法或做法中正确的是（　　）
A．家庭电路中空气开关跳闸，一定是发生了短路
B．将控制用电器的开关接在用电器与火线之间
C．使用试电笔时，手千万不要接触笔尾金属体
D．将电烤炉、电饭锅等多个用电器接在一个插线板上同时使用

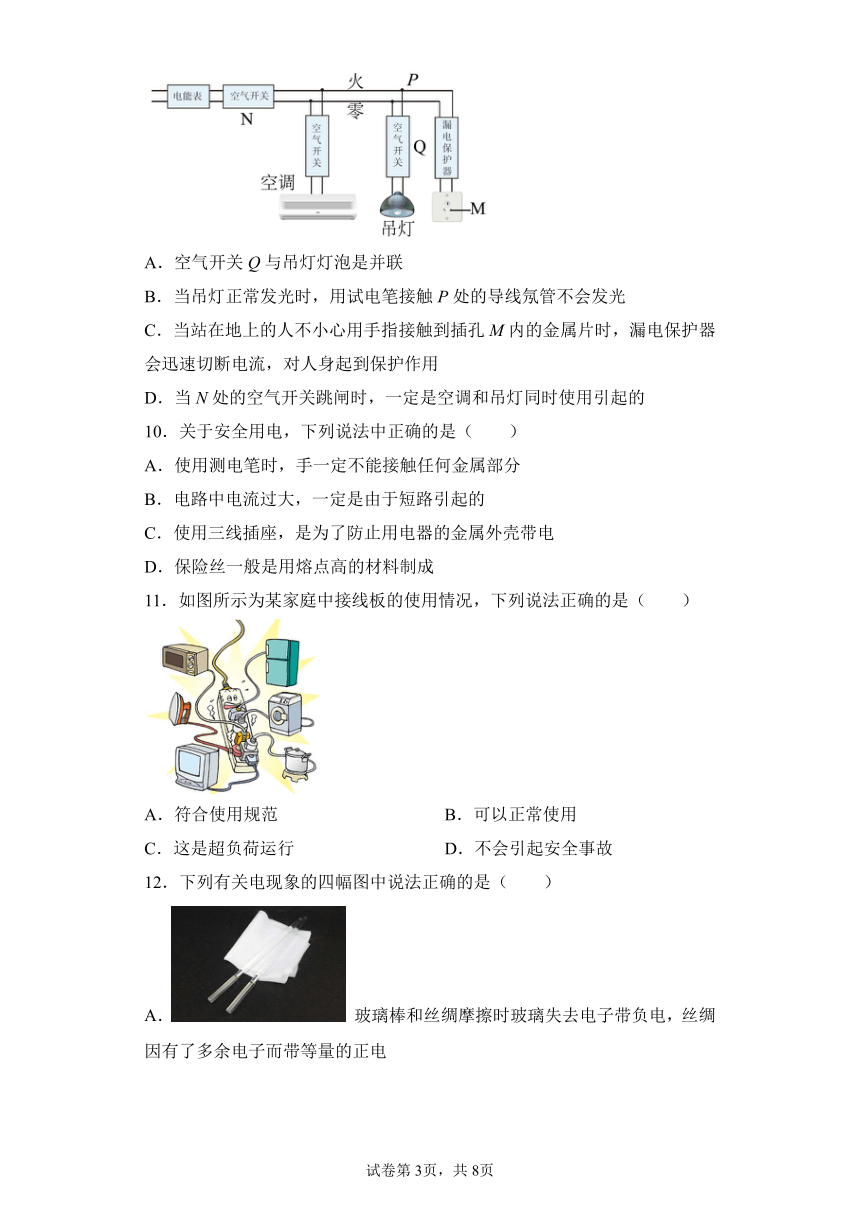

9．如图是一个住宅户内的配电系统方框图。下列说法中正确的是（　　）
A．空气开关Q与吊灯灯泡是并联
B．当吊灯正常发光时，用试电笔接触P处的导线氖管不会发光
C．当站在地上的人不小心用手指接触到插孔M内的金属片时，漏电保护器会迅速切断电流，对人身起到保护作用
D．当N处的空气开关跳闸时，一定是空调和吊灯同时使用引起的
10．关于安全用电，下列说法中正确的是（　　）
A．使用测电笔时，手一定不能接触任何金属部分
B．电路中电流过大，一定是由于短路引起的
C．使用三线插座，是为了防止用电器的金属外壳带电
D．保险丝一般是用熔点高的材料制成
11．如图所示为某家庭中接线板的使用情况，下列说法正确的是（　　）
A．符合使用规范 B．可以正常使用
C．这是超负荷运行 D．不会引起安全事故

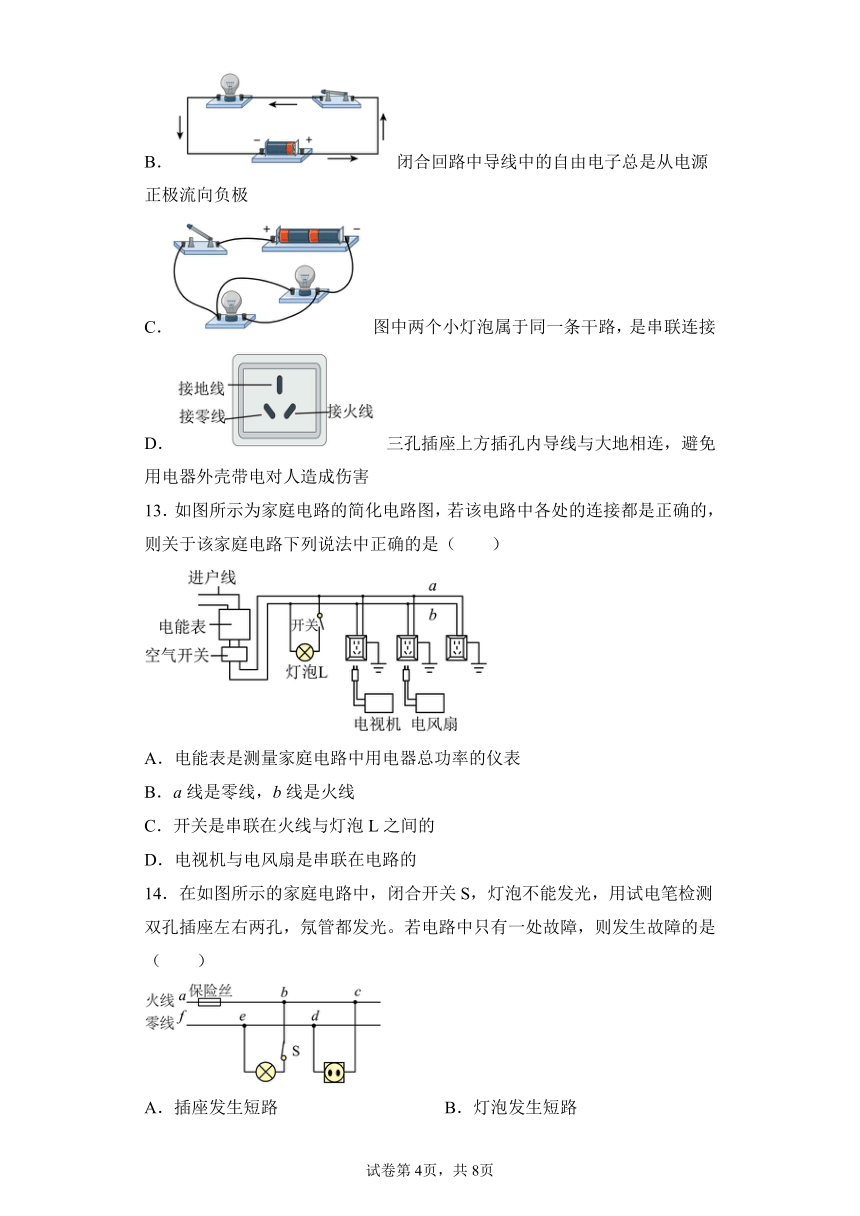

12．下列有关电现象的四幅图中说法正确的是（　　）
A． 玻璃棒和丝绸摩擦时玻璃失去电子带负电，丝绸因有了多余电子而带等量的正电
B． 闭合回路中导线中的自由电子总是从电源正极流向负极
C． 图中两个小灯泡属于同一条干路，是串联连接
D． 三孔插座上方插孔内导线与大地相连，避免用电器外壳带电对人造成伤害
13．如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（　　）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路的
14．在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（　　）
A．插座发生短路 B．灯泡发生短路
C．de间断路 D．ef间断路

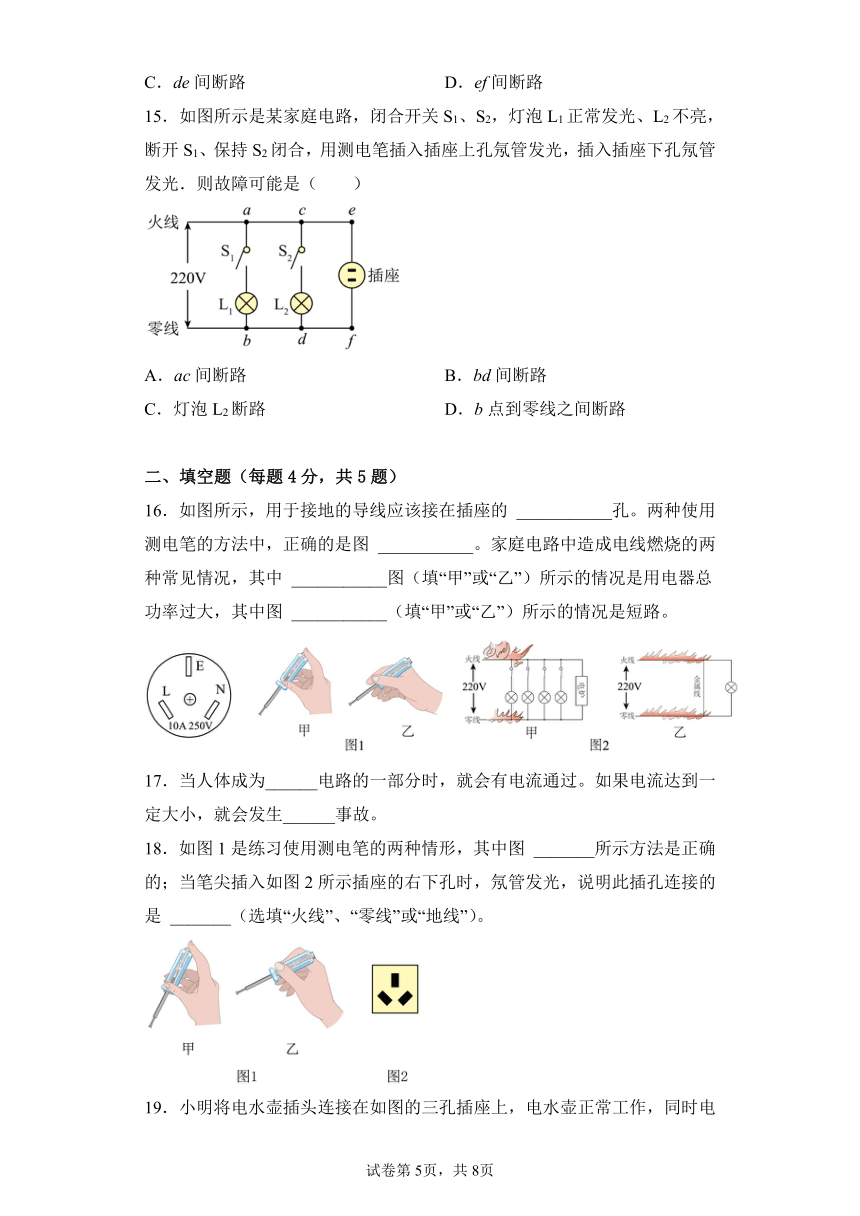

15．如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（　　）
A．ac间断路 B．bd间断路
C．灯泡L2断路 D．b点到零线之间断路
二、填空题（每题4分，共5题）
16．如图所示，用于接地的导线应该接在插座的 ___________孔。两种使用测电笔的方法中，正确的是图 ___________。家庭电路中造成电线燃烧的两种常见情况，其中 ___________图（填“甲”或“乙”）所示的情况是用电器总功率过大，其中图 ___________（填“甲”或“乙”）所示的情况是短路。
17．当人体成为______电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生______事故。
18．如图1是练习使用测电笔的两种情形，其中图 _______所示方法是正确的；当笔尖插入如图2所示插座的右下孔时，氖管发光，说明此插孔连接的是 _______（选填“火线”、“零线”或“地线”）。
19．小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，同时电水壶金属外壳与_____相连，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是_____，之后，小明成功地排除了故障．
20．家庭电路中，电热水壶应与其他家用电器________联。若用电热水壶加热0.8kg的水，使其温度从30℃升高到80℃，则水吸收的热量是________J。此过程中，电热水壶实际消耗的电能_________（选填“大于”“等于”或“小于”）水吸收的热量。[c水=4.2×103J/（kg·℃）]
三、实验题（每题10分，共2题）
21．小丽同学家的卫生间将要改造，她利用学过的物理知识边思考、边探究。
（1）为防止扳动开关造成触电事故，她为家用浴霸（两个既可照明又可取暖的灯，其额定电压均为220V）设计了一个温度自动控制装置，如图甲所示。请将两灯连入电路中。_______
（2）洗澡时，涉及很多物理知识，小丽总结了一些物理知识，其中正确的是_____
A．热水器可以使用两孔插座，无需三孔插座
B．洗澡时，房间的玻璃镜面没有产生雾气，是因为镜面带有降温功能
C．搓背用的洗澡巾表面粗糙是为了增大弹性
D．浴室内的照明灯用玻璃罩密封，是避免液化的水膜导电，造成人体触电事故
（3）小丽准备购买一个草坪式浴室防滑垫，它是由柔软的PVC材料制成，其正面为仿草坪式设计，背面有许多小吸盘，如图乙所示，正面是通过增大接触面的粗糙程度增大脚与垫之间的摩擦力：背面则是利用_____产生的较大压力来增大垫与地之间的摩擦力，两者并举从而达到理想的防滑效果。
（4）小丽想自制一个简易淋浴器，如图丙所示，其“混合器”其实就是一个可以调节横截面积大小的“三通”，当凉水从水龙头流经混合器时，热水会自动从热水壶中上升与凉水混合流到喷头洒出。热水会自动从热水壶中上升的原理是_____。在热水和凉水的温度均保持不变的情况下，如果要使喷头喷出的水温升高，应如何调节“混合器”_____。
22．为了直观的认识短路的危害，某实验小组设计了如下实验。
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0~5A档）。
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路；
（2）当S闭合时，灯泡______（填“发光”或“不发光”）；
（3）断开S，在BD间接一粗铜丝，当闭合S的瞬间，你将会观察到_________。
A．电流表指针迅速摆动较大的幅度，保险丝熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不发光
四、计算题（15分）
23．盛夏酷暑，妈妈为了让小明在考试前有一个更舒适的学习环境，特地在他的房间安装了一台冷热两用的空调。这台空调说明书中的主要数据如下表所示。
（1）空调工作时应选用图中的___________孔插座。
（2）空调正常制冷时电流是多大？( )
（3）连续正常制冷30 min消耗多少kW·h的电能？( )
额定电压 220 V
频率 50 Hz
额定制冷功率 1 400 W
额定制热功率 1 800 W
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
2．D
3．A
4．D
5．C
6．B
7．A
8．B
9．C
10．C
11．C
12．D
13．C
14．D
15．B
16． E 甲 甲 乙
17． 闭合 触电
18． 甲 火线
19． 大地 台灯所在的支路开路
20． 并 大于
21． D 大气压 流体流速大的地方压强小 减小混合器的横截面积
22． 发光 A
23． 三 6.36A 0.7kW·h
