2023浙江中考科学一轮复习（基础版）
第15讲　光的折射

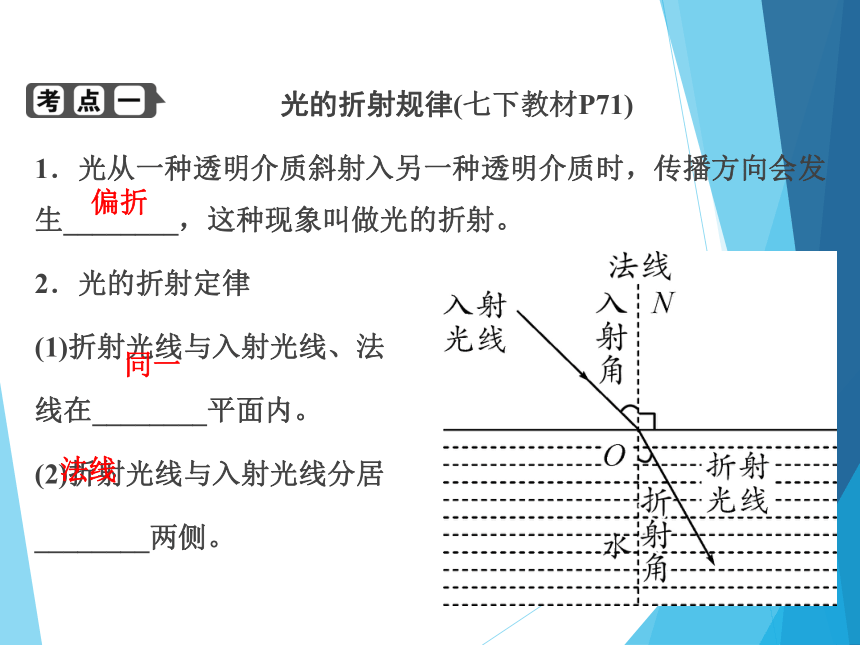

光的折射规律(七下教材P71)
1．光从一种透明介质斜射入另一种透明介质时，传播方向会发生________，这种现象叫做光的折射。
2．光的折射定律
(1)折射光线与入射光线、法
线在________平面内。
(2)折射光线与入射光线分居
________两侧。
偏折
同一
法线

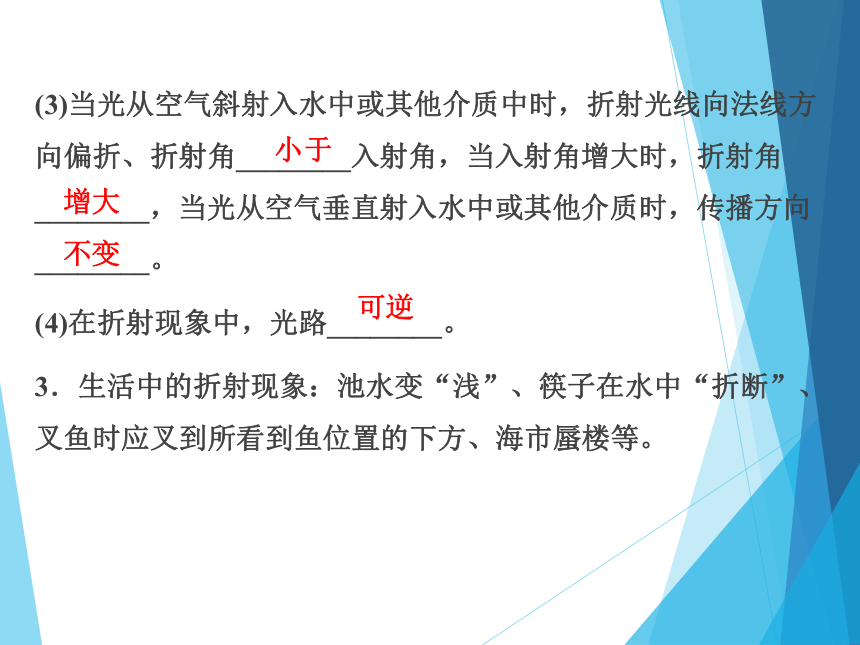

(3)当光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折、折射角________入射角，当入射角增大时，折射角________，当光从空气垂直射入水中或其他介质时，传播方向________。
(4)在折射现象中，光路________。
3．生活中的折射现象：池水变“浅”、筷子在水中“折断”、叉鱼时应叉到所看到鱼位置的下方、海市蜃楼等。
小于
增大
不变
可逆

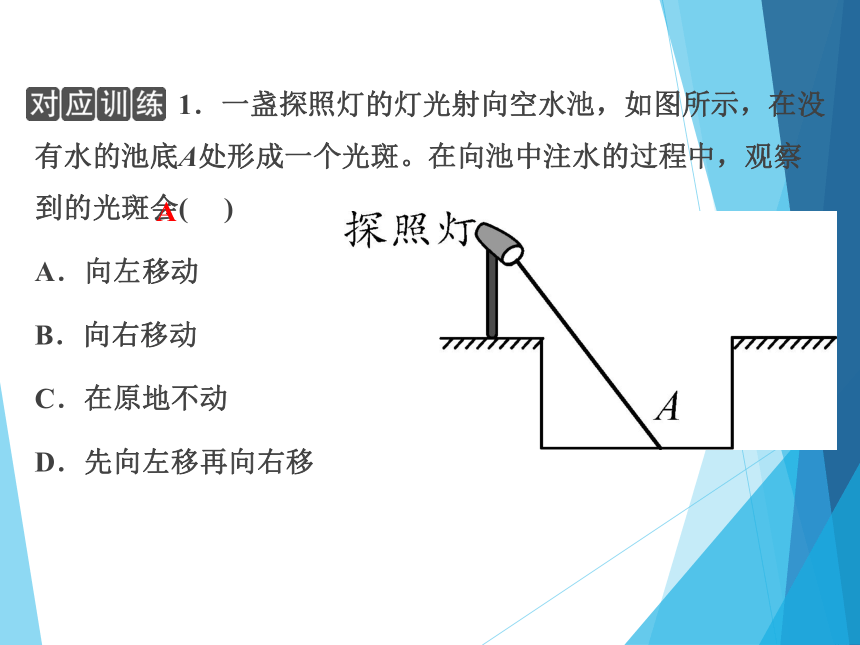

1．一盏探照灯的灯光射向空水池，如图所示，在没有水的池底A处形成一个光斑。在向池中注水的过程中，观察到的光斑会( )
A．向左移动
B．向右移动
C．在原地不动
D．先向左移再向右移
A
人眼球的作用(七下教材P78)
1．凸透镜和凹透镜
会聚
发散
凸透镜 凹透镜
结构 中间厚、边缘薄 中间薄、边缘厚
图示
性质 对光起________作用，有实焦点 对光有________作用，有虚焦点
特点 能成实像和虚像 只能成虚像
2.眼球折光系统
眼球的折光系统其作用相当于凸透镜，其中起主要作用的是__________，视网膜相当于光屏。
3．近视眼
晶状体太厚，折光能力太强，成像于视网膜______。近视眼应当用______透镜来矫正。
晶状体
前
凹

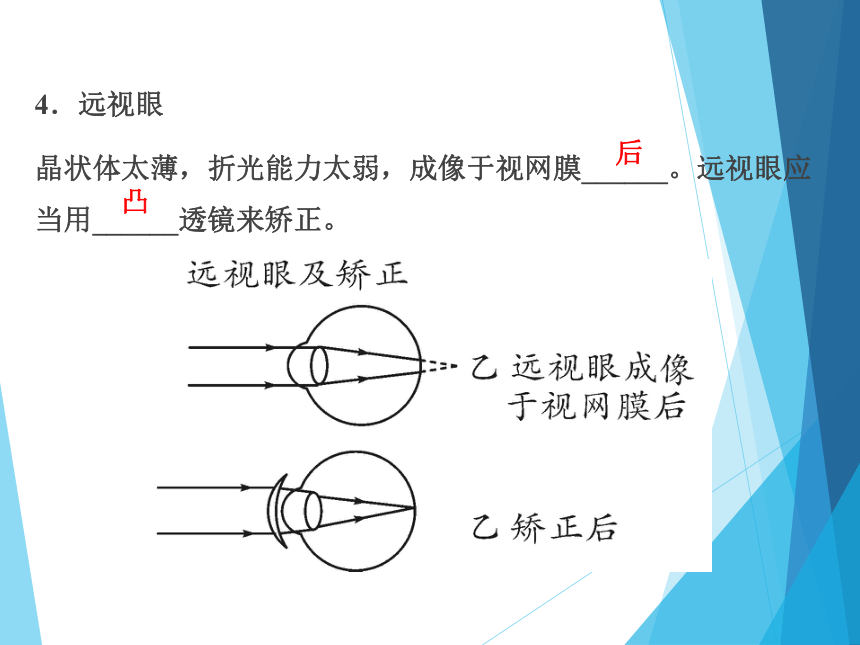

4．远视眼
晶状体太薄，折光能力太弱，成像于视网膜______。远视眼应当用______透镜来矫正。
后
凸

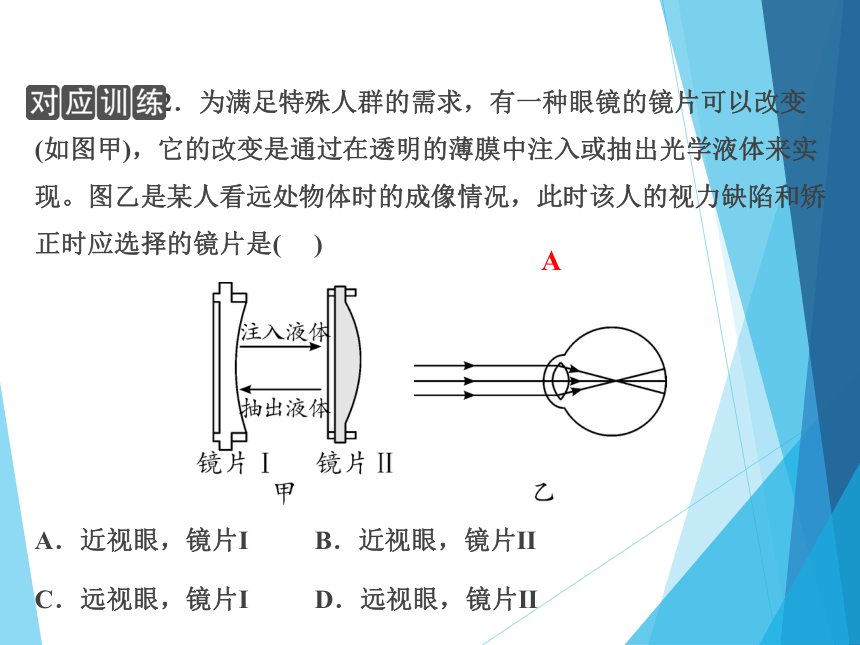

2．为满足特殊人群的需求，有一种眼镜的镜片可以改变(如图甲)，它的改变是通过在透明的薄膜中注入或抽出光学液体来实现。图乙是某人看远处物体时的成像情况，此时该人的视力缺陷和矫正时应选择的镜片是( )
A．近视眼，镜片Ⅰ B．近视眼，镜片Ⅱ
C．远视眼，镜片Ⅰ D．远视眼，镜片Ⅱ
A
凸透镜成像规律(七下教材P76)

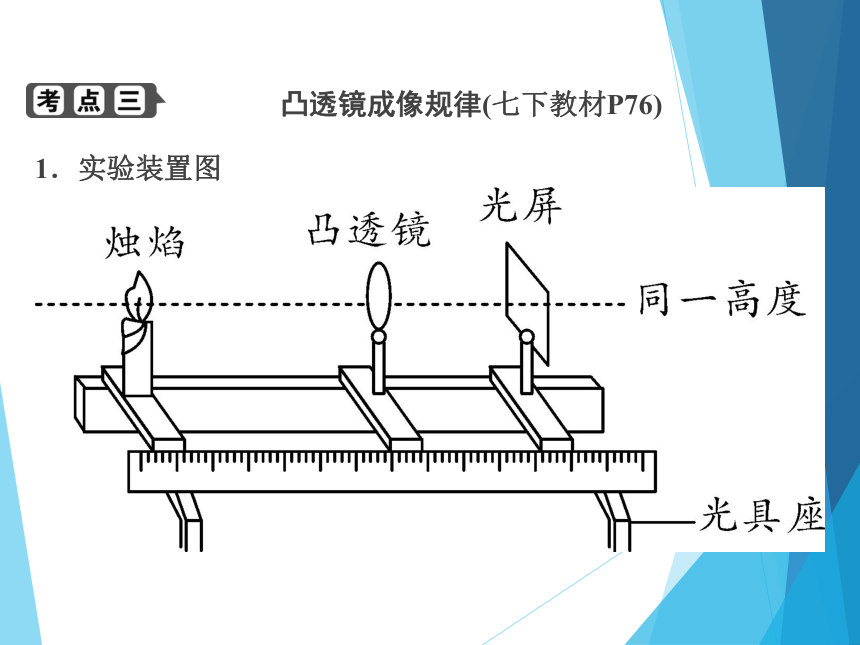

1．实验装置图

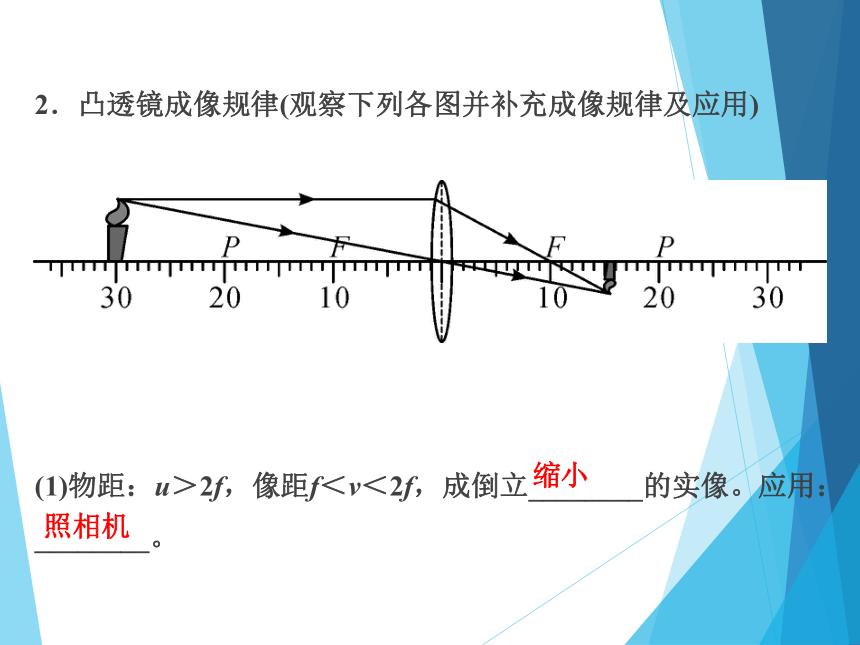

2．凸透镜成像规律(观察下列各图并补充成像规律及应用)
(1)物距：u＞2f，像距f＜v＜2f，成倒立________的实像。应用：________。
缩小
照相机

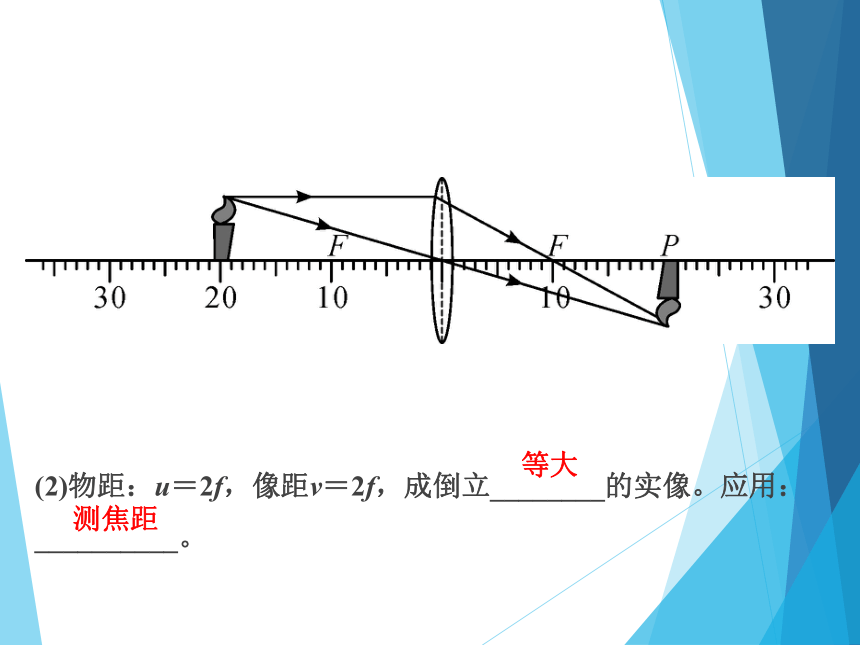

(2)物距：u＝2f，像距v＝2f，成倒立________的实像。应用：__________。
等大
测焦距

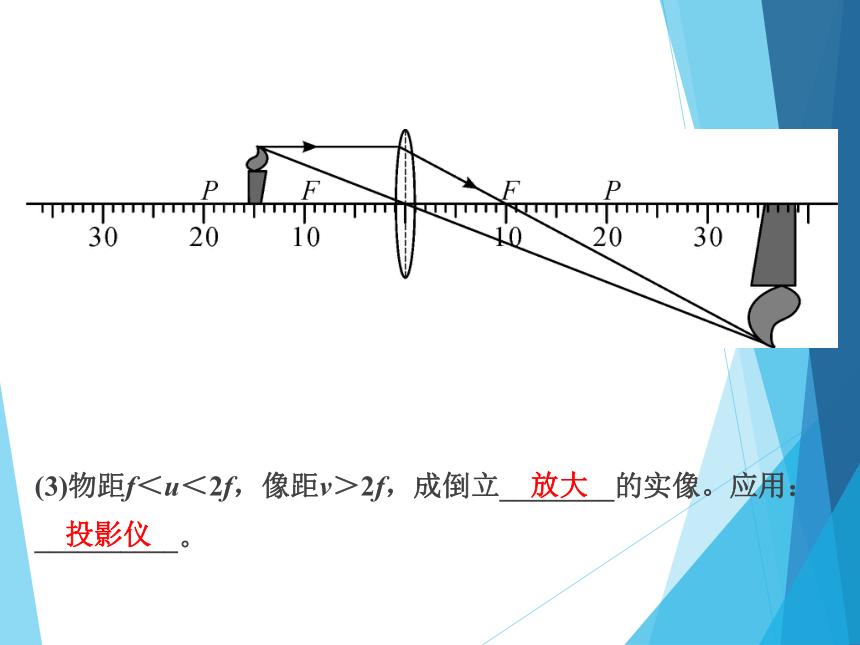

(3)物距f＜u＜2f，像距v＞2f，成倒立________的实像。应用：__________。
放大
投影仪
(4)物距u＝f，不成像。
(5)物距u＜f，成________、________的________。应用：放大镜。
正立
放大
虚像
3．人眼球的成像特点
因为观察的物体在两倍焦距以外，所以在视网膜上成倒立、缩小的实像。
【记忆口诀】
一倍焦距分虚实；二倍焦距分大小；成实像，物近像远像变大，成虚像，物近像近像变小；虚像正立实像倒。这一规律要牢记。
3．(2022，北京)小京通过焦距
为10 cm的凸透镜看到了提示牌上“关灯”
两字放大的像，如图所示。下列说法正确
的是( )
A．“关灯”两字放大的像是实像
B．提示牌上“关灯”两字在凸透镜的焦点上
C．提示牌上“关灯”两字到凸透镜的距离小于10 cm
D．提示牌上“关灯”两字到凸透镜的距离大于20 cm
C
4．(2022，绍兴)如图，小敏在家中做凸透
镜成像实验，墙上出现一个倒立缩小清晰
的像。下列说法正确的是( )
A．墙上所成的烛焰像是虚像
B.手和透镜的影子是光的反射形成的
C．若透镜不动，蜡烛远离透镜，手和透镜的影子大小不变
D．若蜡烛不动，透镜靠近蜡烛，能再次呈现清晰的烛焰像
D
凸透镜成像规律
一、教材实验原理图
注意：________、凸透镜、光屏三者
的________要在同一________。目的
是____________________________。
二、实验误差
1．误差产生的原因：①凸透镜的焦距测量；②像的观察；③物距和像距的测量。
烛焰
中心
高度
使所成的像在光屏的中央
2．减小误差的方法：①光源尽可能选择平行光，找准最小最亮的那个点；②前后移动光屏，对比像的清晰度，将光屏停留在最清晰的那个位置；③在②的基础上，注意读数时的视线取“位置”的中心，且要与刻度所在的面垂直。
三、实验拓展
1．拓展①：凸透镜成像规律的动态应用；成像的明暗与像的完整性；生活实际场景、仪器用具的原理分析；透镜曲度与焦距的关系。
2．拓展②：物像之间的关系记忆：“敌退我进”“小像走小步，大像走大步”。
四、实验分析
1．当蜡烛与凸透镜之间的距离固定后，无论如何移动光屏，都得不到一个清晰的像，可能的原因是什么？
___________________________________________________________________________________________________________。
2．实验过程中，将凸透镜一半遮光，光屏上还能成像吗？
________________________________。
3．随着实验进行，蜡烛的像怎么变？______________________
_____________。可以采取哪些措施？______________________
_____________。
①物距小于一倍焦距，成虚像；②成实像，但烛焰、凸透
镜、光屏三心不同高；③物距等于一倍焦距，不成像
仍能成完整的像，但是像会变暗
蜡烛不断燃烧，变短，
像向上移动
蜡烛上移、光屏上移、
凸透镜下移
光的折射
光发生折射的条件是光斜射到两种透明物质的界面。光的折射规律：折射光线、入射光线在法线两侧且共面，折射角≠入射角。当光从空气进入其他透明物质时，折射角<入射角；当光从其他透明物质进入空气时，折射角>入射角。
【例1】　(2021，杭州)一束光从空气中斜射向玻璃砖并穿过，其光路如图所示，关于四个角的大小关系正确的是( )
A．α1>γ1
B．α2>γ2
C．α1＝α2
D．γ1＝γ2
A
1．如图1所示，为探究光折射时的特点，小华将一束激光射至空水槽底部的P点，形成一个光斑，然后向水槽内慢慢注水，水槽底部光斑的位置将__________(填“向左移动”“向右移动”或“不动”)。为了显示光的传播路径，小华自制了如图2所示的可折转光屏，利用它可以验证____________
________________________________。
向左移动
折射光线、
入射光线和法线是否在同一平面
凸透镜成像
归纳凸透镜成像规律可得：一倍焦距分虚实，物体在一倍焦距以内成虚像，以外成实像；虚像与物体同侧，都是正立的，实像与物体异侧，都是倒立的。二倍焦距分大小，物体在二倍焦距以外成缩小的像，二倍焦距处成等大的像，一倍焦距与二倍焦距之间成放大的像。
【例2】　小明同学用“F”型电子光源、凸透镜和光屏做探究凸透镜成像规律的实验。
(1)图甲中，小明给光屏标上刻度，其目的是________________
________________。
便于比较像与物
大小的关系
(2)实验时，在光屏上得到清晰的像，如图乙。小明把光源向左移动一段距离，若保持凸透镜的位置不变，为了在光屏上再次得到清晰的像，他的操作是______________________________
__________________。
将光屏向左移动，直到光屏上出
现清晰的实像
(3)实验中，小明记录的数据如下表所示：
小明在做第6次实验时，无论怎样移动光屏，都不能在光屏上得到像，则x的范围是____________。
x≤15 cm
组别 1 2 3 4 5 6
物距u/厘米 42 37 30 25 20 x
像距v/厘米 20 25 30 37 42 /
2．(2020，杭州)照相机和放大镜都是凸透镜成像原理的具体应用。对应下图，下列关于照相机、放大镜使用和成像的说法正确的是( )
A．照相机：被拍物体应在甲区域内，成倒立缩小实像
B．照相机：被拍物体应在乙区域内，成倒立缩小实像
C．放大镜：被观察物体应在乙区域内，成正立放大虚像
D．放大镜：被观察物体应在丙区域内，成正立放大实像
A
3．在“研究凸透镜成像规律”的实验中。
(1)某次实验过程中，小敏移动光屏直到出现清晰的像，蜡烛、透镜和光屏在光具座上位置如图所示，此时所成的是倒立________的实像。
(2)若通过移动透镜，使光屏上再次成清晰的像，透镜应该移到______厘米刻度处。
放大
45
(3)实验一段时间后，原来成在光屏中央的像“跑”到图甲所示的位置。下列操作可以让像重新回到光屏中央的有________。
①光屏上移一段距离
②蜡烛下移一段距离
③透镜下移一段距离
①③
(4)研究好成像规律后，小敏模拟了近视眼和远视眼的矫正。图乙中，小敏给透镜A戴上“眼镜”(凸透镜B)，光屏上刚好出现清晰的像，摘下“眼镜”后，光屏上的像变模糊，如图丙所示。若要通过移动蜡烛使像再次清晰，应将蜡烛向________(填“靠近”或“远离”)透镜方向移动一段距离。
远离
【例】　(2022，湖州)三棱镜是一种重要的光学元件，光通过三棱镜的传播路线是怎样的呢？小越用红光以一定角度射到三棱镜上，光路图如图1所示。改变入射角度，光路图如图2、图3所示。
(1)经过两次折射后，红光均向三棱镜的__________(填“顶角A”或“底面BC”)偏折。这个规律对于其他的单色光成立吗？小越选用其他不同的单色光重复上述实验，发现了同样的规律。
(2)了解了小越的探究后，老师建议小越把凸透镜分割成两部分进行思考，如图4所示。小越经过分析和综合，理解了凸透镜对光具有________作用的原因。
(3)利用三棱镜还可以进行的探究实验是____________________
________________________。
底面BC
会聚
研究白光是由哪些颜
色的光组成的(合理即可)
