第二十章 电与磁 单元测试 -2022-2023学年人教版九年级物理全一册（含答案）

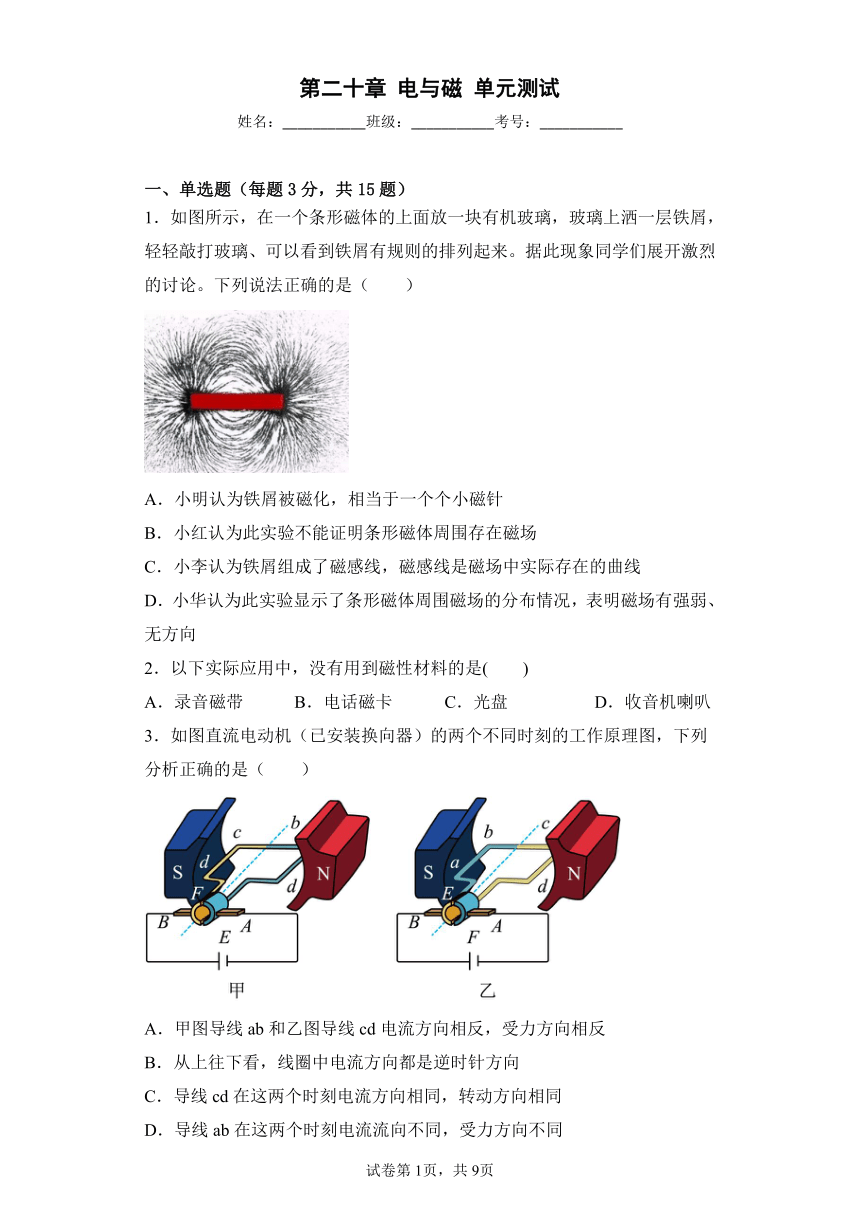

第二十章 电与磁 单元测试
姓名：___________班级：___________考号：___________
一、单选题（每题3分，共15题）
1．如图所示，在一个条形磁体的上面放一块有机玻璃，玻璃上洒一层铁屑，轻轻敲打玻璃、可以看到铁屑有规则的排列起来。据此现象同学们展开激烈的讨论。下列说法正确的是（　　）
A．小明认为铁屑被磁化，相当于一个个小磁针
B．小红认为此实验不能证明条形磁体周围存在磁场
C．小李认为铁屑组成了磁感线，磁感线是磁场中实际存在的曲线
D．小华认为此实验显示了条形磁体周围磁场的分布情况，表明磁场有强弱、无方向
2．以下实际应用中，没有用到磁性材料的是(　　)
A．录音磁带 B．电话磁卡 C．光盘 D．收音机喇叭
3．如图直流电动机（已安装换向器）的两个不同时刻的工作原理图，下列分析正确的是（　　）
A．甲图导线ab和乙图导线cd电流方向相反，受力方向相反
B．从上往下看，线圈中电流方向都是逆时针方向
C．导线cd在这两个时刻电流方向相同，转动方向相同
D．导线ab在这两个时刻电流流向不同，受力方向不同

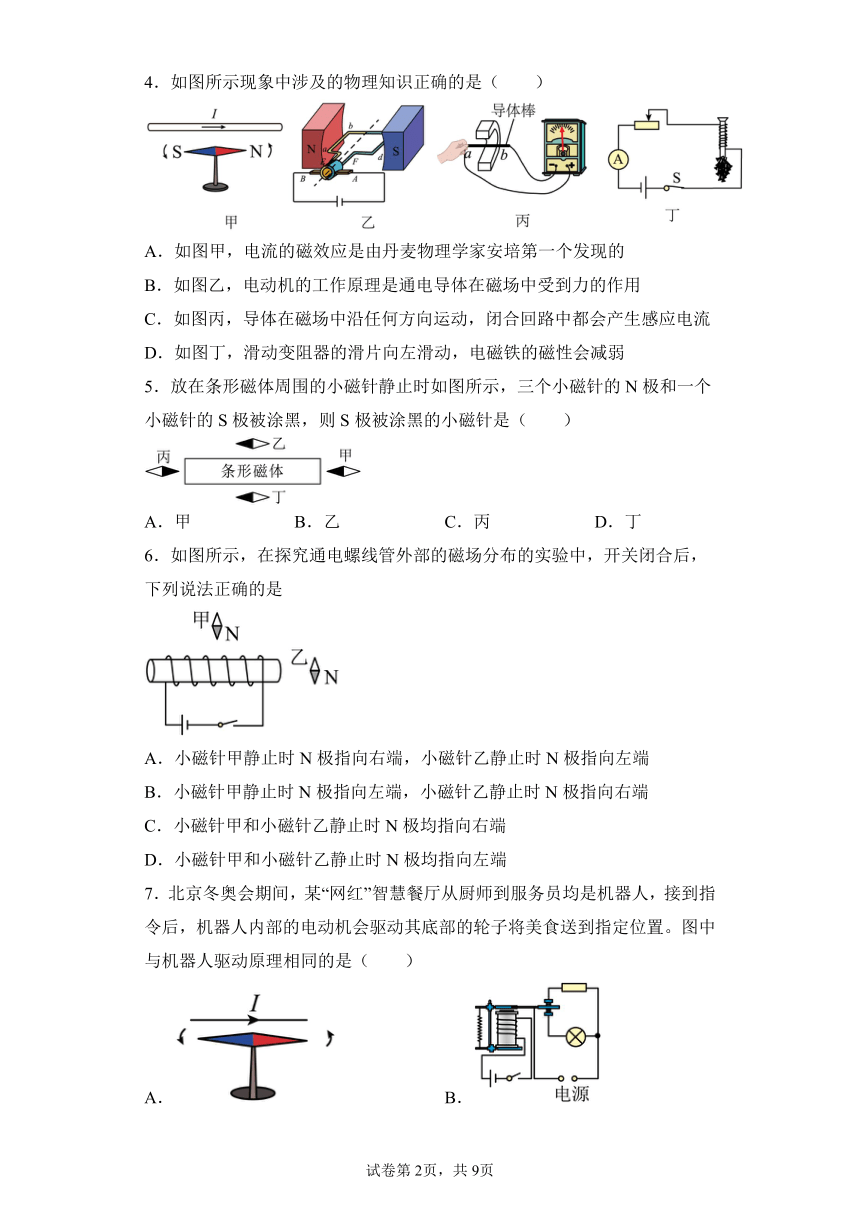

4．如图所示现象中涉及的物理知识正确的是（　　）
A．如图甲，电流的磁效应是由丹麦物理学家安培第一个发现的
B．如图乙，电动机的工作原理是通电导体在磁场中受到力的作用
C．如图丙，导体在磁场中沿任何方向运动，闭合回路中都会产生感应电流
D．如图丁，滑动变阻器的滑片向左滑动，电磁铁的磁性会减弱
5．放在条形磁体周围的小磁针静止时如图所示，三个小磁针的N极和一个小磁针的S极被涂黑，则S极被涂黑的小磁针是（　　）
A．甲 B．乙 C．丙 D．丁
6．如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是
A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端
B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端
C．小磁针甲和小磁针乙静止时N极均指向右端
D．小磁针甲和小磁针乙静止时N极均指向左端
7．北京冬奥会期间，某“网红”智慧餐厅从厨师到服务员均是机器人，接到指令后，机器人内部的电动机会驱动其底部的轮子将美食送到指定位置。图中与机器人驱动原理相同的是（　　）
A． B．
C． D．

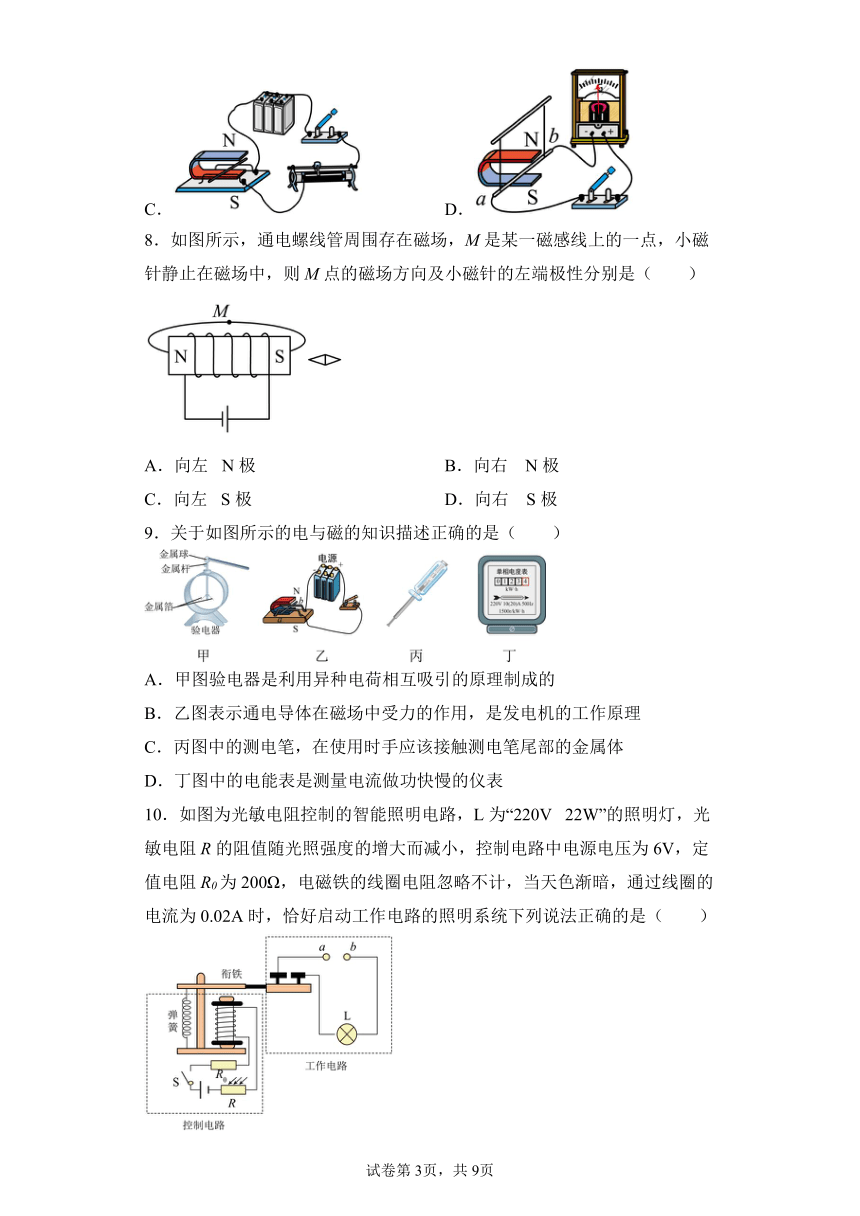

8．如图所示，通电螺线管周围存在磁场，M是某一磁感线上的一点，小磁针静止在磁场中，则M点的磁场方向及小磁针的左端极性分别是（　　）
A．向左 N极 B．向右 N极
C．向左 S极 D．向右 S极
9．关于如图所示的电与磁的知识描述正确的是（　　）
A．甲图验电器是利用异种电荷相互吸引的原理制成的
B．乙图表示通电导体在磁场中受力的作用，是发电机的工作原理
C．丙图中的测电笔，在使用时手应该接触测电笔尾部的金属体
D．丁图中的电能表是测量电流做功快慢的仪表
10．如图为光敏电阻控制的智能照明电路，L为“220V 22W”的照明灯，光敏电阻R的阻值随光照强度的增大而减小，控制电路中电源电压为6V，定值电阻R0为200Ω，电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为0.02A时，恰好启动工作电路的照明系统下列说法正确的是（　　）

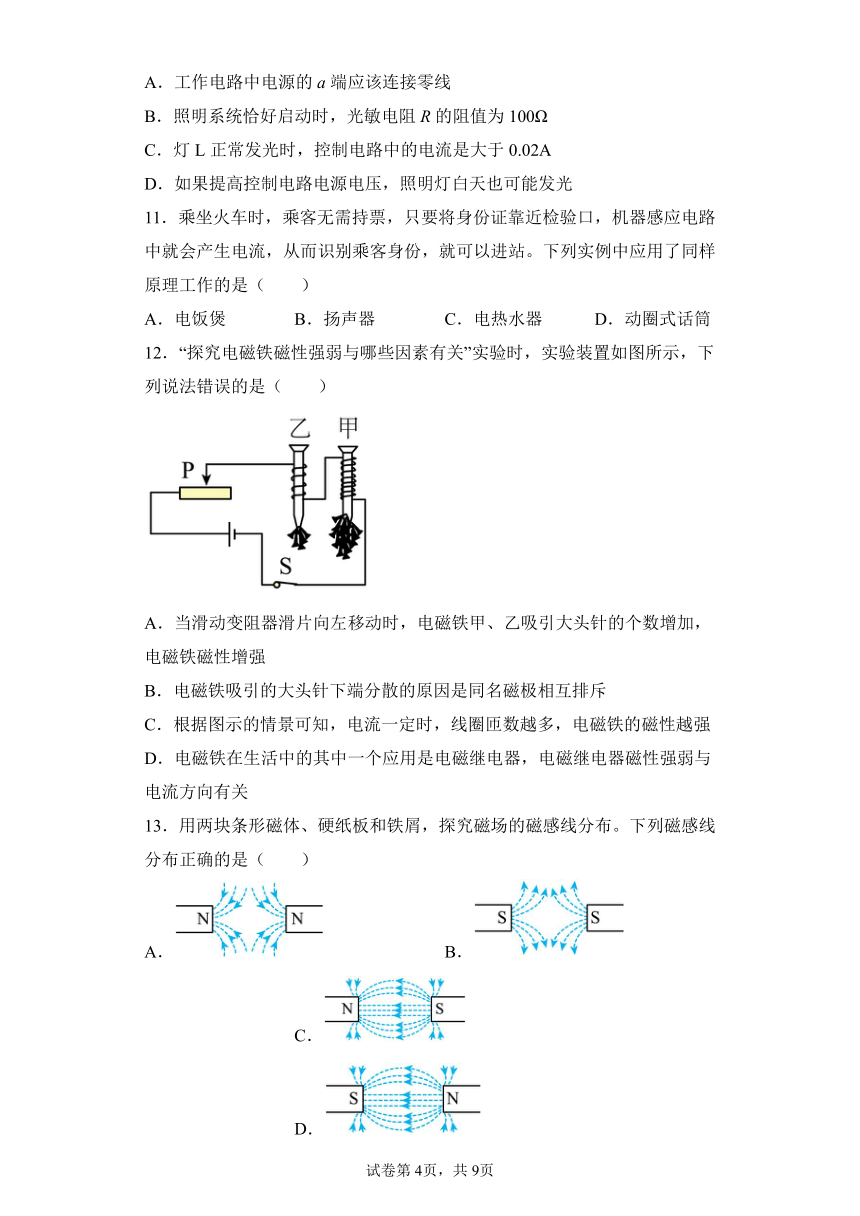

A．工作电路中电源的a端应该连接零线
B．照明系统恰好启动时，光敏电阻R的阻值为100Ω
C．灯L正常发光时，控制电路中的电流是大于0.02A
D．如果提高控制电路电源电压，照明灯白天也可能发光
11．乘坐火车时，乘客无需持票，只要将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份，就可以进站。下列实例中应用了同样原理工作的是（　　）
A．电饭煲 B．扬声器 C．电热水器 D．动圈式话筒
12．“探究电磁铁磁性强弱与哪些因素有关”实验时，实验装置如图所示，下列说法错误的是（　　）
A．当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数增加，电磁铁磁性增强
B．电磁铁吸引的大头针下端分散的原因是同名磁极相互排斥
C．根据图示的情景可知，电流一定时，线圈匝数越多，电磁铁的磁性越强
D．电磁铁在生活中的其中一个应用是电磁继电器，电磁继电器磁性强弱与电流方向有关
13．用两块条形磁体、硬纸板和铁屑，探究磁场的磁感线分布。下列磁感线分布正确的是（　　）
A． B． C． D．

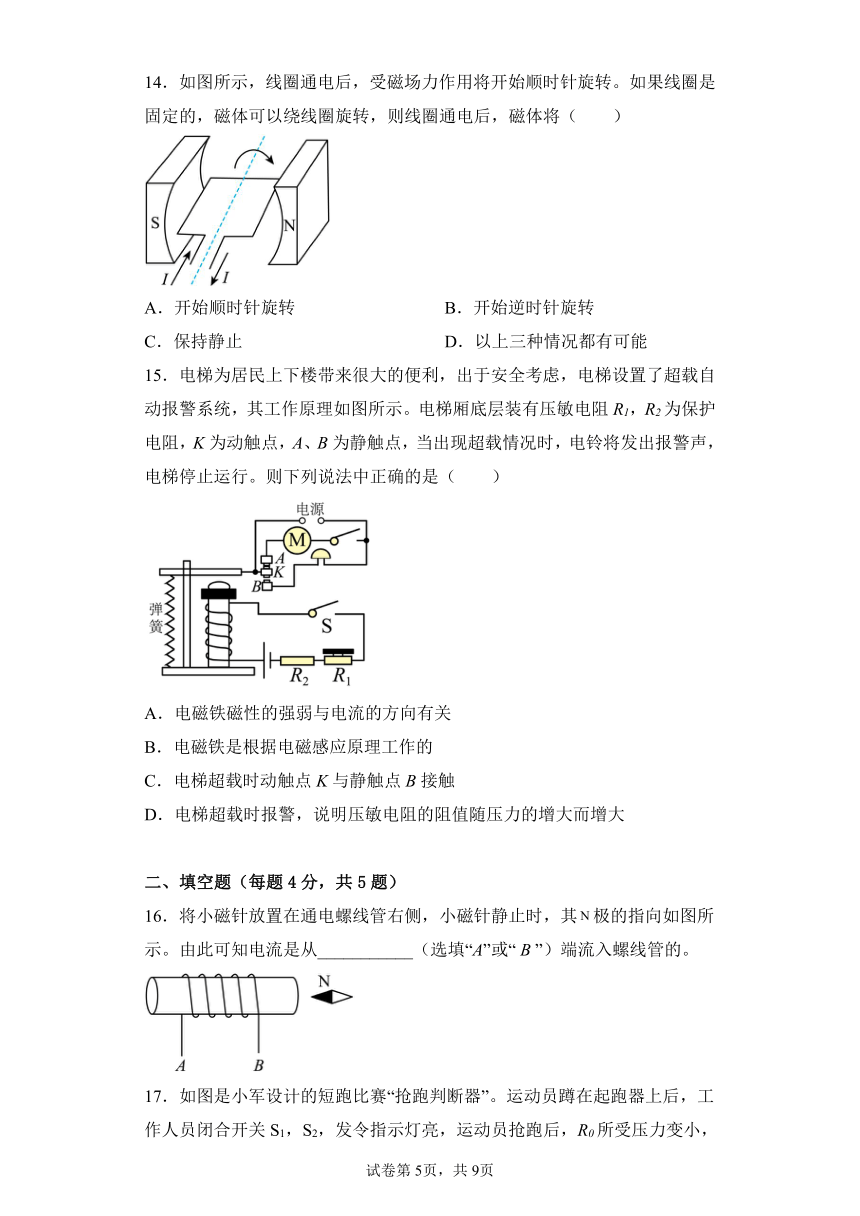

14．如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。如果线圈是固定的，磁体可以绕线圈旋转，则线圈通电后，磁体将（　　）
A．开始顺时针旋转 B．开始逆时针旋转
C．保持静止 D．以上三种情况都有可能
15．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示。电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行。则下列说法中正确的是（　　）
A．电磁铁磁性的强弱与电流的方向有关
B．电磁铁是根据电磁感应原理工作的
C．电梯超载时动触点K与静触点B接触
D．电梯超载时报警，说明压敏电阻的阻值随压力的增大而增大
二、填空题（每题4分，共5题）
16．将小磁针放置在通电螺线管右侧，小磁针静止时，其极的指向如图所示。由此可知电流是从___________（选填“A”或“ B ”）端流入螺线管的。
17．如图是小军设计的短跑比赛“抢跑判断器”。运动员蹲在起跑器上后，工作人员闭合开关S1，S2，发令指示灯亮，运动员抢跑后，R0所受压力变小，电阻变小，电磁铁的磁性______（填“增强”或“减弱”）， 将______吸下，抢跑指示灯______（填“L1”或“L2”）亮，判定运动员抢跑。
18．图a是一个磁悬浮地球仪，其内部结构示意图如图b所示，球体内有一个条形磁体。底座里面有一个电磁铁，可使地球仪悬浮在空中。
①请在图b中标出开关闭合后，电源的“+”、“-”极___________；
②请利用所学知识解释地球仪能够悬浮在空中的原因___________；
③查阅资料可知：当地球仪受竖直方向外力干扰时，偏离原来位置后，底座内自动校正系统会改变通电螺线管中电流大小，从而改变了磁力大小，使地球仪恢复原先平衡位置。可使螺线管中电流大小发生改变的措施有___________。
A．改变电源电压的大小
B．改变电源的正负极
C．改变电源输出的功率
19．如图所示电路，当开关闭合时，螺线管的上端为___（选填“N”或“S”）极。当滑动变阻器的滑片向右移动时，铁芯对地面的压强______（选填“增大”、“减小”或“不变”）；保持滑片位置不变，把电源的正、负极对调，则弹簧测力计的示数____（选填“增大”、“减小”或“不变”）。
20．如图所示的司南是我国的四大发明之一，司南静止时能够指南北说明地球是一个巨大的______；如图所示，地磁的南极在地理的______附近，地理的两极和地磁的两极并不重合，这一现象是我国宋代学者沈括发现的，比西方早400多年。
　　　
三、实验题
21．（9分）如图，在“探究什么情况下磁可以生电”实验中：
序号 实验操作 电流表指针偏转情况
1 保持导体与磁体静止 不偏转
2 保持磁体静止，导体水平向左切割磁感线 向右偏转
3 保持磁体静止，导体水平向右切割磁感线 向左偏转
…
（1）比较1、2（或1、3）实验现象可知，闭合电路的一部分导体在磁场中做________运动时，导体中就产生电流；
（2）要使感应电流方向发生改变，可采取的具体措施是：___________；（选填字母）
A．使用磁性更强的磁体
B．保持磁体静止，只改变导体水平运动的方向
C．上下调换磁极，同时改变导体水平运动的方向
（3）从能量的角度来分析，感应电流的产生过程是___________能转化为电能：
（4）如果将电流表换成___________，可以探究磁场对通电导体的作用。
22．（15分）为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干圈，制成简单的电磁铁，下图中甲、乙、丙、丁为实验中观察到的四种情况。
（1）实验中判断电磁铁磁性强弱的方法是______；这一方法体现了“转换法”的思想；
（2）比较图乙和图______可知：线圈数相同时，电磁铁的电流越大磁性越强；
（3）根据实验情况，你还能得出什么实验结论？______；该实验结论可由图______验证；
（4）如下图，闭合开关，通过滑动变阻器改变同一线圈中的电流大小，当滑片P向______移动，会发现电磁铁吸引大头针的数目变少；
（5）如下图，实验中采用串联的方式是为了控制______不变，探究电磁铁的磁性强弱与______的关系；
（6）将下图中滑动变阻器滑片移至中点，吸引大头针；然后将铁钉抽离，用通电螺线管吸引大头针，发现吸引大头针数目______，这就说明了铁芯具有______的作用。
四、计算题
23．（11分）梅雨季节，湿衣服久晾不干，令人烦恼。小明同学设计出一款自动控制“干衣神器”，可使得衣服快速变干，电路图如图甲所示。控制电路电源电压恒为6V不变，工作电路电压为220V交流电，热敏电阻Rx的电阻值随温度的变化关系如图乙所示，定值电阻R0的阻值为120Ω，电磁继电器线圈电阻不计，闭合开关S当温度等于、低于60℃时，机器吹热风；当温度高于60℃时，机器吹冷风。受控电路吹热风时功率为120W，吹冷风时功率为20W。求：
(1)衔铁被吸下时，线圈中的最小电流；
(2)电热丝工作5min放出的热量；
(3)电热丝的阻值。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
2．C
3．D
4．B
5．A
6．B
7．C
8．B
9．C
10．B
11．D
12．D
13．D
14．B
15．C
16．B
17． 增强 衔铁 L2
18． 同名磁极相互排斥 AC
19． S 增大 减小
20． 磁体 北极
21． 切割磁感线 B 机械 电源
22． 用电磁铁吸引大头针的多少 丙 ①电磁铁通电时有磁性，不通电没有磁性； ②电磁铁磁性强弱与线圈匝数有关 ①甲、乙 ； ②丁 右 通过两个电磁铁的电流 线圈匝数 减少 增强电磁铁磁性
23．(1)0.2A；(2)3×104J；(3)
