2014中考物理总复习之基础知识复习：欧姆定律（无答案）

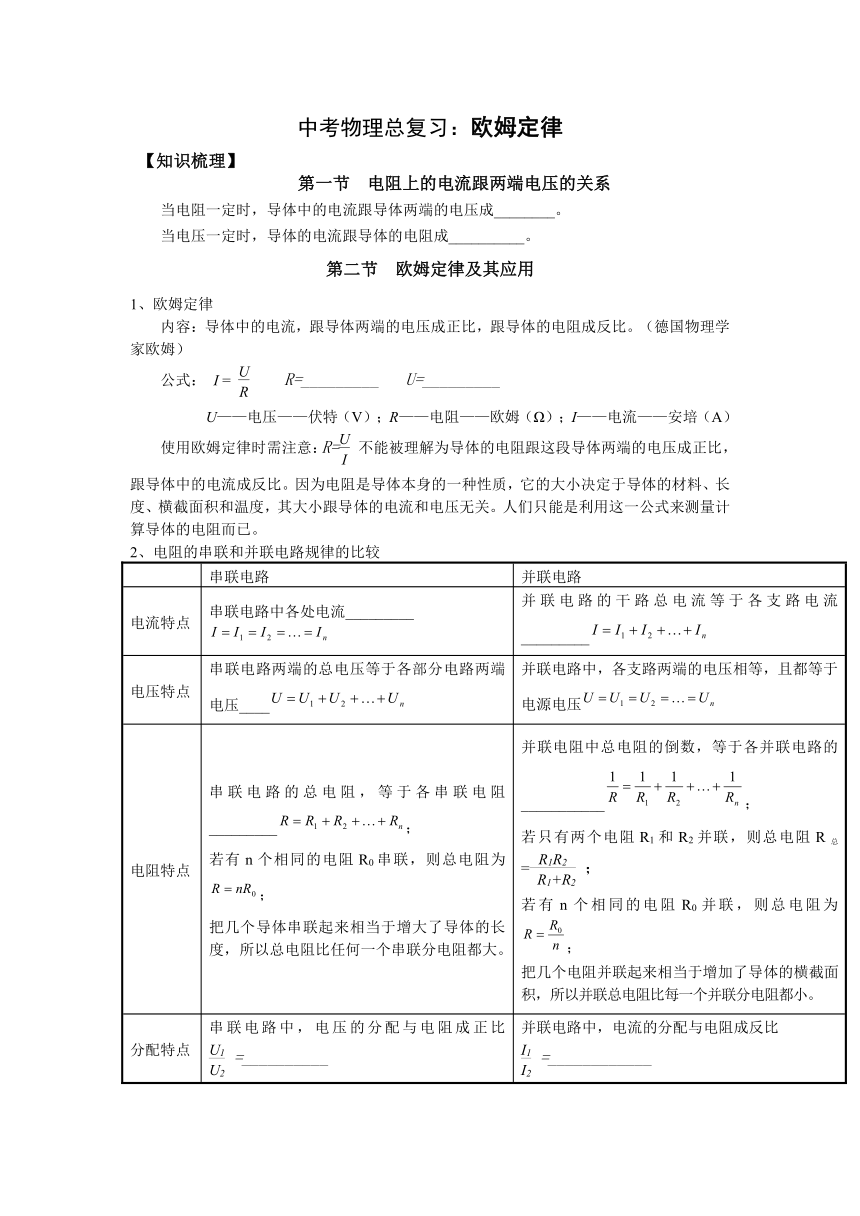

中考物理总复习：欧姆定律
【知识梳理】
第一节 电阻上的电流跟两端电压的关系
当电阻一定时，导体中的电流跟导体两端的电压成________。
当电压一定时，导体的电流跟导体的电阻成__________。
第二节 欧姆定律及其应用
1、欧姆定律
内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。（德国物理学家欧姆）
公式： I = R=_________ U=_________
U——电压——伏特（V）；R——电阻——欧姆（Ω）；I——电流——安培（A）
使用欧姆定律时需注意：R=不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。人们只能是利用这一公式来测量计算导体的电阻而已。
2、电阻的串联和并联电路规律的比较
串联电路 并联电路
电流特点 串联电路中各处电流_________ 并联电路的干路总电流等于各支路电流_________
电压特点 串联电路两端的总电压等于各部分电路两端电压____ 并联电路中，各支路两端的电压相等，且都等于电源电压
电阻特点 串联电路的总电阻，等于各串联电阻_________；若有n个相同的电阻R0串联，则总电阻为；把几个导体串联起来相当于增大了导体的长度，所以总电阻比任何一个串联分电阻都大。 并联电阻中总电阻的倒数，等于各并联电路的___________；若只有两个电阻R1和R2并联，则总电阻R总=；若有n个相同的电阻R0并联，则总电阻为；把几个电阻并联起来相当于增加了导体的横截面积，所以并联总电阻比每一个并联分电阻都小。
分配特点 串联电路中，电压的分配与电阻成正比=__________ 并联电路中，电流的分配与电阻成反比=____________

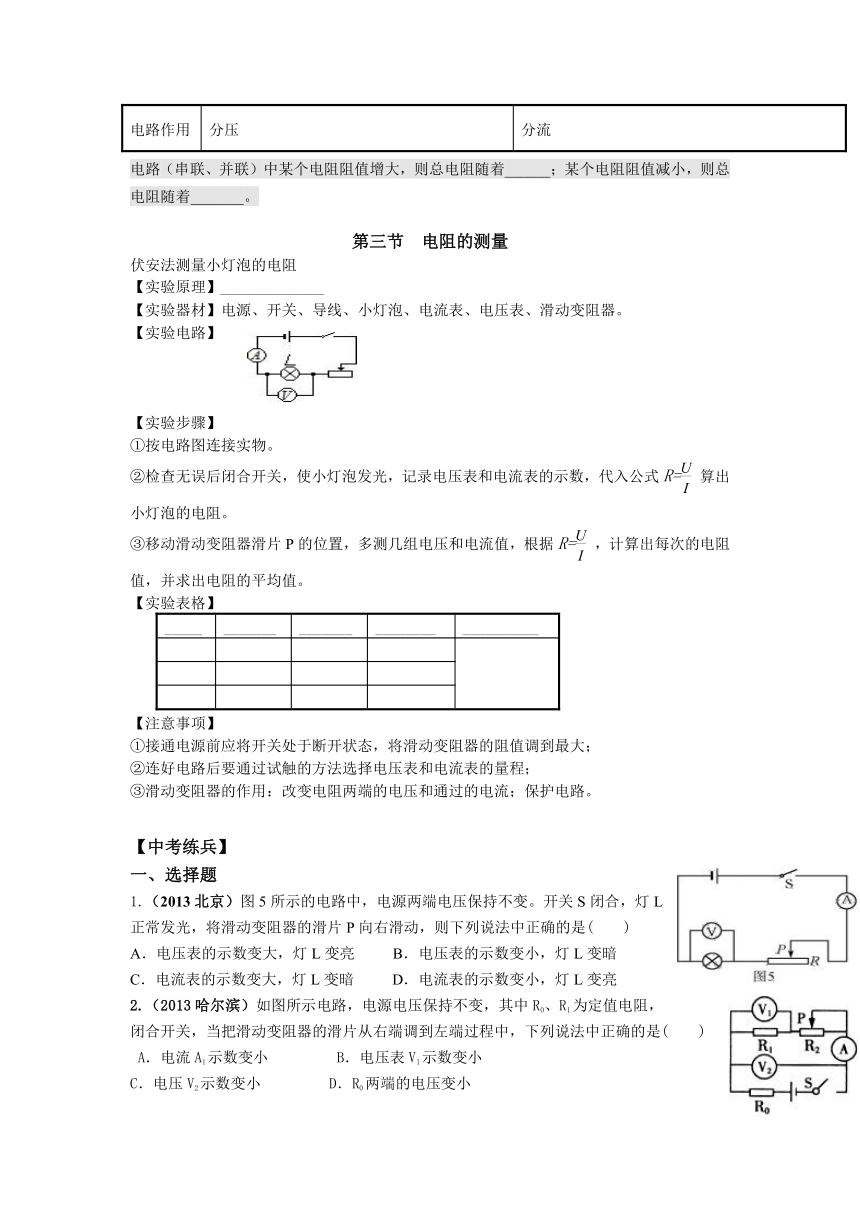

电路作用 分压 分流
电路（串联、并联）中某个电阻阻值增大，则总电阻随着______；某个电阻阻值减小，则总电阻随着_______。
第三节 电阻的测量
伏安法测量小灯泡的电阻
【实验原理】____________
【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。
【实验电路】
【实验步骤】
①按电路图连接实物。
②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=算出小灯泡的电阻。
③移动滑动变阻器滑片P的位置，多测几组电压和电流值，根据R=，计算出每次的电阻值，并求出电阻的平均值。
【实验表格】
_____ _______ _______ ________ __________
【注意事项】
①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；
②连好电路后要通过试触的方法选择电压表和电流表的量程；
③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。
【中考练兵】
一、选择题
1.（2013北京）图5所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是( )
A．电压表的示数变大，灯L变亮 B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗 D．电流表的示数变小，灯L变亮
2.（2013哈尔滨）如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，
闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是( )
A．电流A1示数变小 B．电压表V1示数变小
C．电压V2示数变小 D．R0两端的电压变小

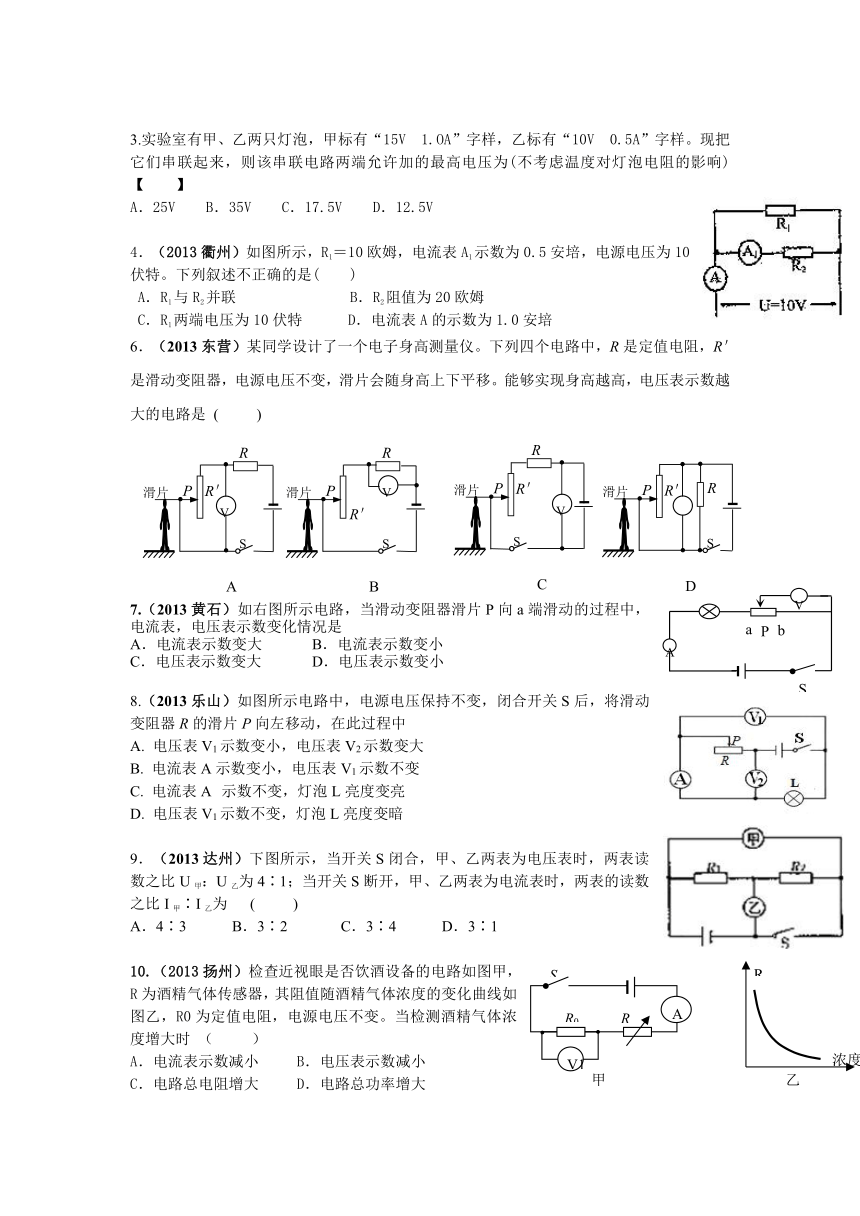

3.实验室有甲、乙两只灯泡，甲标有“15V 1.OA”字样，乙标有“10V 0.5A”字样。现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) 【 】
A．25V B．35V C．17.5V D．12.5V
4．（2013衢州）如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为10伏特。下列叙述不正确的是( )
A．R1与R2并联 B．R2阻值为20欧姆
C．R1两端电压为10伏特 D．电流表A的示数为1.0安培
6．（2013东营）某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R＇是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是 ( )
7.（2013黄石）如右图所示电路，当滑动变阻器滑片P向a端滑动的过程中，电流表，电压表示数变化情况是
A．电流表示数变大 B．电流表示数变小
C．电压表示数变大 D．电压表示数变小
8.（2013乐山）如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中
A. 电压表V1示数变小，电压表V2示数变大
B. 电流表A示数变小，电压表V1示数不变
C. 电流表A 示数不变，灯泡L亮度变亮
D. 电压表V1示数不变，灯泡L亮度变暗
9．（2013达州）下图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲∶I乙为 ( )
A．4∶3 B．3∶2 C．3∶4 D．3∶1
　
10.（2013扬州）检查近视眼是否饮酒设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变。当检测酒精气体浓度增大时 （ ）
A．电流表示数减小 B．电压表示数减小
C．电路总电阻增大 D．电路总功率增大

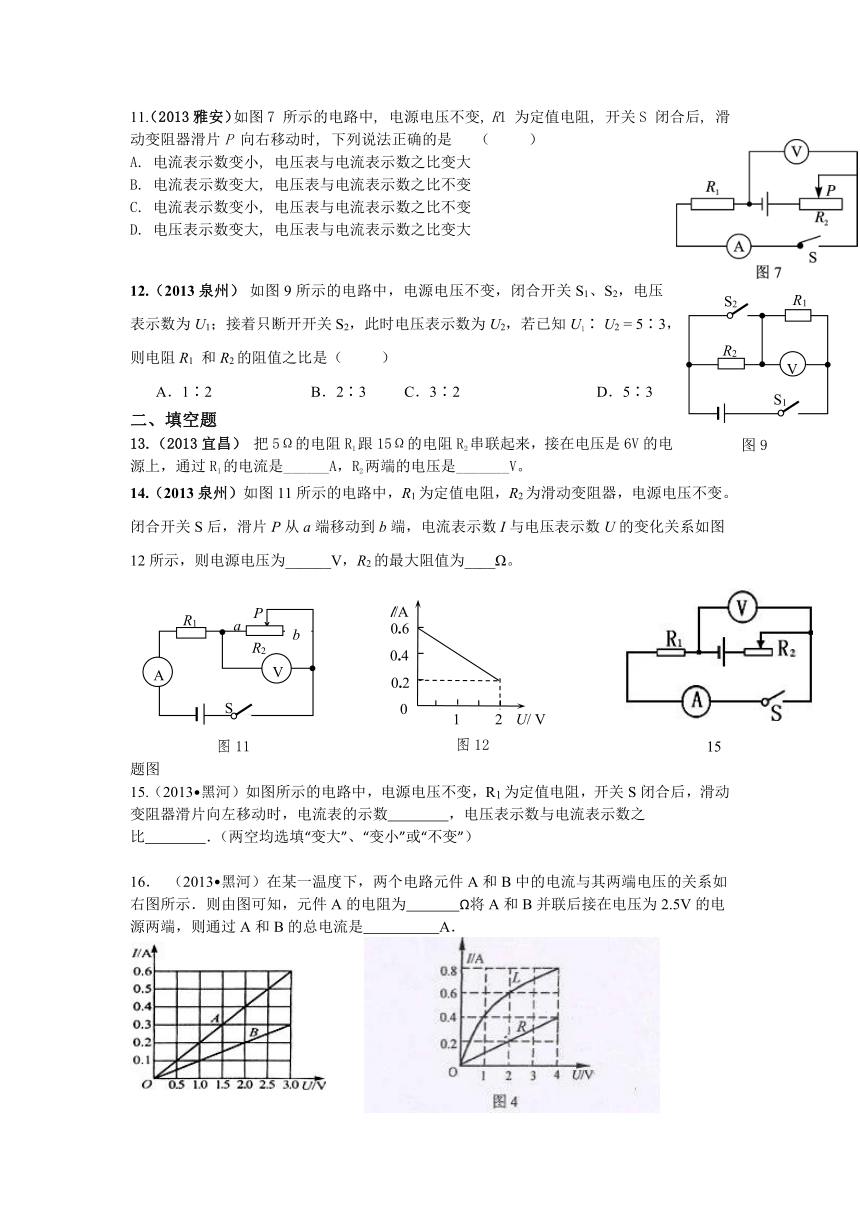

11.（2013雅安）如图7 所示的电路中, 电源电压不变, R1 为定值电阻, 开关S 闭合后, 滑动变阻器滑片P 向右移动时, 下列说法正确的是 （ ）
A. 电流表示数变小, 电压表与电流表示数之比变大
B. 电流表示数变大, 电压表与电流表示数之比不变
C. 电流表示数变小, 电压表与电流表示数之比不变
D. 电压表示数变大, 电压表与电流表示数之比变大
12.（2013泉州） 如图9所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1∶ U2 = 5∶3，则电阻R1 和R2的阻值之比是（ ）
A．1∶2 B．2∶3 C．3∶2 D．5∶3
二、填空题
13.（2013宜昌） 把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。
14.（2013泉州）如图11所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图12所示，则电源电压为______V，R2的最大阻值为____Ω。
15题图
15.（2013 黑河）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数　 　，电压表示数与电流表示数之比　 　．（两空均选填“变大”、“变小”或“不变”）
16． （2013 黑河）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右图所示．则由图可知，元件A的电阻为　 Ω将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是　 　A．
17.（2013达州）一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应 联一个 Ω的电阻.
18.（2013云南 ）如图4所示为分别测量小灯泡l和定值电阻R后得到的I-U关系图线。由图可知，随着电压的升高，L的阻值逐渐变 ，R的阻值为 Ω。
19.（2013齐齐哈尔）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数 ，电压表示数与电流表示数之比 。（两空均选填“变大”、“变小”或“不变”）
20.（2013齐齐哈尔）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为 　 Ω；将A和B并联后接在电压为2.5V的电源两端，则干路中的电流是 　 A。
21．（2013年兰州）将一个5Ω的电阻和一个20Ω的电阻串联，等效电阻是_________Ω；若将它们并联，等效电阻是___________Ω。
22.（2013年福州） 甲和乙两灯的额定电压均为6V，图14是甲、乙两灯的电流随其两端 电压变化的曲线。现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电源电压最大为_____V。
23.（2013雅安）两只定值电阻, 甲标有“10Ω 1A”, 乙标有“15Ω 0. 6A”, 把它们串联在同一电路中, 总电阻是____Ω; 电路中允许通过的最大电流为_____A; 电路两端允许加的最大电压为_____V。
24.（四川省自贡市2013年）如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值将 (以上两空均填“变大”、“变小”或“不变”)
三、作图、实验探究题
25.（2013年兰州（3分）某同学利用如图所示的电路探究“电流与电压、电阻的关系”。
实验开始时，滑动变阻器的作用是__________。在探究通过导体的电流与导体两端电压关系时，应保持 不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是 。
26.（2013 新疆维吾尔） (8分)如下图甲所示，艾力做“探究电阻上的电流跟两端电压的关系”的实验。
(1)连接电路时，开关应 ，并将滑动变阻器的滑片滑到 端。
(2)闭合开关后，他发现电流表和电压表的指针偏转情况如上图乙所示，出现这种情况的原因可能是 。
(3)通过实验，他记录了电压与电流相对应的有关数据，如下表，根据表格中的数据，你能得到的结论是 。
R=10Ω 电压U/V 1 2 3
电流I/A 0.1 0.2 0.3
(4)(2分)利用上图甲的电路图还可以完成的实验有 。
27．（6分）（2013 德州）在“电阻上的电流跟两端电压的关系”的实验中，小莉将实物连接成如图甲所示的电路．
（1）根据实物图请在图乙方框中画出对应的电路图．
（2）实验室，调节滑动变阻器，测出电阻R两端的电压和对应的电流值如下表所示．由表中数据可知，小莉实验时所选用电阻R的阻值为　5　Ω，分析实验数据可以得出的结论是：　 　．
U/V 0.5 1.0 1.5 2.0 2.5
I/A 0.1 0.2 0.3 0.4 0.5
（3）将图甲中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，还可以测小灯泡的电功率．若要测该小灯泡的额定功率，则在图甲电路中必须改动的地方是：①　 　② 　．
28.（2013四川自贡）同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池。
(1)按图甲电路，将图乙中电流表正确连入电路
(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3v不变，你认为发生故障的原因可能是_________________或___________________。
(3)清除故障后，小明将滑片P向左滑动时，电压表示数将________(填“增大”、“减小”、“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R=____Ω。你认为这个结果可靠吗 理由是_____________________________________________ 。
28．( 山东威海，第21题)小明同学利用电池组、电流表、电压表、滑动变阻器、开关和导线，做测定额定电压为2.5V的小灯泡电阻的实验。
（1）请你根据图所示的实物连线图，在图的虚线框内画出该实验的电路图。
（2）连接电路时，应将开关断开；闭合开关前，滑动变阻器的滑片P应滑在　　　端。
（3）小明同学闭合开关后，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是　（选填字母序号）
实验次数 1 2 3
电压（V） 2 2.5 3
电流（A） 0.22 0.24 0.26
灯丝电阻（Ω） 9.09 10.42 11.54
a.“检查电路是否断路”、b.“更换小灯泡”、c.“移动滑动变阻器测算观察小灯泡是否发光”
（4）右表中的数据是按正确的操作测得的，根据表中的数据计算出三次小灯泡的阻值不相等，且随电压的增大而增大，其原因是　　　　　　　　　　　。
三、计算题
29．（6分）（2013 日照）如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω．当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.90A．求：
（1）电阻R2的阻值．
（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压．
30.如图所示，当电源两端的电压为6V时，电流表的示数为0.6A；当电源两端的电压为5V时，电压表的示数为2.OV。求：电阻R1和R2的值。
31.（2013广东）（6分）如题20 图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω 2A ”字样。
（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1.
（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5 I1，求R2的阻值。
（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值。
32．(重庆，第20题)从2011年5月11日起，执行酒驾重罚新规定。交警使用的某型号酒精测试仪的工作原理相当于图19所示。电源电压恒为9 V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80 Ω。使用前要通过调零旋钮(即滑动变阻器R1的滑片)对测试仪进行调零，此时电压表的示数为8 V。求：
(1)电压表的示数为8V时，电流表的示数为多少
(2)电压表的示数为8V时，滑动变阻器R1的电阻值为多少
(3)调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气10 s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少
R
C
S
R＇
P
V
滑片
R
A
S
V
R＇
P
滑片
R
B
S
V
R＇
P
滑片
R
D
S
R＇
P
滑片
A
S
a
b
V
P
S
R0
R
V1
A
R
浓度
甲
乙
图9
S1
S2
R1
R2
V
U/ V
1
0
2
0.2
0.4
0.6
I/A
图12
图11
S
b
P
a
R1
R2
V
A
0 0.5 1.0 1.5 2.0 2.5 3.0
1
2
A
V
R1
R2
