2023浙江中考科学一轮复习（基础版）
第25讲　家庭电路

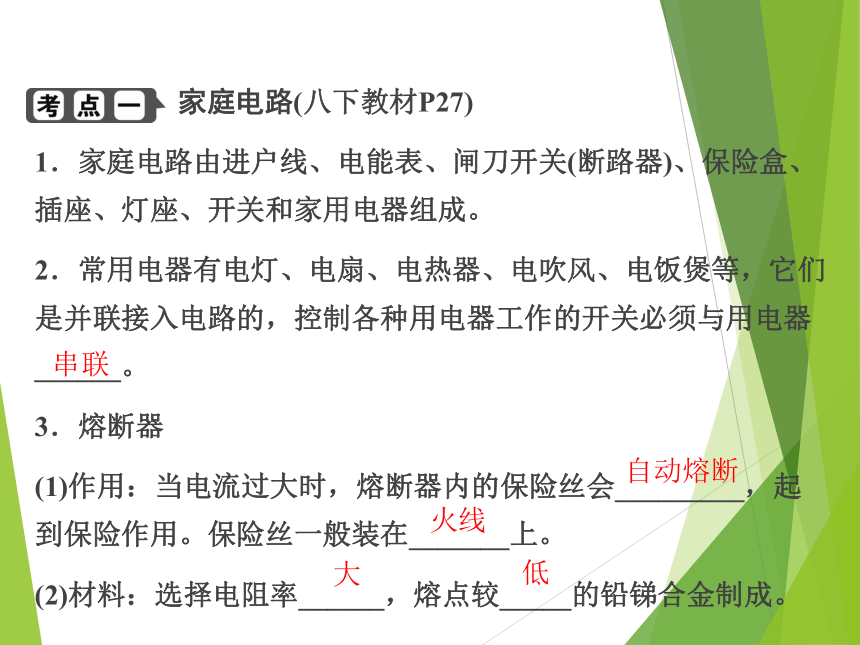

家庭电路(八下教材P27)
1．家庭电路由进户线、电能表、闸刀开关(断路器)、保险盒、插座、灯座、开关和家用电器组成。
2．常用电器有电灯、电扇、电热器、电吹风、电饭煲等，它们是并联接入电路的，控制各种用电器工作的开关必须与用电器______。
3．熔断器
(1)作用：当电流过大时，熔断器内的保险丝会_________，起到保险作用。保险丝一般装在_______上。
(2)材料：选择电阻率______，熔点较_____的铅锑合金制成。
串联
自动熔断
火线
大
低

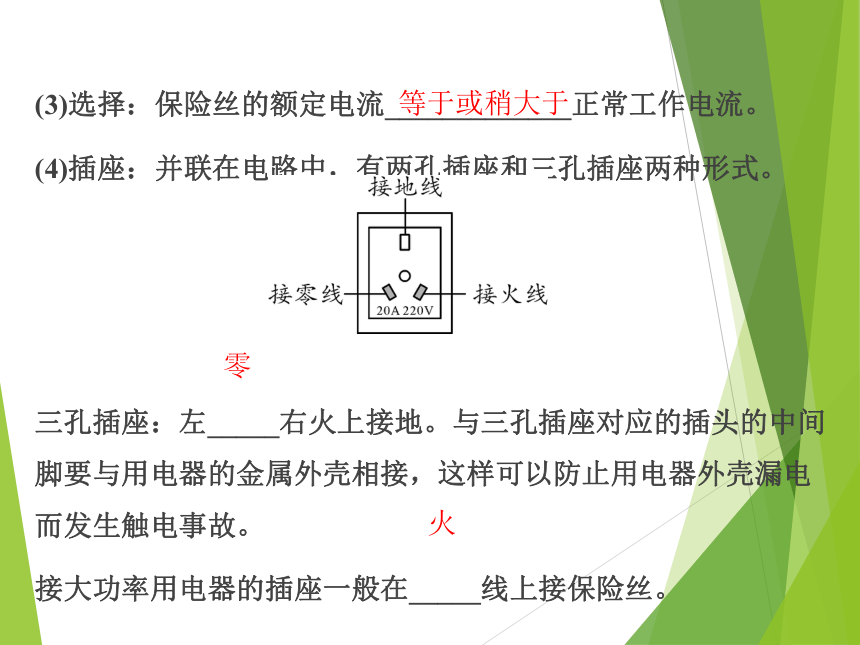

(3)选择：保险丝的额定电流_____________正常工作电流。
(4)插座：并联在电路中，有两孔插座和三孔插座两种形式。
三孔插座：左_____右火上接地。与三孔插座对应的插头的中间脚要与用电器的金属外壳相接，这样可以防止用电器外壳漏电而发生触电事故。
接大功率用电器的插座一般在_____线上接保险丝。
等于或稍大于
零
火

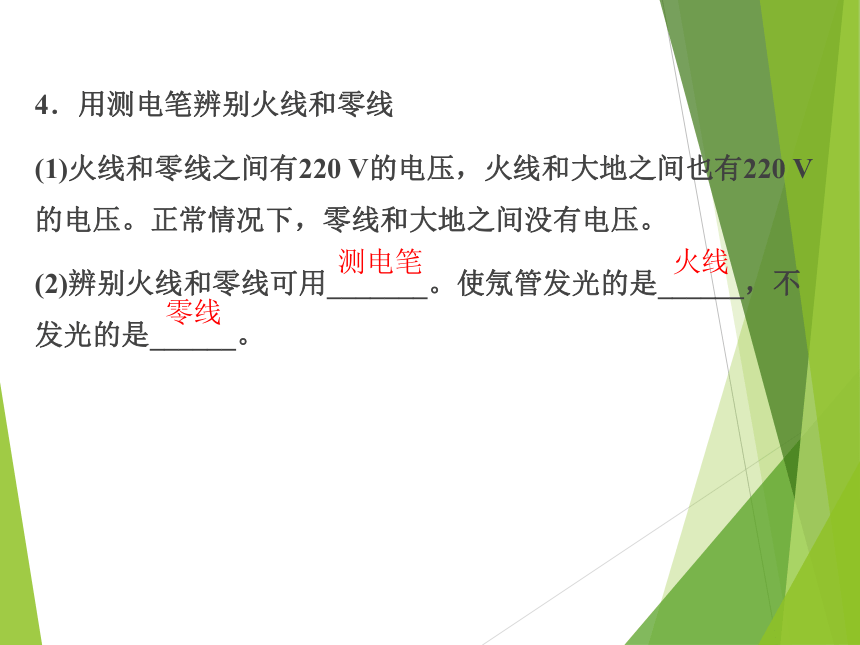

4．用测电笔辨别火线和零线
(1)火线和零线之间有220 V的电压，火线和大地之间也有220 V的电压。正常情况下，零线和大地之间没有电压。
(2)辨别火线和零线可用_______。使氖管发光的是______，不发光的是______。
测电笔
火线
零线

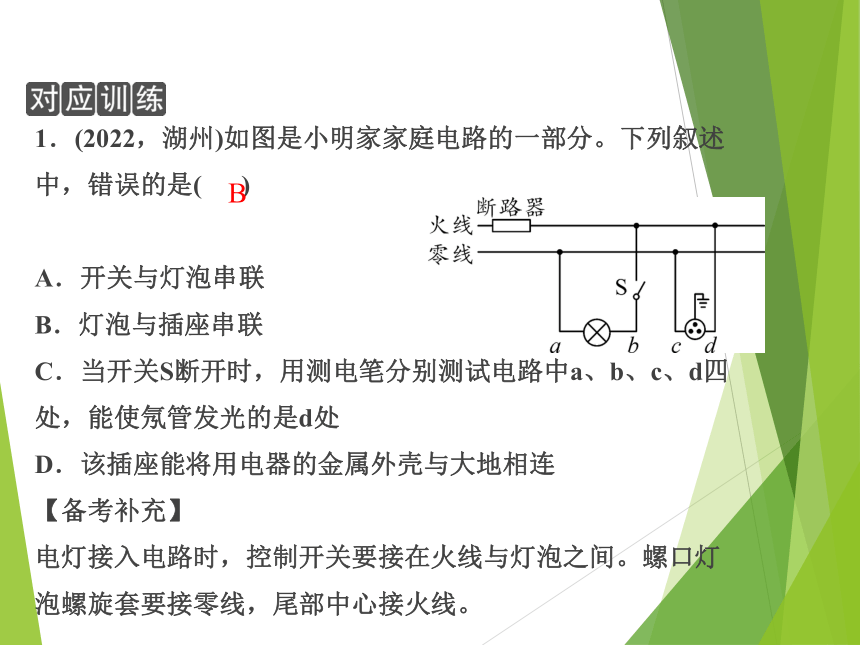

1．(2022，湖州)如图是小明家家庭电路的一部分。下列叙述
中，错误的是( )
A．开关与灯泡串联
B．灯泡与插座串联
C．当开关S断开时，用测电笔分别测试电路中a、b、c、d四
处，能使氖管发光的是d处
D．该插座能将用电器的金属外壳与大地相连
【备考补充】
电灯接入电路时，控制开关要接在火线与灯泡之间。螺口灯
泡螺旋套要接零线，尾部中心接火线。
B

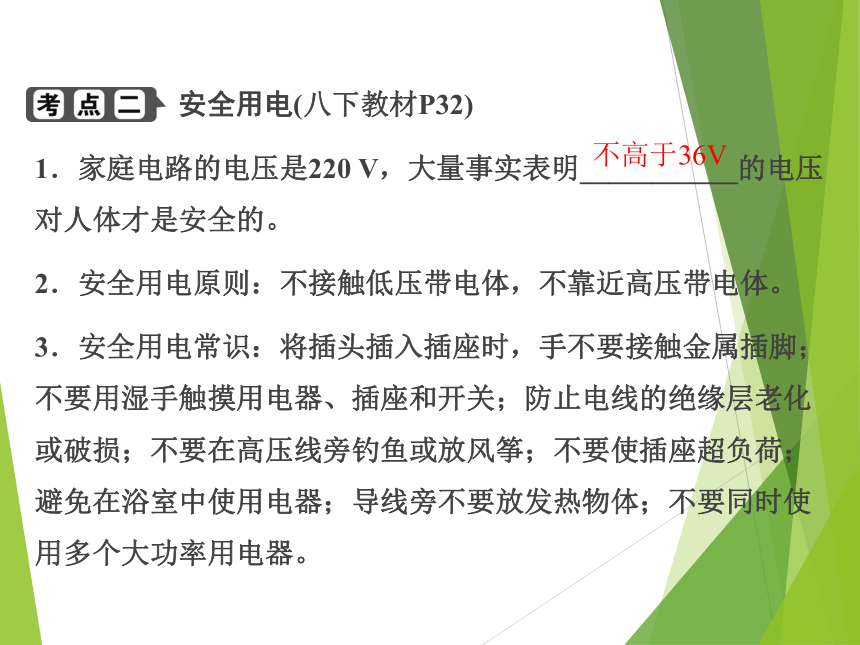

安全用电(八下教材P32)
1．家庭电路的电压是220 V，大量事实表明___________的电压对人体才是安全的。
2．安全用电原则：不接触低压带电体，不靠近高压带电体。
3．安全用电常识：将插头插入插座时，手不要接触金属插脚；不要用湿手触摸用电器、插座和开关；防止电线的绝缘层老化或破损；不要在高压线旁钓鱼或放风筝；不要使插座超负荷；避免在浴室中使用电器；导线旁不要放发热物体；不要同时使用多个大功率用电器。
不高于36V

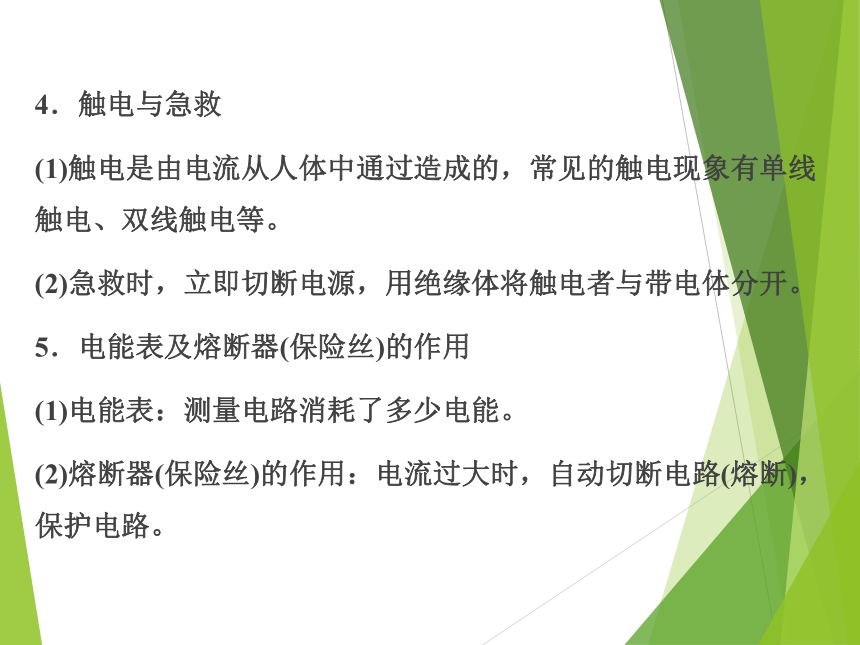

4．触电与急救
(1)触电是由电流从人体中通过造成的，常见的触电现象有单线触电、双线触电等。
(2)急救时，立即切断电源，用绝缘体将触电者与带电体分开。
5．电能表及熔断器(保险丝)的作用
(1)电能表：测量电路消耗了多少电能。
(2)熔断器(保险丝)的作用：电流过大时，自动切断电路(熔断)，保护电路。

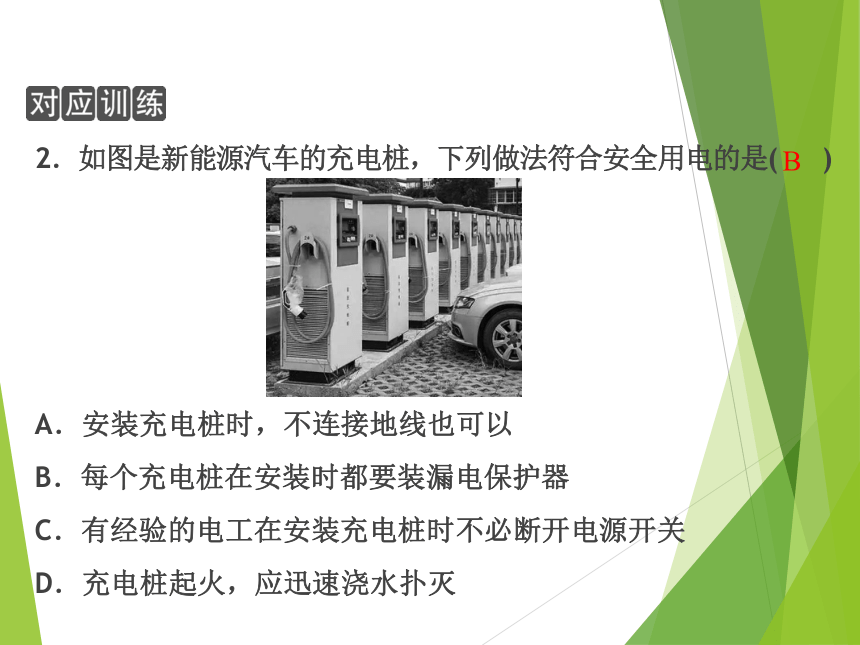

2．如图是新能源汽车的充电桩，下列做法符合安全用电的是( )
A．安装充电桩时，不连接地线也可以
B．每个充电桩在安装时都要装漏电保护器
C．有经验的电工在安装充电桩时不必断开电源开关
D．充电桩起火，应迅速浇水扑灭
B

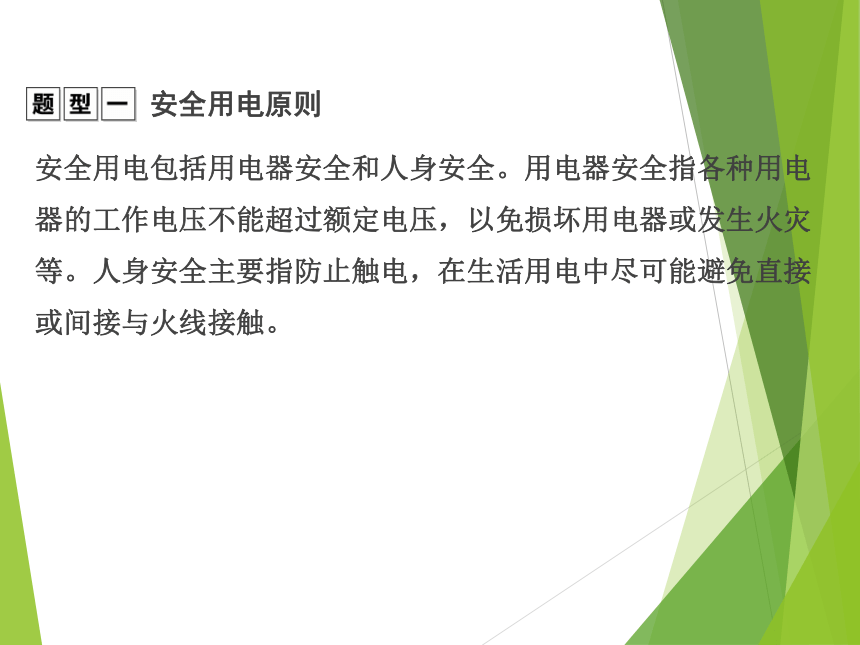

安全用电原则
安全用电包括用电器安全和人身安全。用电器安全指各种用电器的工作电压不能超过额定电压，以免损坏用电器或发生火灾等。人身安全主要指防止触电，在生活用电中尽可能避免直接或间接与火线接触。
【例1】　(2022，成都)电网连着千万家，安全系着你我他。关于家庭电路及安全用电，下列说法正确的是( )
A．控制电灯的开关必须接在火线与电灯之间
B．发现空气开关跳闸后，应该立即重新合上
C．使用验电笔时，手不必接触笔尾金属部分
D．发现有人触电，立即用手把他拉离带电体
A
1．(2021，丽水)今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜。铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上，会造成短路而使动车组失去动力。下列电路能解释上述现象的是( )
D
家庭电路连接
家庭电路中各用电器之间是并联。插座与用电器并联；开关与用电器串联在支路中且开关必须先连火线；熔断器或断路器串联在干路火线上；三孔插座的连线是“左零右火上接地”。
【例2】　如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是( )
A．保险盒接法错误，保险盒应该安装在火线上
B．两孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
C
2．(2022，兰州)如图甲是宾馆床头柜上开关示意图，图乙是
其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和
亮度，S2为单独控制电视插座的开关。在图乙中将电路图连
接完整，要求符合安全用电原则。
家庭电路的故障分析
家庭电路故障有四种：断(开)路、短路、过载和漏电。
【例3】　(2021，湖州)小明家里的一盏电灯不能发光了，换
上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开
关后，分别在如图a、b、c、d四个位置进行测量，测电笔均
能发光。则电路故障是( )
A．a点与火线之间断路
B．a点与b点之间断路
C．c点与d点之间断路
D．d点与零线之间断路
D
3．(2022，鞍山)如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是( )
A. 熔丝熔断
B．三孔插座与地线接触不良
C．灯泡被短路
D．A、B两点间断路
D
【例】　(2021，绍兴)材料：爷爷家的电饭锅不能做饭了，小敏检查发现：电源插头处有烧焦的痕迹。奶奶埋怨爷爷：“每次做完饭都让你把插头从插座上拔下来，而你从电饭锅连接口拔出就算完事，插头总在插座上插着。看，烧坏了吧！”
爷爷辩解道：“插头不是在做完饭后烧坏的，从锅上拔出后就没电了！”
奶奶：“没电？没电你摸摸，不电死你才怪！”……
思考：爷爷说的“没电”？奶奶认为的“有电”？插头烧焦的
原因可能是……
结合你所掌握的科学知识，请给爷爷和奶奶一个合理的解释以及安全用电的建议。
