第四章 电与电路复习

课件19张PPT。“擦去”----电路解法之简化电路篇

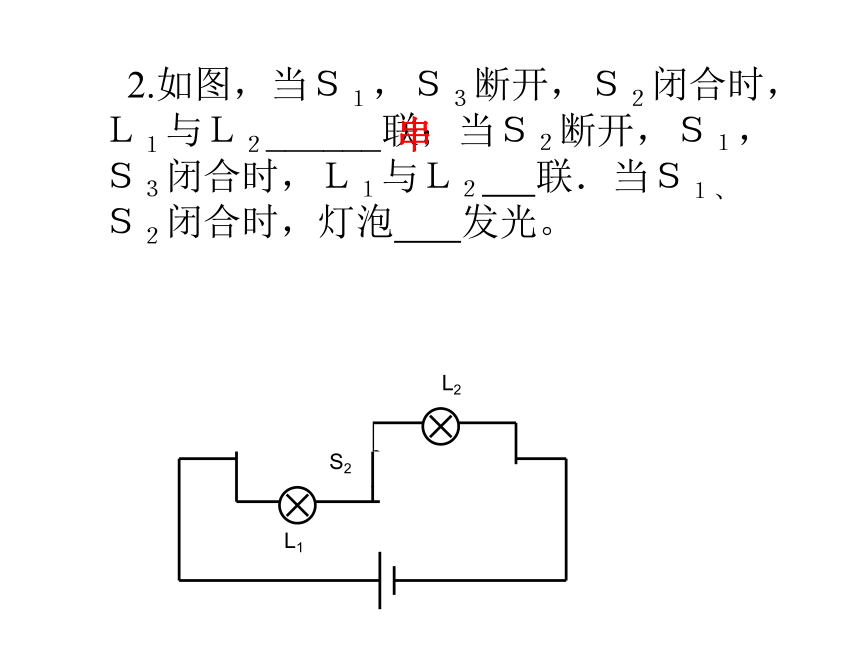

1.如图所示，若断开开关S2 、闭合开关S1 ，则电路是（ ）路；若只闭合开关S2 ，则电路是（ ）路；若断开开关S 1 、S2 ,则电路是（ ）路。S1S2通短开活动一：如何连接L1、L2, 使它们同时发光和熄灭呢？设计电路图并连接相应的电路图。擦去法简化电路的原则擦去未工作的那部分电路。（断路或被短路）2.如图，当Ｓ１，Ｓ３断开，Ｓ２闭合时，Ｌ１与Ｌ２______联；当Ｓ２断开，Ｓ１，Ｓ３闭合时，Ｌ１与Ｌ２ 联．当Ｓ１、Ｓ２闭合时，灯泡 发光。
S1L2L1S2S3

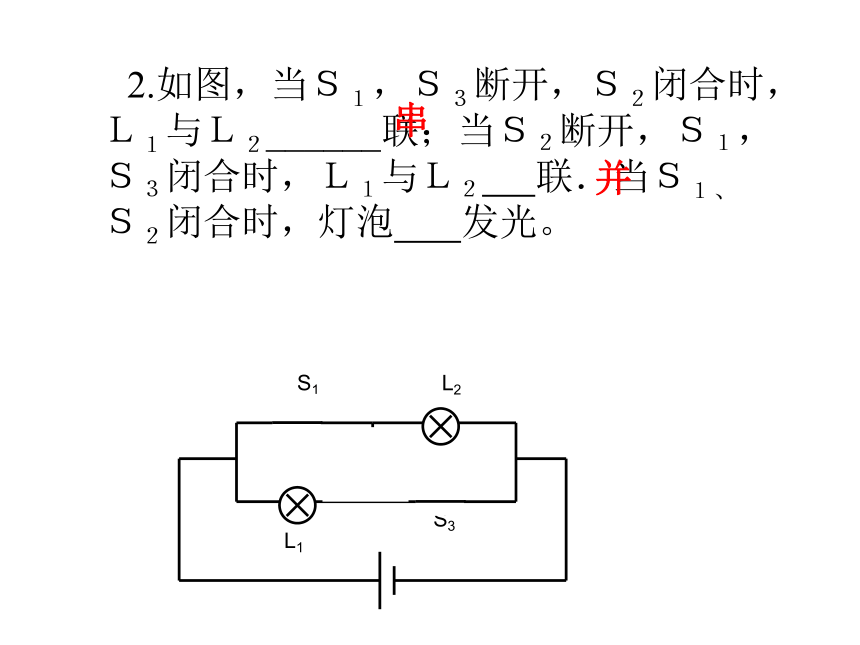

串2.如图，当Ｓ１，Ｓ３断开，Ｓ２闭合时，Ｌ１与Ｌ２______联；当Ｓ２断开，Ｓ１，Ｓ３闭合时，Ｌ１与Ｌ２ 联．当Ｓ１、Ｓ２闭合时，灯泡 发光。
S1L2L1S2S3
并串2.如图，当Ｓ１，Ｓ３断开，Ｓ２闭合时，Ｌ１与Ｌ２______联；当Ｓ２断开，Ｓ１，Ｓ３闭合时，Ｌ１与Ｌ２ 联．当Ｓ１、Ｓ２闭合时，灯泡 发光。
S1L2L1S2S3
L2
串并3.如图所示电路，闭合S、S2、S3，断开S1则灯泡 发光，闭合 时L1、L2为串联，闭合 时L1、L2为并联。擦去法简化电路的步骤1、用铅笔复制电路图
2、擦去断路的部分电路
3、擦去被短路的部分电路擦去法简化电路的步骤1、用铅笔复制电路图
2、擦去断路的部分电路
3、擦去被短路的部分电路
4、把电压表看成是断路，有必要时可擦去
5、把电流表看成是一根无阻导线，必要时可将电流表擦去，换上一根导线。4.如图所示，当S闭合以后，R1、R2是何种连接方式，伏特表分别测得是谁的电压？安培表测得是谁的电流？
R1R2
5.画出此图的等效电路图6.如图7所示电路，将开关S闭合，电流表的示数将 ；电压表的示数将 .（选填“变大”、“变小“或”不变“）
电路解法五步曲图：明确电路的连接方式
1、串联还是并联
2、电表所测的对象
标：在电路图上标出已知及被求量
选：根据量之间的关系，选择正确的公式
解：列式得出被求量（数值或变化情况）
答：写出完整的答案 在如图所示的电路中，电源电压保持6V不变，
当开关S1断开，S2、S3闭合时，电流表的示数为1A；
当开关S1、S3闭合，S2断开时，电流表的示数为0.4A，试求：
（1）R1和R2的阻值；
（2）当开关S1闭合，S2、S3断开时，电流表的示数为多少？简化变阻器（08义乌）如图所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物体移动距离的大小．下列说法正确的是（ ）
A．物体M不动时，电流表、电压表都没有示数
B．物体M不动时．电流表有示数，电压表没有示数
C．物体M向右移动时．电流表、电压表示数都增大
D．物休M向右移动时，电流表示数不变，电压表示数增大 如图所示，电源电压保持不变，R2=20Ω，滑动变阻器的最大阻值R0=20Ω，
当只闭合开关S1，滑片P置于最左端a时，
电流表示数为0.2A；
当开关S1、S2均闭合，滑片P置于最右端b时，
电流表示数为0.6A。 求:
（1）定值电阻R1 （2）电源电压
