人教版初三物理辅导班课件 8.欧姆定律的综合应用（含抛砖引玉）（129张PPT）

(共129张PPT)
讲
欧姆定律的综合应用（含抛砖引
玉)
F
目录
专题三电表的示数变化问题
2
专题四欧姆定律的综合计算
3
专题五△U与△的比值
2kg
模块
电表示数变化问题
N
W
E
新知导人
知识解读
知识小结
电表示数变化问题
电路中哪些操作会使⑨④示数发生改变？
移动滑片
新知导人
知识解读
知识小结

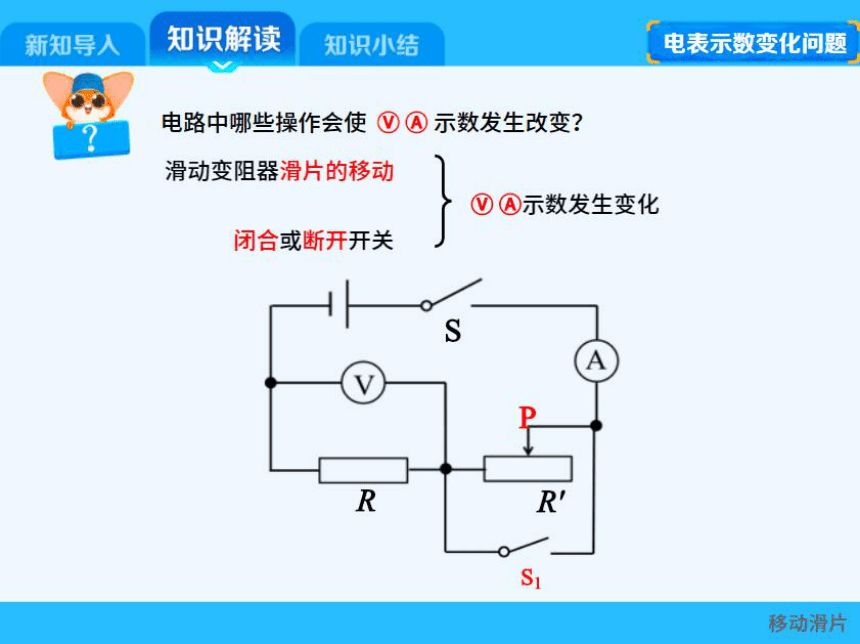

电表示数变化问题
电路中哪些操作会使⑩ 示数发生改变？
滑动变阻器滑片的移动
)②示数发生变化
闭合或断开开关
人】
A
R
移动滑片
新知导人
知识解读
知识小结
滑片移动引起的电表示数变化

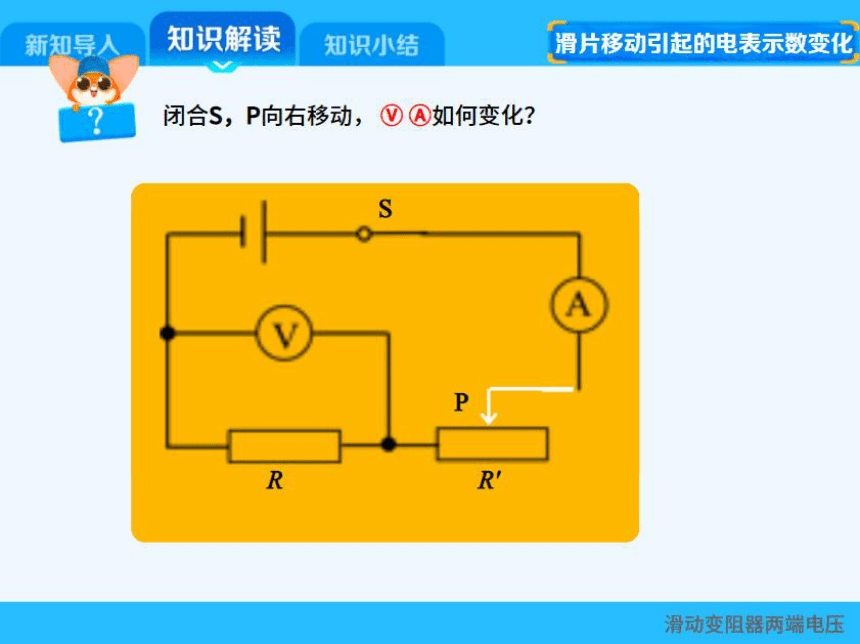

闭合S,P向右移动，①④如何变化？
S
R
R
滑动变阻器两端电压
新知导人
知识解读
知识小结

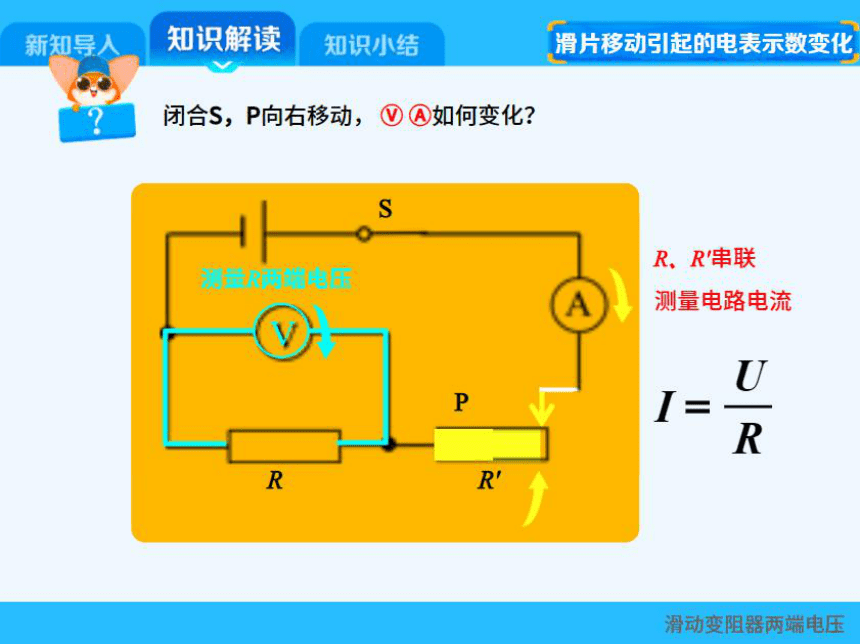

滑片移动引起的电表示数变化
闭合S,P向右移动，①④如何变化？
S
R、R串联
测量R两端电压
测量电路电流
U
I=
R
R
R'
滑动变阻器两端电压
新红
知识解读
知识小结
滑片移动引起的电表示数变化
闭合$，P向右移动，滑动变阻器两端电压如何变化？
测量R两端电压
R'
方法总结
新红
知识解读
知识小结

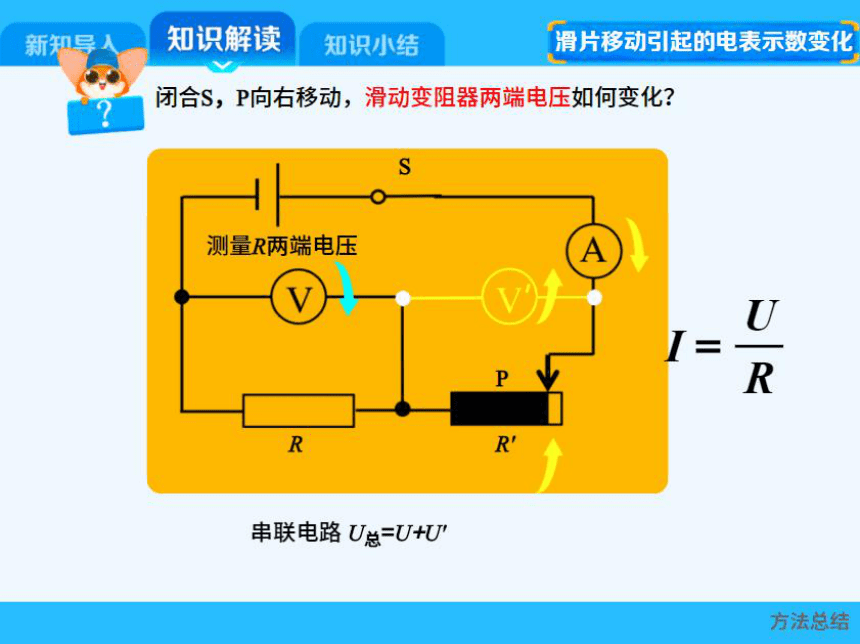

滑片移动引起的电表示数变化

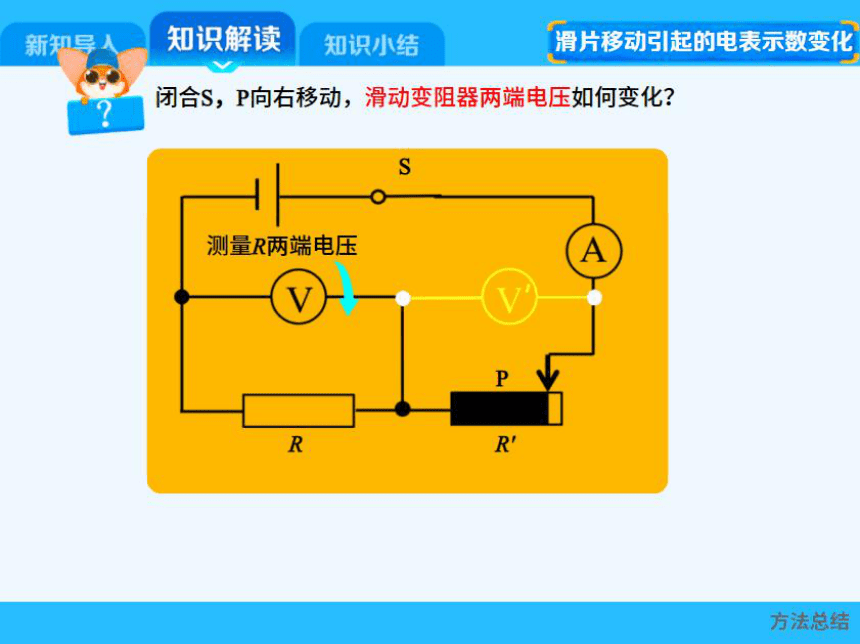

闭合$，P向右移动，滑动变阻器两端电压如何变化？
测量R两端电压
U
R
R'
串联电路U总=U+U”
方法总结
新知导人
知识解读
知识小结

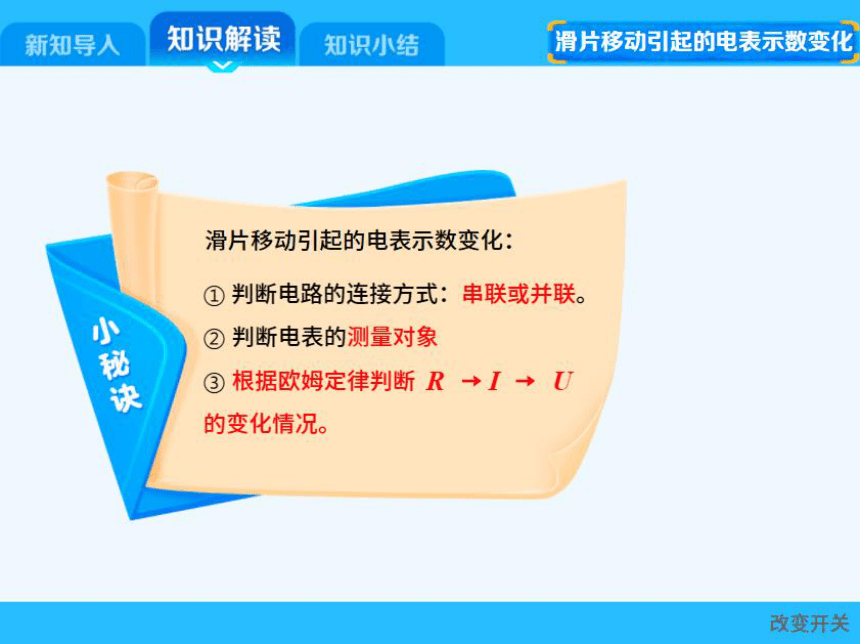

滑片移动引起的电表示数变化
滑片移动引起的电表示数变化：
①
判断电路的连接方式：串联或并联。
小秘诀
②判断电表的测量对象
③根据欧姆定律判断R→I→)
的变化情况。
改变开关
新知三
知识解读
知识小结
开关断开与闭合引起的电表示数变化

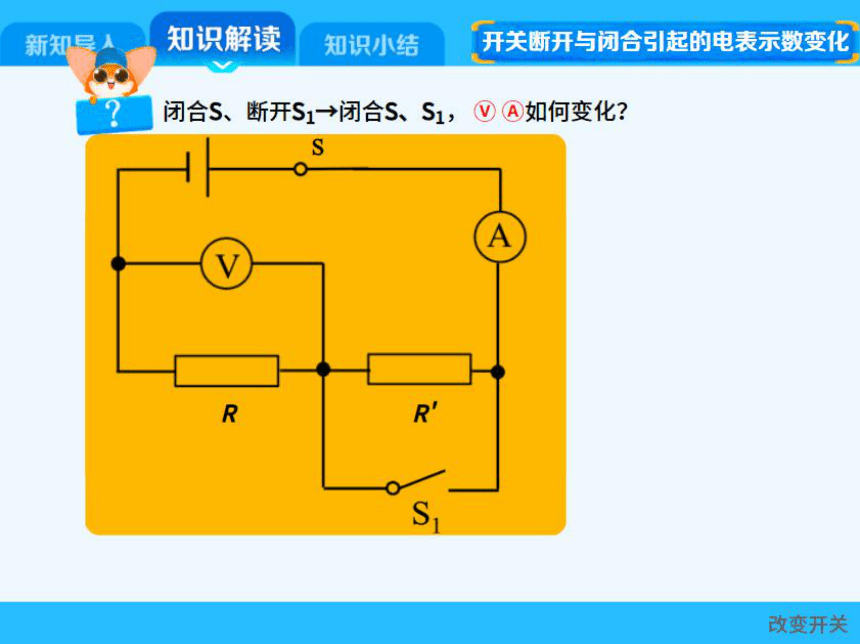

闭合S、断开S1→闭合S、S1,四A如何变化？
S
R
R
改变开关
新知三
知识解读
知识小结
开关断开与闭合引起的电表示数变化

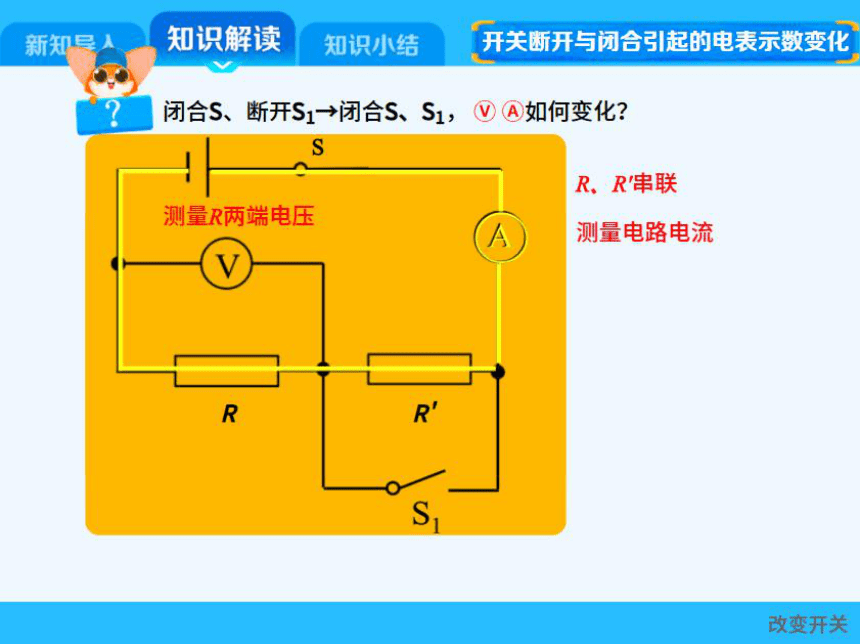

闭合S、断开S1→闭合S、S1,四A如何变化？
S
R、R串联
测量R两端电压
A
测量电路电流
R
改变开关
