人教版初三物理辅导班课件 13.家庭电路（123张PPT）

(共123张PPT)
讲次
家庭电路（含抛砖引玉
)
目录
1
家庭电路
2
专题一电路故障
(三)
2kg
模块
家庭电路
N
W
E
新知导入
知识解读
知识小结
家庭电路
家庭电路由哪些部分组成呢？
组成
新知导入
知识解读
知识小结

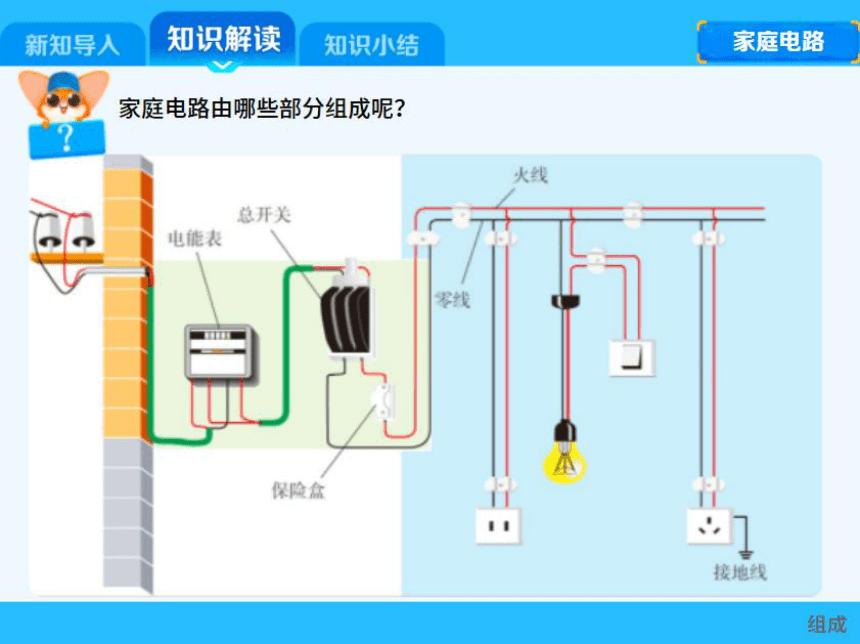

家庭电路
家庭电路由哪些部分组成呢？
火线
总开关
电能表
零线
保险盒
接地线
组成
新知导人
知识解读
知识小结

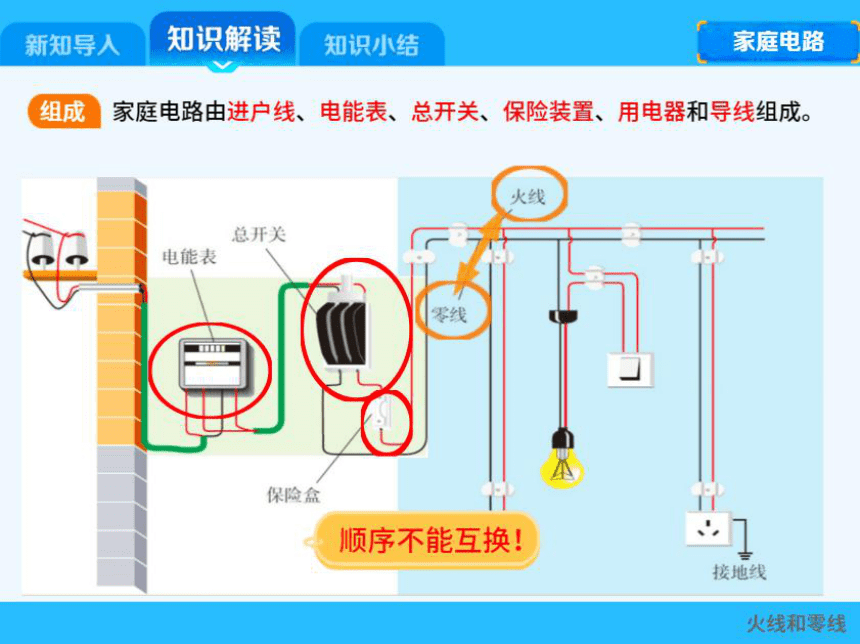

家庭电路
组成
家庭电路由进户线、电能表、总开关、保险装置、用电器和导线组成。
火线
总开关
电能表
零线
保险盒
顺序不能互换！
接地线
火线和零线
新知导人
知识解读
知识小结

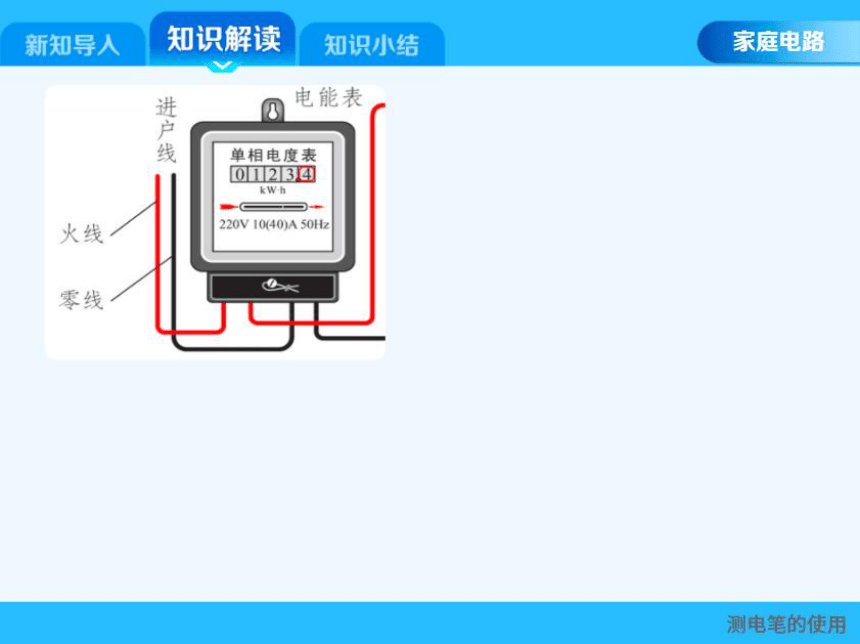

家庭电路
电能表
户线
单相电度表
0I23④
kW-h
火线
220V10(40)A50Hz
零线
测电笔的使用
新知导人
知识解读
知识小结
家庭电路
电能表
户线
火线
单相电度表
220V
0123④
kW-h
零线
火线
220V1040)A50Hz
220V
ov
零线
大地

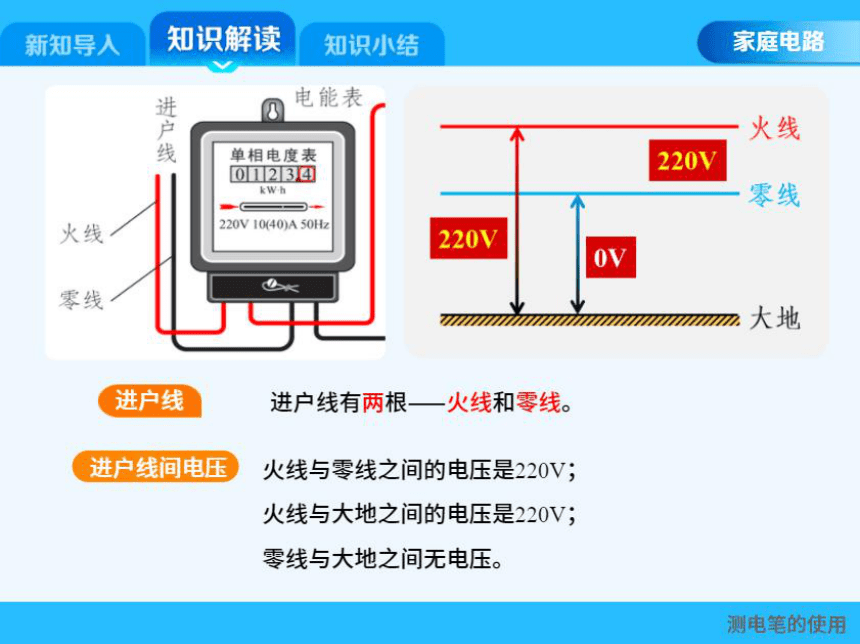

进户线
进户线有两根一火线和零线。
进户线间电压
火线与零线之间的电压是220V;
火线与大地之间的电压是220V;
零线与大地之间无电压。
测电笔的使用
新知导入
知识解读
知识小结
家庭电路
那么，如何识别火线和零线呢？
试电笔的使用
新知导入
知识解读
知识小结
家庭电路

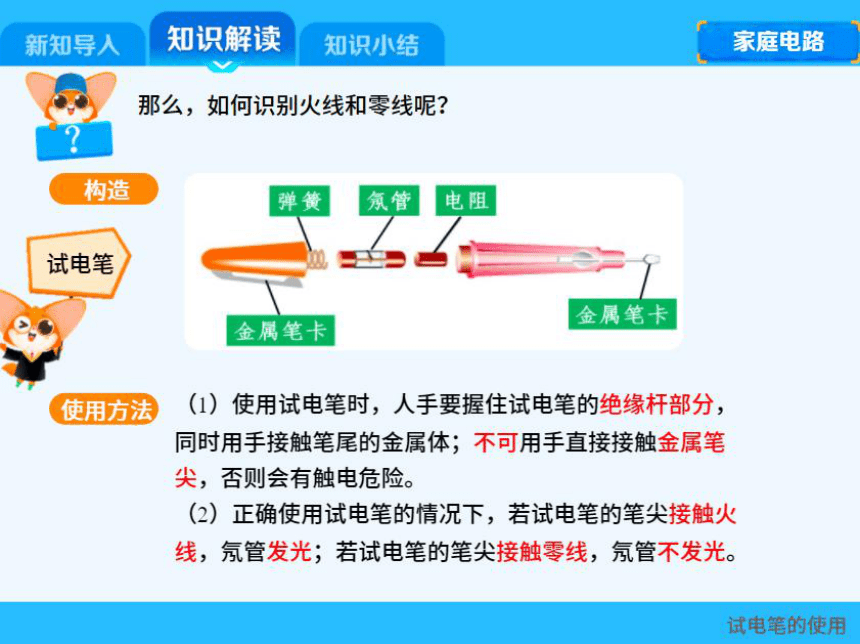

那么，如何识别火线和零线呢？
构造
弹簧
氖管
电阻
试电笔
金属笔卡
金属笔卡
使用方法
(1)使用试电笔时，人手要握住试电笔的绝缘杆部分，
同时用手接触笔尾的金属体；不可用手直接接触金属笔
尖，否则会有触电危险。
(2)正确使用试电笔的情况下，若试电笔的笔尖接触火
线，氖管发光；若试电笔的笔尖接触零线，氖管不发光。
试电笔的使用
新知导人
知识解读
知识小结
家庭电路

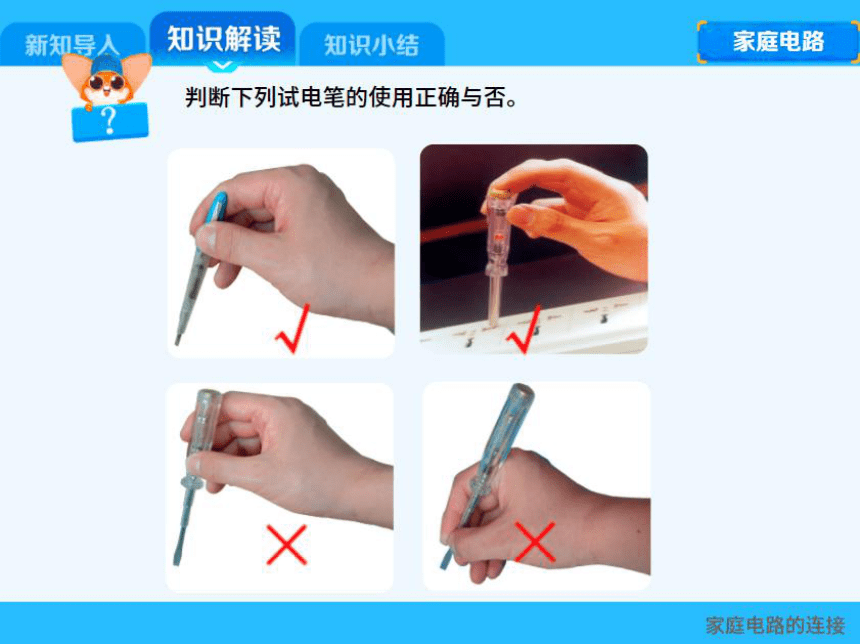

判断下列试电笔的使用正确与否。
家庭电路的连接
