人教版初三物理辅导班课件 4.电流与电路（二）（150张PPT）

(共150张PPT)
讲次
电流与电路（二）（含抛砖引
玉)

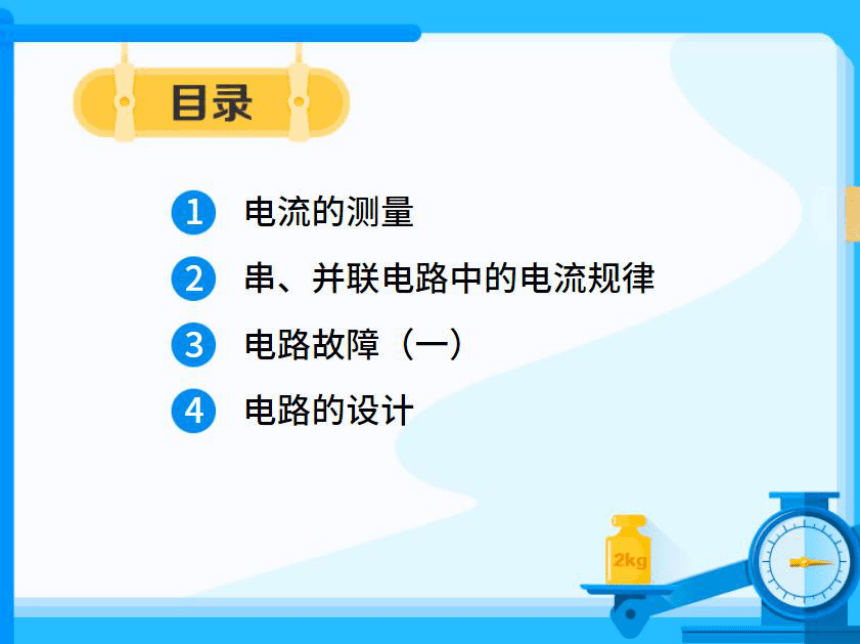

目录
电流的测量
2
串、并联电路中的电流规律
3
电路故障（一)
4
电路的设计
2kg
模块
电流的测量
N
W
E
新知导人
知识解读
知识小结
电流的大小

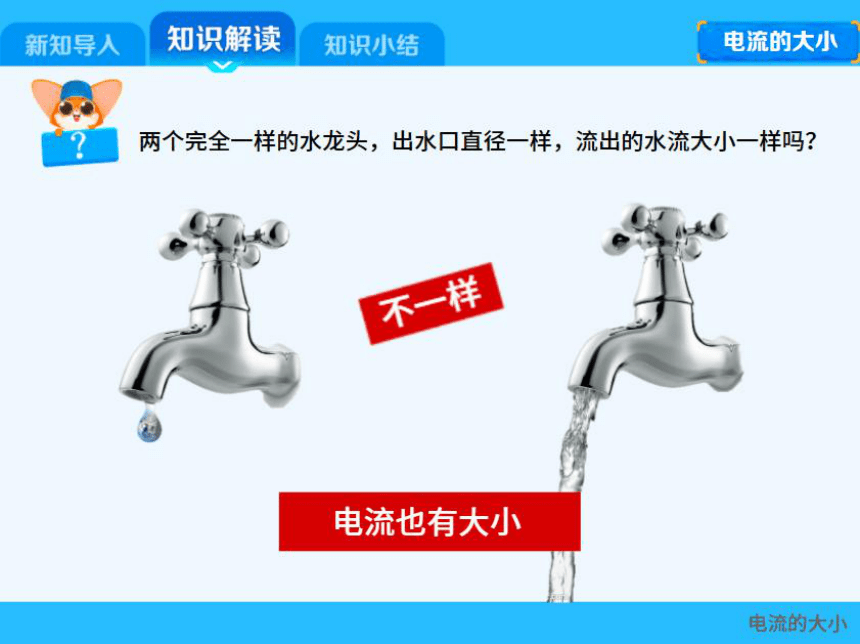

两个完全一样的水龙头，出水口直径一样，流出的水流大小一样吗？
电流的大小、
新知导人
知识解读
知识小结
电流的大小
两个完全一样的水龙头，出水口直径一样，流出的水流大小一样吗？
不一样
电流也有大小
电流的大小、
新知导入
知识解读
知识小结
电流的大小

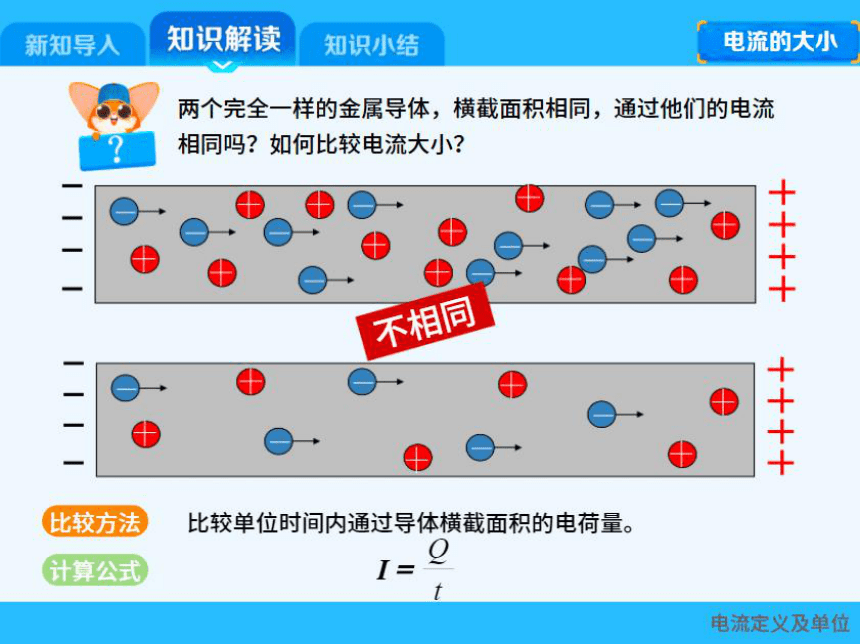

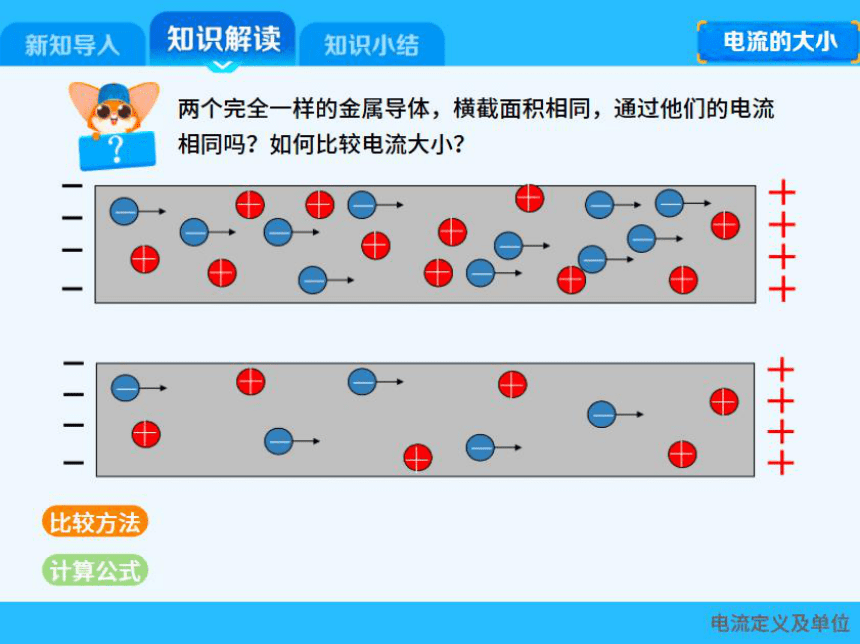

两个完全一样的金属导体，横截面积相同，通过他们的电流
相同吗？如何比较电流大小？
十十十
十十十十
比较方法
计算公式
电流定义及单位
新知导人
知识解读
知识小结
电流的大小
两个完全一样的金属导体，横截面积相同，通过他们的电流
相同吗？如何比较电流大小？
十十十十
不相同
十十十十
比较方法
比较单位时间内通过导体横截面积的电荷量。
计算公式
I=
Q
电流定义及单位
新知导人
知识解读
知识小结
电流的大小

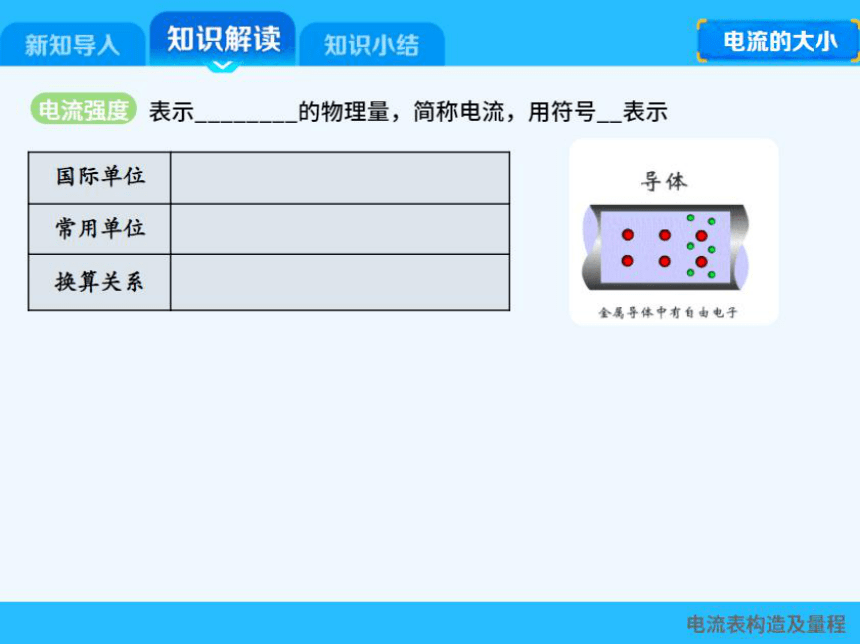

电流强度
表示
的物理量，简称电流，用符号表示
国际单位
导体
常用单位
换算关系
金属导体中有自由电子
电流表构造及量程
新知导人
知识解读
知识小结
电流的大小

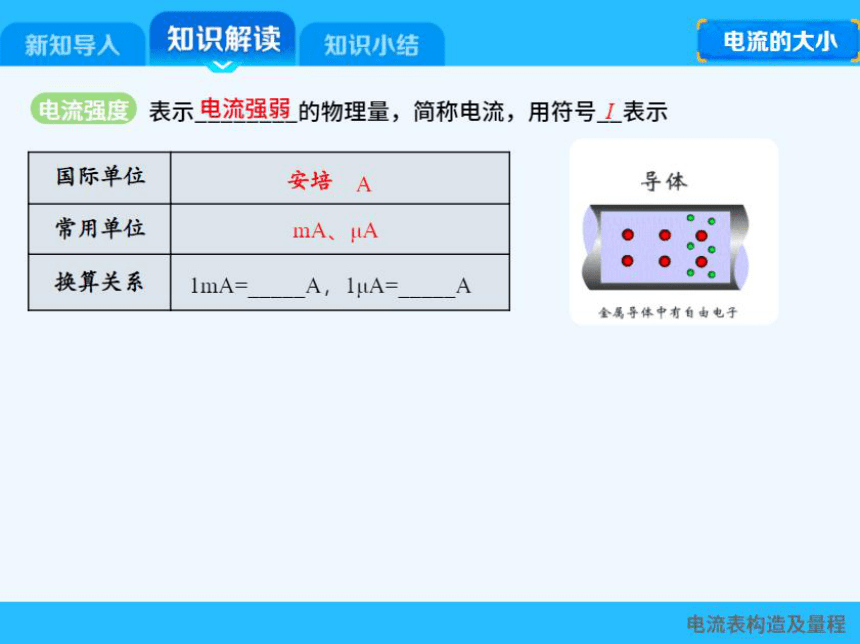

电流强度
表示电流强弱的物理量，简称电流，用符号工表示
国际单位
安培A
导体
常用单位
mA、A
换算关系
1mA=A,1uA=
A
金属导体中有自由电子
电流表构造及量程
新知导人
知识解读
知识小结

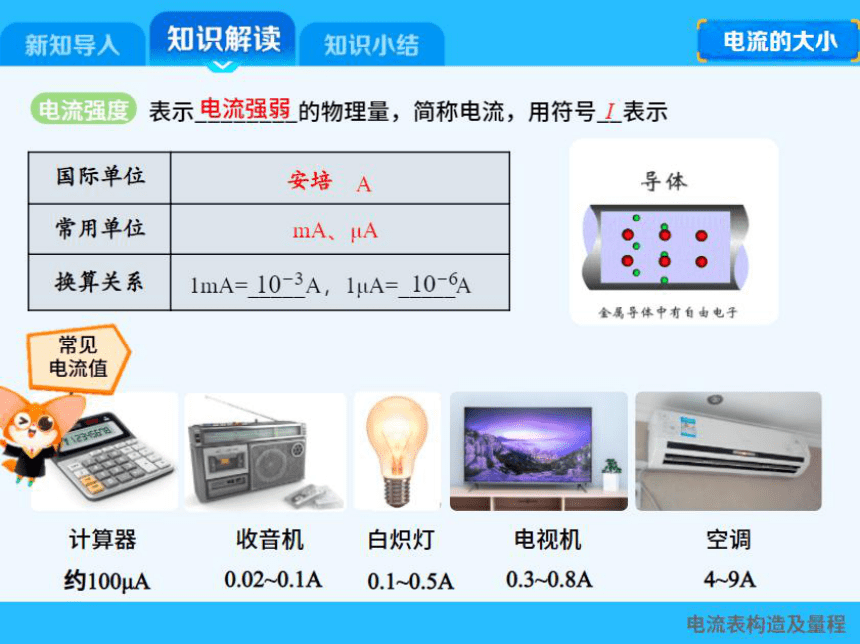

电流的大小
电流强度
表示电流强弱的物理量，简称电流，用符号工表示
国际单位
安培A
导体
常用单位
mA、A
换算关系
1mA=10-3A,1uA=10-6A
金属导体中有自由电子
常见
电流值
2
计算器
收音机
白炽灯
电视机
空调
约100μA
0.020.1A
0.10.5A
0.30.8A
49A
电流表构造及量程
