讲次
欧姆定律
E

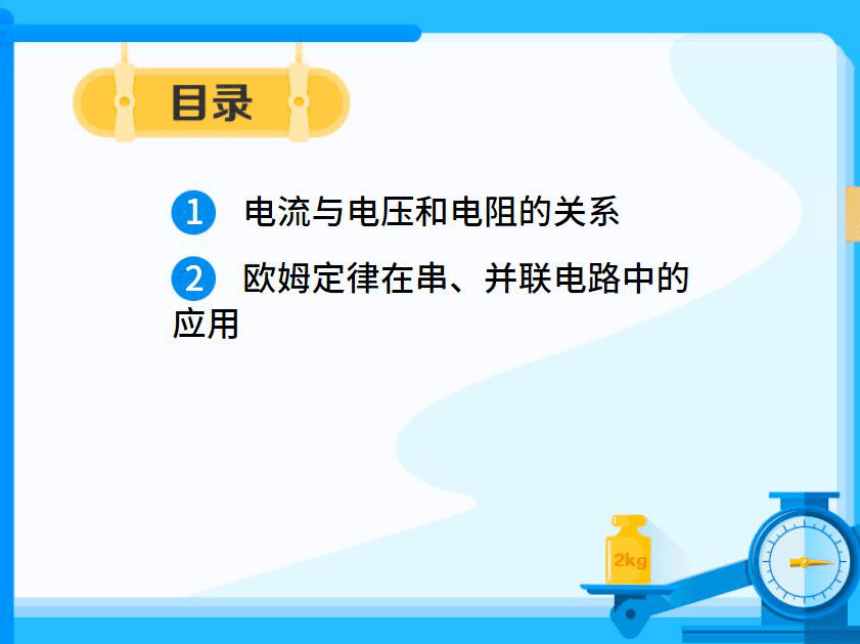

目录
1
电流与电压和电阻的关系
2
欧姆定律在串、并联电路中的
应用
2kg
模块
欧姆定律
N
W
E
新知导人
知识解读
知识小结
欧姆定律

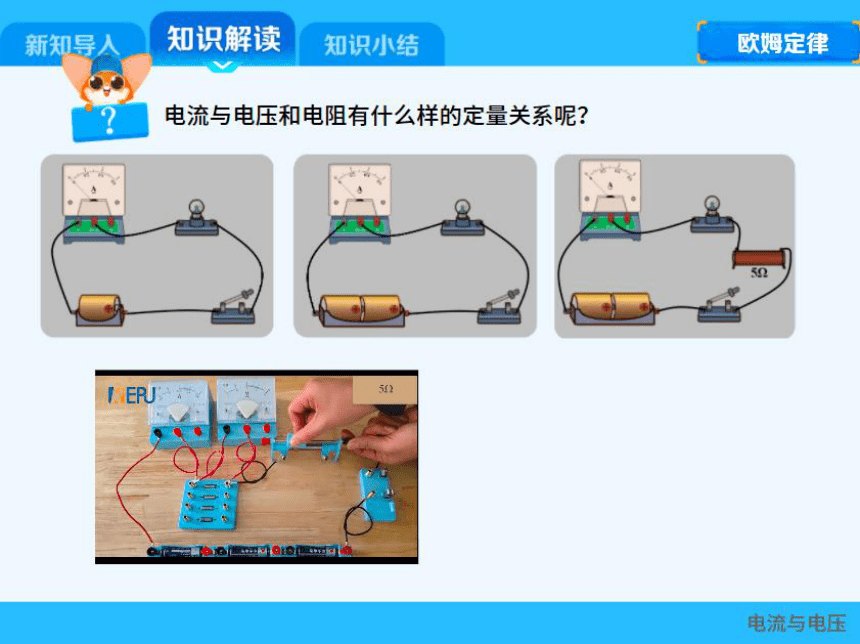

电流与电压和电阻有什么祥的定量关系呢？
50
I.ERU
52
cfa0了0aDH0ao0
电流与电压
新知导人
知识解读
知识小结
欧姆定律

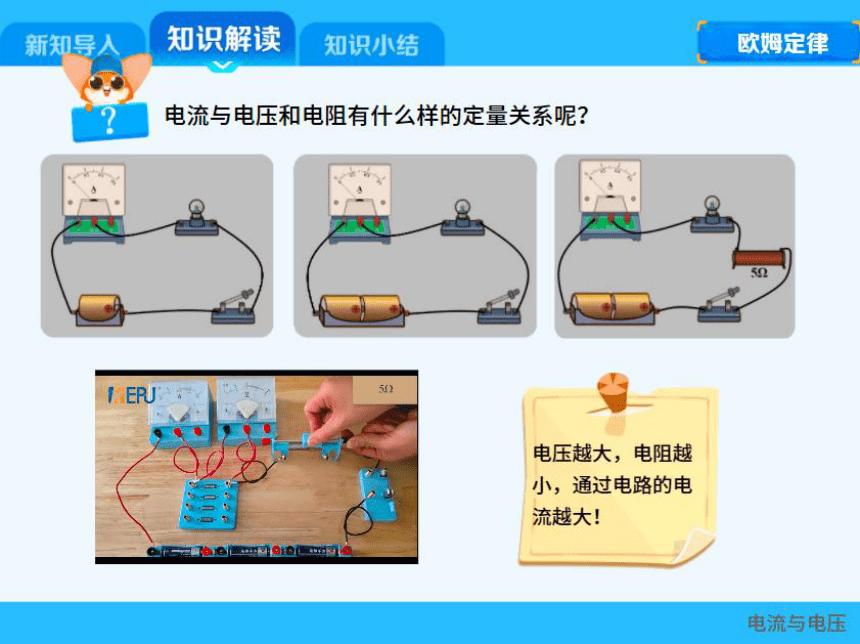

电流与电压和电阻有什么祥的定量关系呢？
52
LERU
542
电压越大，电阻越
小，通过电路的电
流越大！
6091
电流与电压
导入
知识解读
知识小结
欧姆定律

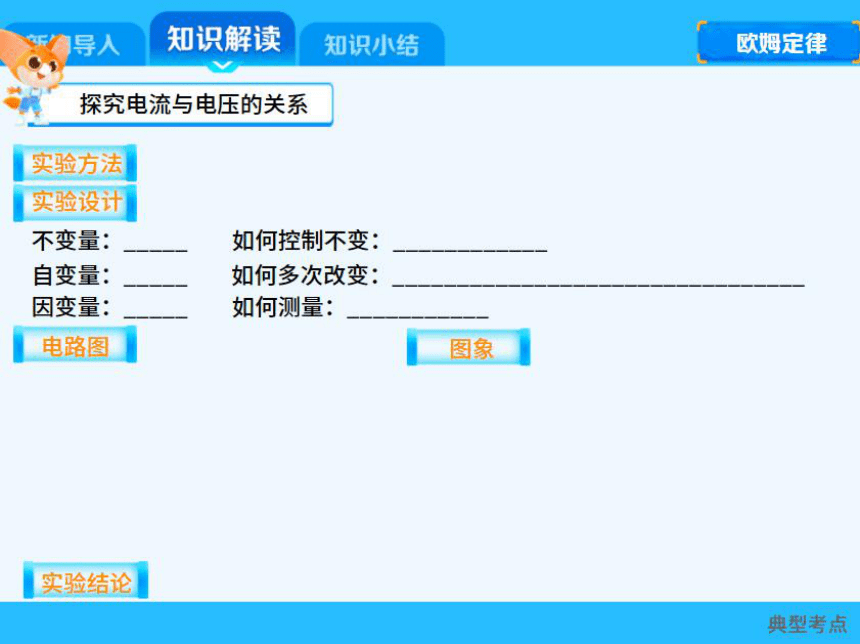

探究电流与电压的关系
实验方法
实验设计
不变量：
如何控制不变：
自变量：
如何多次改变：
因变量：
如何测量：
电路图
图象
实验结论
典型考点
导人
知识解读
知识小结
欧姆定律

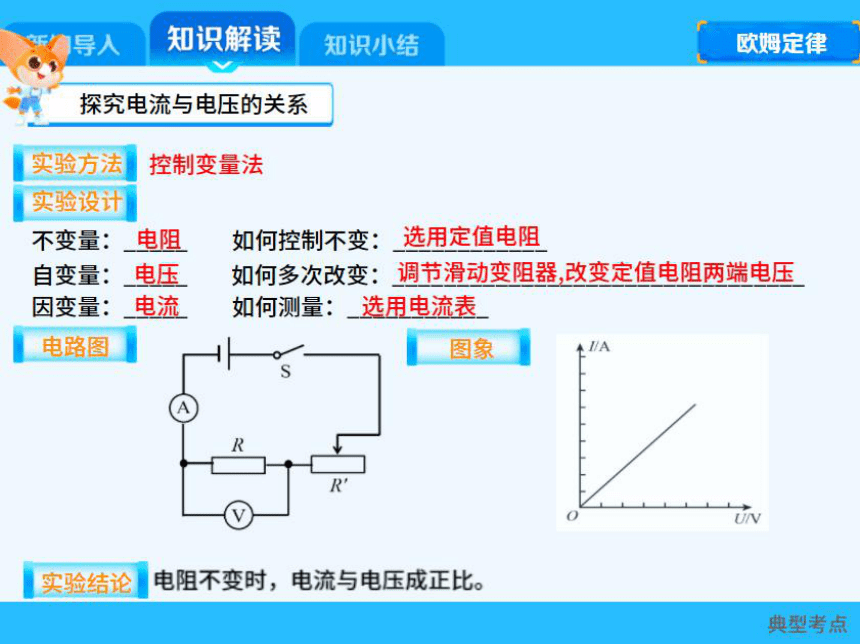

探究电流与电压的关系
实验方法
控制变量法
实验设计
不变量：
电阻
如何控制不变：选用定值电阻
自变量：电压
如何多次改变：调节滑动变阻器，改变定值电阻两端电压
因变量：
电流
如何测量：选用电流表
电路图
图象
实验结论
电阻不变时，电流与电压成正比。
典型考点
新刀导入
知识解读
知识小结
欧姆定律
探究电流与电压的关系

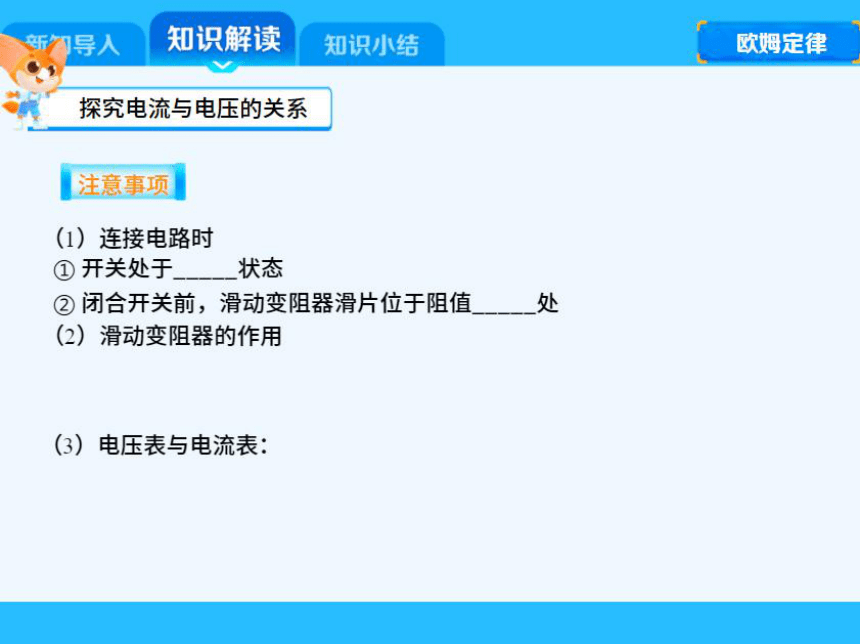

注意事项
(1)连接电路时
①开关处于
状态
②闭合开关前，滑动变阻器滑片位于阻值
处
(2)滑动变阻器的作用
(3)电压表与电流表：
新刀导人
知识解读
知识小结
欧姆定律

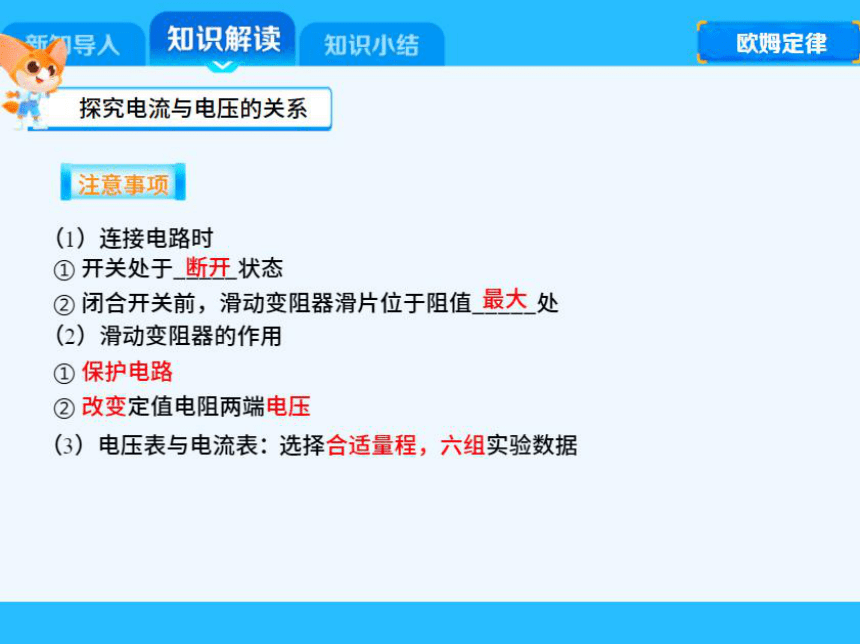

探究电流与电压的关系
注意事项
(1)连接电路时
①开关处于断开状态
②闭合开关前，滑动变阻器滑片位于阻值最大处
(2)滑动变阻器的作用
①保护电路
②改变定值电阻两端电压
(3)电压表与电流表：选择合适量程，六组实验数据
