人教版初三物理辅导班课件 5.电压与电阻（217张PPT）

(共217张PPT)
讲次
电压与电阻（含抛砖引玉）

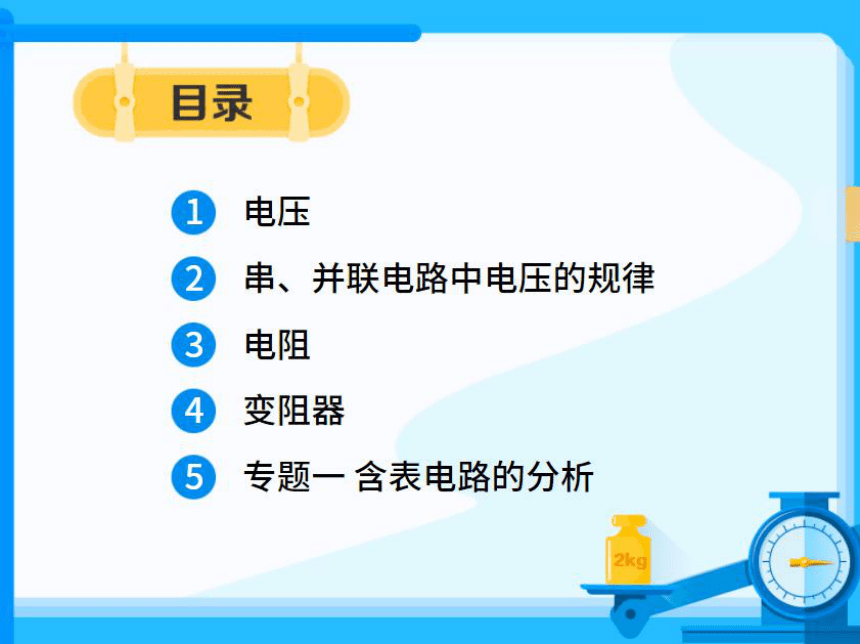

目录
电压
串、并联电路中电压的规律
3
电阻
变阻器
5
专题一含表电路的分析
2k9
模块
电压与电压表
N
W
E
新知导人
知识解读
知识小结

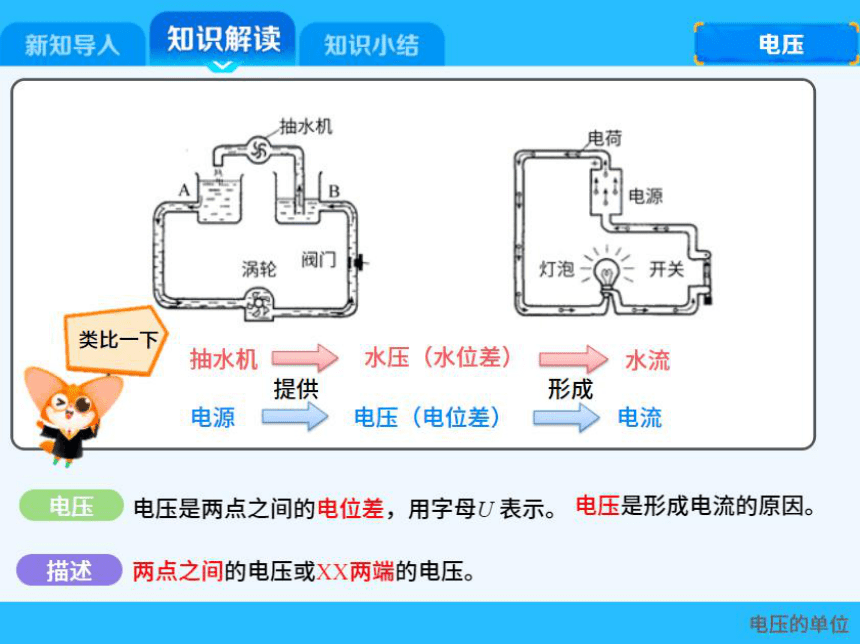

电压
抽水机
电荷
电源
涡轮
阀门
灯泡
开关
类比一下
电压
描述
电压的单位
新知导人
知识解读
知识小结
电压
抽水机
电荷
电源
涡轮
阀门
灯泡
开关
类比一下
抽水机
水压（水位差）
水流
提供
形成
电源
电压（电位差）
电流
电压
电压是两点之间的电位差，用字母U表示。电压是形成电流的原因。
描述
两点之间的电压或XX两端的电压。
电压的单位
新知导入
知识解读
知识小结
电压
单位
常用单位
换算关系
持续电流的条件
新知导人
知识解读
知识小结

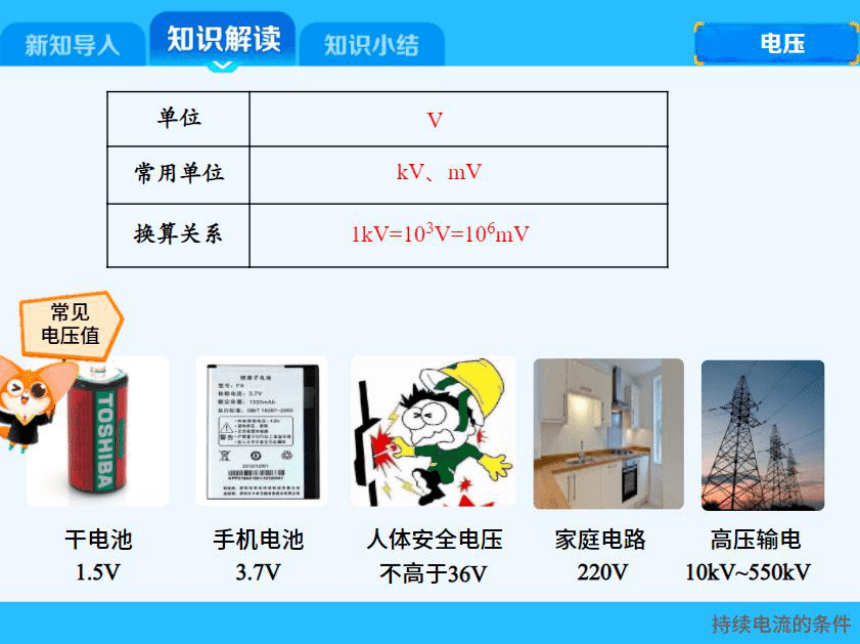

电压
单位
V
常用单位
kV、mV
换算关系
1kV=103V=106mV
常见
电压值
厘形：
标称电压：美y
TOSHIB
钱n标准.0T材-9四
⊙
智
干电池
手机电池
人体安全电压
家庭电路
高压输电
1.5V
3.7V
不高于36V
220V
10kV~550kV
持续电流的条件
新知导人
知识解读
知识小结
电压
小灯泡要持续发光，电路中要有持续的电流，如何保证电路中有持续
电流呢？
形成持续电流
的条件
概念辨析
注意

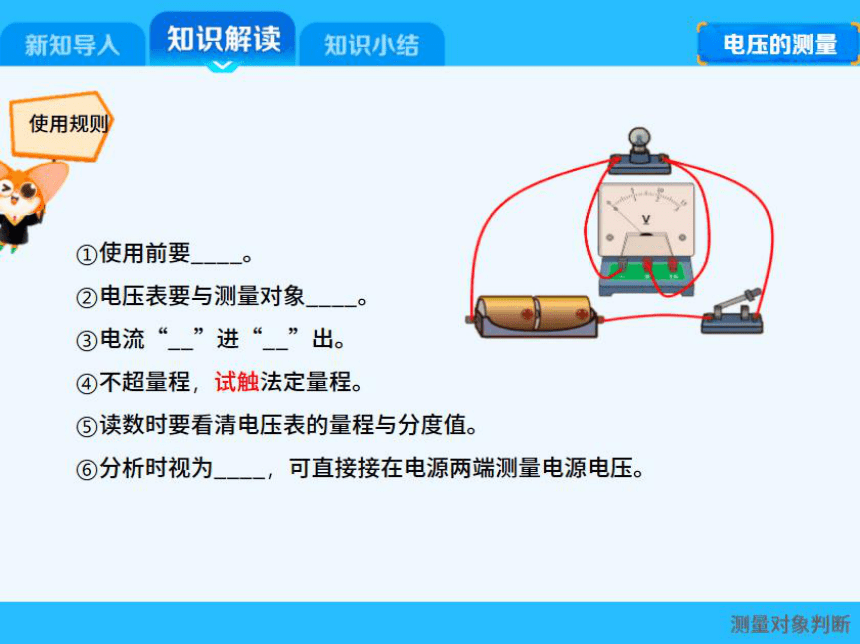

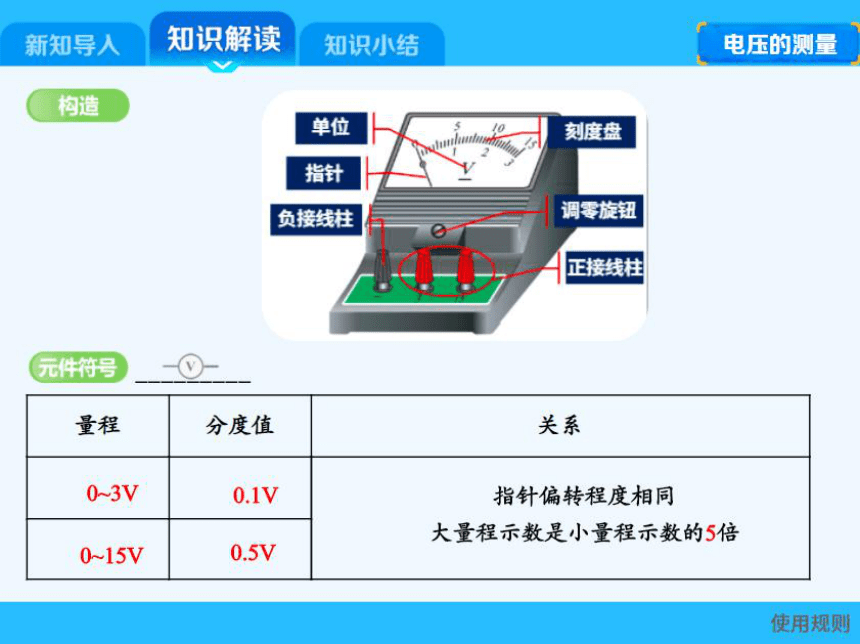

电压表
新知导人
知识解读
知识小结
电压
小灯泡要持续发光，电路中要有持续的电流，如何保证电路中有持续
电流呢？
形成持续电流
①有电压（电源是提供电压的装置）；②电路为通路
的条件
概念辨析
有电压不一定有电流，有电流一定有电压
①直流电路中，电源的正极电位最高，负极电位最低；
注意
②导线两端电压为零（同一根导线上，电位处处相等）；
③正常工作的用电器两端有电压（电位差）
电压表
