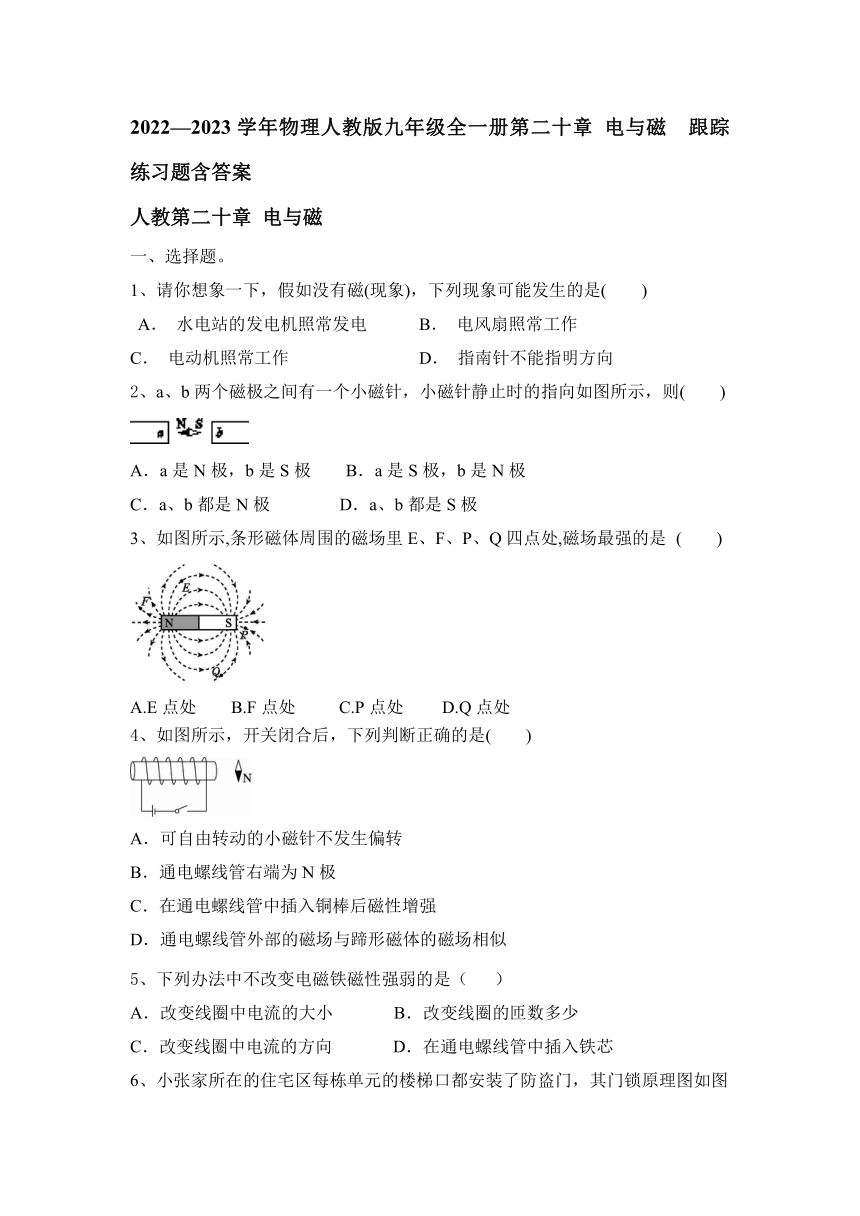

2022—2023学年物理人教版九年级全一册第二十章 电与磁 跟踪练习题(含答案)

2022—2023学年物理人教版九年级全一册第二十章 电与磁 跟踪练习题含答案
人教第二十章 电与磁
一、选择题。
1、请你想象一下，假如没有磁(现象)，下列现象可能发生的是(　　)
A． 水电站的发电机照常发电 B． 电风扇照常工作
C． 电动机照常工作 D． 指南针不能指明方向
2、a、b两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，则(　　)
A．a是N极，b是S极 B．a是S极，b是N极
C．a、b都是N极 D．a、b都是S极
3、如图所示,条形磁体周围的磁场里E、F、P、Q四点处,磁场最强的是 (　　)
A.E点处 B.F点处 C.P点处 D.Q点处
4、如图所示，开关闭合后，下列判断正确的是(　　)
A．可自由转动的小磁针不发生偏转
B．通电螺线管右端为N极
C．在通电螺线管中插入铜棒后磁性增强
D．通电螺线管外部的磁场与蹄形磁体的磁场相似
5、下列办法中不改变电磁铁磁性强弱的是（ ）
A．改变线圈中电流的大小 B．改变线圈的匝数多少
C．改变线圈中电流的方向 D．在通电螺线管中插入铁芯

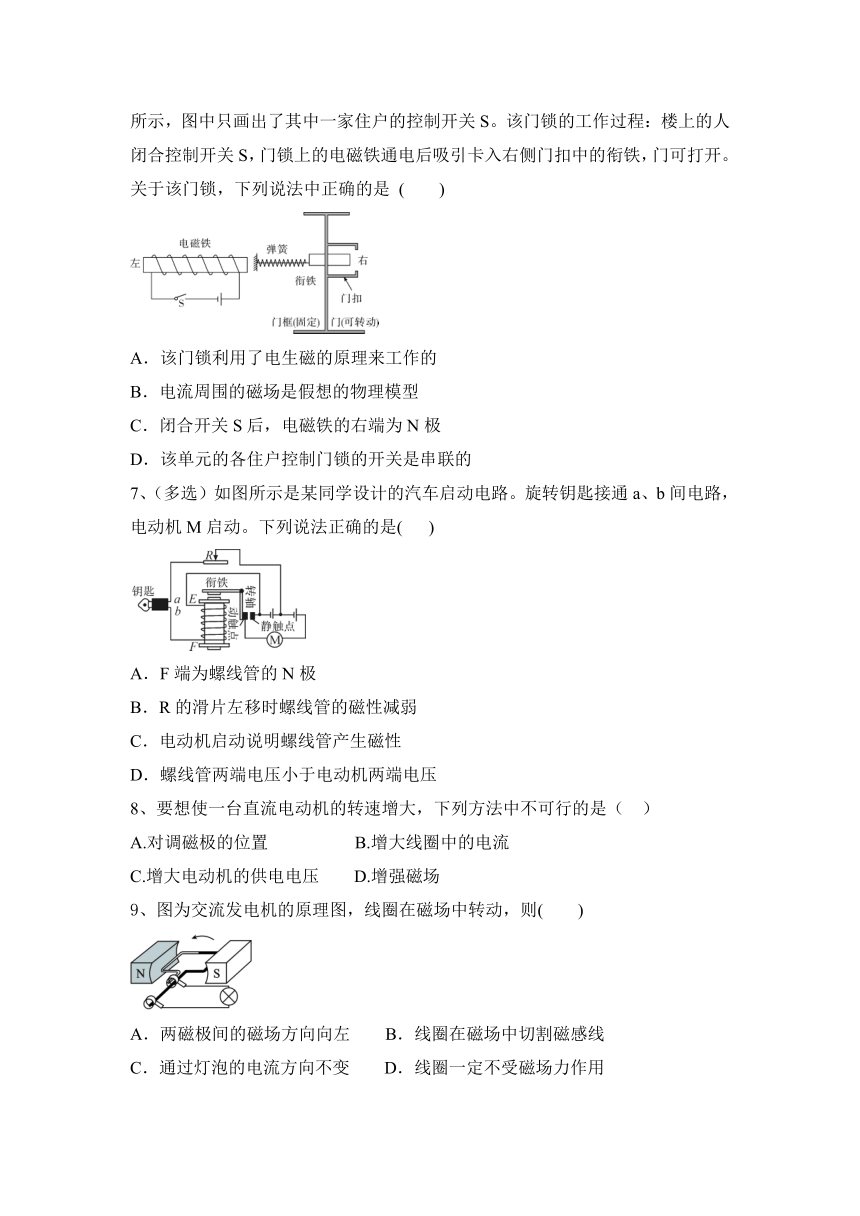

6、小张家所在的住宅区每栋单元的楼梯口都安装了防盗门，其门锁原理图如图所示，图中只画出了其中一家住户的控制开关S。该门锁的工作过程：楼上的人闭合控制开关S，门锁上的电磁铁通电后吸引卡入右侧门扣中的衔铁，门可打开。关于该门锁，下列说法中正确的是 (　　)
A．该门锁利用了电生磁的原理来工作的
B．电流周围的磁场是假想的物理模型
C．闭合开关S后，电磁铁的右端为N极
D．该单元的各住户控制门锁的开关是串联的
7、（多选）如图所示是某同学设计的汽车启动电路。旋转钥匙接通a、b间电路，电动机M启动。下列说法正确的是( )
A．F端为螺线管的N极
B．R的滑片左移时螺线管的磁性减弱
C．电动机启动说明螺线管产生磁性
D．螺线管两端电压小于电动机两端电压
8、要想使一台直流电动机的转速增大，下列方法中不可行的是（ ）
A.对调磁极的位置 B.增大线圈中的电流
C.增大电动机的供电电压 D.增强磁场
9、图为交流发电机的原理图，线圈在磁场中转动，则(　　)
A．两磁极间的磁场方向向左 B．线圈在磁场中切割磁感线
C．通过灯泡的电流方向不变 D．线圈一定不受磁场力作用

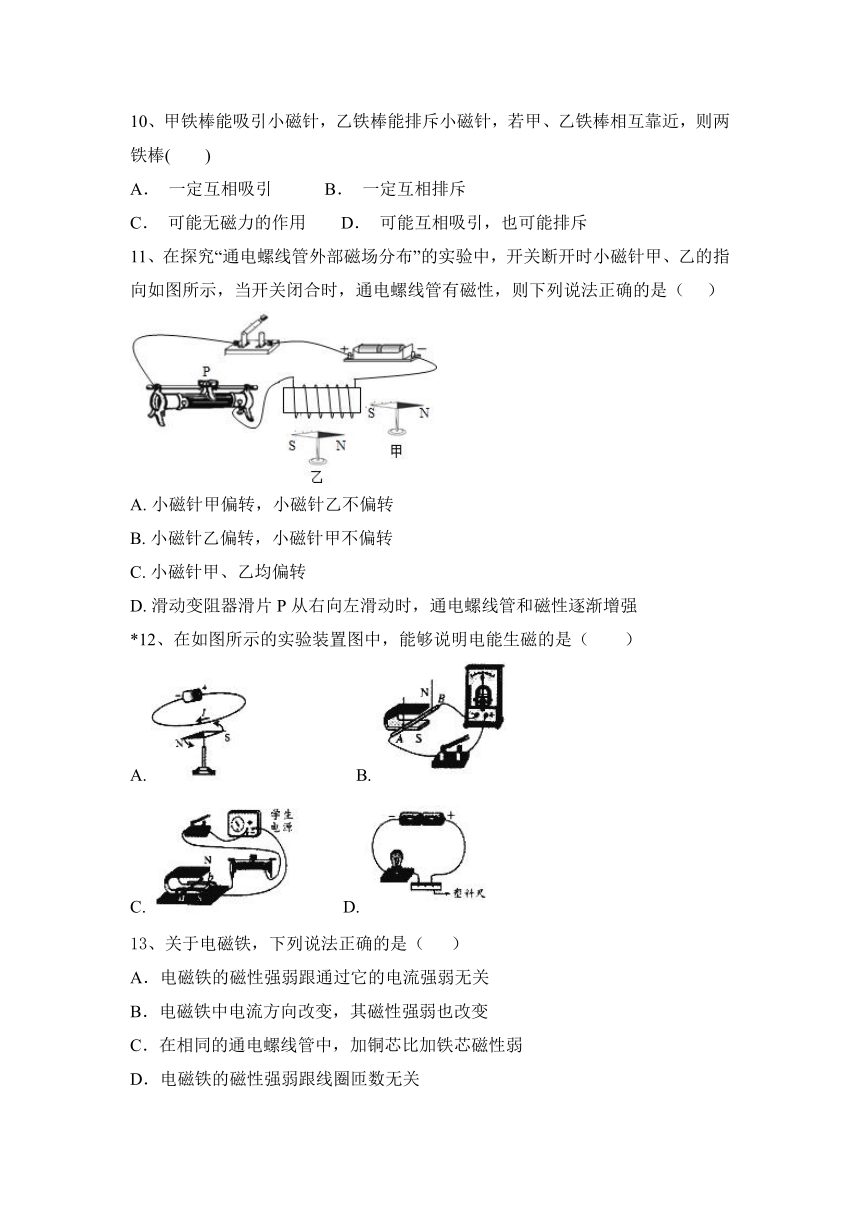

10、甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒(　　)
A． 一定互相吸引 B． 一定互相排斥
C． 可能无磁力的作用 D． 可能互相吸引，也可能排斥
11、在探究“通电螺线管外部磁场分布”的实验中，开关断开时小磁针甲、乙的指向如图所示，当开关闭合时，通电螺线管有磁性，则下列说法正确的是（ ）
A. 小磁针甲偏转，小磁针乙不偏转
B. 小磁针乙偏转，小磁针甲不偏转
C. 小磁针甲、乙均偏转
D. 滑动变阻器滑片P从右向左滑动时，通电螺线管和磁性逐渐增强
*12、在如图所示的实验装置图中，能够说明电能生磁的是（　　）
A. B.
C. D.
13、关于电磁铁，下列说法正确的是（ ）
A．电磁铁的磁性强弱跟通过它的电流强弱无关
B．电磁铁中电流方向改变，其磁性强弱也改变
C．在相同的通电螺线管中，加铜芯比加铁芯磁性弱
D．电磁铁的磁性强弱跟线圈匝数无关

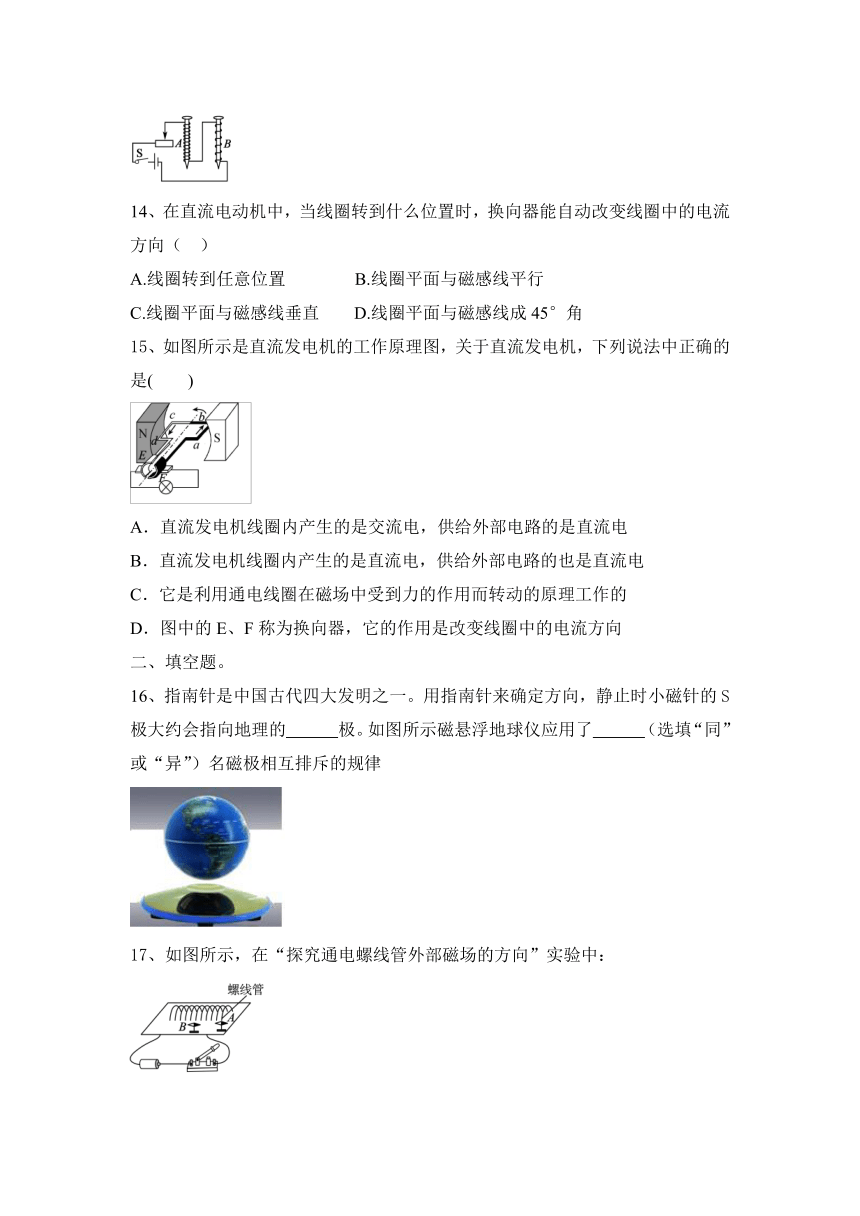

14、在直流电动机中，当线圈转到什么位置时，换向器能自动改变线圈中的电流方向（ ）
A.线圈转到任意位置 B.线圈平面与磁感线平行
C.线圈平面与磁感线垂直 D.线圈平面与磁感线成45°角
15、如图所示是直流发电机的工作原理图，关于直流发电机，下列说法中正确的是(　　)
A．直流发电机线圈内产生的是交流电，供给外部电路的是直流电
B．直流发电机线圈内产生的是直流电，供给外部电路的也是直流电
C．它是利用通电线圈在磁场中受到力的作用而转动的原理工作的
D．图中的E、F称为换向器，它的作用是改变线圈中的电流方向
二、填空题。
16、指南针是中国古代四大发明之一。用指南针来确定方向，静止时小磁针的S极大约会指向地理的　 　极。如图所示磁悬浮地球仪应用了　 　（选填“同”或“异”）名磁极相互排斥的规律
17、如图所示，在“探究通电螺线管外部磁场的方向”实验中：
(1)小磁针的作用：________________________________________。
(2)在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，而B处小磁针不偏转，试说明B处小磁针不偏转的可能原因：
________________________________________________。
(3)将电池的正、负极对调，重复上述实验，是为了探究通电螺线管外部磁场的方向与________方向的关系。
(4)观察实验现象后，应立即断开开关，是为了_________________________。

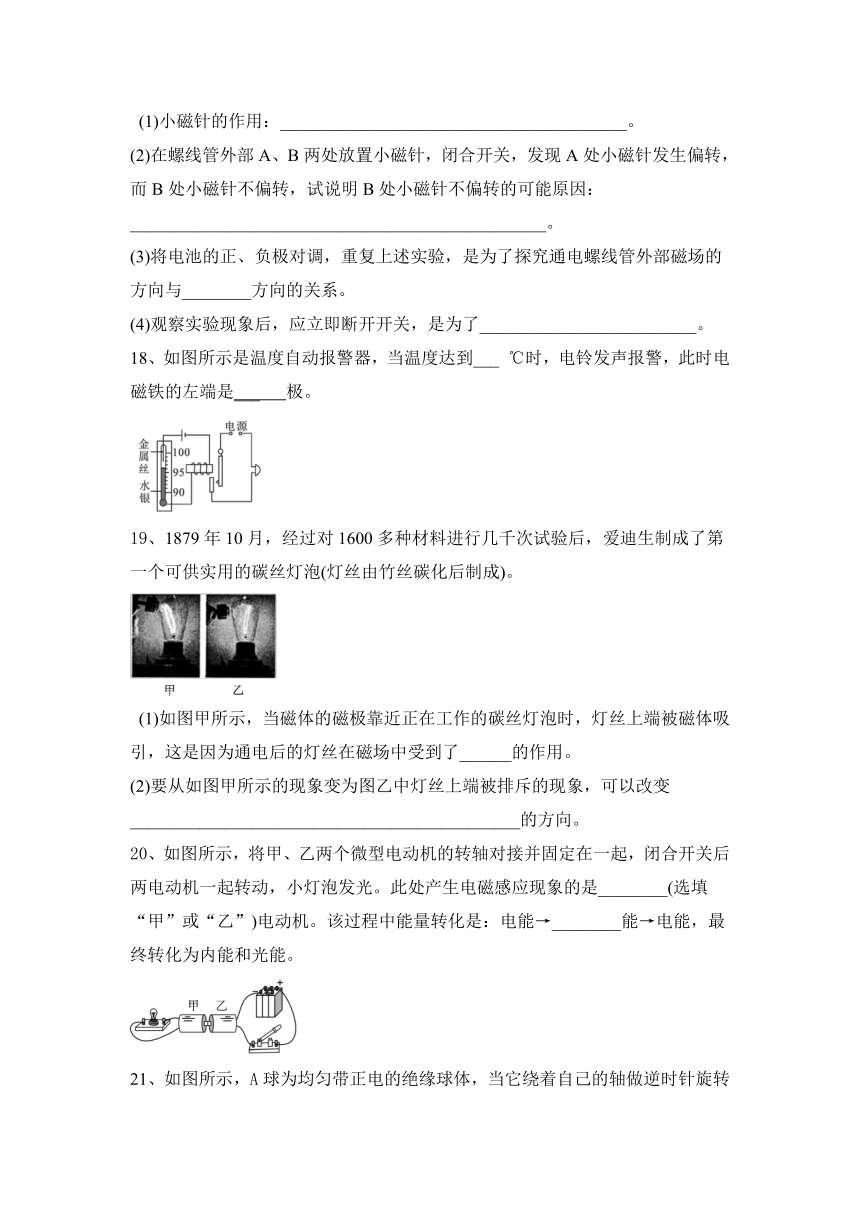

18、如图所示是温度自动报警器，当温度达到___ ℃时，电铃发声报警，此时电磁铁的左端是___ 极。
19、1879年10月，经过对1600多种材料进行几千次试验后，爱迪生制成了第一个可供实用的碳丝灯泡(灯丝由竹丝碳化后制成)。
(1)如图甲所示，当磁体的磁极靠近正在工作的碳丝灯泡时，灯丝上端被磁体吸引，这是因为通电后的灯丝在磁场中受到了______的作用。
(2)要从如图甲所示的现象变为图乙中灯丝上端被排斥的现象，可以改变_____________________________________________的方向。
20、如图所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光。此处产生电磁感应现象的是________(选填“甲”或“乙”)电动机。该过程中能量转化是：电能→________能→电能，最终转化为内能和光能。
21、如图所示，A球为均匀带正电的绝缘球体，当它绕着自己的轴做逆时针旋转（由上往下看）时，则A球上方的小磁针的N极将　 　（选填“指向左”、“指向右”、“指向上方”、“指向下方”），理由是　 　。
22、如图所示，用细线悬挂的磁体AB的磁极未知。当闭合电路开关S后，磁体的B端与通电螺线管左端相互排斥，则B端是磁体的________极。 断开开关S，磁体静止时，B端会指向地理的________(选填“北方”或“南方”)。
23、小明去超市，走到电梯前发现电梯运行较慢，当他站在电梯上时又快了起来。小明根据所学的知识，画出如图所示的电路(R0是一个压敏电阻)。小明分析：当人站在电梯上，压敏电阻的阻值减小，两端的电压_____，电磁铁的磁性变___，衔铁与触点__ (选填“1”或“2”)接触，电动机的转速______ (选填“变快”“不变”或“变慢”)。
三、作图题。
24、如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后螺线管的N极、螺线管内小磁针的N极和A点的磁场方向。
四、实验题。
25、如图所示，在“探究电磁铁磁性强弱与电流大小关系”的实验中，某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变。
(1)以下是他的部分实验步骤：
①断开开关S，按图组装实验电路，将滑动变阻器的滑片置于最________(选填“左”或“右”)端。用已调零的电子测力计测出软铁块P对测力计的压力F0并记录在表格中。
②闭合开关S，调节滑动变阻器的滑片到适当位置，读出电流表的示数I和电子测力计的示数F，并将I、F的数据记录在表格中。
实验次数 1 2 3
I/A 0.34 0.40 0.44
F0/N 0.9 0.9 0.9
F/N 0.84 0.82 0.81
(2)由表中数据可以得出的实验结论是：对于同一电磁铁，__________________________________。
(3)闭合开关S后，电磁铁下端的磁极为________(选填“N”或“S”)极。
(4)本实验中，滑动变阻器除了起保护电路的作用外，还起到__________________________________________________________的作用。
五、计算类综合题。
26、现在电动自行车、电动汽车逐渐普及，它们都采用电动机来获得动力．某直流电动机的铭牌上标有“220V5.5kW”，电动机线圈的电阻为0.4Ω。
（1）电动机的工作原理是什么？
（2）该电动机正常工作1h，消耗多少电能？电动机线圈产生多少热量？
（3）在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象。
2022—2023学年物理人教版九年级全一册第二十章 电与磁 跟踪练习题含答案
人教第二十章 电与磁
一、选择题。
1、请你想象一下，假如没有磁(现象)，下列现象可能发生的是(　　)
A． 水电站的发电机照常发电 B． 电风扇照常工作
C． 电动机照常工作 D． 指南针不能指明方向
【答案】D
2、a、b两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，则(　　)
A．a是N极，b是S极 B．a是S极，b是N极
C．a、b都是N极 D．a、b都是S极
【答案】B　
3、如图所示,条形磁体周围的磁场里E、F、P、Q四点处,磁场最强的是 (　　)
A.E点处 B.F点处 C.P点处 D.Q点处
【答案】C　
4、如图所示，开关闭合后，下列判断正确的是(　　)
A．可自由转动的小磁针不发生偏转
B．通电螺线管右端为N极
C．在通电螺线管中插入铜棒后磁性增强
D．通电螺线管外部的磁场与蹄形磁体的磁场相似
【答案】B　
5、下列办法中不改变电磁铁磁性强弱的是（ ）
A．改变线圈中电流的大小 B．改变线圈的匝数多少
C．改变线圈中电流的方向 D．在通电螺线管中插入铁芯
【答案】C
6、小张家所在的住宅区每栋单元的楼梯口都安装了防盗门，其门锁原理图如图所示，图中只画出了其中一家住户的控制开关S。该门锁的工作过程：楼上的人闭合控制开关S，门锁上的电磁铁通电后吸引卡入右侧门扣中的衔铁，门可打开。关于该门锁，下列说法中正确的是 (　　)
A．该门锁利用了电生磁的原理来工作的
B．电流周围的磁场是假想的物理模型
C．闭合开关S后，电磁铁的右端为N极
D．该单元的各住户控制门锁的开关是串联的
【答案】A
7、（多选）如图所示是某同学设计的汽车启动电路。旋转钥匙接通a、b间电路，电动机M启动。下列说法正确的是( )
A．F端为螺线管的N极
B．R的滑片左移时螺线管的磁性减弱
C．电动机启动说明螺线管产生磁性
D．螺线管两端电压小于电动机两端电压
【答案】CD
8、要想使一台直流电动机的转速增大，下列方法中不可行的是（ ）
A.对调磁极的位置 B.增大线圈中的电流
C.增大电动机的供电电压 D.增强磁场
【答案】A
9、图为交流发电机的原理图，线圈在磁场中转动，则(　　)
A．两磁极间的磁场方向向左 B．线圈在磁场中切割磁感线
C．通过灯泡的电流方向不变 D．线圈一定不受磁场力作用
【答案】B　
10、甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒(　　)
A． 一定互相吸引 B． 一定互相排斥
C． 可能无磁力的作用 D． 可能互相吸引，也可能排斥
【答案】D
11、在探究“通电螺线管外部磁场分布”的实验中，开关断开时小磁针甲、乙的指向如图所示，当开关闭合时，通电螺线管有磁性，则下列说法正确的是（ ）
A. 小磁针甲偏转，小磁针乙不偏转
B. 小磁针乙偏转，小磁针甲不偏转
C. 小磁针甲、乙均偏转
D. 滑动变阻器滑片P从右向左滑动时，通电螺线管和磁性逐渐增强
【答案】B
*12、在如图所示的实验装置图中，能够说明电能生磁的是（　　）
A. B.
C. D.
【答案】A
13、关于电磁铁，下列说法正确的是（ ）
A．电磁铁的磁性强弱跟通过它的电流强弱无关
B．电磁铁中电流方向改变，其磁性强弱也改变
C．在相同的通电螺线管中，加铜芯比加铁芯磁性弱
D．电磁铁的磁性强弱跟线圈匝数无关
【答案】C
14、在直流电动机中，当线圈转到什么位置时，换向器能自动改变线圈中的电流方向（ ）
A.线圈转到任意位置 B.线圈平面与磁感线平行
C.线圈平面与磁感线垂直 D.线圈平面与磁感线成45°角
【答案】C
15、如图所示是直流发电机的工作原理图，关于直流发电机，下列说法中正确的是(　　)
A．直流发电机线圈内产生的是交流电，供给外部电路的是直流电
B．直流发电机线圈内产生的是直流电，供给外部电路的也是直流电
C．它是利用通电线圈在磁场中受到力的作用而转动的原理工作的
D．图中的E、F称为换向器，它的作用是改变线圈中的电流方向
【答案】A　
二、填空题。
16、指南针是中国古代四大发明之一。用指南针来确定方向，静止时小磁针的S极大约会指向地理的　 　极。如图所示磁悬浮地球仪应用了　 　（选填“同”或“异”）名磁极相互排斥的规律
【答案】南；同。
17、如图所示，在“探究通电螺线管外部磁场的方向”实验中：
(1)小磁针的作用：________________________________________。
(2)在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，而B处小磁针不偏转，试说明B处小磁针不偏转的可能原因：
________________________________________________。
(3)将电池的正、负极对调，重复上述实验，是为了探究通电螺线管外部磁场的方向与________方向的关系。
(4)观察实验现象后，应立即断开开关，是为了_________________________。
【答案】(1)检验磁场的存在并显示磁场的方向
(2)B处小磁针N极的指向与该处磁场方向相同
(3)电流
(4)保护电路，防止螺线管温度过高
18、如图所示是温度自动报警器，当温度达到___ ℃时，电铃发声报警，此时电磁铁的左端是___ 极。
【答案】98 S
19、1879年10月，经过对1600多种材料进行几千次试验后，爱迪生制成了第一个可供实用的碳丝灯泡(灯丝由竹丝碳化后制成)。
(1)如图甲所示，当磁体的磁极靠近正在工作的碳丝灯泡时，灯丝上端被磁体吸引，这是因为通电后的灯丝在磁场中受到了______的作用。
(2)要从如图甲所示的现象变为图乙中灯丝上端被排斥的现象，可以改变_____________________________________________的方向。
【答案】(1)磁力　(2)电流或磁场
20、如图所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光。此处产生电磁感应现象的是________(选填“甲”或“乙”)电动机。该过程中能量转化是：电能→________能→电能，最终转化为内能和光能。
【答案】甲　机械　
21、如图所示，A球为均匀带正电的绝缘球体，当它绕着自己的轴做逆时针旋转（由上往下看）时，则A球上方的小磁针的N极将　 　（选填“指向左”、“指向右”、“指向上方”、“指向下方”），理由是　 　。
【答案】指向上方；电流产生的磁场方向竖直向上，小磁针的N极指向与磁场方向相同。
22、如图所示，用细线悬挂的磁体AB的磁极未知。当闭合电路开关S后，磁体的B端与通电螺线管左端相互排斥，则B端是磁体的________极。 断开开关S，磁体静止时，B端会指向地理的________(选填“北方”或“南方”)。
【答案】N　北方
23、小明去超市，走到电梯前发现电梯运行较慢，当他站在电梯上时又快了起来。小明根据所学的知识，画出如图所示的电路(R0是一个压敏电阻)。小明分析：当人站在电梯上，压敏电阻的阻值减小，两端的电压_____，电磁铁的磁性变___，衔铁与触点__ (选填“1”或“2”)接触，电动机的转速______ (选填“变快”“不变”或“变慢”)。
【答案】减小 强 2 变快
三、作图题。
24、如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后螺线管的N极、螺线管内小磁针的N极和A点的磁场方向。
【答案】如图所示
四、实验题。
25、如图所示，在“探究电磁铁磁性强弱与电流大小关系”的实验中，某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变。
(1)以下是他的部分实验步骤：
①断开开关S，按图组装实验电路，将滑动变阻器的滑片置于最________(选填“左”或“右”)端。用已调零的电子测力计测出软铁块P对测力计的压力F0并记录在表格中。
②闭合开关S，调节滑动变阻器的滑片到适当位置，读出电流表的示数I和电子测力计的示数F，并将I、F的数据记录在表格中。
实验次数 1 2 3
I/A 0.34 0.40 0.44
F0/N 0.9 0.9 0.9
F/N 0.84 0.82 0.81
(2)由表中数据可以得出的实验结论是：对于同一电磁铁，__________________________________。
(3)闭合开关S后，电磁铁下端的磁极为________(选填“N”或“S”)极。
(4)本实验中，滑动变阻器除了起保护电路的作用外，还起到__________________________________________________________的作用。
【答案】(1)①右 (2)线圈匝数一定时，电流越大，电磁铁的磁性越强
(3)S　(4)改变电路中电流大小
五、计算类综合题。
26、现在电动自行车、电动汽车逐渐普及，它们都采用电动机来获得动力．某直流电动机的铭牌上标有“220V5.5kW”，电动机线圈的电阻为0.4Ω。
（1）电动机的工作原理是什么？
（2）该电动机正常工作1h，消耗多少电能？电动机线圈产生多少热量？
（3）在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象。
【答案及解析】
（1）通电导体在磁场中受到力的作用；
（2）电动机消耗的电能W=Pt=5.5kW×1h=5.5kW h，
∵P=UI，∴电动机正常工作时的电流为I===25A，
线圈产生的热量Q=I2Rt=（25A）2×0.4Ω×3600s=9×105J；
（3）线圈卡住无法转动，电能无法转化为机械能．消耗的电能全部转化为内能，因此产生大量的热，温度迅速升高．
【分析】（1）通电导线在磁场中受到磁场力的作用而转动。
（2）由W=Pt求出电动机消耗的电能，由电功率的变形公式求出电动机正常工作时的电流，然后由电功公式求出线圈产生的热量。
（3）电动机被卡住，电路电流很大，线圈发热功率较大，会损坏电机。
