鲁科版（五四制）9.1杠杆 实验探究题专练
1．如图所示是探究杠杆平衡条件的几个实验情景。
（1）挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆 （选填“达到”或“没有达到”）平衡状态，接下来应向 （选填“左”或“右”）调节杠杆两端的螺母，使杠杆保持水平并静止。
（2）如图乙所示，A点挂有2个质量均为50g的钩码，为了让杠杆在水平位置平衡，应在B点挂 个质量均为50g的钩码。
（3）将杠杆的支点移到如图丙所示的位置，为了杠杆在水平位置平衡，请你在杠杆上画出最小动力F的示意图。
2．图是小华利用杠杆测量物体B密度的示意图．杠杆CD可绕支点O在竖直平面内转动，OC：OD=1：2，物体A为配重的重力为4.2N．将物体A挂在C点物体B挂在D点时，杠杆CD在水平位置平衡；当物体B完全浸没在图乙烧杯的水中，需将物体A 挂在图甲E的位置上，杠杆CD在水平位置平衡（物体B未露出液面）．已知：物体完全浸没时所受浮力为0.3N（g取10N/kg，杠杆的质量、悬挂物体A和物体B的细绳的质量均忽略不计）．
由以上实验数据可知：
（1）物体B的质量为 kg；
（2）物体B的密度为 kg/m3．

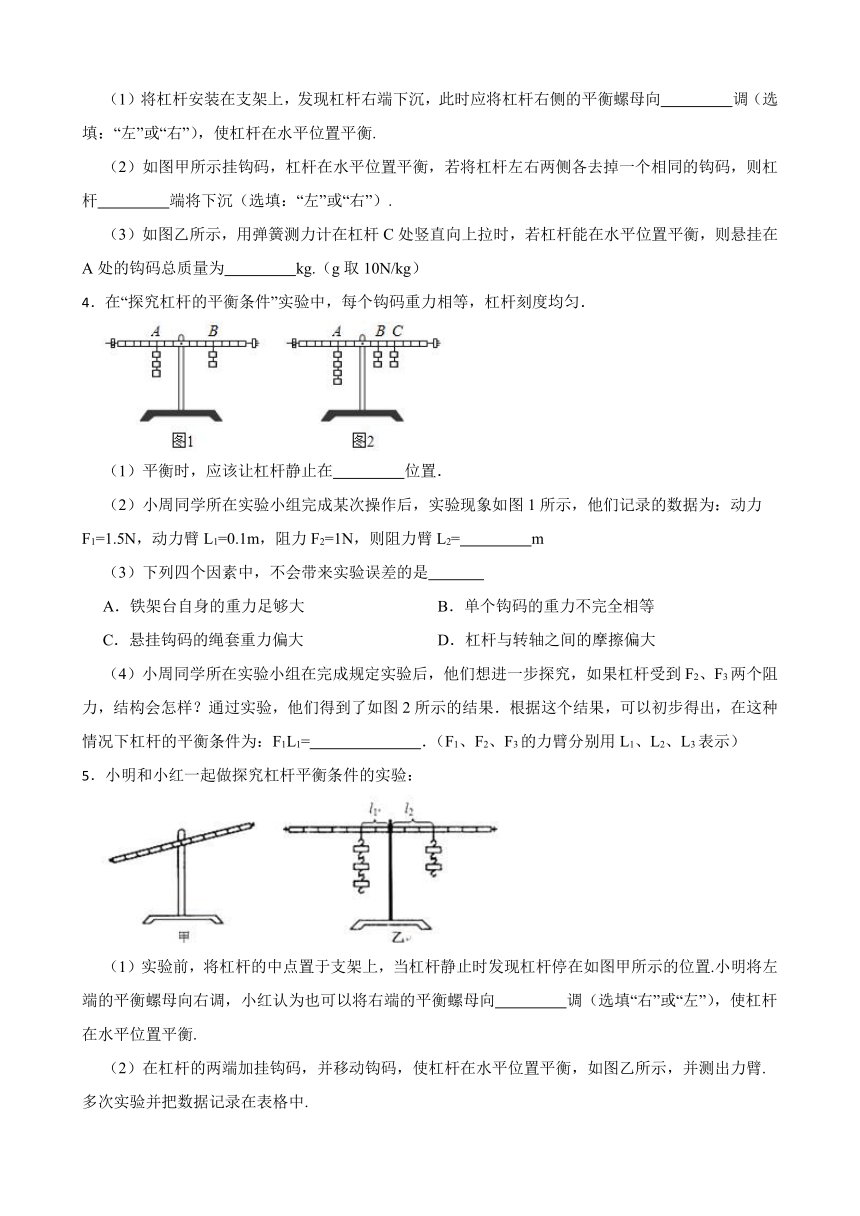

3．利用图所示的实验装置探究“杠杆的平衡条件”.请按要求完成下列问题：
（1）将杠杆安装在支架上，发现杠杆右端下沉，此时应将杠杆右侧的平衡螺母向 调（选填：“左”或“右”），使杠杆在水平位置平衡.
（2）如图甲所示挂钩码，杠杆在水平位置平衡，若将杠杆左右两侧各去掉一个相同的钩码，则杠杆 端将下沉（选填：“左”或“右”）.
（3）如图乙所示，用弹簧测力计在杠杆C处竖直向上拉时，若杠杆能在水平位置平衡，则悬挂在A处的钩码总质量为 kg.（g取10N/kg）
4．在“探究杠杆的平衡条件”实验中，每个钩码重力相等，杠杆刻度均匀．
（1）平衡时，应该让杠杆静止在 位置．
（2）小周同学所在实验小组完成某次操作后，实验现象如图1所示，他们记录的数据为：动力F1=1.5N，动力臂L1=0.1m，阻力F2=1N，则阻力臂L2= m
（3）下列四个因素中，不会带来实验误差的是
A．铁架台自身的重力足够大 B．单个钩码的重力不完全相等
C．悬挂钩码的绳套重力偏大 D．杠杆与转轴之间的摩擦偏大
（4）小周同学所在实验小组在完成规定实验后，他们想进一步探究，如果杠杆受到F2、F3两个阻力，结构会怎样？通过实验，他们得到了如图2所示的结果．根据这个结果，可以初步得出，在这种情况下杠杆的平衡条件为：F1L1= ．（F1、F2、F3的力臂分别用L1、L2、L3表示）
5．小明和小红一起做探究杠杆平衡条件的实验：
（1）实验前，将杠杆的中点置于支架上，当杠杆静止时发现杠杆停在如图甲所示的位置.小明将左端的平衡螺母向右调，小红认为也可以将右端的平衡螺母向 调（选填“右”或“左”），使杠杆在水平位置平衡.
（2）在杠杆的两端加挂钩码，并移动钩码，使杠杆在水平位置平衡，如图乙所示，并测出力臂.多次实验并把数据记录在表格中.
次数 F1／N l1／cm F2／N l2／cm
1 1 10 2 5
2 2 10 1 20
3 2 15 3 10
实验时杠杆在水平位置平衡的目的是： ；
（3）小明根据以上数据得出杠杆平衡的条件是： .
（4）小红将图乙中杠杆两侧的钩码各取下一个，杠杆会 （选填“右侧下降”或“左侧下降”）.
（5）若小明只将图乙中的杠杆左侧的两个钩码取下，要使杠杆重新在水平位置平衡，应将右侧钩码 （说出钩码移动的方向及格数）.
6．在“探究杠杆平衡条件”实验中：
（1）如图甲所示，应调节杠杆两端的 ，使杠杆在水平位置平衡。
（2）如图乙所示，在A点悬挂4个钩码，在B点用弹簧测力计竖直向下拉杠杆，使杠杆再次水平平衡，此时测力计示数为 N。
（3）如图丙所示，在杠杆左边C点挂3个钩码，要使杠杆再次水平平衡，应在杠杆右边D点挂 个钩码。（实验中所用钩码均相同）
7．用一轻质杠枉做“探究杠杆的平衡条件”实验：
（1）图甲中，为使杠杆在水平位置平衡，应将左端的平衡螺母向 侧调节；
（2）杠杆水平平衡后，小李同学在杠杆上悬挂钩码，杠杆静止时如图乙所示。
小明认为这样操作会对实验产生以下影响：
①可能不便于测量力臂或出现力臂测量错误
②无法得出杠杆平衡条件，上述说法正确的是 。
A．② B．① C．①②
（3）图丙中，杠杆恰好处于水平平衡状态，若在B处下方再加加挂两不钩码，则A处所挂钩码须向左移动 格，可使杠杆在水平位置再次平衡。
8．在“探究杠杆的平衡条件”的实验中。
（1）在杠杆上挂钩码前，杠杆静止在甲图中的位置，为使杠杆水平平衡，应将右端的平衡螺母向 （选填“左”或“右”）调节。将杠杆调节水平平衡的目的是避免 对实验的影响和便于 。
（2）乙图中杠杆恰好处于水平平衡，若在A处下方再挂一个相同钩码，为使杠杆保持水平平衡，则需将挂在B处的钩码向右移动 格。
（3）若取掉乙图中挂在B处的钩码，改用弹簧测力计钩在C处对杠杆施拉力，为使杠杆保持水平平衡，且弹簧测力计示数最小，则弹簧测力计对杠杆的拉力方向是 。
（4）此实验多次改变挂在支点O两边钩码的质量和悬挂位置，收集杠杆平衡时多组动力，动力臂、阻力和阻力臂的数据，其目的是 （选填“减小误差”或“寻找普遍规律”）
9．在探究杠杆平衡条件的实验中：
（1）如图甲所示，调节平衡后，小明在杠杆上A点处挂3个钩码，在B点处挂 个钩码杠杆恰好在原位置平衡。于是小华便得出了杠杆的平衡条件为：动力+动力臂=阻力+阻力臂。小明认为小华这样得出的结论不合理。理由是： 。
（2）小明又用如图乙所示装置进行实验，弹簧测力计的读数应是 N（一个钩码重0.5N）。若将弹簧测力计沿顺时针缓慢旋转至竖直方向，则其示数 （选填“变大”、“变小”、“不变”）。
10．小明在“探究杠杆平衡条件”的实验中。
（1）实验前，将杠杆中点置于支架上，杠杆处于如图甲所示的静止状态，他应把杠杆左端的平衡螺时向 （选填“左”或“右”）侧调节，使杠杆在水平位置平衡，目的是消除杠杆 对实验的影响。
（2）某同学用如图乙装置通过这次实验操作及数据，分析得出杠杆平衡的条件是：动力×动力臂=阻力×阻力臂，你认为他的结论 （选填“可靠”或“不可靠”），原因是 。
（3）如图乙所示，杠杆在水平位置平衡，若将A、B两点下方挂的钩码同时朝远离支点O的方向移动一小格，则杠杆 （选填“仍保持平衡”“左端下沉”或“右端下沉”）。
（4）取下A点下方所挂钩码，改用弹簧测力计在C点竖直 （选填“向上”或“向下”）拉杠杆，才能使杠杆在水平位置平衡，此时弹簧测力计的示数为F1，如果将弹簧测力计沿如图丙所示方向拉杠杆，使杠杆仍处于水平位置平衡，此时弹簧测力计的示数为F2，则F2 F1（选填“＞”“=”或“＜”）。
11．在“探究杠杆的平衡条件”实验中：
（1）实验前，发现杠杆左端偏高，应向 端调节平衡螺母，使杠杆在水平位置平衡。
（2）如图所示，把钩码挂在杠杆左侧A点，为使0B成为力臂，应在B点沿着竖直 的方向拉动弹簧测力计，使杠杆在水平位置平衡。
（3）若每个码重为0.5N，将A点的钩码全部移到B点，弹簧测力计作用在C点，为使杠杆在水平位置平衡，所加最小力为 N。
12．探究杠杆的平衡条件．
（1）安装好杠杆，发现杠杆右端下沉，应把杠杆右端的平衡螺母向 调节．使杠杆在水平位置平衡，此时杠杆自身重力的力臂为 ．
（2）弹簧测力计使用前指针如图所示，则测量时，首先应该进行的操作是 .
（3）小红在杜杆的一侧挂钩码，在杠杆的另一侧某一位置用弹簧测力计沿 方向拉住杠杆，使其在水平位置平衡，以便直接从杠杆上读出力臂．
（4）如表是小红实验得到的数据，据此分折可以发现这次实验不妥之处 ．
实验次数 动力F1/N 动力臂l1/cm 阻力F2/N 阻力臂l2/cm
1 1.5 10 3.0 5
2 1.0 20 2.0 10
3 1.0 30 2.0 15
13．在“探究杠杆的平衡条件”实验中：
（1）小李安装好杠杆，其静止时的情景如图甲所示，此时杠杆 （选填“平衡”或“不平衡”），为了使杠杆在水平位置平衡，接下来应该将平衡螺母向 调节。
（2）如图乙，小李在A位置挂上2个钩码，则在B位置挂上 个钩码，杠杆可在水平位置平衡，若将A、B两位置都增加1个钩码，则杠杆 （选填“左端”或“右端”）将下降。
（3）小李用弹簧测力计竖直向下拉，测力计示数为F时，杠杆在水平位置平衡，如图丙所示；若将弹簧测力计向右倾斜一定角度拉，测力计的示数为F 时，杠杆仍然在水平位置平衡，则F F（选填“＞”、“＜”或“=”）。
14．在“探究杠杆平衡条件”的实验中，把杠杆的中点支在支架上，杠杆静止在图甲所示的位置.
（1）杠杆的位置如图甲所示，此时应调节杠杆两端的平衡螺母使其向 (选填“左”或“右”)移动，使杠杆在水平位置平衡，实验时施加的动力和阻力的方向都是竖直方向，这样做的好处是 .
（2）某同学做了图乙一次实验后就得出了“动力×动力臂=阻力×阻力臂”的结论，小明同学认为他的做法不合理，理由是 .
（3）如果乙图左右两侧各加挂一个钩码，杠杆的 端会下降.
（4）利用如图丙所示装置进行实验，每个钩码重 0.5N，杠杆平衡时弹簧测力计的读数应为 N.如果保持弹簧测力计拉力作用点的位置不变，把弹簧测力计沿虚线方向拉，为了保证杠杆在水平位置平衡，其示数将 (选填.“变大”“不变”或“变小”).
15．小红同学做“探究杠杆的平衡条件”的实验。所使用的杠杆上相邻两刻度线间的距离都相等，使用的钩码质量也都相等。组装好实验器材后发现杠杆的状态如图所示。
（1）若要使杠杆在水平位置平衡，需把杠杆右端的平衡螺母向 端调节（选填“左”或“右”）；
（2）使杠杆在水平位置平衡后，在杠杆上的位置B处挂3个钩码。为了使杠杆在水平位置重新平衡，应该在位置A处挂 个钩码。
16．小东用实验探究杠杆的平衡条件。所用杠杆刻度均匀，各钩码相同。
（1）静止于支架上的杠杆如图甲，应将杠杆右侧的螺母向 调节，使杠杆处于水平平衡状态，这样做的目的是为了便于测量 。杠杆平衡后，在实验过程中， 再调节螺母；
（2）在杠杆两边分别挂上数量不同的钩码，改变钩码数量和位置，便杠杆处于水平平衡状态，记录数据，总结可得杠杆的平衡条件为： ；
（3）小东想在乙图中的B点，用弹簧测力计始终竖直向下拉杠杆，使杠杆从水平位置缓慢匀速转过一个小角度如图丙，他分析此过程中弹簧测力计对杠杆拉力的力臂应 ，拉力的大小应 （选填“变大”、“不变”、“变小”）；然后，小红用实验进一步验证，发现拉力的变化与分析的结果不同，请你从操作的角度说出其原因是 。
17．在“探究杠杆平衡条件”实验时，实验中所用钩码的质量均为50g。
（1）实验前，应先调节杠杆在水平位置平衡。若向右调节杠杆两端的 时，可使杠杆在水平位置平衡，则调节前，杠杆 （选填 “左”或“右”）端偏低；
（2）如图甲，当在杠杆左侧第2格处挂6个钩码，在右侧第3格处挂 个钩码（图中右侧钩码未画出）的时候，杠杆在水平位置平衡。此时，若将杠杆左右两侧所挂的钩码各向远离支点O的方向移动1个格，则杠杆 （ 选填“左”或“右”）端将下降；
（3）如图乙，当在杠杆左侧第2格处挂4个钩码，在杠杆的右侧用竖直向下的拉力F作用时，杠杆在水平位置平衡。若使杠杆继续在水平位置保持平衡，将拉力方向旋转到图中虚线位置时，拉力F的力臂将 ， 拉力F的大小将 （两空都选填“变大”、“变小”或“不变”）。
答案
1.（1）达到；右
（2）3
（3）
2.（1）0.21 （2）7×103
3.（1）左 （2）右 （3）0.2
4.（1）水平 （2）0.15 （3）A （4）F3L3+F2L2
5.（1）右 （2）便于测量力臂 （3）动力×动力臂=阻力×阻力臂 （或F1×l1=F2×l2）
（4）左侧下降 （5）向左移动2格
6.（1）平衡螺母 （2）2 （3）2
7.（1）右 （2）B （3）2
8.（1）右；杠杆；自重测量力臂 （2）1 （3）竖直向上 （4）寻找普遍规律
9.（1）2；只做一次实验，不能得出普遍规律，不同的物理量不能相加 （2）2；变小
10.（1）右；自重 （2）不可靠；单独一次实验得出的结论具有偶然性，不能得出普遍规律
（3）左端下沉 （4）向上；＞
11.（1）左 （2）向上 （3）1
12.（1）左；零 （2）调节指针在零刻度线处 （3）竖直
（4）实验次数少：动力臂是阻力臂的两倍，实验数据不具普遍性
13.（1）平衡；左 （2）3；左端 （3）
14.（1）左；方便测量力臂 （2）一次实验得出的结论具有偶然性 （3）左 （4）2.25；变大
15.（1）右 （2）2
16.（1）右；力臂；不可以
（2）动力×动力臂=阻力×阻力臂（表达式也可以）
（3）变小；不变；操作过程中她没有使杠杆匀速转动，不遵循杠杆平衡条件
17.（1）平衡螺母；左
（2）4；左
（3）减小；增大
