(共33张PPT)
9.2 液体的压强

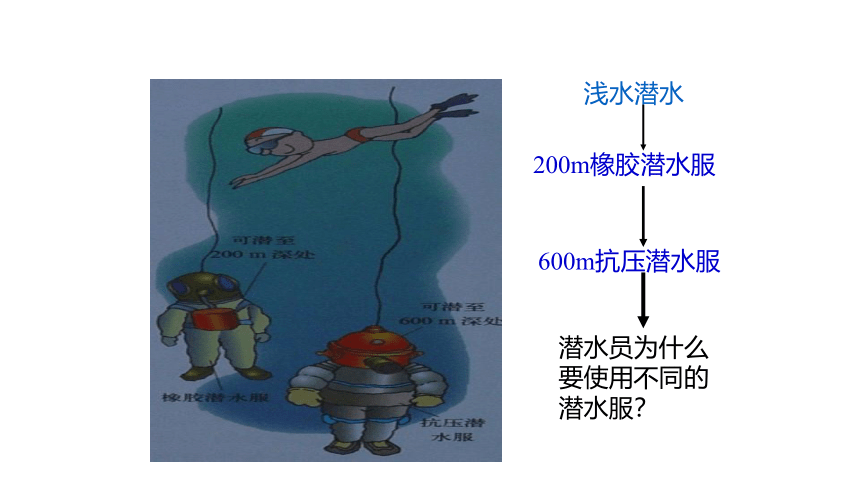

200m橡胶潜水服
600m抗压潜水服
潜水员为什么要使用不同的潜水服？
浅水潜水
导入新课
当倒入水时，橡皮膜向下凸出
液体对容器底有向下的压强。
一、液体压强的特点
没有水时，橡皮膜平坦
1、因为液体受到重力作用，
侧面的橡皮膜为什么向外突出？
液体对容器侧壁有压强。
2、因为液体具有流动性，
一、液体压强的特点
一、液体压强的特点
液体内部压强的大小有什么特点呢？
要比较液体内部压强的大小，我们有必要先来了解一下压强计。
水为什么从侧壁的小孔喷出？
液体对侧壁有压强
一、液体压强的特点
压强计
橡皮管
金属盒
橡皮膜
U形管
如果液体内部存在压强，放在液体里的薄膜就会变形，U形管的两侧液面就会产生高度差。
一、液体压强的特点
探头
一、液体压强的特点
压强计的工作原理：
手按在橡皮膜上时，手给橡皮膜一个压强，使橡皮膜向里凹进，缩小了橡皮膜内密封的空气的体积，气压变大，使U形管两边的液面左低右高。作用在橡皮膜上的压强越大，U形管两边液面的高度差也越大。
一、液体压强的特点
压强计能反应液体内部压强的大小和方向。
压强计中U型管中液面的高度差能反映液体压强的大小，高度差大，反映液体压强大；
橡皮膜的朝向可以改变，便于比较水内不同方向的压强大小。
橡皮膜在水中的方向能反映出液体压强的方向，若橡皮膜朝下，表明它受到的液体压强方向向上。
一、液体压强的特点
同种液体内部同一深度，向各个方向的压强都相等。
保持橡皮膜在水中的深度不变，改变橡皮膜的方向，探究液体内部同一深度各个方向压强的关系。
一、液体压强的特点
增大橡皮膜在水中的深度，探究液体内部的压强与深度有什么关系。
同种液体内部压强，深度越深，压强越大。
h：研究点到自由液面的竖直距离。
一、液体压强的特点
探究液体内部的压强是否与液体的密度有关。
深度相同时，液体密度越大，液体内部压强越大。
一、液体压强的特点
水
盐水
液体压强的特点：
液体由于具有重力，对容器底部有压强；
液体由于流动性，对容器侧壁有压强；
液体内部朝各个方向都有压强；
在同种液体的同一深度，向各个方向的压强都相等；深度增大，液体的压强增大；
液体的压强还与液体的密度有关，在深度相同时，液体的密度越大，压强越大。
一、液体压强的特点
如何计算液体内部的压强
设想在液面下有一深度为h、截面积为s的液柱。计算这段液柱产生的压强，就能得到液体内部深度为h处的压强公式。
h
h
S
研究方法：理想化模型
1.这个液柱的体积:
V=sh
2 .这个液柱的质量:
m=ρv=ρSh
3. 这个 液柱对水平面的压力是:
F=G=mg=ρgsh
4.水平面受到的压强
P=
S
=
ρgh
F
－
公式推导步骤:
p=ρgh
液体压强计算公式：
在液体压强计算公式p =ρgh 中：
（1）p是液体内h 深处的压强，单位是pa；
（2）ρ是液体的密度，单位是㎏/m3；
（3）h 是深度，是指研究点到液面的距离单位是m。
从液压公式可看出：液体内部某一深度处的压强只跟液体的________ 、液体的_______ 有关；跟受力面积、质量、重力、体积等因素均无关。
密度
深度
h1, h2, h3哪个是图中红点处液体的深度？
深度：该点到自由液面的竖直距离。
h1
h3
↑
↓
例题:某水库大坝高15m，当水深为10m时，坝底受到水的压强是多大？（g=10N/kg，ρ=103kg/m3）
解：水对坝底的压强
P= ρgh= 103kg/m3×10N/kg×10m
=105（pa）
答：坝底受到水的压强是 105 pa
连通器的工作原理
三、液体压强
的应用
1 共同特点：上端开口，底部连通，
这样装置称之为连通器
证明：
液体静止，设想U形管下部正中
有一小液片AB，且F左=F右,又因
为S左=S右,由P=F/S可知p左=p右，
即ρgh左=ρgh右,所以h左=h右,
左右两管中的液面相平。
p左
p右
2．连通器的特点：连通器里装同种液体，当液体不流动时，连通器个部分中的液面总是相平的。
假设容器底部有一竖直膜片，分析下图中p1与p2的大小。
如果p1、p2大小不相等，会发生什么现象？
右侧液面下降，最后当液体静止时，两侧液面相平。
p2
p1
h2
h1
3．连通器的应用
水位计
自来水供水系统
船闸是利用连通器原理工作的
小结
1 液体压强的特点
2 液体压强的计算
3 连通器的原理和应用
课堂练习：
1、压强计是研究_____的仪器。当把压强计的金属盒放入液体内部的某一深度时，观察到的现象是U形管两边液面_____，这个现象说明__________。
2、如图所示：把一个容器侧壁开一个孔，当往容器中注水时，水会从小孔中喷出，水喷出距离最远的是____孔，这是因为___________．
·
a
b
c
3、甲、乙两个容器中盛有同种液体，
则 容器底部受到液体的压强大
甲
乙
4、三个底面积相同的形状不同的容器装有等高的同种液体。哪个容器底受到的压强大。
5、⑴一装满水的烧杯,放入一木块烧杯底压强有何变化
⑵一未装满水的烧杯,放入一物体,水未溢出烧杯底受到压强有何变化？
S
S
S
h
